地质图分析

地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：1、看图例、比例尺。

通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。

2、根据岩层的新老关系分析图内的地质构造特征。

分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。

情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。

情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。

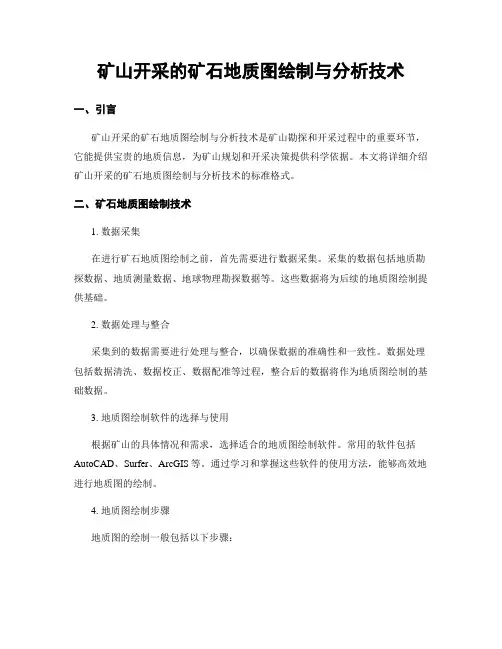

矿山开采的矿石地质图绘制与分析技术一、引言矿山开采的矿石地质图绘制与分析技术是矿山勘探和开采过程中的重要环节，它能提供宝贵的地质信息，为矿山规划和开采决策提供科学依据。

本文将详细介绍矿山开采的矿石地质图绘制与分析技术的标准格式。

二、矿石地质图绘制技术1. 数据采集在进行矿石地质图绘制之前，首先需要进行数据采集。

采集的数据包括地质勘探数据、地质测量数据、地球物理勘探数据等。

这些数据将为后续的地质图绘制提供基础。

2. 数据处理与整合采集到的数据需要进行处理与整合，以确保数据的准确性和一致性。

数据处理包括数据清洗、数据校正、数据配准等过程，整合后的数据将作为地质图绘制的基础数据。

3. 地质图绘制软件的选择与使用根据矿山的具体情况和需求，选择适合的地质图绘制软件。

常用的软件包括AutoCAD、Surfer、ArcGIS等。

通过学习和掌握这些软件的使用方法，能够高效地进行地质图的绘制。

4. 地质图绘制步骤地质图的绘制一般包括以下步骤：(1) 绘制地质图的底图：根据采集到的地理数据，绘制地质图的底图，包括地形图、地貌图、水系图等。

(2) 绘制地层图：根据地质勘探数据和地质测量数据，绘制地层图，标注不同地层的岩性、厚度等信息。

(3) 绘制岩性图：根据地质勘探数据和岩心分析数据，绘制岩性图，标注不同岩性的分布情况。

(4) 绘制构造图：根据地质测量数据和地震数据，绘制构造图，标注断层、褶皱等构造特征。

(5) 绘制矿产资源图：根据矿石勘探数据，绘制矿产资源图，标注矿体的分布情况、储量等信息。

5. 地质图绘制的规范要求为了保证地质图的准确性和可读性，地质图的绘制需要符合一定的规范要求，包括：(1) 符号和颜色的选择：地质图中使用的符号和颜色应当明确、统一，能够准确传达地质信息。

(2) 标注的规范：地质图中的标注应当简洁明了，包括地层标注、岩性标注、构造标注等。

(3) 比例尺和坐标轴的标注：地质图中需要标注比例尺和坐标轴，以便读者了解地质图的尺寸和方向。

在地质图上分析断层的方法：(1)断层面产状的判读1)断层线是断层面在地面的出露线，因此它和倾斜岩层露头线一样，可用“V”形法则来判断其断层面的产状；2)一般在地质图上断层线都会用箭头符号标示其倾向,断层线(红长线表示断层走向，箭头表示断层倾向，数字表示断层倾角)。

(2)断层两盘相对位移及断层性质的确定1)走向断层或纵断层(断层走向与岩层走向或褶皱轴向大体一致)，它可造成岩层的重复或缺失现象。

在断层线上任意指定一点，则出现较老岩层一侧为上升盘，出现较新岩层一侧为下降盘。

但有一个例外，即断层面倾向与岩层倾向一致而断层倾角小于岩层斜角时，在出现较老岩层一侧为下降盘，较新岩层一侧为上升盘。

断层两盘相对位移情况确定后，再根据断层面的倾向即可确定是正断层或逆断层。

2)横向断层或斜向断层(断层走向与岩层走向或褶皱轴向垂直或斜交)，它可造成岩层或褶皱的中断或错开现象。

①当横向或斜向断层切割倾斜岩层时，地质图上都表现为岩层界线的错移，而且岩层界线向该岩层倾斜方向移动的一盘为相对上升盘(即出现较老岩层)。

②当横向或斜向断层切过褶皱时，则会使褶皱核部(或轴部)在断层两侧发生宽窄的变化，背斜核部变宽或向斜核部变窄的一盘为上升盘，反之为下降盘。

同理，断层相对位移情况确定后，再根据断层面的倾向，即可确定该横向或斜向断层是正断层还是逆断层。

③若横向或斜向的断层切割褶皱时，断层两盘核部只有位置的错移而无宽窄的变化，则为平移断层。

(3)断层时代的确定1)根据角度不整合关系来判定，断层总是发生在被其错断的最新岩层时代之后，在覆盖它的最老岩层时代之前。

2)根据断层的相互切割关系或断层与岩体的相互关系来判定。

被切割者时代较老，切割者时代较新。

断层的种类：根据断层线上原来相邻接的两点在断层运动中的相对运动状况可以将断层分类。

如果它们的运动只在水平方向上，并且平行于断层面，那么这断层叫走向滑动断层。

走向滑动断层又进一步分为右滑和左滑断层。

作业6 分析断层地区地质图一、目的要求1.在地质图上分析断层。

2.分析逆冲断层发育地区地质图。

二、说明（一）断层发育区地质特征的概略分析分析该区出露的地层，建立地层层序；判定不整合的时代；研究新老地层分布及产状；确定区内褶皱形态及轴向以及断层发育状况。

（二）断层性质的分析1. 断层面产状的判定断层线是断层面在地面的出露线。

因此，它和倾斜岩层的露头线一样，可根据其在地形地质图上的“V”字形，用作图法求出断层面的产状。

图7-1中断层线在河谷中成指向下游的“V”字形，说明断层倾向南西，通过作图求得断层产状是SW230°∠40°。

图7-1 求解断层面产状2.两盘相对位移的判定断层两盘相对升降、平移并经侵蚀夷平后，如两盘处于等高平面上，则露头和地质图上一般表现出以下规律：（1）走向断层或纵断层，一般是地层较老的一般为上升盘。

但当断层倾向与岩层倾向一致，且断层倾角小于岩层倾角，或地层倒转时，则上升盘是新地层。

（2）横向或倾向正(或逆)断层切过褶皱时，背斜核部变宽或向斜核部变窄的一般为升盘；如为平移断层，则两盘核部窄基本不变。

（3）倾斜岩层或斜歪褶皱被横断层切断时，如果地质图上地层界线或褶皱轴线发生错动，它既可以是正(或逆)断层造成，也可以是平移断层造成，这时应参考其它特征来确定其相对位移方向。

若是由正(或逆)断层造成的地质界线错移，则岩层界线向该岩层倾向方向移动的一盘为相对上升盘。

若是褶皱，则向轴面倾斜方向移动的一盘为上升盘。

确定了断层面产状和断层相对位移方向，就可确定断层的性质。

如图7-1，断层面倾向西南，西南盘(上盘)地层相对较新，为下降盘，所以是一条上盘下降的正断层。

（三）断距的测定在大比例尺地形地质图上，如果两盘岩层产状稳定，在垂直岩层走向方向上可以求出以下各种断距。

1. 铅直地层断距的测定断层两盘同一层面的铅直距离即铅直地层断距。

如图7-2的hg，在地质图上求铅直地层断距（hg）时，只要在断层任一盘上，作某一层面某一高程的走向线，延长穿过断层线与另一盘的同一层面相交，此交点的标高与走向线之间的标高差，即为铅直地层断距。

把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。

它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。

(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。

在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。

按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。

在工程建设中,一般就是大比例尺的地质图。

缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。

3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。

水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。

如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象:地层、岩性、产状、断层等。

特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
