m33地脚螺栓尺寸

地脚螺栓理论重量表
地脚螺栓分为多种型式，有国标GB799、7字（直钩）、J型（弯钩）、单锚板、加劲锚板等地脚螺栓形式。

一、重量的通用计算公式：圆钢的重量计算方式 = (圆钢的直径)2x0.00617x用料长度
例：Ф25的圆钢（地脚螺栓用的钢材都为圆钢），用料长度为1000mm（1米）：
重量 = 252x0.00617x1 = 3.856kg/件
二、长度的计算方式:
1. GB799地脚螺栓
国标地脚螺栓的标注方式为M x L，而这里的L不是整个螺栓的实际用料的总长。

从上图中看出，实际的长度应该为螺栓全部展开后的长度，即L+X。

对于X的定义，一般是有规定的。

我公司一般采用的数据如下：
那么，总长就应该是L加上以上X数据。

重量也就可以计算了。

2. 7字/L型/直钩式地脚螺栓
外包用料长度= h + b
中线用料长度= h + b
内包用料长度= h + b + 0.5d
(注：d 为螺栓直径)
3. J型/弯钩式地脚螺栓
J型地脚螺栓栓料长 = h + 3.1416R
4. 单头锚栓/单锚板地脚螺栓：螺杆的长度即为用料长度。

5. 加劲锚板式地脚螺栓：螺杆的长度即为用料长度。

三、其它事项：
由于地脚螺栓分为A型、B型或称为粗杆、细杆。

不同的杆径会影响地脚螺栓的重量。

在计算地脚螺栓重量时要注意杆径的选择。

A、B 型用料直径如下：
常用螺栓、螺母、垫圈重量表。

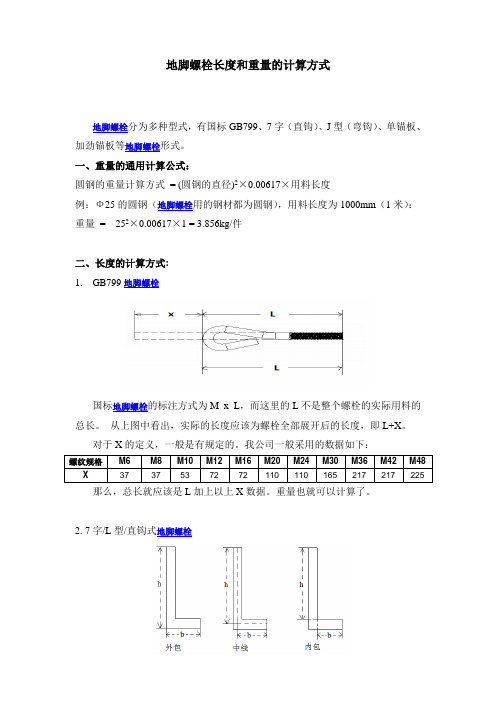

地脚螺栓长度和重量的计算方式地脚螺栓分为多种型式，有国标GB799、7字（直钩）、J型（弯钩）、单锚板、加劲锚板等地脚螺栓形式。

一、重量的通用计算公式：圆钢的重量计算方式= (圆钢的直径)2×0.00617×用料长度例：Ф25的圆钢（地脚螺栓用的钢材都为圆钢），用料长度为1000mm（1米）：重量=252×0.00617×1 = 3.856kg/件二、长度的计算方式:1. GB799地脚螺栓国标地脚螺栓的标注方式为M x L，而这里的L不是整个螺栓的实际用料的总长。

从上图中看出，实际的长度应该为螺栓全部展开后的长度，即L+X。

对于X的定义，一般是有规定的。

我公司一般采用的数据如下：螺纹规格M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 X 37 37 53 72 72 110 110 165 217 217 225 那么，总长就应该是L加上以上X数据。

重量也就可以计算了。

2. 7字/L型/直钩式地脚螺栓外包用料长度= h + b中线用料长度= h + b内包用料长度= h + b + 0.5d(注：d 为螺栓直径)3. J型/弯钩式地脚螺栓J型地脚螺栓栓料长= h + 3.1416R4. 单头锚栓/单锚板地脚螺栓：螺杆的长度即为用料长度。

5. 加劲锚板式地脚螺栓：螺杆的长度即为用料长度。

三、其它事项：由于地脚螺栓分为A型、B型或称为粗杆、细杆。

不同的杆径会影响地脚螺栓的重量。

在计算地脚螺栓重量时要注意杆径的选择。

A、B型用料直径如下：直M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 径A5.5 7.5 9.5 11.5 13.5 15.5 17.5 19.5 21.1 23.1 26.1 29.5 32.1 34.95 38 40.95 42-45 48-50 型B5 7.2 8.8 10.63 12.5 14.5 16.5 18.2 20.2 21.85 24.85 27.5 30.2 33.16 36.2 38.86 41.85 44.75 型。

M33螺纹标准是一种用于螺纹连接的国际标准，它定义了螺纹的尺寸、形状和其他相关参数。

根据ISO（国际标准化组织）的标准，M33螺纹的主要参数如下：- 螺距：3.5毫米
- 外径（大径）：33毫米
- 内径（小径）：约30.17毫米
- 锥度角度：60度
- 螺纹类型：粗牙
M33螺纹通常用于需要较大直径和高强度的连接，例如工程机械、大型设备等领域。

这个标准确保了不同厂家生产的螺纹零件可以互换使用，并提供了一致性和可靠性。

请注意，虽然M33螺纹是一种标准，但在某些特殊情况下，也可能存在特定行业或地区的定制螺纹标准。

因此，在具体应用中，请根据所需的螺纹连接要求选择适当的标准。

钢结构厂房预埋螺栓安装精度控制摘要:预埋地脚螺栓的施工是土建施工的重点和难点,对预埋螺栓的轴线偏差、垂直度及标高的控制是工序的关键，采用螺栓安装支架附带螺栓夹具的施工方法，在保证螺栓精度的同时提高了螺栓的安装效率。

本文结合工程概况及实施过程，详细分析了如何提高预埋螺栓安装精度，包括改进措施提高螺栓的安装精度，使用高精度的测量仪器，达到地脚螺栓的安装精度的控制等内容。

从而提高了钢结构厂房预埋螺栓安装精度控制的质量。

关键词:预埋螺栓；螺栓夹具；定位精度；1.前言钢结构作为建筑物主体工程，其施工质量影响整栋建筑物的结构稳定。

钢结构施工中各步骤要严格按设计及施工规范操作，其中预埋件安装，对整个厂房钢结构的定位、平整度、垂直度、结构稳固等起关键作用，如果预埋件安装偏差超出范围要求，再想通过后期调整平整度和垂直度，难度将会成倍增加，也难以达到设计和施工规范要求。

钢结构厂房钢柱安装精度是整座厂房质量的关键，而预埋螺栓安装精度是钢柱质量控制的关键。

为了满足钢结构厂房钢柱安装精度要求，在施工中采用新型预埋螺栓定位夹具，对螺栓定位的精准度有效改善。

1.工程概况及实施过程1、工程概况本工程总建筑面积约48181.38㎡，主厂房上部为钢结构，南侧辅房为钢结构2层框架结构。

钢柱构件数量大，单重大，项目的安装时间很短，从土方开挖到基础，埋地埋设的螺栓只有60天。

共有217个钢柱基础，共有1596颗地脚螺栓，有三种规格: M33为1092颗, M27为504颗。

矩形钢柱一根柱子12颗螺栓，H型钢柱一根柱子4颗螺栓，控制很复杂。

若采用传统方法预埋螺栓，其一无法保证螺栓精度，其二施工效率低，本项目施工工期紧，施工质量要求高，故对预埋螺栓施工方法进行可行性研究。

地脚螺栓的分类及允许偏差：（1）按直径大小分为小型(d＜30mm),中型(30＜d＜60mm), 大型(d＞60mm）（2）按端部弯钩可分为无钩，直钩，圆钩，锚板螺栓。

（3）按施工方法分为预埋螺栓、预留孔洞、锚定式活动螺栓。

地脚螺栓规格以及型号如何选择地脚螺栓规格以及型号如何选择。

在一些建筑工地上，我们经常会看见许多机械设备在混凝土上作业时有几根棒子立在哪里，眼熟但是不知道是什么，其实那个东西学名叫地脚螺栓，是用来固定一些没有强烈振动和冲击的设备。

但是大家可能还不知道，就是这样的地脚螺栓还会有许多规格和标准，今天就给大家介绍一下地脚螺栓的规格和国家标准，在选择的时候也要注意一下地脚螺栓的规格以及型号。

一、地脚螺栓一般规格：1.螺纹规格?螺距x地脚螺栓长度：M20X2.5X4002.螺纹规格x地脚螺栓长度：M20X400二、地脚螺栓平常标准：1、地脚螺栓埋入基础内一般用两种方法，即预埋和预留孔二次灌浆埋入法;2、地脚螺栓直接埋入基础内的方法适用于塔类、较高的容器和振动较大的机械设备;3、直接埋入地脚螺栓时，地脚螺栓的中心线距基础边的尺寸为a ￣a≥100mm，参照下图不能满足的情况下，必须委托土建专业加固基础钢筋。

4、预留地脚螺栓孔，放入地脚螺栓后灌浆固定。

此法适用于卧式容器、换热器、小型的立式容器等静置设备及振动较小的机、泵类。

其特点是不需要定位模板，方便调整地脚螺栓的定位尺寸;5、预留孔洞的尺寸必须满足土建施工和设备安装的要求，见图2。

预留孔的最小尺寸AxA为100?00(mm)。

螺栓钩距孔壁尺寸e≥20mm，孔壁距基础边的尺寸b≥100mm，当b不能满足100mm时，可采用预埋方式或请土建专业对基础配筋加固。

螺栓钩距孔底尺寸B取80mm;孔深(c)=地脚螺栓埋入深度(L2)+B(mm);6.对于安装在混凝土梁上的设备，地脚螺栓一般是预埋的。

如设备基础有特殊要求，也可由土建专业在混凝土梁上预埋套管，以便穿入地脚螺栓。

套管尺寸应使地脚螺栓与套管之间净空至少为10mm，以便设备安装时调整螺栓位置和灌沙、夯实。

见图3。

此方式螺栓较长、缓冲性能好、又可更换螺栓，但稳定性较差。

7、对于安装在钢梁上的设备，其基础螺栓、螺母、垫片的规格和尺寸应由安装专业选定。

地脚螺栓规格表地脚螺栓是一种常用的建筑固定连接件，主要用于连接建筑结构的基础和支撑设备，保证建筑的稳固性和安全性。

地脚螺栓规格表是对地脚螺栓的各项规格参数进行总结和整理的一种表格形式，以便用户在选择和使用地脚螺栓时能够方便快捷地获取相关信息。

以下是一份典型的地脚螺栓规格表：型号直径（mm）长度（mm）材质表面处理承载能力（kN）适用范围------------------------------------------------------------------------M16 16 100 Q235 电镀锌 15 普通建筑M20 20 150 Q345 热镀锌 30 大型设备支撑M24 24 200 45# 不锈钢 45 高强度建筑M30 30 250 40Cr 不处理 60 特殊支撑结构------------------------------------------------------------------------在地脚螺栓规格表中，每行代表了一个不同型号的地脚螺栓，具体包括型号、直径、长度、材质、表面处理、承载能力和适用范围等几个关键参数。

1. 型号：地脚螺栓的型号是指根据国际标准系统（SI）规定的螺纹直径，用M表示。

例如M16就代表螺纹直径为16mm的地脚螺栓。

2. 直径和长度：直径是指地脚螺栓螺纹的直径，一般常见的有16mm、20mm、24mm、30mm等；长度则是指地脚螺栓从螺纹末端到螺栓头顶端的长度，根据具体应用需求选择适当长度。

3. 材质：地脚螺栓的材质直接影响其强度和耐久性，常见的材质有Q235、Q345、45#、40Cr等。

不同材质的地脚螺栓适用于不同的工程场景。

4. 表面处理：为了增加地脚螺栓的防腐性和美观度，常进行表面处理，常见的表面处理有电镀锌、热镀锌、不锈钢等。

根据具体使用环境和需要选择合适的表面处理方式。

5. 承载能力：地脚螺栓的承载能力是指其能够承受的最大荷载能力，通常以kN（千牛顿）为单位表示。

地脚螺栓规格型号标准地脚螺栓是一种用于连接建筑结构和地基的重要构件，其规格型号标准对于建筑工程的质量和安全至关重要。

在选择地脚螺栓时，需要考虑到其规格型号标准，以确保其符合建筑工程的要求。

本文将对地脚螺栓的规格型号标准进行详细介绍，希望能够为相关工程人员提供一些参考。

首先，地脚螺栓的规格型号标准主要包括其直径、长度、材质、承载能力等方面。

在选择地脚螺栓时，需要根据具体的工程要求来确定其规格型号标准。

一般来说，地脚螺栓的直径和长度会根据建筑结构的需要来确定，通常会在设计图纸或者相关标准中进行规定。

而地脚螺栓的材质和承载能力则需要根据建筑结构的使用环境和荷载情况来确定，以确保其在使用过程中能够承受相应的力学作用。

其次，地脚螺栓的规格型号标准还需要符合相关的国家标准或者行业标准。

在中国，地脚螺栓的规格型号标准主要受到《建筑结构用螺栓连接技术规范》（GB/T 3632-2008）的影响，该标准对于地脚螺栓的规格型号标准进行了详细的规定，包括了螺栓的分类、尺寸、材质、力学性能等方面的内容。

因此，在选择地脚螺栓时，需要确保其符合相关的国家标准或者行业标准，以保证其质量和安全性。

另外，地脚螺栓的规格型号标准还需要考虑到其安装和使用的便利性。

一般来说，地脚螺栓的规格型号标准会影响到其安装和使用的方式，因此在选择地脚螺栓时，需要考虑到其安装和使用的便利性，以确保其能够满足建筑工程的需要。

同时，还需要注意到地脚螺栓的规格型号标准会影响到其价格和供货的便利性，需要在满足建筑工程需要的前提下，尽量选择性价比高的产品。

总的来说，地脚螺栓的规格型号标准对于建筑工程的质量和安全至关重要。

在选择地脚螺栓时，需要考虑到其直径、长度、材质、承载能力等方面的要求，同时还需要符合相关的国家标准或者行业标准，以及考虑到其安装和使用的便利性。

希望本文的介绍能够为相关工程人员提供一些参考，帮助他们更好地选择和使用地脚螺栓。

地脚螺栓规格
地脚螺栓规格
地脚螺栓常见的规格型号：M48、M42、M36、M30、M24、M16、M12、M10、M8、M6，等等。

在地脚螺栓的型号中，“M”代表的是地脚螺栓的直径，而后面接的数字表示的是螺丝的数值。

如“M6”表示直径为6mm的地脚螺栓。

二、地脚螺栓有哪些用途
1、地脚螺栓可将部分设备与混凝土基础结构连接起来，在铁路建设、矿山、桥梁建设等领域经常可见，具有优良的稳定性。

2、地脚螺栓可分为两类，一类是采用Q235制作的，另一类是采用Q345制作的，与前者相比强度更好。

螺栓的直径也不同，有24mm的，有45mm的，如果直径很大，而且埋得可以深，可以在螺栓上面焊接方板，给它做一个大的头。

3、埋深和挂钩，都是为了保证摩擦力和基础能达到标准，使抗压强度非常大，所以在施工前一定要设计到位，还要根据实际计算公式，计算出最大抗压能力。

三、地脚螺栓的安装方法是怎样的
安装也必须按照相应的规范进行，首先要保证垂直度标准，安装时必须先浇筑基础结构，然后放上螺栓，再拿水泥砂浆对螺栓进行浇灌，最后拧紧螺栓并做相应的工程记录。
