山前大道道路路灯基础及地脚螺栓复核计算【摘要】本文就山前大道道路照明工程现状，对厂家提供的路灯基础及地脚螺栓尺寸进行复核计算，以验证山前大道地处沿海地区风力等级高的路灯基础稳定性。

【关键词】路灯基础地脚螺栓复核计算1.引言鉴于路灯基础尺寸及地脚螺栓直径多为借鉴前人的经验，山前大道地处沿海，风力等级高，业主方对路灯基础及地脚螺栓尺寸持怀疑态度，本人参阅相关资料对路灯基础及地脚螺栓进行复核计算。

2.路灯数据图1灯杆高度H1=10m，灯杆选用Q235优质钢制作，梢径D1=90mm，根径D2=190mm，地脚螺栓n=4。

①灯具迎风面积S1=0.2m2，灯具距地面H1=10.6m，1.灯臂迎风面积约为S2=0.1m2，灯臂距地面H2=10m，2.灯杆迎风面积S3=（0.09+0.19）*10/2=1.4m2，灯杆距地面H3=10/2=5m，3.复核地脚螺栓在风荷载的作用下，通过法兰盘传递给地脚螺栓（共4根），如上图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为图2Nmax =M总•Ymax/∑Y2= M总•Ymax/（Y2max+Y2+Y2）=4.66*0.307/(0.307*0.307+2*0.095*0.095)=12.74 (KN)（公式1）灯杆安装时，不控制地脚螺栓的预紧力，安全系数应为K=2～3。

M22螺杆的螺距通常为2mm，其最小直径d=19.835mm，有效截面积为S=π•d12/4=3.14*19.835*19.835/4=309mm2（公式2）Q235钢的屈服极限是σ=235N/mmm2，许用剪力是τ=125N/mm2许用拉力[N]=σ*S/K=235*309/2.5=29 (KN)＞12.74 (KN)=Nmax（公式3）许用剪力[τ]=125*309=38625N=38 (KN)＞0.1955 (KN)= τmax（公式4）可见，M22的地脚螺栓是安全的，可抗12级台风。

4.复核基础尺寸基础稳定按深埋理论计算，按《送电线路基础设计技术规定SDGJ62-84》第4.2式验算基础倾覆稳定问题。

路灯技术要求及指标路灯技术要求及指标一、路灯指标（一）、松柏路路灯数量及规格1、103套双杆单臂灯2、灯杆高度为13m，单臂圆形双杆，灯杆下口径为267mm,双杆口径为89mm，灯杆厚度3mm，灯臂用Φ50钢管，厚2.5mm,灯臂长m, 2.0m，灯具为。

3、法兰盘厚度为16mm，法兰尺寸400*400，腰孔4个，孔径28mm；4、灯具尺寸、颜色如图示，光源电器品牌，150WLED灯，照度为18000流明，配电容；（二）松柏路景观灯数量及规格规格h：6m 底座直径Φ600mm*1000弧杆直径Φ76*2.5PC球直径Φ6001、203套景观灯二、技术要求：1、灯具(1)、灯具须为铝合金铸件，压模成型，厚度均匀，光洁，无机械操作，变形，防护等级，密封性能均要达到IP65以上(2)、反光器应干净光洁，并应进行抛光氧化或镀膜处理，表面无明显划痕，透明罩为钢化玻璃，透光率要达到98%以上，并无气泡和裂纹。

（3）、电器部件采用内装式结构，灯具电器引出线采用接插式结构，灯体和灯盖间有硅橡胶密封，灯具内设活性空气净化过滤器，灯头采用抽拨式内换结构。

2、灯杆（1）、灯杆采用A3钢板一次剪切成型，焊缝应采用自动焊接，必须焊透、焊直、牢固、不咬边，宽度、峰高均匀，无虚焊，焊接符合GB/T12469要求。

在水平放置且无负荷的条件下，杆身直线度误差应小于3‰。

紧固件螺钉、螺母均不锈钢件。

(2)、路灯安装使用的灯杆、灯臂、抱箍、螺栓、压极等金属构件应进行热镀锌防腐处理，应符合GB/13912-2002规定。

灯杆、灯臂镀锌层厚度应不小于65um，表面喷塑处理应在钢杆热镀锌后进行，喷塑处理后覆盖层应无鼓包针扎、粗糙、裂纹或漏喷缺陷，平均厚度不小于80um,喷塑层与基体应有牢固的结合强度，符合QB1551-92规定。

(3)、灯杆上的灯臂与主杆连接牢固，焊点需焊满，不得夹渣、气孔等现象。

（4）、灯杆电器门等过线门，应打磨去滑、无锋口，以免过线时损伤电线绝缘层。

地脚螺栓路灯基础地脚螺栓，作为一种常见的建筑材料，被广泛应用于各种基础工程中。

它的作用是将建筑物稳固地连接到地面，起到支撑和固定的作用。

而其中一种应用较为广泛的场景，就是路灯基础。

路灯基础是路灯系统中不可或缺的一部分，它承载着路灯的重量，同时抵抗着外界的力量。

而地脚螺栓则成为了路灯基础的重要组成部分，通过将其牢固地固定在地面上，使路灯得以稳定地立在道路旁。

在路灯基础的建设过程中，首先需要进行地面的准备工作。

施工人员会根据设计要求，在地面上进行勘测和测量，确定地脚螺栓的位置和深度。

然后，他们会使用挖掘机或人工开挖的方式，在地面上挖掘出一个合适的坑洞，以容纳地脚螺栓。

接下来，施工人员会将地脚螺栓嵌入到坑洞中，并使用水泥或其他适合的材料将其填充。

在填充过程中，需要确保地脚螺栓与周围土壤和填充材料之间的紧密接触，以提高其稳定性和承载能力。

同时，施工人员还需确保地脚螺栓的垂直度和水平度，以保证路灯安装的准确性。

一旦地脚螺栓安装完毕，施工人员会对其进行检查和测试，确保其质量和稳定性。

他们可能会使用专业的设备来检测地脚螺栓的承载能力和抗震能力，以确保其满足设计要求和安全标准。

施工人员会对路灯基础进行修整和美化工作。

他们会将地脚螺栓周围的土壤进行填平和压实，使其与周围环境融为一体。

同时，他们还可能会在地脚螺栓周围种植适合的植物，以增加美观度和环境效益。

地脚螺栓在路灯基础中发挥着重要的作用，它通过牢固地连接路灯和地面，保证了路灯的稳定性和安全性。

在建设过程中，施工人员需要严格按照设计要求和施工规范进行操作，确保地脚螺栓的质量和稳定性。

只有这样，我们才能享受到稳定而明亮的路灯照明。

地脚螺栓地脚螺栓一般用Q235钢，即为光圆的。

螺纹钢（Q345）强度大，做螺母的丝扣没有光圆的容易。

对于光圆地脚螺栓而言，埋深一般为其直径的25倍，然后做一个120mm左右长的90度弯钩。

如果螺栓直径很大（如45mm）埋深太深的话，可以在螺栓端部焊方板，即做一个大头就可以了（不过也是有一定要求的）。

埋深和弯钩都是为了保证螺栓与基础的摩擦力，不至于使螺栓发生拔出破坏。

1基本简介地脚螺栓的抗拉能力就是圆钢本身的抗拉能力了，大小等于截面面积乘以许用应力值（Q235B:140MPa, 16Mn or Q345:170MPA）就是设计时的允许抗拉承载力。

2分类地脚螺栓可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。

3用途1、固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备。

2、活动地脚螺栓又称为长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作有强烈振动和冲击的重型机械设备。

3、胀锚地脚螺栓往往被用于固定静置的简单设备或辅助设备。

胀锚地脚螺栓的安装应该满足下列要求：螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度不得小于10MPa；钻孔处不得有裂纹，注意防止钻头与基础中的钢筋、埋管碰撞；钻孔直径和深度应与胀锚地脚螺栓相匹配。

4、粘接地脚螺栓为近几年常用的一种地脚螺栓，其方法和要求同胀锚地脚螺栓。

但粘接时注意把孔内杂物吹净，并不得受潮。

4地脚锚栓别名加劲锚板地脚螺栓、焊接地脚螺栓、锚爪式地脚螺栓、筋板式地脚螺栓、地脚栓、地脚螺丝、地脚丝等。

专供埋于混凝土地基中，作固定各种机器、设备的底座用。

7字地脚螺栓为地脚螺栓中较常用的一款。

一般采用Q235钢材制作，强度高的使用Q345B或16Mn 材质加工，也有用40Cr材质加工8.8级强度的产品，偶尔也有用二级或三级螺纹钢加工。

地脚螺栓有毛料、粗杆、细杆不同形式之分。

毛料即原材料钢材不经改制，用圆钢或线材直接加工而成；粗杆或称为A型，细杆或称为B型，都由钢材改制成相应要求的杆径后加工而成。

路灯质量标准第一章总则1、为贯彻国家经委颁发的“工业企业全面质量管理办法”全面提高路灯设计、施工、运行水平，特制定本标准。

2、本标准要求路灯设计、检修、安装、运行等各项工作中均应遵照执行。

3、本标准从颁发之日起试行，在执行中应不断总结经验并根据安全生产发展的需要，进行修改和补充，使之逐步完善。

4、本标准与上一级规程有抵触时，应以上一级规程为准。

第二章灯具及附件第一节一般标准一、灯高1、灯具安装高度，同一街道灯具安装高度必须一致（发光中心到地面高度）。

小弯灯一米灯5-6米普通街道长臂灯和吊灯6.5-7.5米快车道弧型灯不低于8米慢车道弧型灯不低于6.5米2、特殊灯型根据设计要求安装，灯的高度在致相当于需要被照明马路的宽度。

只在一侧照明时H≌L 在两侧照明时H≌L/2 其中，H：灯具安装高度（米）L：路宽（米）二、灯具仰角1、灯具仰角街道宽度及灯具的配光曲线来决定，每条街道的仰角应一致。

2、灯头可调时，应使光源中心线落在路宽的L/3-1/2范围内。

3、对长臂灯（或支臂灯）灯身在安装后，灯头侧应比电杆侧仰起100毫米。

4、特殊灯具应根据配光曲线来决定灯具仰角。

第二节路灯灯具部分1、灯具应牢固端正，谢绝有松动，歪邪现象。

2、灯罩应完整无损，没有破碎。

3、搪瓷灯伞锈蚀，变形者应更换。

4、灯具反光镜面失效，应更换。

5、灯具反光镜在运输，安装过程中不应损坏或变形，灯罩应加胶圈，擦试明亮，灯口是瓷的破碎露铜时，应予调换。

6、灯具、灯身不能弯曲，各部分固定螺丝需加弹簧眼线紧好，谢绝松动。

7、铸铁灯头有裂纹，掉块不能使用，没有胶皮峦氛撸8、灯身抱箍要适合电杆，装置服贴不应过长。

9、灯身的透明罩和反光镜检修时应清扫擦拭干净，现场无法清扫的应更换。

10、透明罩的扣环应完整好用，防止掉罩应用可靠挂勾。

11、灯具防尘毡条要齐全，不齐的要修换。

12、灯坨与灯管法兰盘必须配套有得有裂纹有伤痕，螺丝要齐全，螺栓长度应能穿透灯坨法兰盘。

灯杆基础规范篇一：灯杆常规的口径与相对应的基础尺寸灯杆常规的口径与相对应的基础尺寸路灯杆标准的高度有相对应的口径及路灯基础相对应的尺寸大小。

珀朗照明灯杆灯体采用优质Q235钢材,主杆为圆锥形杆,灯体内外路灯杆的基础及地脚螺栓的规格根据路灯杆不同的尺寸规格，路灯杆的混凝土基础规格也有所有不同，珀朗照明列出几个常见的规格供大家参考和使用：1、3-6米路灯基础规格：混凝土基础坑400mm见方，基础坑深600mm，预埋件常规尺寸为对角280mmx280mm，法兰盘250mmx250mm方形，安装4xM16的地脚螺栓，长为500mm。

适用于6米以下的，路灯，监控杆以及。

2、6-8米路灯基础规格：混凝土基础坑为600mm见方，基础坑深1000mm，对角孔距320mmx320mm，法兰盘300mmx300mm，安装4xM18的地脚螺栓。

适合小区、道路、公园、广场等场所。

3、10米左右路灯基础为：1000mm见方，1200-1500mm坑深，安装6个、10个地脚螺栓。

适用于高速路、道路、广场照明。

篇二：灯杆基础路灯基坑现场质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：路灯基础模板质量检查记录承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检验负责人：日期：钢筋安装现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：钢筋网现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：定远县京沪高铁连接线亮化工程灯杆基础混凝土现场质量检查记录表承包单位：扬州市星慧照明有限公司编号：AHKX-2012-124检测：日期：检测负责人：日期：篇三：灯杆基础4.5米路灯杆上口径60，下口径140，壁厚2.75或者3.0，地板240*240*106米路灯杆上口径60，下口径160，壁厚3.0，地板尺寸280*280*129米路灯杆上口径70，下口径180（190），壁厚3.0，地板尺寸320*320*14摘要:文章从城市道路照明施工的角度出发,重点探讨了有关城市道路照明的路灯基础、电缆管沟、电缆线路、控制系统和接地系统的施工图设计的基本方法,对从事道路照明设计的工程人员有一定的参考价值。

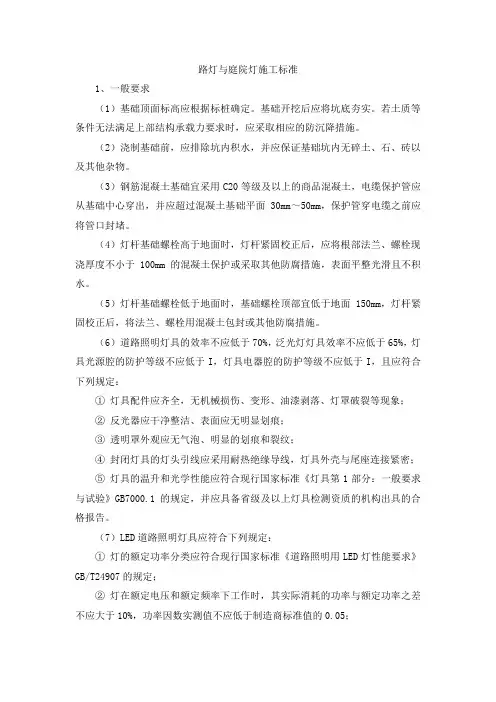

路灯与庭院灯施工标准1、一般要求（1）基础顶面标高应根据标桩确定。

基础开挖后应将坑底夯实。

若土质等条件无法满足上部结构承载力要求时，应采取相应的防沉降措施。

（2）浇制基础前，应排除坑内积水，并应保证基础坑内无碎土、石、砖以及其他杂物。

（3）钢筋混凝土基础宜采用C20等级及以上的商品混凝土，电缆保护管应从基础中心穿出，并应超过混凝土基础平面30mm～50mm，保护管穿电缆之前应将管口封堵。

（4）灯杆基础螺栓高于地面时，灯杆紧固校正后，应将根部法兰、螺栓现浇厚度不小于100mm的混凝土保护或采取其他防腐措施，表面平整光滑且不积水。

（5）灯杆基础螺栓低于地面时，基础螺栓顶部宜低于地面150mm，灯杆紧固校正后，将法兰、螺栓用混凝土包封或其他防腐措施。

（6）道路照明灯具的效率不应低于70%，泛光灯灯具效率不应低于65%，灯具光源腔的防护等级不应低于I，灯具电器腔的防护等级不应低于I，且应符合下列规定：①灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象；②反光器应干净整洁、表面应无明显划痕；③透明罩外观应无气泡、明显的划痕和裂纹；④封闭灯具的灯头引线应采用耐热绝缘导线，灯具外壳与尾座连接紧密；⑤灯具的温升和光学性能应符合现行国家标准《灯具第1部分：一般要求与试验》GB7000.1的规定，并应具备省级及以上灯具检测资质的机构出具的合格报告。

（7）LED道路照明灯具应符合下列规定：①灯的额定功率分类应符合现行国家标准《道路照明用LED灯性能要求》GB/T24907的规定；②灯在额定电压和额定频率下工作时，其实际消耗的功率与额定功率之差不应大于10%，功率因数实测值不应低于制造商标准值的0.05；③灯的安全性能应符合现行国家标准《普通照明用LED模块安全要求》GB24819的要求，防护等级应达到I；④灯的无线电骚扰特性、输入电流谐波和电磁兼容要求属国家强制性标准，应符合现行国家标准《电气照明和类似设备的无线电骚扰特性的限值和测量方法》GB17743、《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》GB17625.1、《一般照明用设备电磁兼容抗扰度要求》GB/T18595的规定；⑤光通维持率在燃点3000h时不应低于95%，在燃点6000h时不应低于90%，同一批次的光源色温应一致；⑥灯的光度分布应符合现行行业标准《照明设计标准》CJJ45规定的道路照明标准值的要求，供应商应完整提供灯的光学数据等计算资料；⑦宜采用分体式道路照明用LED灯具，对于分体式LED灯中可替换的LED 部件或模块光源，应符合现行国家标准《普通照明用LED模块性能要求》GB/T24823和《普通照明用LED模块安全要求》GB24819的规定。

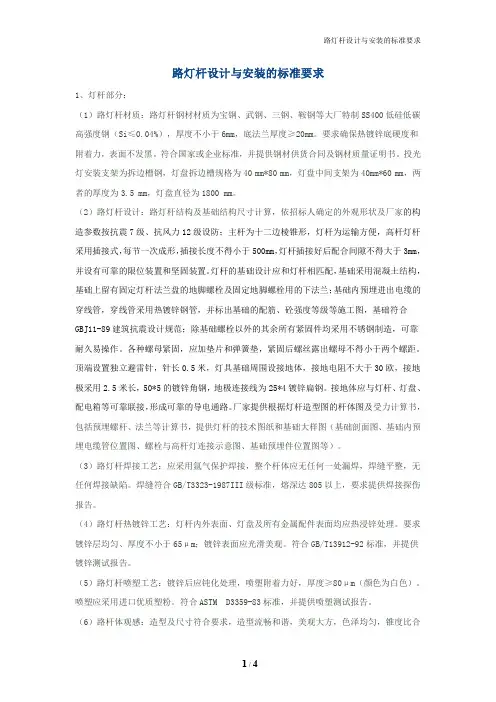

路灯杆设计与安装的标准要求1、灯杆部分：（1）路灯杆材质：路灯杆钢材材质为宝钢、武钢、三钢、鞍钢等大厂特制SS400低硅低碳高强度钢（Si≤0.04%），厚度不小于6mm，底法兰厚度≥20mm。

要求确保热镀锌底硬度和附着力，表面不发黑。

符合国家或企业标准，并提供钢材供货合同及钢材质量证明书。

投光灯安装支架为拆边槽钢，灯盘拆边槽规格为40mm*80mm，灯盘中间支架为40mm*60mm，两者的厚度为3.5mm，灯盘直径为1800mm。

（2）路灯杆设计：路灯杆结构及基础结构尺寸计算，依招标人确定的外观形状及厂家的构造参数按抗震7级、抗风力12级设防；主杆为十二边棱锥形，灯杆为运输方便，高杆灯杆采用插接式，每节一次成形，插接长度不得小于500mm，灯杆插接好后配合间隙不得大于3mm，并设有可靠的限位装置和坚固装置。

灯杆的基础设计应和灯杆相匹配，基础采用混凝土结构，基础上留有固定灯杆法兰盘的地脚螺栓及固定地脚螺栓用的下法兰；基础内预埋进出电缆的穿线管，穿线管采用热镀锌钢管，并标出基础的配筋、砼强度等级等施工图，基础符合GBJ11-89建筑抗震设计规范；除基础螺栓以外的其余所有紧固件均采用不锈钢制造，可靠耐久易操作。

各种螺母紧固，应加垫片和弹簧垫，紧固后螺丝露出螺母不得小于两个螺距。

顶端设置独立避雷针，针长0.5米，灯具基础周围设接地体，接地电阻不大于30欧，接地极采用2.5米长，50*5的镀锌角钢，地极连接线为25*4镀锌扁钢。

接地体应与灯杆、灯盘、配电箱等可靠联接，形成可靠的导电通路。

厂家提供根据灯杆造型图的杆体图及受力计算书，包括预埋螺杆、法兰等计算书，提供灯杆的技术图纸和基础大样图（基础剖面图、基础内预埋电缆管位置图、螺栓与高杆灯连接示意图、基础预埋件位置图等）。

（3）路灯杆焊接工艺：应采用氩气保护焊接，整个杆体应无任何一处漏焊，焊缝平整，无任何焊接缺陷。

焊缝符合GB/T3323-1987III级标准，熔深达805以上，要求提供焊接探伤报告。
