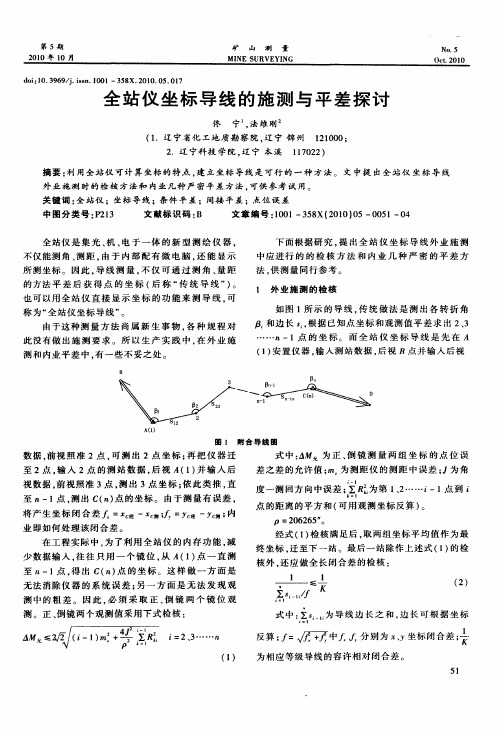

全站仪导线测量原理一、全站仪导线测量的概述全站仪导线测量是一种广泛应用的测量技术，它通过全站仪进行高精度角度和距离测量，实现平面控制测量。
全站仪导线测量具有自动化程度高、精度稳定可靠、操作简便等优点，广泛应用于城市规划、建筑、交通、水利等领域。
二、全站仪导线测量的基本原理全站仪导线测量的基本原理是利用全站仪进行角度和距离的测量，通过数学计算得出测量点的平面坐标。
全站仪是一种集测距仪、电子经纬仪和计算机技术于一身的智能型测量仪器，它可以通过内部计算机系统自动进行数据采集和处理，大大提高了测量的精度和效率。
具体来说，全站仪导线测量的基本步骤如下：1.在测量区域布设控制点，通常选择地势较高、通视良好的位置。
2.在控制点上架设全站仪，对中整平，设置测站点和后视点，输入相关参数，如仪器高、棱镜高、气压等。
3.配置全站仪参数，包括坐标系统、投影参数、单位设置等，确保与实际工程要求一致。
4.对测量区域进行角度和距离测量，通过全站仪的望远镜和内置计算机系统进行数据自动记录和处理。
5.根据测量的角度和距离数据，通过数学计算得出测量点的平面坐标。
三、全站仪导线测量的实施步骤1.确定测量方案：根据工程要求和实际情况，确定测量范围、控制点布设方案、测量精度等。
2.准备工具和资料：准备全站仪、棱镜、脚架、记录本、测绳等工具，收集相关资料，如地形图、控制点资料等。
3.实地踏勘：对测量区域进行实地踏勘，了解地形地貌、建筑物等情况，以便更好地布设控制点和选择合适的测量方法。
4.控制点布设：根据测量方案和控制点布设要求，在测量区域内选择合适的位置布设控制点，并做好标记。
控制点应尽量均匀分布，方便后续测量和数据处理。
5.全站仪架设与校准：将全站仪安装在三脚架上，对中整平，然后进行校准。
校准包括对中器校准、水平器校准和误差校准等，以确保测量的精度和准确性。
6.角度和距离测量：根据实际情况选择合适的测量模式，如距离模式、角度模式或跟踪模式等。
全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。
下面将从测量方法和测量步骤两个方面对全站仪闭合导线测量进行详细介绍。
一、测量方法1.选择合适的全站仪首先要选择一台精度高、性能稳定的全站仪，确保全站仪的仪器误差和观测误差在允许范围内。
2.设置测量基准点在测量区域选择合适的基准点，确保基准点的稳定性和可靠性，为后续的闭合导线测量奠定基础。
3.设置测量工作模式根据实际情况，设置全站仪的测量工作模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。
4.安装、调试全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。
根据测量要求，进行闭合导线测量，确保测量的精度和完整性。
根据实际情况，可以选择单站测量或者双站测量，确保测量结果的准确性和可靠性。
二、测量步骤1.准备工作在开始测量之前，要做好相关的准备工作，包括选择合适的测量时间和天气条件，清理基准点和测量点，确保测量的准确性和可靠性。
2.设置基准点在测量区域选择合适的基准点，根据实际情况，选择固定基准点和移动基准点，确保测量的准确性和可靠性。
3.安装全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。
4.选择测量模式根据测量要求，选择合适的测量模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。
根据测量要求，开始闭合导线测量，根据实际情况，选择单站测量或者双站测量，确保测量结果的准确性和可靠性。
全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。
通过选择合适的全站仪、设置测量基准点、设置测量工作模式、安装、调试全站仪和开始测量等步骤，可以确保闭合导线测量的精度和可靠性。
在实际工程中，需要根据具体情况灵活运用以上方法和步骤，确保测量结果的准确性和可靠性，促进工程测量工作的顺利进行。
