全站仪导线复测步骤与计算

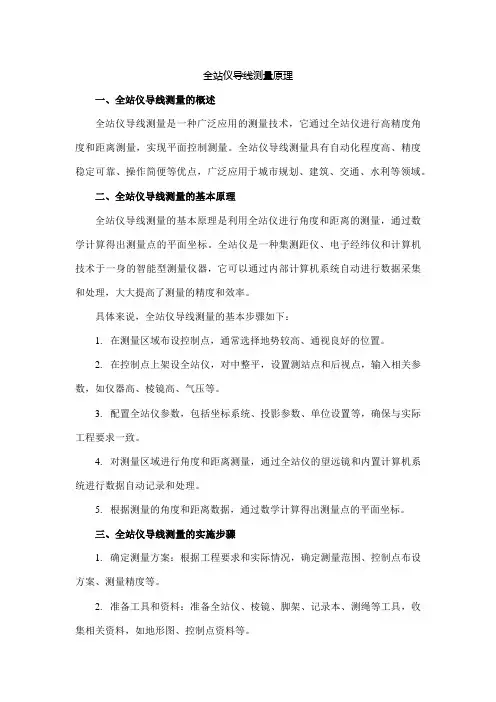

全站仪导线测量原理一、全站仪导线测量的概述全站仪导线测量是一种广泛应用的测量技术，它通过全站仪进行高精度角度和距离测量，实现平面控制测量。

全站仪导线测量具有自动化程度高、精度稳定可靠、操作简便等优点，广泛应用于城市规划、建筑、交通、水利等领域。

二、全站仪导线测量的基本原理全站仪导线测量的基本原理是利用全站仪进行角度和距离的测量，通过数学计算得出测量点的平面坐标。

全站仪是一种集测距仪、电子经纬仪和计算机技术于一身的智能型测量仪器，它可以通过内部计算机系统自动进行数据采集和处理，大大提高了测量的精度和效率。

具体来说，全站仪导线测量的基本步骤如下：1.在测量区域布设控制点，通常选择地势较高、通视良好的位置。

2.在控制点上架设全站仪，对中整平，设置测站点和后视点，输入相关参数，如仪器高、棱镜高、气压等。

3.配置全站仪参数，包括坐标系统、投影参数、单位设置等，确保与实际工程要求一致。

4.对测量区域进行角度和距离测量，通过全站仪的望远镜和内置计算机系统进行数据自动记录和处理。

5.根据测量的角度和距离数据，通过数学计算得出测量点的平面坐标。

三、全站仪导线测量的实施步骤1.确定测量方案：根据工程要求和实际情况，确定测量范围、控制点布设方案、测量精度等。

2.准备工具和资料：准备全站仪、棱镜、脚架、记录本、测绳等工具，收集相关资料，如地形图、控制点资料等。

3.实地踏勘：对测量区域进行实地踏勘，了解地形地貌、建筑物等情况，以便更好地布设控制点和选择合适的测量方法。

4.控制点布设：根据测量方案和控制点布设要求，在测量区域内选择合适的位置布设控制点，并做好标记。

控制点应尽量均匀分布，方便后续测量和数据处理。

5.全站仪架设与校准：将全站仪安装在三脚架上，对中整平，然后进行校准。

校准包括对中器校准、水平器校准和误差校准等，以确保测量的精度和准确性。

6.角度和距离测量：根据实际情况选择合适的测量模式，如距离模式、角度模式或跟踪模式等。

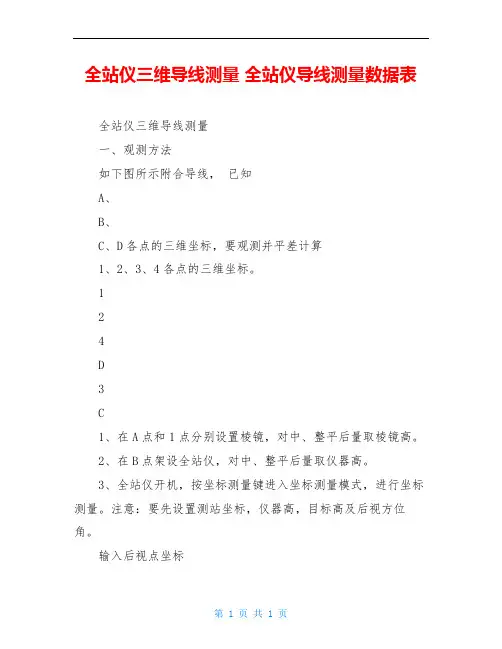

全站仪三维导线测量全站仪导线测量数据表全站仪三维导线测量一、观测方法如下图所示附合导线，已知A、B、C、D各点的三维坐标，要观测并平差计算1、2、3、4各点的三维坐标。

124D3C1、在A点和1点分别设置棱镜，对中、整平后量取棱镜高。

2、在B点架设全站仪，对中、整平后量取仪器高。

3、全站仪开机，按坐标测量键进入坐标测量模式，进行坐标测量。

注意：要先设置测站坐标，仪器高，目标高及后视方位角。

输入后视点坐标瞄准A点的棱镜，在坐标测量模式下，按[F4]键，转到第2页功能。

按[F2]键。

仿照上面的方法输入A点坐标。

测量瞄准1点的棱镜，在坐标测量模式下，转到第1页功能，按[F2]键，则可测出1点的坐标，按[F1]键可以保留观测数据。

4、将全站仪搬站至1点，以1为测站，以B为后视，观测2点，记录其坐标。

5、将全站仪搬站至2点，以2为测站，以1为后视，观测3点，记录其坐标。

6、将全站仪搬站至3点，以3为测站，以2为后视，观测4点，记录其坐标。

7、将全站仪搬站至4点，以4为测站，以3为后视，观测C 点，记录其坐标。

二、成果计算1、计算纵、横坐标闭合差fx=X C’-XC fy=YC’-YC2、计算导线全长闭合差、相对闭合差 fD=fx+fy22k=1D/f3、计算各点坐标改正数vxi=-fxåDD× vyi=-fyåD×式中：å导线边长之和Di第i点之前导线边长4、计算改正后各点坐标Xi=Xi’+Vxi Yi=Yi’+Vyi5、计算高程闭合差fH=HC’-HC （HC’是C点的高程观测值) 6、计算各点高程改正数vHi=-fHD×7、计算改正后各点高程Hi=Hi’+VHi （Hi’是i点的高程观测值)全站仪坐标放样放样模式有两个功能，即测定放样点和利用内存中的已知坐标数据设置新点。

用于放样的坐标数据可以是内存中的点，也可以是从键盘输入的坐标。

坐标数据可通过传输电缆从计算机装入仪器内存。

导线复测内业计算公式1、坐标反算:D=V(X1-X2)2 +(Y1-Y2)2 (距离)a二arctan (Y2-Y1) + ( X2-X1)(坐标方位角)说明：当厶Y+ △ X+第一象限当A Y+ △ X-第二象限+180 °当A Y- △ X-第三象限+180 °当A Y- △ X+第四象限+360 °直线AB的坐标方位角a AB,称为直线AB的正坐标方位角。

直线BA的坐标方位角a BA称为直线AB的反坐标方位角，也是直线BA的正坐标方位角。

a AB与a BA的坐标相差180度，互为正、反坐标方位角。

即a AB=a BA± 180°2、闭合导线计算(1)闭合差的计算：f B二刀B测-(n-2 ) X 180°(左、右角) 若f f B容即可以经行角度闭合差的调整。

在平差的过程中。

采用平均分配法把闭合差平均分配到各个观测角, 并遵守短边的夹角多分配,长边的夹角少分配的原则, 使各角改正数的总和与反号的闭合差相等。

改正数计算V B =f B* n (反号)改正后的角值B =B测+V( 2) 坐标方位角的推算：a前=久后+180° - B右(右角)a前=口后-180 - B左(左角)（3）坐标增量计算闭合差计算与改正：△ X=l x Cos a AB △ Y I x Sin a AB （I 是距离）fx= £△ X 测fy= £△ Y 测f= V fx2 + fy 2K=f - L=1 - （L -f）v «容（L 是路线的全长）若K v K容可进行坐标增量闭合差的改正，就是将fx、fy按边长成正比反号分配到各坐标增量上。

反之则重测。

改正数计算:Vx（y）= fx（y）-L x I （反号）改正后坐标增量：△ X后=△ X+Vx △ Y后二A Y+ Vy（4）导线点坐标计算：X=X0+\ X 后Y二Y0+XY 后3、附和导线计算（1）闭合差的计算：f B =刀8测-a终-a始+n x 180°（左角）f B =刀8测-a始-a终+n x 180°（右角）若f f B容即可以经行角度闭合差的调整。

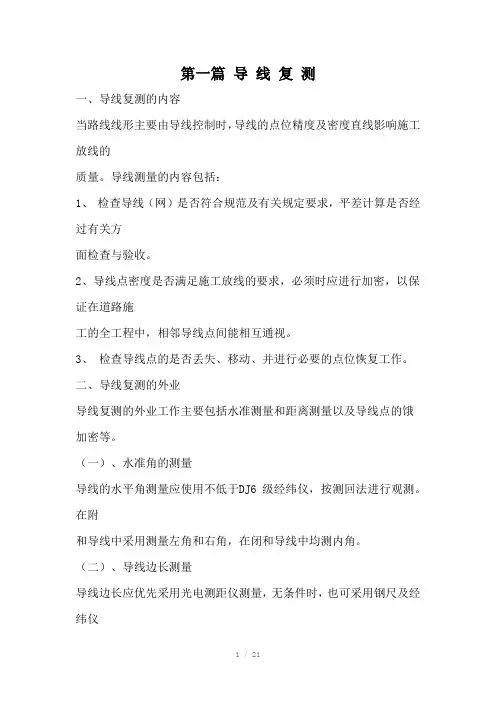

第一篇导线复测一、导线复测的内容当路线线形主要由导线控制时，导线的点位精度及密度直线影响施工放线的质量。

导线测量的内容包括：1、检查导线（网）是否符合规范及有关规定要求，平差计算是否经过有关方面检查与验收。

2、导线点密度是否满足施工放线的要求，必须时应进行加密，以保证在道路施工的全工程中，相邻导线点间能相互通视。

3、检查导线点的是否丢失、移动、并进行必要的点位恢复工作。

二、导线复测的外业导线复测的外业工作主要包括水准测量和距离测量以及导线点的饿加密等。

（一）、水准角的测量导线的水平角测量应使用不低于DJ6 级经纬仪，按测回法进行观测。

在附和导线中采用测量左角和右角，在闭和导线中均测内角。

（二）、导线边长测量导线边长应优先采用光电测距仪测量，无条件时，也可采用钢尺及经纬仪测距，采用测距仪测量导线边长时，距离和竖直角应往返观测一回，距离一测回读数两次，边长采用往测平距，返测平距仅作参考。

（三）、导线测量的技术要求各级主要技术参数表1-1测回数等级导线长度（km）平均边长（km）测角误差（〞）DJ6 DJ2角度闭合差（〞）相对闭合差一级 4 0.5 5 4 2 10 n 1/15000二级 2.4 0.25 8 3 1 16 n 1/10000三级 1.2 0.1 12 2 1 24 n 1/5000(四)、导线加 D2 D1-1原导线不能满足要求时，应进行导线点加密，以保证在道路施工的全过程中，相邻导线间不能通视。

加密的导线点 D1可以采用传统的方法，如线形三角锁、图根导线、交会法等。

然而，随着红 D1-2 （1-1） D1-3外测距仪的广乏使用，特别是全站仪的使用，采用支导线点更为方便。

如图1-1 所示，D1、D2 为已知导线点，待加密点为D1-1、D1-2、……。

现以全站仪支导线为例，简述其导线点加密的一般过程：1、在测站D1 上安置仪器，开机；2、输入测站D1 的坐标、仪器高、棱镜高；3、瞄准后视点D2，输入D2 的坐标或方位角；4、转动望远镜，瞄准待加点D1-1 上的反射棱镜，按下测键，稍后即可得到加密点的坐标。

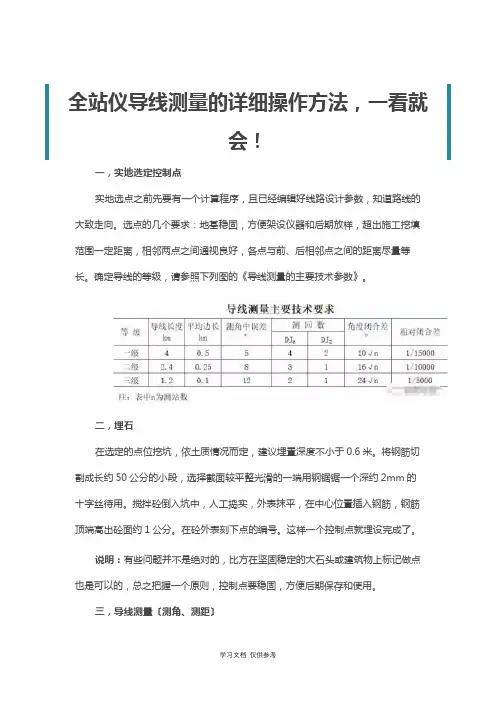

全站仪导线测量的详细操作方法全站仪导线测量的详细操作方法，一看就会！一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。

选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。

确定导线的等级，请参照下图的《导线测量的主要技术参数》。

二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。

将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。

搅拌砼倒入坑中，人工捣实，表面抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。

在砼表面刻下点的编号。

这样一个控制点就埋设完成了。

说明：有些问题并不是绝对的，比如在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。

三，导线测量（测角、测距）为了方便大家学习和理解，我以一个案例来进行演示。

案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。

将相邻两点连接后，就组成了导线线路图，如下图：测量方案从G1点向G4点方向测量，测量的水平角为左角。

导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。

按技术要求，每个测站需观测两个测回。

开始前的一些常识说明导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。

水平角：是指两条相邻导线边组成的夹角。

左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。

前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。

比如测站在G2点时，G2的后方点是G1，前方点是D1。

盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。

全站仪导线测量的详细操作方法，一看就会！一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。

选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。

确定导线的等级，请参照下列图的《导线测量的主要技术参数》。

二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。

将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。

搅拌砼倒入坑中，人工捣实，外表抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。

在砼外表刻下点的编号。

这样一个控制点就埋设完成了。

说明：有些问题并不是绝对的，比方在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。

三，导线测量〔测角、测距〕为了方便大家学习和理解，我以一个案例来进行演示。

案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。

将相邻两点连接后，就组成了导线线路图，如下列图：测量方案从G1点向G4点方向测量，测量的水平角为左角。

导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。

按技术要求，每个测站需观测两个测回。

开始前的一些常识说明导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。

水平角：是指两条相邻导线边组成的夹角。

左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。

前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。

比方测站在G2点时，G2的后方点是G1，前方点是D1。

盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。

测回：盘左〔正镜〕观测完前方点和后方点的过程叫做上半测回，盘右〔倒镜〕观测完前方点和后方点的过程叫做下半测回。

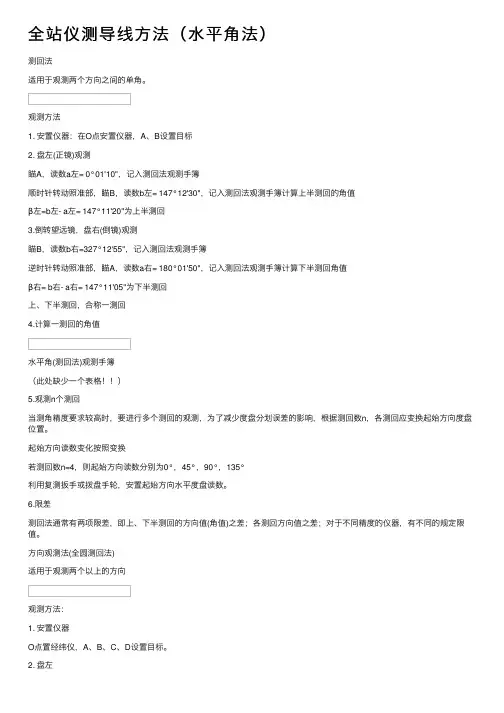

全站仪测导线⽅法（⽔平⾓法）测回法适⽤于观测两个⽅向之间的单⾓。

观测⽅法1. 安置仪器：在O点安置仪器，A、B设置⽬标2. 盘左(正镜)观测瞄A，读数a左= 0°01'10"，记⼊测回法观测⼿簿顺时针转动照准部，瞄B，读数b左= 147°12'30"，记⼊测回法观测⼿簿计算上半测回的⾓值β左=b左- a左= 147°11'20"为上半测回3.倒转望远镜，盘右(倒镜)观测瞄B，读数b右=327°12'55"，记⼊测回法观测⼿簿逆时针转动照准部，瞄A，读数a右= 180°01'50"，记⼊测回法观测⼿簿计算下半测回⾓值β右= b右- a右= 147°11'05"为下半测回上、下半测回，合称⼀测回4.计算⼀测回的⾓值⽔平⾓(测回法)观测⼿簿（此处缺少⼀个表格！！）5.观测n个测回当测⾓精度要求较⾼时，要进⾏多个测回的观测，为了减少度盘分划误差的影响，根据测回数n，各测回应变换起始⽅向度盘位置。

起始⽅向读数变化按照变换若测回数n=4，则起始⽅向读数分别为0°，45°，90°，135°利⽤复测扳⼿或拨盘⼿轮，安置起始⽅向⽔平度盘读数。

6.限差测回法通常有两项限差，即上、下半测回的⽅向值(⾓值)之差；各测回⽅向值之差；对于不同精度的仪器，有不同的规定限值。

⽅向观测法(全圆测回法)适⽤于观测两个以上的⽅向观测⽅法：1. 安置仪器O点置经纬仪，A、B、C、D设置⽬标。

2. 盘左对零度，瞄A，再顺时针瞄B、C、D、A，第⼆次瞄A称为归零，分别读数，记⼊⼿簿，上半测回。

3. 盘右瞄A、逆时针瞄D、C、B、A，分别读数记⼊⼿簿，下半测回。

4. 上、下半测回，组成⼀测回观测n测回时，起始⽅向读数变化为180°/n。

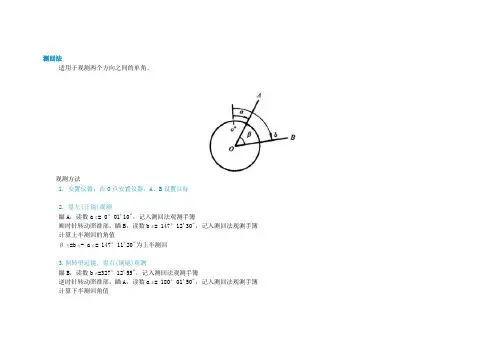

测回法适用于观测两个方向之间的单角。

观测方法1. 安置仪器：在O点安置仪器，A、B设置目标2. 盘左(正镜)观测瞄A，读数a左= 0°01'10"，记入测回法观测手簿顺时针转动照准部，瞄B，读数b左= 147°12'30"，记入测回法观测手簿计算上半测回的角值β左=b左- a左= 147°11'20"为上半测回3.倒转望远镜，盘右(倒镜)观测瞄B，读数b右=327°12'55"，记入测回法观测手簿逆时针转动照准部，瞄A，读数a右= 180°01'50"，记入测回法观测手簿计算下半测回角值β右= b右- a右= 147°11'05"为下半测回上、下半测回，合称一测回4.计算一测回的角值水平角(测回法)观测手簿（此处缺少一个表格！！）5.观测n个测回当测角精度要求较高时，要进行多个测回的观测，为了减少度盘分划误差的影响，根据测回数n，各测回应变换起始方向度盘位置。

起始方向读数变化按照变换若测回数n=4，则起始方向读数分别为0°，45°，90°，135°利用复测扳手或拨盘手轮，安置起始方向水平度盘读数。

6.限差测回法通常有两项限差，即上、下半测回的方向值(角值)之差；各测回方向值之差；对于不同精度的仪器，有不同的规定限值。

方向观测法(全圆测回法)适用于观测两个以上的方向观测方法：1. 安置仪器O点置经纬仪，A、B、C、D设置目标。

2. 盘左对零度，瞄A，再顺时针瞄B、C、D、A，第二次瞄A称为归零，分别读数，记入手簿，上半测回。

3. 盘右瞄A、逆时针瞄D、C、B、A，分别读数记入手簿，下半测回。

4. 上、下半测回，组成一测回观测n测回时，起始方向读数变化为180°/n。

5.计算＊计算两倍照准差(2C)2C=盘左-(盘右±180°)＊计算各方向平均值平均读数=[盘左+(盘右±180°)]/2＊A方向平均值，填写在括号内＊计算归零后的方向值＊计算各方向的测回平均值＊计算各目标间水平角值6.限差＊半测回归零差＊上、下半测回同一方向的方向值之差＊各测回的方向差根据不同精度的仪器有不同的规定水平角(测回法)观测手簿。

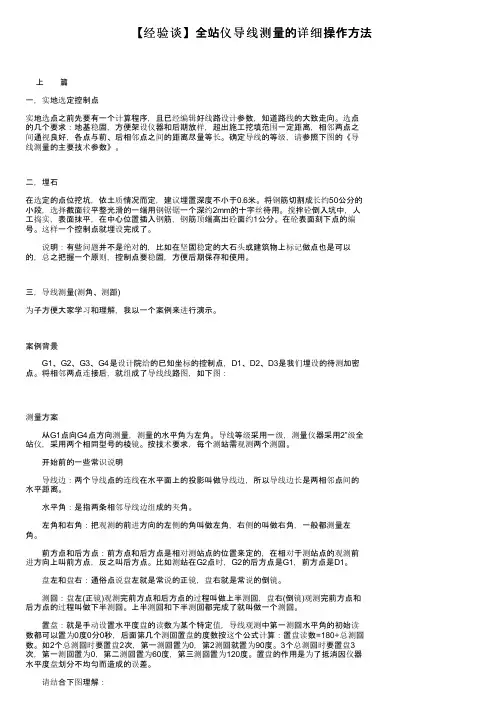

【经验谈】全站仪导线测量的详细操作方法上篇 一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。

选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。

确定导线的等级，请参照下图的《导线测量的主要技术参数》。

二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。

将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。

搅拌砼倒入坑中，人工捣实，表面抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。

在砼表面刻下点的编号。

这样一个控制点就埋设完成了。

说明：有些问题并不是绝对的，比如在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。

三，导线测量(测角、测距)为子方便大家学习和理解，我以一个案例来进行演示。

案例背景 G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。

将相邻两点连接后，就组成了导线线路图，如下图： 测量方案 从G1点向G4点方向测量，测量的水平角为左角。

导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。

按技术要求，每个测站需观测两个测回。

开始前的一些常识说明 导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。

水平角：是指两条相邻导线边组成的夹角。

左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。

前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。

比如测站在G2点时，G2的后方点是G1，前方点是D1。

盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。

测回：盘左(正镜)观测完前方点和后方点的过程叫做上半测回，盘右(倒镜)观测完前方点和后方点的过程叫做下半测回。

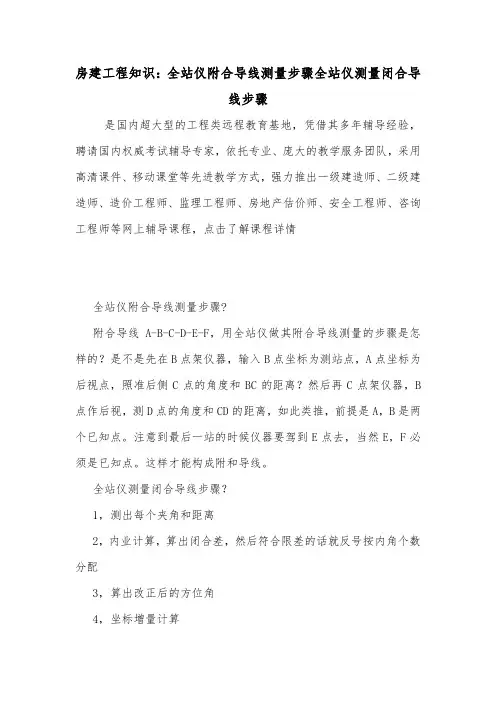

房建工程知识：全站仪附合导线测量步骤全站仪测量闭合导
线步骤
是国内超大型的工程类远程教育基地，凭借其多年辅导经验，聘请国内权威考试辅导专家，依托专业、庞大的教学服务团队，采用高清课件、移动课堂等先进教学方式，强力推出一级建造师、二级建造师、造价工程师、监理工程师、房地产估价师、安全工程师、咨询工程师等网上辅导课程，点击了解课程详情
全站仪附合导线测量步骤?
附合导线A-B-C-D-E-F，用全站仪做其附合导线测量的步骤是怎样的？是不是先在B点架仪器，输入B点坐标为测站点，A点坐标为后视点，照准后侧C点的角度和BC的距离？然后再C点架仪器，B 点作后视，测D点的角度和CD的距离，如此类推，前提是A，B是两个已知点。

注意到最后一站的时候仪器要驾到E点去，当然E，F必须是已知点。

这样才能构成附和导线。

全站仪测量闭合导线步骤？
1，测出每个夹角和距离
2，内业计算，算出闭合差，然后符合限差的话就反号按内角个数分配
3，算出改正后的方位角
4，坐标增量计算
5，得出每个点的坐标。

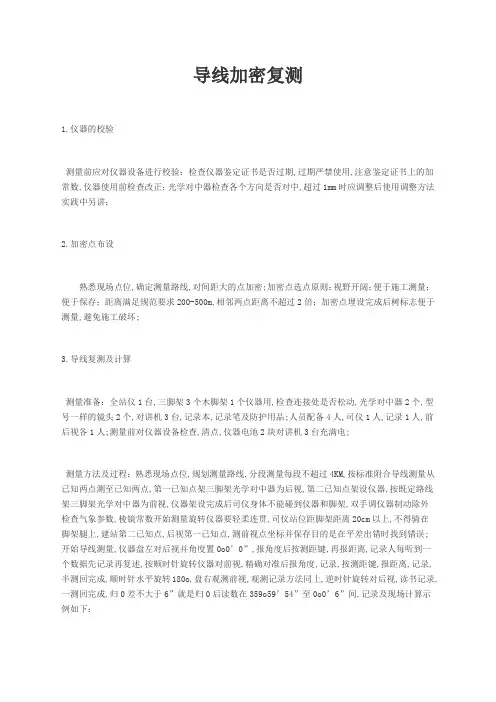

导线加密复测1.仪器的校验测量前应对仪器设备进行校验：检查仪器鉴定证书是否过期,过期严禁使用,注意鉴定证书上的加常数,仪器使用前检查改正；光学对中器检查各个方向是否对中,超过1mm时应调整后使用调整方法实践中另讲；2.加密点布设熟悉现场点位,确定测量路线,对间距大的点加密;加密点选点原则：视野开阔；便于施工测量；便于保存；距离满足规范要求200-500m,相邻两点距离不超过2倍；加密点埋设完成后树标志便于测量,避免施工破坏;3.导线复测及计算测量准备：全站仪1台,三脚架3个木脚架1个仪器用,检查连接处是否松动,光学对中器2个,型号一样的镜头2个,对讲机3台,记录本,记录笔及防护用品;人员配备4人,司仪1人,记录1人,前后视各1人;测量前对仪器设备检查,清点,仪器电池2块对讲机3台充满电;测量方法及过程：熟悉现场点位,规划测量路线,分段测量每段不超过4KM,按标准附合导线测量从已知两点测至已知两点,第一已知点架三脚架光学对中器为后视,第二已知点架设仪器,按既定路线架三脚架光学对中器为前视,仪器架设完成后司仪身体不能碰到仪器和脚架,双手调仪器制动除外检查气象参数,棱镜常数开始测量旋转仪器要轻柔连贯,司仪站位距脚架距离20cm以上,不得骑在脚架腿上,建站第二已知点,后视第一已知点,测前视点坐标并保存目的是在平差出错时找到错误;开始导线测量,仪器盘左对后视并角度置0o0’0”,报角度后按测距键,再报距离,记录人每听到一个数据先记录再复述,按顺时针旋转仪器对前视,精确对准后报角度,记录,按测距键,报距离,记录,半测回完成,顺时针水平旋转180o,盘右观测前视,观测记录方法同上,逆时针旋转对后视,读书记录,一测回完成,归0差不大于6”就是归0后读数在359o59’54”至0o0’6”间,记录及现场计算示例如下：点编号盘左角度盘右角度平均角度盘左距离盘右距离平均距离后视0o0’0” 180o00’03”测站前视190o30’30 10o30’37”190o30’30” 30’34” 190o30’32”注：斜体红字为计算值,取位按单进双退原则;开始第二测回,方法同第一测回,对后视时输任意角度不要为整数如：90o30’10”,目的是避免读数时凑数,观测记录同第一测回,完成后两测回水平角差不大于6”,超限补测至合格为止,距离超过3mm时补测至合格角度超限距离合格时可只补测角度,距离超限时补整个测回,合格后依次向前视方向搬站,测第二站,依次类推测至第三四已知点;3．3 数据整理：一个测段完成后整理数据,示例如下：打开睿智测绘软件ESDPS,点导线平差附合导线,输入测量数据输入前可参照左下角工程向导示例文件,输入完成后保存原始数据,点数据处理开始计算,本项目按二级执行;导线测量的主要技术要求等级导线长度Km平均边长Km测距中误差mm测角中误差″测距相对中误差测回数方位角闭合差″相对闭合差DJ1DJ2DJ6三等143≤±20≤±≤1/150000 610－≤1/55000四等9≤±18≤±≤1/80000 46－5≤1/35000一级4≤±15≤±5≤1/30000－2410≤1/15000二级≤±15≤±8≤1/14000－1316≤1/10000三级≤±15≤±12≤1/7000－1224≤1/5000计算结果合格报经理部签字认可后方可使用;。

导线复测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!导线复测流程一、准备工作阶段。

在进行导线复测之前，需要做好充分的准备。

为了方便大家学习和理解，我以一个案例来进行演示。

案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。

将相邻两点连接后，就组成了导线线路图，如下图：测量方案从G1点向G4点方向测量，测量的水平角为左角。

导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。

按技术要求，每个测站需观测两个测回。

开始前的一些常识说明导线边：两个导线点的连线在水平面上的投影叫做导线边，所以导线边长是两相邻点间的水平距离。

水平角：是指两条相邻导线边组成的夹角。

左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。

前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。

比如测站在G2点时，G2的后方点是G1，前方点是D1。

盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。

测回：盘左（正镜）观测完前方点和后方点的过程叫做上半测回，盘右（倒镜）观测完前方点和后方点的过程叫做下半测回。

上半测回和下半测回都完成了就叫做一个测回。

置盘：就是手动设置水平度盘的读数为某个特定值，导线观测中第一测回水平角的初始读数都可以置为0度0分0秒，后面第几个测回置盘的度数按这个公式计算：置盘读数=180÷总测回数。

如2个总测回时要置盘2次，第一测回置为0，第2测回就置为90度。

3个总测回时要置盘3次，第一测回置为0，第二测回置为60度，第三测回置为120度。

置盘的作用是为了抵消因仪器水平度盘划分不均匀而造成的误差。

请结合下图理解：测量步骤步骤1，在控制点上架设已经鉴定、校正合格的全站仪，按实际情况设置气温、气压等参数，精确对中、整平，由于不测量高程所以仪高和镜高可以随意。

两个棱镜分别立在测站点前、后的相邻控制点上，本案例的测站顺序是G2-D1-D2-D3 -G3。

全站仪导线测量方案1. 引言全站仪是一种用于进行测量、定位和建筑实际控制工作的现代测量仪器，广泛应用于土木工程、建筑工程和测绘工作中。

其中，导线测量是全站仪最常见的使用场景之一。

本文将介绍全站仪导线测量的方案和步骤。

2. 测量准备在进行全站仪导线测量之前，需要进行以下准备工作：2.1 选择合适的测量设备选择适合工程需求的全站仪仪器。

根据实际测量需求确定仪器的测量精度、观测距离等参数。

考虑工程现场的复杂性和操作难度，选择合适的全站仪型号。

2.2 设置测量控制点根据测量范围和精度要求，在工程现场设置控制点。

控制点的设置要均匀分布、位置明确，并能提供稳定的观测基准。

2.3 建立测量基准建立测量基准是保证测量精度的重要一步。

通过使用高精度GPS测量技术，建立工程测量基准点，为后续测量提供准确的参考。

3. 导线测量步骤进行全站仪导线测量的步骤如下：3.1 设置全站仪将全站仪稳固地安装在三脚架上，确保仪器水平。

通过调整水平器和调节螺旋杆，使仪器保持水平状态。

3.2 测量起点和终点选择起点和终点，使用全站仪的指向仪器的目标功能，将仪器准确对准目标点。

3.3 观测和记录目标点坐标使用全站仪的观测功能，观测起点和终点的坐标，并记录下来。

全站仪可通过内部软件实时显示测量结果，将坐标数据保存到内部存储设备或连接到计算机进行保存和处理。

3.4 做标记和测量其他目标点根据设计要求和实际需求，在导线线路上做标记，并使用全站仪对其进行测量。

逐一测量各个目标点的坐标，并记录下来。

3.5 计算导线线路参数根据测量得到的导线线路的各个目标点坐标，可以进行进一步的计算。

通过计算线路的长度、高差、倾斜角等参数，为后续工作提供准确的数据基础。

4. 数据处理与分析通过全站仪测量得到的导线线路数据可以进行进一步的处理和分析。

主要包括以下内容：4.1 数据精度分析对测量数据进行精度分析，评估测量结果的可靠性和精度。

可以使用统计学方法对数据进行分析，计算测量误差和置信区间等。

全站仪测量导线方法
全站仪测量导线的方法通常包括以下步骤：
1. 设置全站仪：选择合适的测站位置，并使用三脚架将全站仪稳固地设置在上面。

根据实际情况，可能需要调整仪器的水平和垂直位置。

2. 准备导线：根据需要，使用杆子、标杆或其他适当的测量材料沿着需要测量的方向铺设导线。

3. 定位观测：使用全站仪的定位观测功能，对导线的起点和终点进行观测和记录。

通过观测仪器显示的坐标数据，可以确定导线的起点和终点的空间位置。

4. 测量导线点：在导线上选择一些特定的点，并使用全站仪进行测量。

可以使用仪器的距离测量、角度测量和高差测量功能，测量导线上的每个点的空间位置。

5. 记录测量数据：将测量到的数据记录下来，包括每个点的空间坐标，距离、角度和高差等数据。

6. 数据处理：根据需要，使用全站仪的数据处理软件将测量数据导入计算机，并进行数据处理。

可以计算导线上各个点之间的距离、角度和高差差等，并生成相应的测量报告。

7. 验证测量结果：根据需要，可以进行验证性观测，以确保测量结果的准确性和可靠性。

例如，在导线的起点和终点进行再观测，或者在导线上选择一些额外的点进行测量。

8. 结束测量：测量完成后，将全站仪撤离，并将测量数据进行备份和存档。

需要注意的是，全站仪测量导线的具体方法和步骤可能因具体的测量任务和仪器型号而有所差异，上述步骤仅供参考。

在进行全站仪测量前，应仔细阅读仪器的使用说明，并根据实际需求进行操作。

实验八全站仪导线测量一、目的和要求（1）了解导线测量的基本概念、外业的操作方法、内业的计算方法。

（2）以闭合导线为例，使用全站仪完成外业测角、量边等工作；使用手工计算的方式进行内业处理。

二、仪器和工具全站仪（苏州一光OTS612B）主机1台、三脚架1个、棱镜2个、记录板1个、对讲机2个、记号笔1支、函数计算器1个。

三、方法与步骤（1）在一块比较开阔的场地上，选择A、1、2、3四个点，相邻点的距离大于100米。

四个点的相对位置如图所示：（2）在A点架设全站仪，对中整平。

（3）分别在1、3点架设反光棱镜，注意架设棱镜时，尽量使棱镜杆竖直。

（4）测边。

测量直线A3、A1的水平距离。

将全站仪的望远镜十字丝中心分别瞄准1、3点的棱镜镜面中心，按【测距】键，等待数秒后，屏幕上显示出平距（可多按几次测距，取平均值），将其结果记录到附表七中。

（5）测角。

以测回法测量βA为例，首先，将全站仪架设在A点，对中整平后，盘左位置（注意盘左的识别，以屏幕上显示的罗马字符Ⅰ为准）将望远镜十字丝照准3点的棱镜杆，注意尽量照准棱镜杆与地面接合的尖部，不要照棱镜面。

按二次【置零】键，使得水平角读数显示为0°0′00″，并在附表七中记录此时的读数。

其次，顺时针转动照准部到1点，记录屏幕上显示的水平角读数。

再次，倒转望远镜，切换成盘右位置（注意盘右的识别，以屏幕上显示的罗马字符Ⅱ为准），将望远镜十字丝照准1点的棱镜杆（此时不要置零），并记录下此时的水平角读数，逆时针转动照准部到3点，记录屏幕上显示的水平角读数。

最后，计算盘左、盘右角度的平均值。

（6）在A点完成测距、测角任务后，将全站仪依次架设到1、2、3点，分别完成水平角β1、β2、β3测量工作及直线1A、12、23、3A的测距工作。

（7）计算各导线点坐标。

假定：导线边A1的坐标方位角αA1=120°，A点坐标：X A=500，Y A=500。

分别推算1、2、3点的坐标，并填到附表八里。
