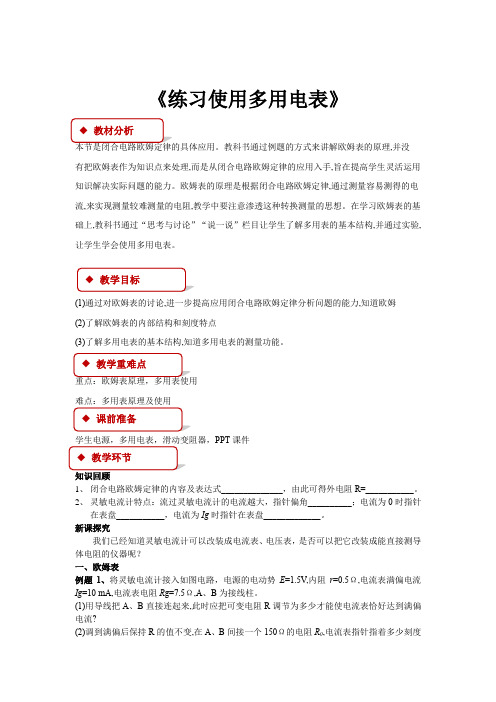

《练习使用多用电表》本节是闭合电路欧姆定律的具体应用。
教科书通过例题的方式来讲解欧姆表的原理,并没 有把欧姆表作为知识点来处理,而是从闭合电路欧姆定律的应用入手,旨在提高学生灵活运用 知识解决实际问题的能力。
欧姆表的原理是根据闭合电路欧姆定律,通过测量容易测得的电 流,来实现测量较难测量的电阻,教学中要注意渗透这种转换测量的思想。
在学习欧姆表的基 础上,教科书通过“思考与讨论”“说一说”栏目让学生了解多用表的基本结构,并通过实验, 让学生学会使用多用电表。
(1)通过对欧姆表的讨论,进一步提高应用闭合电路欧姆定律分析问题的能力,知道欧姆 (2)了解欧姆表的内部结构和刻度特点(3)了解多用电表的基本结构,知道多用电表的测量功能。
重点：欧姆表原理，多用表使用难点：多用表原理及使用 学生电源，多用电表，滑动变阻器，PPT 课件 知识回顾1、 闭合电路欧姆定律的内容及表达式______________，由此可得外电阻R=___________。
2、 灵敏电流计特点：流过灵敏电流计的电流越大，指针偏角__________；电流为0时指针在表盘___________，电流为Ig 时指针在表盘_____________。
新课探究我们已经知道灵敏电流计可以改装成电流表、电压表，是否可以把它改装成能直接测导体电阻的仪器呢？ 一、欧姆表例题1、将灵敏电流计接入如图电路，电源的电动势E =1.5V,内阻r =0.5Ω,电流表满偏电流Ig =10 mA,电流表电阻R g=7.5Ω,A 、B 为接线柱。
(1)用导线把A 、B 直接连起来,此时应把可变电阻R 调节为多少才能使电流表恰好达到满偏电流?(2)调到满偏后保持R 的值不变,在A 、B 间接一个150Ω的电阻R 0,电流表指针指着多少刻度◆ 教材分析◆ 教学目标◆ 教学重难点◆ ◆ 课前准备◆◆ 教学环节◆的位置?(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?（4）当A、B间不接入任何导体时，电路中无电流，指针指在什么位置？此时A、B间电阻为多大？即电流表指针指到满偏10mA时表示AB间接入电阻_______Ω；指针指到表盘中间5mA时表示AB间接入电阻_______Ω；指针不动即指在0mA时表示AB间接入电阻_______Ω。
教学过程一、复习预习1.预习内容:闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1。
多用电表的外观:（1）表盘:多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
外形如图,正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分.（2）挡位:多用电表正面下半部为选择开关,它的四周刻有各种测量项目和量程。
包括直流电流、直流电压、交流电压、电阻。
（3）其他:欧姆调零旋钮，指针定位螺丝和测试笔的插孔。
2.多用电表的使用：（1）多用电表使用完毕，表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。
（2）红黑表笔的接法:无论选择何种档位,都要确保电流从红笔流入多用电表,从黑笔流出。
（3）档位的选择：在不超过量程的基础上尽可能使用小量程。
（4）欧姆档的使用：①内部构造：如图所示②操作步骤a.机械调零b.选择合适的欧姆档，将红黑表笔短接，进行欧姆调零，使指针指向0刻度（位于表盘的右侧）c.测电阻时,指针必须指在中值电阻附近，否则要重新选择欧姆档d.更换欧姆档位后必须重新进行欧姆调零3.多用电表的读数（1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线,只是“50”相当于“5 mA”。
（2）欧姆档的读数：读数×倍率（3）二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极。
4.注意事项(1）忌不调零就使用多用电表。
(2）忌搞错连接方式,测电压需并联,测电流需串联。
（3）忌搞反直流电流方向,直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。
(4)忌用手接触测试笔的金属杆,特别在测电阻时.(5)忌不进行欧姆表调零,就用多用电表测电阻值。
(6）忌只看读数不乘倍率.(7)改换欧姆挡量程后，忌不重新调零.（8）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档.（9）不论使用哪一挡位，电流必须从红表笔流入多用电表,从黑表笔流出。
基础再现·深度思考【注意事项】 1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”． 2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮． 3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联． 4．刻度线有三条：上为电阻专用，中间为电流、电压、交流直流共用，下为交流2.5 V专用． 5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．
课堂探究·突破考点考点一多用电表的使用例1 (2011·北京理综· 21(1用如图6所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量： S (1旋动部件________ ，使指针对准电流的“0”刻线． (2将K 旋转到电阻挡“×100”的位置． (3将插入“＋”、“－”插孔的 T ______，使表笔短接，旋动部件 0刻线指针对准电阻的 ________(填“0刻线”或“∞刻线”．图6
课堂探究·突破考点 (4将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从 ADC 下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量． A．将K旋转到电阻挡“×1 k”的位置 B．将K 旋转到电阻挡“×10”的位置 C．将两表笔的金属部分分别与被测电阻的两根引线相接 D．将两表笔短接，旋动合适部件，对电表进行校准。
练习使用多用电表一、基础知识（一）欧姆表原理（多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部: 接被测电阻R x.全电路电阻R总＝R g＋R＋r＋R x。
2、工作原理：闭合电路的欧姆定律I＝错误!。
3、刻度的标定：红黑表笔短接（被测电阻R x＝0)时,调节调零电阻R,使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零．(1）当I＝I g时,R x＝0，在满偏电流I g处标为“0”．（图甲）(2）当I＝0时，R x→∞，在I＝0处标为“∞"．（图乙）(3)当I＝错误!时，R x＝R g＋R＋r,此电阻是欧姆表的内阻，也叫中值电阻．（二）多用电表的功能多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程．外形如图所示:上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路,将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡,测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接,观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮,使指针指在欧姆表的“0”刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项(1）表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔,黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．(2）区分“机械零点”与“欧姆零点"．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字,读数时注意乘以相应量程的倍率．(4）使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6）测电阻时每换一挡必须重新欧姆调零．（7）使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．（四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处．(1）断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开,然后接到红黑表笔间，若有阻值(或有电流）说明元件完好,若电阻无穷大(或无电流）说明此元件断路．不能用欧姆表检测电源的情况．(2）短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零,故障应是短路。
汾湖高级中学高三物理同步练习
班级____________ 姓名____________ 成绩____________ §10.7 练习使用多用电表1
一、欧姆表
1、 欧姆表的原理
欧姆表是据_________定律制成的测量电阻的仪表，可直接读出电阻
值，比用伏安法测电阻方便。
原理：调零时：Ig=_________ 测量时： I= _________
只要将对应Rx 值的电流刻度Ⅰ改为阻值Rx ，即为欧姆表。
由于I 与R 的非线性关系，表盘上电流刻度是_____的，其对应的电
阻刻度却是______的电阻零刻度在电流满偏处。
2、 注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。
二、多用电表
1、 原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量
时只使用其中的一部分电路，其他部分不起作用。
（1）直流电流挡
直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表
（2）直流电压挡：
直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表
（3）欧姆挡(欧姆表)
2、 多用电表的表面结构，多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构
如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的，其刻度是分布______的，最下面一
条刻度线左侧标有“V ”是用于测交流电压的，
其刻度是_________的。
多用电表表面的下半部分
为选择开关，周围标有测量功能的区域和量程。
多用电表表面还有一对正、负插孔。
红表笔插
____插孔，黑表笔插____插孔，插孔上面的旋钮
叫____________，用它可进行电阻调零，另外，
在表盘和选择开关之间还有一个____________,
用它可以进行机械调零，即旋转该调零螺丝，可
使指针（在不接入电路中时）指在______端“0”
刻线。
命题人 吴 芳 审核人 吴 芳 日期 _ 12.29 _
3、使用步骤及注意事项
（1）使用前
① __________：调节欧姆表调零螺丝，使指针指向_______端O点；
② __________：将选择开关置于欧姆表某一挡后，红、黑表笔短接，使指针指向________
的零（即右端“0”）。
（2）使用中
①使待测电阻和外电路_______。
②不能用手接触表笔的金属部分。
③使指针指在_______附近。
④换挡时________。
(3)使用后：
将选择开关置于________挡或_______挡，并将表笔从插孔拔出，如长期不用应将电池取出。
4、用多用电表测电阻的步骤
(1)调整定位螺丝，使指针指向电流的零刻度．
(2)选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，
再使指针指向∞.
(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再
与标定值进行比较．
(4)选择开关改置“×100”挡，重新进行欧姆调零．
(5)再将两表笔分别接触标定值为几十千欧的电阻两端，读出指示的电阻值，然后断开表笔，
与标定值进行比较．
(6)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．
三、二极管的单向导电性
二极管是用半导体材料制成的电子元件，
它有二个引线，一根叫正极，另一根叫负
极，二极管的表示符号是__________。
将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极
误差分析
1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．
3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．
4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．
5．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．
注意事项
1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．
2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．
4．刻度线有三条：上为电阻专用，中间为电流、电压、交流直流共用，下为交流2.5 V专用．5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．
7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．测电阻时每换一挡必须重新欧姆调零．
9．在研究二极管的单向导电性时，切记在二极管正向导通的情况下电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极易烧坏二极管．
10．使用完毕，选择开关要置于OFF挡．长期不用，应把表内电池取出．
考点一多用电表的使用
例1(2011·北京理综·21(1))用如图4所示的多用电表测量电阻，
要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：
(1)旋动部件________，使指针对准电流的“0”刻线．
(2)将K旋转到电阻挡“×100”的位置．
(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，
使指针对准电阻的________(填“0刻线”或“∞刻线”)．
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了
得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按
_____的顺序进行操作，再完成读数测量．图4 A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
考点二多用电表的读数
例2如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图
(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电
阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，
则所测电流为______mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V. 考点三用多用电表探索黑箱内的电学元件
例3如图6所示，已知黑箱外有A、B、C三只接线柱，黑箱内有一只定值电阻
和一个二极管，它们的两端都直接接在接线柱上．用多用电表依次测三只接线柱
红表笔 A A B C C B
黑表笔 B C C B A A
阻值(Ω)10015050 2 k 2.1 k100
考点四用多用电表检查电路故障
例4如图7所示的电路中，1、2、3、4、5、6为连接点的标号．
在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，
需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
(1)为了检测小灯泡及3根导线，在连接点1、2已接好的情况下，应图7
当选用多用电表的________挡．在连接点1、2同时断开的情况下，应
当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．。
