工厂供电设计工厂供电设计是指对工厂的电力供应系统进行设计，确保工厂能够获得稳定、可靠、安全的电力供应。
以下是一些建议和步骤，供您参考：1. 确定电力需求：首先需要明确工厂的电力需求，包括设备、照明、空调等各项用电设备的功率需求，并预留适当的余量。
2. 分析用电特点：对工厂用电特点进行分析，包括用电负荷的大小、峰值等，以便选择适当的供电装置。
3. 设计供电系统：根据工厂用电需求和用电特点，设计供电系统，并决定是否采用主供电和备用供电，以保证电力供应的可靠性和连续性。
4. 考虑用电安全：确保供电系统稳定可靠，并考虑电气安全措施，如接地系统、过载保护、漏电保护等，以提高用电设备和人员的安全。
5. 选择供电设备：选择适当的供电设备，如变压器、开关柜、配电盘等，并确保设备符合工厂用电需求和安全要求。
6. 进行容量计算：根据工厂的用电负荷和用电需求，进行供电系统的容量计算，包括变压器容量、主干线容量等。
7. 进行线路布置：对供电线路进行布置，包括主干线、分支线路、配电线路等，确保供电线路的合理布局和安全性。
8. 进行系统联络：对供电系统进行系统联络设计，确保各个供电设备之间的互联性和互补性，以提高供电系统的可靠性。
9. 进行设备选型：根据工厂的用电需求和供电系统设计，选择适当的供电设备，如变压器、开关柜、配电盘等，并确保设备符合工厂用电需求和安全要求。
10. 进行施工和验收：根据供电系统设计方案，进行供电系统的施工，并进行验收工作，确保供电系统能够正常运行和符合安全要求。
以上是一些工厂供电设计的基本步骤和建议，具体的设计方案还需根据工厂的具体情况进行细化和完善。
建议您咨询专业的电力设计和施工单位，以确保供电系统的可靠性和安全性。
工厂配电系统工程设计方案1.项目概述本项目是一家大型工厂的配电系统工程设计方案，旨在满足工厂设备的电力需求。
2.设计要求2.1 设计目标本设计方案要求达到以下目标：1.确保电力供应的稳定性和可靠性；2.满足工艺流程和设备的电力需求；3.保证人员和设备的安全；4.实现高效的能源利用。
2.2 设计范围该工厂的配电系统设计范围包括：1.进线柜及变压器；2.高中低压配电柜；3.微机监控系统；4.电缆、线路、电缆桥架、地网等配套设施。
2.3 技术要求本设计方案需要满足以下技术要求：1.配电设备要符合国家、行业和地方规定；2.线路和设备布置要满足操作和维护要求；3.尽可能采用低压配电系统，以提高整体效率；4.按照工艺要求设计配电系统；5.高可靠性和高稳定性；6.具备完善的安全保护措施；7.具备自动化管控功能。
3.系统设计3.1 进线柜及变压器进线柜及变压器是整个配电系统的核心，主要功能是将高压电源转换成适用于工厂生产的低压电力。
进线柜一般选择交流SF6环网柜或交流铠装移开式箱式变电站，变压器可采用三相干式变压器或油浸式变压器。
3.2 高中低压配电柜高中低压配电柜的作用是将低压电力供应到各个用电设备。
根据工艺和设备的需求，采用各式各样的配电柜。
在选择高中低压配电柜时，要满足其耐久性、防护等级、散热条件、可靠性和保护功能等要求。
3.3 微机监控系统微机监控系统可以监测配电设备运行情况，可以实现遥控、遥信、遥测和故障诊断功能。
同时，还可以对配电设备的用电负荷进行管理，提高能源利用率。
3.4 电缆、线路、电缆桥架、地网等配套设施电缆、线路、电缆桥架、地网等配套设施是配电系统必要的组成部分。
其主要作用是将电力输送到各个用电设备。
在设计配套设施时，要考虑电缆、线路的敷设位置、质量及防护措施。
同时要选择适当的电缆桥架和地网，以确保安全和可靠性。
4.安全保障措施为确保人员和设备的安全，本设计方案要求采取以下措施：1.配置漏电保护器，以筛查出现漏电情况；2.具备过压和过流保护功能；3.配置防火、防爆、防雷等安全设施；4.安装配电室自动灭火系统。
厂房电气工程方案一、项目概况本项目为某某公司新建厂房电气工程，占地面积10000平方米，建筑面积6000平方米，包括车间、办公楼、库房及停车场等，周边环境无高压电力线路、无雨水倒灌及无辐射源等干扰。
二、电气系统设计1. 供电系统本项目的供电方式为供电点近，选用市电作为主要电源。
供电电压等级为380V/220V三相四线制。
电气主线采用双回路供电设计，保障主要设备的运行。
2. 配电系统本项目将分别设置两个配电房，根据各自负荷情况分别设置主配电柜和备用配电柜。
设备的具体配置及其参数如下：a）主配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流不小于400A，保护等级不小于IP54.b）备用配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流为不小于200A，保护等级不小于IP54。
3. 接地系统本项目采用TT接地方式，通过设置接地网和接地极等措施，可确保电气设备及人身安全。
4. 照明系统a）根据相关标准要求，厂房内将设置适量的照明灯具，确保作业区域照度大于300lux。
b）选用国产优质照明设备，品牌如飞利浦、欧司朗等。
5. 系统接地a）本项目采用单点接地，采用标准导体进行接地。
b）场地内的各个建筑物及设备均要求连接到接地电网上。
三、电气监控系统1. 总控制室设计总控制室，配备PLC、DCS等控制设备，实现对厂房内各设备的远程监控。
2. 消防监控本项目将安装消防报警系统，设备包括烟感、手报、声光报警器等，以便对火灾进行及时监控和报警。
3. 温度监控选用温度传感器和温度控制器，对厂房内的温度进行实时监控和报警。
4. 设备状态监控设备状态监控主要包括电机运行状态、电气设备运行状态、照明设备状态等，以便实时了解设备运行情况。
四、安全保障1. 设备安全采用过载保护装置、漏电保护装置等，确保设备运行安全可靠。
工厂供电课题设计方案报告一想到工厂供电，脑海里瞬间浮现出无数的电线、变压器、配电柜，还有那些日夜运转的机器。
我闭上眼睛，仿佛能听到电流的嗡嗡声，感受到那种强大的能量。
好了，言归正传，下面是我对工厂供电课题的设计方案。
1.项目背景随着我国工业化的快速推进，工厂供电系统的重要性日益凸显。
一个稳定、高效的供电系统，不仅关系到工厂的生产效率，还直接影响到产品质量和安全生产。
因此，本项目旨在针对现有工厂供电系统存在的问题，提出一套切实可行的设计方案，以提高供电系统的稳定性和效率。
2.设计目标（1）确保供电系统的稳定性和可靠性，降低故障率。
（2）提高供电效率，降低能耗。
（3）满足工厂生产需求，适应未来发展。
3.设计方案（1）供电系统布局优化在设计之初，我们要充分考虑工厂的地理位置、占地面积、生产工艺等因素，进行合理的供电系统布局。
具体措施如下：①将高压供电线路尽量布置在工厂周边，减少对厂区内部的干扰。
②低压供电线路采用辐射式布局，确保供电半径合理，降低线损。
③适当增加配电柜的数量，缩短供电距离，提高供电效率。
（2）设备选型及配置①变压器：选择高效、低噪音的变压器，降低能耗，提高供电质量。
②电缆：选用优质电缆，降低线损，提高供电效率。
③配电柜：配置智能化的配电柜，实现远程监控和故障诊断。
④保护和控制系统：采用先进的保护和控制系统，提高供电系统的安全性和稳定性。
（3）供电系统智能化①实现供电系统的远程监控，实时掌握供电状态，及时发现并处理故障。
②建立供电系统数据库，对供电数据进行实时采集和分析，为优化供电策略提供依据。
③利用技术，实现供电系统的自适应调节，提高供电效率。
（4）节能措施①优化供电设备，提高设备效率，降低能耗。
②采用节能型变压器和电缆，降低线损。
③合理调整供电策略，减少无效供电。
④推广绿色能源，如太阳能、风能等，降低化石能源消耗。
4.实施步骤（1）项目启动：明确项目目标、任务分工和时间节点。
（2）调研分析：对现有供电系统进行调研，分析存在的问题和改进方向。
厂用电受电方案一、方案背景自从我踏入电力行业，已经有十年之久。
这十年间，我见证了无数厂用电项目的崛起与成长。
今天，我要分享的厂用电受电方案，是我结合多年经验，精心策划的一份方案。
二、项目概述1.安全可靠：确保电力系统在运行过程中，不会对人员及设备造成安全隐患。
2.节能环保：降低能源消耗，提高能源利用率，减少对环境的影响。
3.智能化：实现电力系统运行数据的实时监控，便于分析、调整和优化。
三、方案内容1.受电系统设计（1）电源接入根据工厂所在地区的电力资源情况，选择合适的电源接入方式。
如：高压直接接入、低压接入、光伏发电等。
（2）受电装置选用高效、可靠的受电装置，确保电力系统在运行过程中的稳定性。
受电装置包括：变压器、电缆、断路器、保护器等。
（3）配电系统根据工厂用电需求，设计合理的配电系统。
包括：配电柜、电缆、配电线路等。
2.运行与维护（1）运行监控采用先进的监控设备，实时监测电力系统的运行状态，包括电压、电流、功率等参数。
（2）故障处理建立完善的故障处理机制，确保在发生故障时，能够迅速、准确地找到故障点，并进行处理。
（3）定期检查与维护对电力系统进行定期检查和维护，确保设备处于良好状态，延长使用寿命。
3.节能措施（1）优化设备选型选用高效、节能的电力设备，降低能源消耗。
（2）合理布局合理布局电力系统，降低线损。
（3）智能调控采用智能调控技术，根据工厂用电需求，实时调整电力系统运行状态，提高能源利用率。
四、项目实施1.前期准备（1）项目立项根据工厂需求，编写项目建议书，提交相关部门审批。
（2）设计审查组织专家对设计方案进行审查，确保方案的科学性、合理性和可行性。
2.施工阶段（1）设备采购根据设计方案，采购所需的电力设备。
（2）施工安装按照设计方案，进行电力系统的施工安装。
3.调试与验收（1）调试在施工完成后，对电力系统进行调试，确保系统运行正常。
（2）验收组织专家对电力系统进行验收，确保项目达到预期目标。
课程设计工厂供电
一、引言
随着信息技术的发展，计算机的普及，计算机课程设计受到了广大学
子们的重视，学生要完成实际的课程设计，就必须要有一定的供电来支持。
现在，给学生提供课程设计工厂供电的需求正在增加，因此，本文旨在提
出一种可行的课程设计工厂供电方案，帮助学生更好地完成课程设计。
二、工厂供电方案
1.课程设计工厂主要采用220V交流电源，采用普通照明电源接入计
算机，该电源主要是以变压器分配电压，进行稳定输出，以保证计算机的
正常运行。
2.为了提高安全性，建议采用地线接入，地线可以帮助电源设备以及
软件设施的正常运行，能够有效的降低热失控，防止计算机短路而发生意外。
3.工厂供电系统采用可编程控制器，便于用户设置各种功能参数，通
过软件调节系统温度，以及各种智能监控系统，提高电源系统的质量。
4.为了充分利用电力，工厂动力电源系统采用变频调速，可以根据实
际情况调整电源功率，节省电力消耗。
三、工厂供电系统设计
1.工厂供电系统应采用多极性接线系统，采用高品质电源线，以防止
线路热失控而发生意外。
工厂供电的设计下载带有 Google 工具栏的 Firefox，上网冲浪更惬意一、工厂供电的意义和要求工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
二、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。

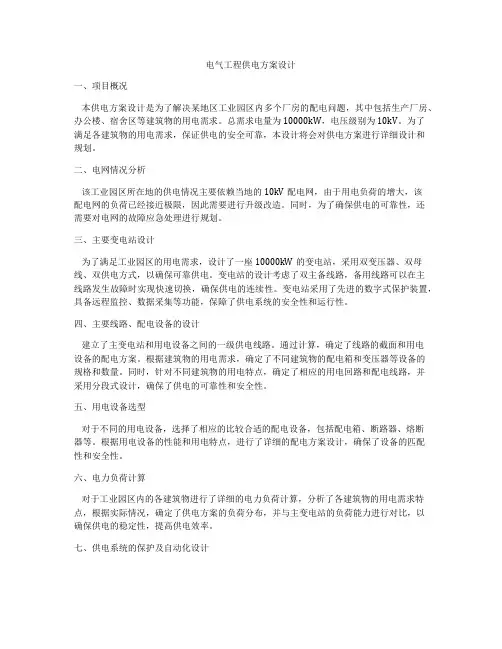

电气工程供电方案设计一、项目概况本供电方案设计是为了解决某地区工业园区内多个厂房的配电问题，其中包括生产厂房、办公楼、宿舍区等建筑物的用电需求。
总需求电量为10000kW，电压级别为10kV。
为了满足各建筑物的用电需求，保证供电的安全可靠，本设计将会对供电方案进行详细设计和规划。
二、电网情况分析该工业园区所在地的供电情况主要依赖当地的10kV配电网，由于用电负荷的增大，该配电网的负荷已经接近极限，因此需要进行升级改造。
同时，为了确保供电的可靠性，还需要对电网的故障应急处理进行规划。
三、主要变电站设计为了满足工业园区的用电需求，设计了一座10000kW的变电站，采用双变压器、双母线、双供电方式，以确保可靠供电。
变电站的设计考虑了双主备线路，备用线路可以在主线路发生故障时实现快速切换，确保供电的连续性。
变电站采用了先进的数字式保护装置，具备远程监控、数据采集等功能，保障了供电系统的安全性和运行性。
四、主要线路、配电设备的设计建立了主变电站和用电设备之间的一级供电线路。
通过计算，确定了线路的截面和用电设备的配电方案。
根据建筑物的用电需求，确定了不同建筑物的配电箱和变压器等设备的规格和数量。
同时，针对不同建筑物的用电特点，确定了相应的用电回路和配电线路，并采用分段式设计，确保了供电的可靠性和安全性。
五、用电设备选型对于不同的用电设备，选择了相应的比较合适的配电设备，包括配电箱、断路器、熔断器等。
根据用电设备的性能和用电特点，进行了详细的配电方案设计，确保了设备的匹配性和安全性。
六、电力负荷计算对于工业园区内的各建筑物进行了详细的电力负荷计算，分析了各建筑物的用电需求特点，根据实际情况，确定了供电方案的负荷分布，并与主变电站的负荷能力进行对比，以确保供电的稳定性，提高供电效率。
七、供电系统的保护及自动化设计对于供电系统的保护和自动化进行了详细的设计，包括供电系统的绝缘监测、过载保护、短路保护、接地保护以及远程监控等。

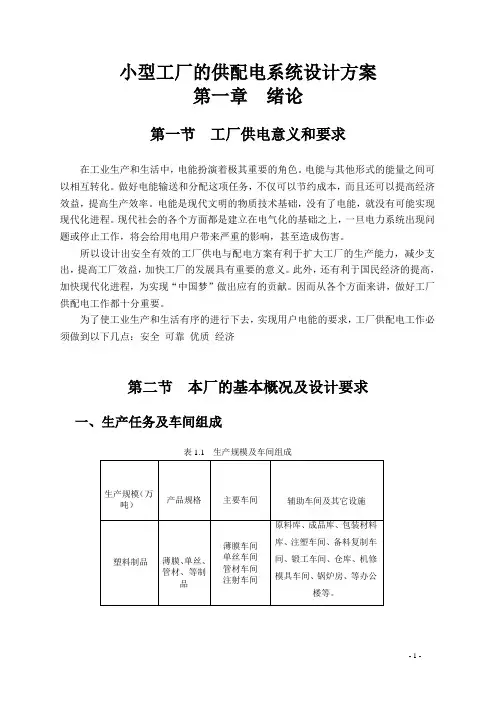

小型工厂的供配电系统设计方案第一章绪论第一节工厂供电意义和要求在工业生产和生活中，电能扮演着极其重要的角色。
电能与其他形式的能量之间可以相互转化。
做好电能输送和分配这项任务，不仅可以节约成本，而且还可以提高经济效益，提高生产效率。
电能是现代文明的物质技术基础，没有了电能，就没有可能实现现代化进程。
现代社会的各个方面都是建立在电气化的基础之上，一旦电力系统出现问题或停止工作，将会给用电用户带来严重的影响，甚至造成伤害。
所以设计出安全有效的工厂供电与配电方案有利于扩大工厂的生产能力，减少支出，提高工厂效益，加快工厂的发展具有重要的意义。
此外，还有利于国民经济的提高，加快现代化进程，为实现“中国梦”做出应有的贡献。
因而从各个方面来讲，做好工厂供配电工作都十分重要。
为了使工业生产和生活有序的进行下去，实现用户电能的要求，工厂供配电工作必须做到以下几点：安全可靠优质经济第二节本厂的基本概况及设计要求一、生产任务及车间组成1.1二、负荷性质及负荷情况①根据本工厂的实际情况，得出结论：生产车间为三班制，其余的为单班或两班制。
该厂全年最大负荷利用小时数为5000小时，属于三级负荷。
②全厂包涵5个车间变电所，每个车间包涵其独立的用电设备，全厂总的有功功率为kW P 261030=，全厂总的无功功率为var 17339330k .Q =，全厂总的视在功率为A kV .S ⋅=58398830。
三、供电需求①本工厂从位于该厂南侧1公里的某变电所取得10千伏架空线路的电源。
②变电所的整定时间为2秒，本厂配电所应不大于1.3秒。
③在总配变电所10千伏侧计量。
④要求本厂的功率因数值在0.9以上。
⑤供电系统技术数据：变电所提供的电源系统为无限大，母线上的电压为10千伏，发生短路时，容量为200兆伏安。
供电系统如图1.1所示[1]。
图1.1 供电系统图四、本厂自然条件1、气象条件①最高温度为35°C 。
②土壤中0.7～1米深处一年中最热月平均温度为20°C 。
工厂供电课程设计示例一、设计任务书（示例）（一）设计题目X X机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。
最后按要求写出设计说明书，绘出设计图纸。
（三）设计依据1、工厂总平面图，如图11-3所示2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，日最大负荷持续时间为6 h 。
该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。
低压动力设备均为三相，额定电压为380伏。
电气照明及家用电器均为单相，额定电压为220伏。
本厂的负荷统计资料如表11-3所示。
表11-3 工厂负荷统计资料（示例）3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为 2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。
干线首端所装设的高压断路器断流容量为500 MV A。
此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.7 s。
为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。
4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26 °C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20 。

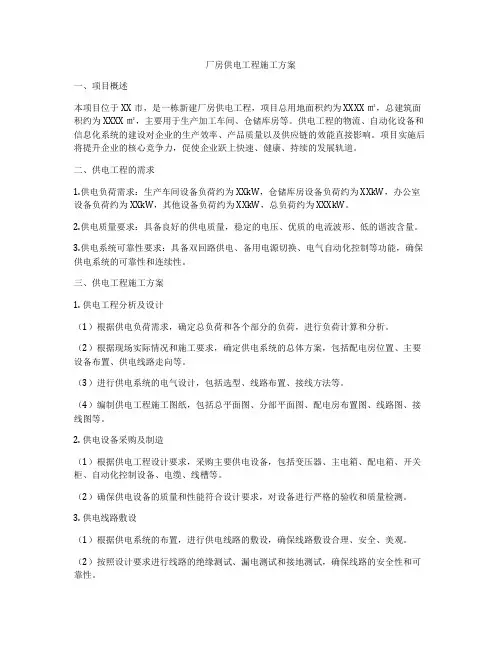

厂房供电工程施工方案一、项目概述本项目位于XX市，是一栋新建厂房供电工程，项目总用地面积约为XXXX㎡，总建筑面积约为XXXX㎡，主要用于生产加工车间、仓储库房等。
供电工程的物流、自动化设备和信息化系统的建设对企业的生产效率、产品质量以及供应链的效能直接影响。
项目实施后将提升企业的核心竞争力，促使企业跃上快速、健康、持续的发展轨道。
二、供电工程的需求1.供电负荷需求：生产车间设备负荷约为XXkW，仓储库房设备负荷约为XXkW，办公室设备负荷约为XXkW，其他设备负荷约为XXkW，总负荷约为XXXkW。
2.供电质量要求：具备良好的供电质量，稳定的电压、优质的电流波形、低的谐波含量。
3.供电系统可靠性要求：具备双回路供电、备用电源切换、电气自动化控制等功能，确保供电系统的可靠性和连续性。
三、供电工程施工方案1. 供电工程分析及设计（1）根据供电负荷需求，确定总负荷和各个部分的负荷，进行负荷计算和分析。
（2）根据现场实际情况和施工要求，确定供电系统的总体方案，包括配电房位置、主要设备布置、供电线路走向等。
（3）进行供电系统的电气设计，包括选型、线路布置、接线方法等。
（4）编制供电工程施工图纸，包括总平面图、分部平面图、配电房布置图、线路图、接线图等。
2. 供电设备采购及制造（1）根据供电工程设计要求，采购主要供电设备，包括变压器、主电箱、配电箱、开关柜、自动化控制设备、电缆、线槽等。
（2）确保供电设备的质量和性能符合设计要求，对设备进行严格的验收和质量检测。
3. 供电线路敷设（1）根据供电系统的布置，进行供电线路的敷设，确保线路敷设合理、安全、美观。
（2）按照设计要求进行线路的绝缘测试、漏电测试和接地测试，确保线路的安全性和可靠性。
（3）对线路进行标识和编号，便于后期检修和维护。
4. 供电系统调试（1）对供电系统进行初步调试，包括主变压器调压、电流电压检测、开关柜接线等。
（2）对供电系统的自动化控制系统进行程序编写和调试，确保系统的正常运行和稳定性。
工厂供配电系统设计设计完整版首先，工厂供配电系统的设计需要根据工厂的用电负荷大小来确定供电方案。
通常，工厂的用电负荷较大，采用的是高压供电方式。
设计师需要考虑负荷特性、峰值负荷以及用电频率等因素，合理选择变电站容量和供电方式。
其次，工厂供配电系统的设计需要考虑电源的可靠性和备份电源的设置。
为了保证供电的连续性和可靠性，设计师需要合理设置备用电源，并确保备用电源能够及时切换，以防止供电中断。
备用电源可以采用发电机组、UPS（不间断电源）等设备。
第三，工厂供配电系统的设计需要合理设置变电站和配电箱。
变电站是将电压从高压变为低压的设备，通常需要设置在离工厂用电负载近的位置，以减小输电损耗。
配电箱是将电能分配到不同的用电设备的设备，需要按照用电设备的功率需求和距离设置合适的容量和数量，以保证供电的稳定性。
第四，工厂供配电系统的设计还需要考虑电缆线路和接地系统的设置。
电缆线路的选择和布线需要考虑电流负荷、线路长度以及绝缘材料等因素。
设计师需要合理选择电缆规格和适当设置电缆支架、电缆槽等设备。
同时，接地系统的设置也是非常重要的，可以使用接地网、接地电极等设备来确保电源的接地可靠性和用电设备的安全性。
最后，工厂供配电系统的设计还需要考虑电能质量问题。
电能质量是指电流、电压的波形、幅值、频率的稳定性等因素，直接关系到用电设备的正常运行和寿命。
设计师需要合理选择电力设备，保证电源的稳定性和电能的纯净度，同时也需要考虑到用电设备对电能质量的要求，采取合适的电能质量改善措施，如滤波器、稳压器等设备。
综上所述，工厂供配电系统设计需要考虑工厂的用电负荷、供电可靠性、备用电源、变电站和配电箱设置、电缆线路和接地系统布置以及电能质量等因素。
设计师需要综合考虑工厂的实际情况，合理设计供配电系统，以满足工厂的用电需求，确保电力供应的质量和安全。
工厂供电电气设计整体方案第一篇：工厂供电电气设计整体方案工厂供配电电气设计整体方案本工厂供配电仿真系统结合高等院校课程教学的特点设计的一典型的工矿企业供配电仿真系统，内容包括一次设备和二次保护设备。
本系统适用广泛，可对电力系统人员进行电力操作培训，也可对工矿企事业供配电人员进行培训，一次开关设备针对企业如石油、钢厂等的特点，可以满足大电流启动的要求。
本系统按照劳动和社会保障部编制的《变配电室值班电工国家职业标准》及相关培训考核的要求设计，符合国家和部颁的有关技术标准及规范。
1．系统组成整套系统以开关柜、微机保护等设备为硬件核心，集中供配电的主要功能，利用自动控制技术、计算机数字信号处理技术和数字化信息技术将教学系统相互关联的各部分连接为一个有机的教学整体。
采用工业应用实际产品，对一次开关设备和二次保护设备按照现场操作要求进行操作，了解当今电力系统运行情况和操作规程。
采用典型的主接线方式，简单清晰，设备少，操作方便，便于扩建和采用成套配电装置。
2．适用范围本工厂供配电仿真系统主要适用于以下范围：1）对入网人员进行设备的安装、调试、日常运行监视、检验维修等工作的专业培训。
2）典型客户配电实训系统注重对学生实际操作技能方面的培养，以培养学生掌握电力系统复杂操作的技能技巧和增强分析、判断、排除各种复杂故障的能力及提高突发事件的处理应对能力为重点。
教学内容全面，可对电力系统不同专业的人员进行培训，教学专业包括：电气运行、继电保护、仪表、计量、电力营销、供用电人员等，教学内容包括厂内变电站系统（典型客户配电所的使用环境与功能，配电系统主接线方式、配电设备配置的基本原理与实际操作技能，学会常见故障的分析与排查）、低压配电系统和综合自动化系统三大部分。
通过该系统培训可以提高上述技术专业相关工种岗位的综合业务技能水平。
3）适合于电力系统电力运行、继电保护、直流电源、仪表、计量、供用电技术、电力营销专业人员的技术比赛、技术鉴定和技术考核（包括业务受理、供用电合同修签、业扩现场勘查、供电方案设计审核、配电工程竣工验收、客户停送电、用电检查人员对客户设备安全运行、继电保护、合同履约、电能表抄表、业务变更现场勘查、用电检查现场模拟、电能计量装置现场核校验、现场装表接电模拟以及变配电值班等现场实际操作、技能实训、考核和技术鉴 1定）。
工厂电力工程设计方案一、项目背景随着工业化和城市化进程的加快，我国对电力的需求呈现逐年增长的趋势。
作为工业生产的重要能源，电力在整个经济发展中起着至关重要的作用。
因此，对电力工程的规划和设计显得异常重要。
本项目是针对某工厂进行电力工程的设计，旨在为工厂提供高效、稳定的电力供应，满足工厂生产和用电的需求。
二、项目概况1. 项目名称：某工厂电力工程设计2. 项目地点：某工业区3. 项目规模：工厂占地面积约100亩4. 项目用电需求：约20000kW5. 项目建设内容：包括变电站、配电线路、照明、动力等电气设施三、项目设计内容1. 变电站设计变电站是整个电力工程的核心设施，它承担着将高压电能转变成适合供工厂使用的中低压电能的重要任务。
因此，变电站的设计是电力工程中最为重要和复杂的环节之一。
在本工厂电力工程设计中，我们将采用110kV高压侧进线，35kV中压配电，10kV低压供电的接线方式，以保证工厂用电的安全可靠。
为了满足工厂用电的需求，变电站将采用双主变和双备用变的设计，以保证供电的可靠性和稳定性。
此外，变电站还将配备相应的保护装置和控制设备，以确保变电设备及用电设备的安全使用。
2. 配电线路设计在明确了变电站的设计方案后，我们将根据工厂的布局和用电需求，设计相应的配电线路。
配电线路应设计成合理的回路结构，以充分利用电能、降低能耗，并且考虑到后期的设备维护和供电负荷的扩展性。
3. 照明设计在照明设计中，我们将考虑到工厂建筑的布局、用房的功能和人员活动的需要，设计合适的照明方案，保证工厂内部的良好照明效果并减少能源浪费。
4. 动力设计在动力设计中，我们将根据工厂的生产工艺和设备要求，设计合适的动力供电方案，保证电力设备的正常运行和生产设备的安全可靠使用。
四、项目实施计划1. 前期准备阶段（1个月）：进行项目规划、方案设计、设备选型等准备工作。
2. 设计编制阶段（3个月）：进行详细的电力工程设计、设备采购和施工方案编制。
工厂供电课程设计设计题目：专业班级：学生姓名：指导教师：设计时间：目录前言 (3)一、负荷计算和无功功率计算及补偿 (4)二、变电所位置和形式的选择 (6)三、变电所主变压器台数的选择 (6)四、变电所主接线方案的选择 (7)五、短路电流的计算 (8)六、变电所一次设备的选择与校验 (10)七、变电所继电保护的设计及整定 (15)八、防雷和接地装置的确定 (18)九、心得和体会 (19)十、参考文献 (20)附录:（一）东江轧钢降压变电所主接线电气原理图（二）东江轧钢降压变电所电气设备明细表前言本课程设计为东江轧钢降压变电所电气设计。
在设计中，为了使论文的思路更加清晰，结构更加紧凑，我们采取了先叙述理论，然后介绍设计的思路及结果的总体结构。
后者包括相关的计算、设计、设备的选择及校验。
我们知道，课程设计是教学过程中的一个重要环节，通过课程设计可以巩固本课程理论知识，掌握供配电设计的基本方法。
通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。
本设计可分以下几个部分：负荷计算和无功功率计算及补偿；变电所位置和形式的选择；变电所主变压器台数和容量及主接线方案的选择；短路电流的计算；变电所一次设备的选择与校验；变电所二次回路方案选择及继电保护的整定；防雷和接地装置的确定；心得和体会；附参考文献。
由于设计者知识掌握的深度和广度有限，本设计尚有不完善的地方，敬请老师、同学批评指正！(一)负荷计算和无功功率计算1.1基本理论及计算公式负荷计算的方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
在负荷计算时，采用需要系数法对各个车间进行计算，并将照明和动力部分分开计算，照明部分最后和宿舍区照明一起计算。
主要计算公式有： 有功功率：30*e e P P K 无功功率:视在功率:计算电流:1.2各车间的计算结果东江轧钢厂各车间负荷计算结果如下表：厂房编号厂房名称负荷类别设备容量kw 需要系数功率因数cos φtan φP30/kw Q30/kw 1原料仓库动力2100.30.651.176373.71照明50.610302燃料车间动力1500.60.80.759067.5照明50.810403办公楼动力450.40.651.171821.06照明120.7108.404冶炼车间动力3600.50.651.17180210.6照明80.9107.205制坯车间动力2400.650.80.75156117照明80.810 6.406热轧车间动力4500.60.80.75270202.5照明150.8101207机修车间动力2600.350.71.029192.82照明70.810 5.608冷轧车间动力3800.50.651.17190222.3照明100.810809成品仓库动力800.40.80.753224照明90.8107.2010生活区照明2100.650.90.48136.565.52总计1288.31097.01表一：东江轧钢厂负荷计算结果1.3总负荷的计算取全厂的同时系数为：0.95p K ∑=，0.97q K ∑=，则全厂的计算负荷为：kwp P i 9.12233.1288*95.095.0101)(3030===∑103030()10.970.97*1097.011064.01vari i Q q k ====∑22301223.91064.011621.74S kV A=+=⋅30301621.742464.053*0.383*0.38S I A===1.4无功功率补偿由以上计算可得变压器低压侧的视在计算负荷为：这时低压侧的功率因数为： (2)1223.9cos 0.7551621.74φ==为使高压侧的功率因数≥0.90，则低压侧补偿后的功率因数应高于0.90，取：'cos 0.95φ= 。
工程项目供电方案一、项目概述工程项目供电方案是对某一工程项目进行供电工程设计和规划的一份详细方案。
工程项目供电方案是工程项目前期规划和设计阶段重要的技术文件，它对电力供应系统的合理设计、稳定运行和安全管理起着至关重要的作用。
本项目为某高新技术产业园内的一处厂区，需进行供电方案设计。
二、项目背景该高新技术产业园位于城市郊区，占地面积较大，拥有多家高新技术企业，涉及到电子、通讯、智能装备等领域。
其中一处厂区需要进行供电方案设计，该厂区占地约10万平方米，其中包括一处厂房、办公楼、研发中心和生产车间等。
三、供电方案设计要求1. 供电可靠性要求高：该厂区内的设备和设施对电力供应的要求非常高，不能出现停电现象，以免造成生产事故和损失。
2. 供电稳定性要求高：该厂区内的一些生产设备和实验设备对电压波动很敏感，要求电压波动范围小，电压稳定性好。
3. 供电安全性要求高：由于该厂区内涉及到一些高压设备、高压线路和变电设备，对供电系统的安全性要求很高，不允许发生电力事故。
4. 供电方案要求可持续发展：该项目需要符合环保、能源节约和可持续发展的要求，尽可能利用新能源和清洁能源。
四、供电方案设计内容1. 供电系统规划设计：根据厂区规模、用电负荷和用电设备特点，设计合理的供电系统结构，包括电源线路布置、变电站位置、配电系统布置等。
2. 变电系统设计：设计合理的变电系统，包括变电站布置、变压器容量、高低压开关设备选型等。
3. 配电系统设计：设计合理的配电系统，包括配电房布置、低压配电线路布置、配电柜选型等。
4. 电力监控系统设计：设计合理的电力监控系统，包括远程监控系统、智能电表等。
5. 新能源利用规划：根据环保和可持续发展要求，设计合理的新能源利用规划，如太阳能发电、风能发电等。
五、供电方案设计流程1. 项目调研：对该厂区的用电情况、用电特点、生产工艺进行调研，并收集相关资料。
2. 供电方案论证：对调研资料进行分析和论证，确定供电方案的基本框架。
某轧钢厂供电系统项目设计方案第一章绪论1.1供电的含义及要求在钢厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中轧钢厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
电能的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠：应满足电能用户对供电可靠性的要求。
（3）优质：应满足电能用户对电压和频率等质量的要求（4）经济：供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
本次设计是轧钢厂供配电系统设计。
轧钢厂规模的不断扩大，轧钢产耗电功率越来越高，保障合理配置电力系统再变配电所的有效利用，提高电能利用率，提高轧钢厂功率因数，现今轧钢产规模扩大对生产的可靠性要求也十分高，为了能更好的为工业服务，保证生产和生活需要，并做好节能和环保，根据轧钢厂供电计划，确保供电在工厂中正常运行。
工厂供电项目设计方案1 绪论1.1引言供配电技术，就是研究电力的供应及分配的问题。
电力，是现代工业生产、民用住宅、及其事业单位的主要能源和动力，是现代文明的物质技术基础。
没有电力，就没有国民经济的现代化。
因此，电力供电如果突然中断，则将对这些用电部门造成严重和深远的影响。
故，做好供配电供电工作，对于保证正常的工作、学习和生活将有十分重要的意义。
供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求]5[：(1)安全：在电力的供应、分配及使用中，不发生人身事故和设备事故。
(2)可靠：应该满足电力用户对供电可靠性和连续性的要求。
(3)优质：应该满足电力用户对电压质量和频率质量的要求。
(4)经济：应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗流量。
另外，在供配电工作中，还应合理的处理局部和全局，当前与长远的关系，即要照局部和当前利益，又要有全局观点，能照顾大局才适合发展。
我们这次的课程设计的题目是：某变电所一次系统设计。
作为工厂随着时代进步的推进和未来的发展，对工厂的设施建设提出了很大的要求。
因此，在做供配电设计工作时，要为未来的发展提供足够的空间。
1.2设计原则]5[工厂供电设计必须遵循以下原则：1、遵守规程、执行政策必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
2、安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
3、近期为主、考虑发展应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
4、全局出发、统筹兼顾按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
1.3本设计所做的主要工作目前世界上机械生产能源和动力主要来源于电能。
电网的正常运行是保证机械生产安全前提。
根据设计任务书的要求，结合实际情况和市场上现有的电力产品及其技术，本文主要做了以下工作：1、负荷计算变配电所的负荷计算，是根据所提供的负荷情况进行的，本文列出了负荷计算表，得出总负荷。
2、一次系统图跟据负荷类别及对供电可靠性的要求进行负荷计算，绘制一次系统图，确定变电所高、低接线方式。
对它的基本要求，即要安全可靠又要灵活经济，安装容易维修方便。
3、电容补偿按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。
由手册或产品样本选用所需无功功率补偿柜的规格和数量。
4、变压器选择根据电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器型号。
5、短路电流计算工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限大容量系统供电进行短路计算。
求出各短路点的三相短路电流及相应有关参数。
6、高、低压设备选择及校验参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择高、低压配电设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。
并根据需要进行热稳定和力稳定检验，并列表表示。
7、电缆的选择为了保证供电系统安全、可靠、优质、经济地运行，进行电缆截面选择时必须满足发热条件：电缆(包括母线)在通过正常最大负荷电流即线路计算电流时产生的发热温度，不应超过其正常运行时的最高允许温度。
2负荷计算及电容补偿]5[2.1负荷计算的方法负荷计算有需要系数法和二项式法两种方法。
由于本供配电所用电部门较多，用电设备台数较多，设计采用需要系数法予以确定。
1．单台组用电设备计算负荷的计算公式 (1).有功计算负荷(单位为kW)：30d e P K P = (2-1)式中 30P —设备有功计算负荷(单位为kW)；e P —用电设备组总的设备容量(不含备用设备容量，单位为kW)； d K —用电设备组的需要系数。
(2).无功计算负荷(单位为kvar)3030tan Q P φ= (2-2)式中 30Q —设备无功计算负荷(单位为kvar)；tan φ—对应于用电设备组功率因数cos φ的正切值。
(3).视在计算负荷(单位为kVA)3030cos P S φ=(2-3) 式中 30S —视在计算负荷(单位为kVA)；cos φ—用电设备组的功率因数。
(4).计算电流(单位为A)30I =式中 30I —计算电流(单位为A)；30S —用电设备组的视在功率(单位为kVA)； N U —用电设备组的额定电压(单位为kV)。
2．多组用电设备计算负荷的计算公式 (1).有功计算负荷(单位为kW)i P P K P 3030∑=∑ (2-5)式中30P —多组用电设备有功计算负荷(单位为kW)；30i P ·∑—所有设备组有功计算负荷30P 之和； p K ∑•—有功负荷同时系数，可取0.85～0.95。
(2).无功计算负荷(单位为kvar)i Q Q 30q 30K ∑=∑ (2-6)式中 30Q —多组用电设备无功计算负荷(单位为kvar)；30i Q ∑—所有设备组无功计算负荷30Q 之和； q K ∑—无功负荷同时系数，可取0.8～0.95。
(3).视在计算负荷(单位为kVA) 23023030Q P S += (2-7) (4).计算电流(单位为A)N3030U 3S I = (2-8)(5).功率因数3030S P cos =φ (2-9)2.2负荷统计计算根据提供的资料，列出负荷计算表。
因设计的需要，计算了各负荷的有功功率、无功功率、视在功率、计算电流等。
表中生活区的照明负荷中已经包括生活区各用户的家庭动力负荷。
具体负荷的统计计算见表2-1。
表 2-1某变电所一次系统设计负荷计算表2.1电容补偿由表2-1知：1597.7kVA S ，r 1233.85kva Q ，1015.02kW P 303030===，因此该厂380V 侧最大负荷时的功率因数为64.0=ϕCOS 供电部门要求该厂10kV 进线侧最大负荷时的功率因数不应低于0.9。
考虑到主变压器的无功损耗远大于有功损耗，因此380V 侧最大负荷时功率因数应稍大于0.9，本文取0.93来计算380V 侧所需无功功率补偿容量：Qc )]93.0tan(arccos )64.0s [tan(arcco 02.1015-= =1015.02(1.201-0.395) =817.88kvar选PGJ1型低压自动补偿屏，并联电容器为BW0.4-75-1/3型，采用其方案1（主屏）1台与方案3（辅屏）10台相组合，总共容量75kvar ×11=825kvar 。
无功补偿后工厂380V 侧的负荷计算：var85.408825123302.1015'30'30k Q kWP =-==kVAQ P S 27.109485.40802.1015222'302'30'30=+=+=补偿后低压侧的功率因素：932.0cos '30'30==Q P ϕ无功补偿后工厂10KV 侧的负荷计算：kW P P P 1.1025'30'‘30=+= var k 3.384'30''30=+=Q Q Q kVA S 8.109430= A I 18.6330= 94.0cos =ϕ3变压器选择及主接线方案确定3.1主变压器台数选择选择主变压器台数时应考虑下列原则：1．应满足用电负荷对供电可靠性的要求。
对供有大量一、二级负荷的变电所，应采用两台变压器，以便当一台变压器发生故障或检修时，另一台变压器能对一、二级负荷继续供电。
对只有二级而无一级负荷的变电所，也可以只采用一台变压器，但必须有备用电源。
2．对季节性负荷或昼夜负荷变动较大，适于采用经济运行方式的变电所，可采用两台变压器。
3．当负荷集中且容量相当大的变电所，虽为三级负荷，也可以采用两台或多台变压器。
4．在确定变电所台数时，应适当考虑负荷的发展，留有一定的余地。
3.2主变压器容量选择根据工厂的负荷性质和电源情况，工厂变电所的主变压器可有下列两种方案： 1．只装一台主变压器的变电所主变压器容量S 应满足全部用电设备总计算负荷30S 的需要，即 30.S S T N ≥ (3-1)根据式(3-1)，主变选用一台接线方式为S9-1250/10型变压器，根据民用建筑规要求主变压器的负载率不宜大于85%，而kVA S 5.1062%851250=⨯=。
显然满足要求。
至于供配电所的二级负荷的备用电源，由与邻近单位相联的高压联络线来承担。
因此装设一台主变压器时选一台接线方式为S9-1250/10型低损耗配电变压器。
2．装有两台主变压器的变电所每台变压器的容量N S 应同时满足以下两个条件：(1)任一台变压器单独运行时，应满足总计算负荷30S 的大约60%至70%的需要，即()30.7.06.0S S T N -= (3-2)(2)任一台变压器单独运行时，应满足全部一、二级负荷的需要，即()I I +I ≥30.S S T N (3-3) ()()VA S S k 765.99-656.560.1-0.630==()()kV S S 27.33011.9089.6507.174,=++=≥∏I因此选两台接线方式为D.yn11的S9-800/10型低损耗配电变压器。
两台变压器并列运行，互为备用。
3.3主接线方案确定3.3.1变电所主接线方案的设计原则与要求变电所的主接线，应根据变电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定，并应满足安全、可靠、灵活和经济等要求。
(1)安全应符合有关国家标准和技术规的要求，能充分保证人身和设备的安全。
(2)可靠应满足电力负荷特别是其中一、二级负荷对供电可靠性的要求。
(3)灵活应能必要的各种运行方式，便于切换操作和检修，且适应负荷的发展。
(4)经济在满足上述要求的前提下，尽量使主接线简单，投资少，运行费用低，并节约电能和有色金属消耗量。
3.3.2变电所主接线方案的技术经济指标1.主接线方案的技术指标(1)供电的安全性。
主接线方案在确保运行维护和检修的安全方面的情况。
(2)供电的可靠性。
主接线方案在与用电负荷对可靠性要求的适应性方面的情况。
(3)供电的电能质量主要是指电压质量，包括电压偏差、电压波动及高次谐波等方面的情况。
(4)运行的灵活性和运行维护的方便性。
(5)对变电所今后增容扩建的适应性。
