工厂供电课程设计示例

工厂供电刘介才课程设计一、课程目标知识目标：1. 理解工厂供电系统的基本组成和原理，掌握电力线路、变压器、保护装置等关键设备的作用。

2. 掌握工厂供电系统的运行维护知识，了解安全操作规程和事故处理方法。

3. 了解工厂供电系统的节能措施和环保要求，提高能源利用效率。

技能目标：1. 能够分析工厂供电系统的电路图，识别关键设备及其参数。

2. 学会使用常见工器具进行供电设备的安装、调试和维修。

3. 能够针对工厂供电系统中的常见故障进行排查和处理。

情感态度价值观目标：1. 培养学生热爱电气工程，关注工厂供电领域的发展趋势。

2. 增强学生的安全意识，养成严谨、规范的操作习惯。

3. 提高学生的节能环保意识，树立绿色发展的价值观。

本课程针对工厂供电刘介才的教学内容，结合学生年级特点，注重理论知识与实践技能的结合，旨在培养学生具备扎实的专业知识、实用的操作技能和良好的情感态度价值观。

课程目标具体、可衡量，便于教学设计和评估。

在教学过程中，教师应关注学生的个体差异，因材施教，确保每位学生能够达到课程目标。

二、教学内容本章节教学内容主要包括以下几部分：1. 工厂供电系统概述：介绍工厂供电系统的基本组成、工作原理和性能指标，对应教材第一章内容。

2. 电力线路及设备：讲解电力线路的分类、敷设方式，变压器、开关设备等关键设备的工作原理及参数，对应教材第二章内容。

3. 工厂供电系统的保护：分析工厂供电系统保护的原理，介绍保护装置的类型及配置，对应教材第三章内容。

4. 供电系统的运行与维护：阐述供电系统的运行维护知识，包括操作规程、故障处理、设备维护等，对应教材第四章内容。

5. 工厂供电系统的节能与环保：探讨工厂供电系统的节能措施、环保要求及发展趋势，对应教材第五章内容。

教学大纲安排如下：第一周：工厂供电系统概述第二周：电力线路及设备第三周：工厂供电系统的保护第四周：供电系统的运行与维护第五周：工厂供电系统的节能与环保教学内容注重科学性和系统性，结合教材章节组织，确保学生能够循序渐进地掌握工厂供电相关知识。

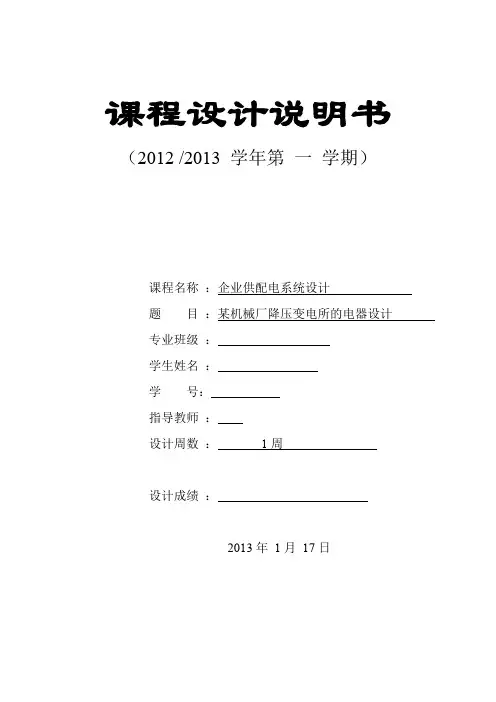

课程设计说明书（2012 /2013 学年第一学期）课程名称：企业供配电系统设计题目：某机械厂降压变电所的电器设计专业班级：学生姓名：学号：指导教师：设计周数：1周设计成绩：2013年1月17日一负荷计算和无功功率计算及补偿(一)负荷计算和无功功率计算负荷计算的方法有需要系数法、利用系数法及二项式等几种。

本设计采用需要系数法确定。

主要计算公式有：有功功率：P30= Pe·Kd无功功率: Q30 = P30 ·tgφ视在功率: S3O = P30/cosφ计算电流: I30 = S30/√3Un0.71 1.0 0 4.97385 0.85 0.9(二)无功功率补偿由以上计算可得变压器低压侧的视在计算负荷为：S30=1307.8Kv.A这时低压侧的功率因数为：cosφ=955.7/1307.8=0.73为使高压侧的功率因数 0.90，则低压侧补偿后的功率因数应高于0.90，取：cosφ=0.92。

要使低压侧的功率因数由0.73提高到0.92，则低压侧需装设的并联电容器容量为：Qc=P30(tanφ1-tanφ2)=955.7*(tanarcos0.73-tanarcos0.92)=488.1kvar选PGJ1型低压自动补偿屏（如图2.1所示），并联电容器为BW0.4-14-3型，采用其方案1（主屏）1台与方案5（辅屏）6台相组合，总共容量84kvar*6=504kvar。

S´30=√955.7²+(891.7-504)²=1032.3Kv.AI´30=1032.3/(√3*0.38)=1568.4Acosφ´=P30/S´30=955.7/1032.3=0.927满足要求。

因此无功补偿后工厂380V侧和10KV侧的负荷计算如下表所示：(三)年耗电量的估算年有功电能消耗量及年无功电能耗电量可由下式计算得到： 年有功电能消耗量： 30p W P T ααα⋅= 年无功电能耗电量：30q W Q T ααβ⋅=结合本厂的情况，年负荷利用小时数T α为3000h ，取年平均有功负荷系数0.72α=，年平均无功负荷系数0.78β=。

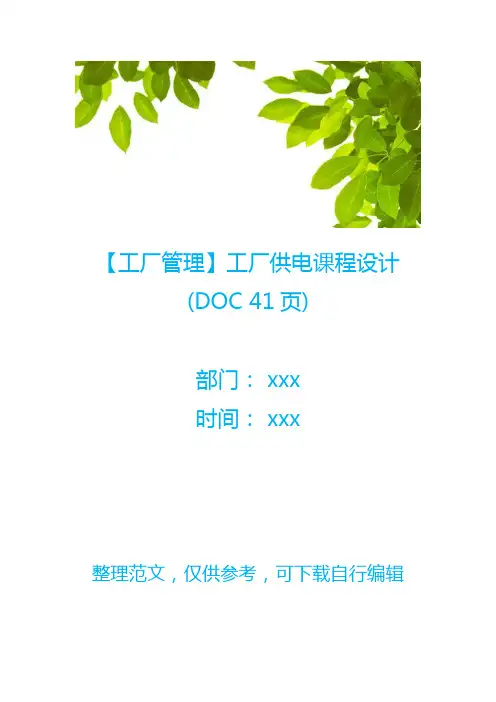

【工厂管理】工厂供电课程设计(DOC 41页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑工厂供电课程设计题目：某机修厂供配电系统设计学院：信息科学与工程学院班级：指导老师：姓名：学号：目录第一章绪论.................................... 错误!未定义书签。

§1.1工厂供电的意义和要求.................. 错误!未定义书签。

§1.2工厂供电设计的一般原则 (1)§1.3工厂简介及设计要求 (2)§1.4设计任务 (4)§1.5设计内容及步骤 (4)第二章负荷计算和无功补偿 (6)§2.1.负荷计算的目的和方法 (6)§2.2各车间负荷计算表 (6)§2.3全厂负荷计算的过程 (6)§2.4功率补偿 (7)第三章供电电压的方案确定 (8)§3.1 供电电压的方案论证.................... 错误!未定义书签。

§3.2 供电电压方案的技术比较 (8)第四章变压器的选择 (9)§4.1主变压器台数的选择 (9)§4.2 变压所主变压器容量的选择 (9)§4.3 各车间变电所变压器选择 (10)第五章主接线方案的选择 (10)§5.1变配电所主接线的选择原则 (10)§5.2主接线方案选择 (11)§5.3车间配电所的主接线选择 (12)第六章短路计算 (13)§6.1短路电流计算的目的及方法 (13)§6.2本设计采用标幺制法进行短路计算 (13)§6.3短路电流计算结果 (15)第七章变电所一次设备的选择及校验 (16)§7.1电气设备选择条件 (16)§7.2 35kv母线的选择 (17)§7.3 10kv引出线的选择 (17)§7.4 35kv架空线的选择 (17)§7.5 10kv母线的选择 (18)§7.6 35kv高压侧设备的选择与校验 (20)§7.7 10kv低压侧设备的选择与校验........... 错误!未定义书签。

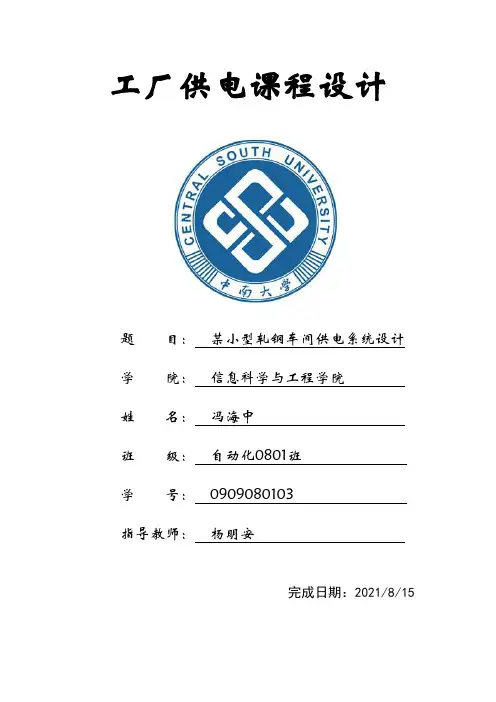

工厂供电课程设计题目：某小型轧钢车间供电系统设计学院：信息科学与工程学院姓名：冯海中班级：自动化0801班学号：0909080103指导教师：杨明安完成日期：2021/8/15目录绪论 (4)第一章设计任务 (5)设计题目 (5)设计原始资料 (5)设计内容与要求 (7)设计成果 (7)第二章负荷计算与无功功率补偿 (8)2.1 负荷计算 (8)负荷计算方式 (8)全厂负荷计算 (10)无功功率补偿 (12)全厂年耗电量计算 (15)第三章变电所位置及其型式的选择 (16)变电所位置选择根本原那么 (16)3.2 确定负荷中心 (16)3.3 变电所位置及型式的选择 (16)第四章变电所主变压器的选择 (17)主变压器台数的选择 (17)4.2 主变压器容量的选择 (17)第五章、变电所主接线方案的设计 (18)变电所主接线设计的根本要求 (18)变电所主接线设计原那么 (19)主接线设计方案 (19)主接线的绘制 (20)高压线路的接线方式 (21)第六章短路计算 (22)三相短路电流的计算 (22)6.2 标幺值法计算电路短路电流 (23)第七章输配电线及母线的选择 (26)7.1 导线型号选择 (26)7.2 导线截面选择 (27)输配电线选择 (27)7.4 母线选择 (28)第八章变电所上下压设备的选择与校验 (29)8.1 高压一次设备的选择 (30)按工作电压选那么 (30)按工作电流选择 (30)按断流才能选择 (30)8.1.4 隔分开关、负荷开关和断路器的短路稳定度校验 (30)8.2 电所低压一次设备的选择 (31)第九章变电所二次回路的设计 (32)9.1 高压断路器的控制 (32)9.2 电测量仪表与绝缘监视装置 (33)9.2.1 电测量仪表 (33)9.2.2 绝缘监视装置 (34)第十章继电保护与防雷接地 (34)10.1 主变压器的继电保护装置 (34)装设瓦斯保护 (34)10.1.2 装设反时限过电流保护 (34)10.2 防雷接地 (36)防雷措施 (36)接地 (37)心得体会 (38)致谢 (39)参考文献 (39)附录 (39)绪论众所周知，电能是现代工业消费的主要能源和动力。

课程设计工厂供电
一、引言
随着信息技术的发展，计算机的普及，计算机课程设计受到了广大学
子们的重视，学生要完成实际的课程设计，就必须要有一定的供电来支持。

现在，给学生提供课程设计工厂供电的需求正在增加，因此，本文旨在提
出一种可行的课程设计工厂供电方案，帮助学生更好地完成课程设计。

二、工厂供电方案
1.课程设计工厂主要采用220V交流电源，采用普通照明电源接入计
算机，该电源主要是以变压器分配电压，进行稳定输出，以保证计算机的
正常运行。

2.为了提高安全性，建议采用地线接入，地线可以帮助电源设备以及
软件设施的正常运行，能够有效的降低热失控，防止计算机短路而发生意外。

3.工厂供电系统采用可编程控制器，便于用户设置各种功能参数，通
过软件调节系统温度，以及各种智能监控系统，提高电源系统的质量。

4.为了充分利用电力，工厂动力电源系统采用变频调速，可以根据实
际情况调整电源功率，节省电力消耗。

三、工厂供电系统设计
1.工厂供电系统应采用多极性接线系统，采用高品质电源线，以防止
线路热失控而发生意外。

工厂供电课程设计（共5篇）第一篇：工厂供电课程设计工厂供电课程设计题目：10KV变电站设计——二级负荷防雷接地保护学院：电气工程学院专业班级：姓名：学号：指导老师：摘要：电力系统防雷是供配电工程的重要保护措施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人们生活。

供配电系统的防雷保护应从工程设计阶段就认真加以考虑，根据各地的实际情况，采取切实可行的防雷方案，本文简要介绍供配电系统的防雷保护。

雷的设备主要有接闪器和避雷器。

其中，接闪器就是专门用来接受直接雷击（雷闪）的金属物体。

接闪的金属称为避雷针。

接闪的金属线称为避雷线，或称架空地线。

接闪的金属带称为避雷带。

接闪的金属网称为避雷网。

避雷器是用来防止雷电产生的过电压波沿线路侵入变配电所或其它建筑物内，以免危及被保护设备的绝缘。

避雷器应与被保护设备并联，装在被保护设备的电源侧。

当线路上出现危及设备绝缘的雷电过电压时，避雷器的火花间隙就被击穿，或由高阻变为低阻，使过电压对大地放电，从而保护了设备的绝缘。

避雷器的型式，主要有阀式和排气式等。

关键词：架空线防雷保护、变电所（配电所）防雷保护、接地保护目录1、前言.....................................................................5 1.1 10kv变电所简介................................................5 1.2 变压器简介......................................................5 1.2.1 变压器的工作原理.................................5 1.2.2 变压器的分类 (5)1.2.3 变压器故障类型 (6)2、电力负荷计算.........................................................6 2.1电力负荷计算的内容..........................................6 2.2通过电力负荷计算的选择 (6)3、供电线路及变压器台数的选择....................................6 3.1供电线路的选择................................................6 3.2变压器台数的选择.............................................6 3.2.1变压器台数选择的原则..............................6 3.2.2变压器台数选择及原因 (6)4、变电所主接线的选择................................................6 4．1几种接线方式的比较.......................................6 4.1.1单母线接线 (7)4.1.1.1单母线不分段接线........................7 4.1.1.2单母线分段接线...........................7 4.1.2双母线接线 (7)4.1.3桥形接线 (7)4.1.3.1内桥接线.................................8 4.1.3.2外桥接线.................................8 4.2 主接线的选择及原因 (8)5、继电保护装置 (8)6、变压器的保护............................................................8 6.1瓦斯保护.........................................................9 6.1.1轻瓦斯保护................................................9 6.1.2重瓦斯保护................................................9 6.2电流速断保护...................................................9 6.3过电流保护......................................................9 6.4过负荷保护 (9)7、防雷与接地保护…………………………………………………9 7.1变电所的防雷保护………………………………………9 7.1.1变电所遭受雷击的来源及解法…………………10 7.1.2变电所装设避雷针的原则………………………10 7.1.3避雷针与电气设备之间防雷最小距离的确定…10 7.1.4 装设避雷针的有关规定…………………………11 7.2、电力线路的防雷保护.......................................12 7.2.1 输电线路的防雷保护.................................12 7.2.2 配电线路的防雷保护.................................13 7.2.3 电力电缆线路的防雷保护...........................14 7.3、电气设备与电子设备的防雷保护........................15 7.3.1变电所设备的防雷与接地 (15)7.3.2.计算机、通讯等自动化设备的防雷接地......17 7.4、防雷的管理措施 (18)7.4.1 加强线路的维护.................................18 7.4.2 抓线路管理的源头..............................18 结束语.....................................................................19 主接线图 (21)1、前言本次课程设计是继《工厂供电》课程之后一个重要的实践性教学环节，通过把理论知识运用于实践，加深对这门课程的理解和掌握其精髓，通过实践巩固理论知识，实现理论与实践的完美结合，为今后解决实际问题及毕业设计打下坚实的基础。

刘介才工厂供电课程设计一、教学目标本课程旨在使学生掌握工厂供电的基本原理、电力系统的组成及运行方式，培养学生对电力系统的分析和设计能力。

通过本课程的学习，学生将能够了解工厂供电系统的相关知识，熟悉电力系统的运行和管理，从而为在今后的工作中分析和解决电力问题打下基础。

知识目标：使学生掌握工厂供电的基本原理、电力系统的组成、电力系统运行与管理等方面的知识。

技能目标：培养学生对电力系统的分析和设计能力，使学生能够运用所学知识解决实际问题。

情感态度价值观目标：激发学生对工厂供电和电力系统的兴趣，培养学生的创新意识和责任感。

二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂供电的基本原理：包括电力系统的基本概念、电力系统的电压等级、电力线路的传输特性等。

2.电力系统的组成：包括发电厂、变电站、电力线路、电力用户等的基本结构和运行原理。

3.电力系统的运行与管理：包括电力系统的稳定性、可靠性、经济性等方面的内容。

4.电力系统的保护与控制：包括电力系统保护的基本原理、保护装置的类型及作用、电力系统的自动控制等。

5.电力系统的节能与环保：包括电力系统的节能措施、环保要求及其实现方法。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行授课，包括：1.讲授法：通过教师的讲解，使学生掌握电力系统的基本概念、原理和运行方式。

2.讨论法：学生针对电力系统中的实际问题进行讨论，培养学生的分析问题和解决问题的能力。

3.案例分析法：通过分析具体的电力系统案例，使学生了解电力系统的运行管理和保护控制等方面的知识。

4.实验法：安排学生进行电力系统的实验操作，使学生能够将所学知识应用于实际操作中。

四、教学资源为了保证教学效果，本课程将充分利用教学资源，包括：1.教材：选用国内优秀的教材，为学生提供系统的学习资料。

2.参考书：提供相关的参考书籍，丰富学生的知识视野。

3.多媒体资料：制作课件和教学视频，提高课堂教学的趣味性和生动性。

化纤工厂供电课程设计一、教学目标本课程旨在让学生掌握化纤工厂供电的基本原理和应用，包括电力系统的基本概念、电力传输和分配的原理、以及化纤工厂中电力设备的使用和管理。

通过本课程的学习，学生将能够：1.描述电力系统的基本组成部分，包括发电、传输、分配和消费环节。

2.解释电力传输和分配的原理，包括电压等级、线路损耗和电力负载的计算。

3.分析化纤工厂的电力需求，选择合适的电力设备和系统配置。

4.设计化纤工厂的电力供应系统，包括电源接入、配电室设计和线路布局。

5.掌握电力设备的操作和维护方法，确保电力系统的安全和稳定运行。

二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念：包括发电、传输、分配和消费环节的介绍，以及对电力系统的基本参数和术语的理解。

2.电力传输和分配的原理：包括电压等级、线路损耗和电力负载的计算，以及电力系统的稳定性和可靠性分析。

3.化纤工厂的电力需求：分析化纤工厂的电力需求，包括工艺设备的需求、生产线的电力负荷计算和电力供应的可靠性要求。

4.电力设备和系统配置：选择合适的电力设备和系统配置，包括变压器、开关设备、保护装置和配电室的设计。

5.电力供应系统的设计：设计化纤工厂的电力供应系统，包括电源接入、配电室设计和线路布局的规划。

6.电力设备的操作和维护：掌握电力设备的操作和维护方法，包括设备的启动和停止、故障处理和日常维护。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：通过教师的讲解，让学生掌握电力系统的基本概念和原理，以及化纤工厂供电的相关知识。

2.案例分析法：通过分析实际案例，让学生了解电力系统的应用和化纤工厂的电力需求，提高学生的实际问题解决能力。

3.实验法：通过实验操作，让学生亲身体验电力设备和系统的运行，增强学生的实践能力和操作技能。

4.小组讨论法：通过小组讨论和合作，培养学生的团队合作意识和沟通能力，同时促进学生对电力系统的深入理解和思考。

工厂供电课程设计范例一、教学目标本课程旨在让学生掌握工厂供电的基本原理、电力系统组成、电气设备的选择与使用方法，以及电力供应的优化措施。

知识目标要求学生能够理解电力系统的基本概念，包括电压、电流、功率等；技能目标要求学生能够进行电气设备的选型和安装，以及电力系统的运行维护；情感态度价值观目标则是使学生认识到电力供应对于工厂生产的重要性，培养他们节约用电、安全用电的意识。

二、教学内容教学内容主要包括工厂供电的基本原理、电力系统的组成、电气设备的选择与使用、电力供应的优化措施等。

具体包括以下几个方面：1.电力系统的基本概念：电压、电流、功率等；2.电力系统的组成：发电、输电、变电、配电等；3.电气设备的选择与使用：开关、变压器、电缆、电机等；4.电力供应的优化措施：节能、减排、安全等。

三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。

讲授法用于讲解电力系统的基本原理和概念；讨论法用于探讨电气设备的选择和使用方法；案例分析法用于分析电力供应的优化措施；实验法用于让学生亲自动手操作，加深对知识的理解和记忆。

四、教学资源教学资源包括教材、参考书、多媒体资料和实验设备等。

教材和参考书用于提供理论知识，多媒体资料用于丰富教学手段，实验设备用于开展实践操作。

通过选用合适的教学资源，既能保证教学内容的科学性和系统性，又能激发学生的学习兴趣和主动性。

五、教学评估本课程的评估方式包括平时表现、作业、考试等。

平时表现主要评估学生在课堂上的参与程度和表现；作业主要评估学生的理解和应用能力；考试则是对学生综合掌握程度的评估。

评估方式应客观、公正，能够全面反映学生的学习成果。

六、教学安排教学安排规定了教学进度、教学时间和教学地点等。

教学进度按照教材的章节进行，确保在有限的时间内完成教学任务。

教学时间安排应考虑学生的作息时间，避免与学生的其他课程冲突。

教学地点选择应便于学生学习和交流。

七、差异化教学根据学生的不同学习风格、兴趣和能力水平，本课程设计了差异化的教学活动和评估方式。

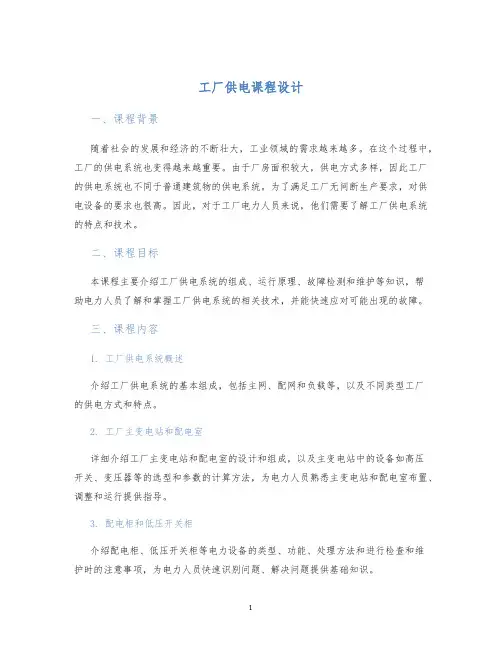

工厂供电课程设计一、课程背景随着社会的发展和经济的不断壮大，工业领域的需求越来越多。

在这个过程中，工厂的供电系统也变得越来越重要。

由于厂房面积较大，供电方式多样，因此工厂的供电系统也不同于普通建筑物的供电系统。

为了满足工厂无间断生产要求，对供电设备的要求也很高。

因此，对于工厂电力人员来说，他们需要了解工厂供电系统的特点和技术。

二、课程目标本课程主要介绍工厂供电系统的组成、运行原理、故障检测和维护等知识，帮助电力人员了解和掌握工厂供电系统的相关技术，并能快速应对可能出现的故障。

三、课程内容1. 工厂供电系统概述介绍工厂供电系统的基本组成，包括主网、配网和负载等，以及不同类型工厂的供电方式和特点。

2. 工厂主变电站和配电室详细介绍工厂主变电站和配电室的设计和组成，以及主变电站中的设备如高压开关、变压器等的选型和参数的计算方法，为电力人员熟悉主变电站和配电室布置、调整和运行提供指导。

3. 配电柜和低压开关柜介绍配电柜、低压开关柜等电力设备的类型、功能、处理方法和进行检查和维护时的注意事项，为电力人员快速识别问题、解决问题提供基础知识。

4. 电力主保护和辅助保护电力保护是制作余留电流保护、过热保护和欠压保护、若干故障保护子系统的一种，这些保护子系统构成了电力保护具体实现的主干。

从电力保护开始，辅助保护团队在需要的场合进行配合。

5. 电压的监测和控制讲述了工厂供电系统中电压监测和控制的基本概念，包括电压监测器、监测装置等。

并采取实例，更好地阐述电压监控的流程和方法。

6. 电缆和电气设备维护介绍了电缆和电气设备的主要故障和维修方法，包括电线损坏、电缆绝缘问题、电路不通、电缆渗漏等，为电力人员提供维护和保养的基础知识。

四、教育方式本课程由专业的电力工程师主讲，课堂采用采用理论讲授和案例讲解相结合的教学方法，有课堂作业和课后练习，培养学生的实践能力。

五、课程评估本课程评估主要采用学生的考试成绩和课程作业的完成情况，可授予结业证书。

lt 工厂供电 gt 课程设计一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理和应用技能，能够分析和解决实际的工厂供电问题。

具体包括：1.知识目标：学生能够理解工厂供电的基本概念、电路原理、电力系统组成以及各种电力设备的工作原理。

2.技能目标：学生能够运用所学的知识进行工厂供电系统的分析和设计，能够使用相关的仪器仪表进行电力系统的测量和维护。

3.情感态度价值观目标：学生能够认识到工厂供电在现代工业中的重要性，培养对电力工程的热爱和责任感。

二、教学内容本课程的教学内容主要包括工厂供电的基本原理、电路原理、电力系统组成、电力设备的工作原理、工厂供电系统的分析和设计方法等。

具体安排如下：1.第一章：工厂供电概述，介绍工厂供电的基本概念和电力系统的组成。

2.第二章：电路原理，讲解电路的基本定律和分析方法。

3.第三章：电力设备，介绍各种电力设备的工作原理和应用。

4.第四章：工厂供电系统的设计，讲解工厂供电系统的设计方法和步骤。

5.第五章：工厂供电系统的运行与维护，介绍工厂供电系统的运行管理和维护方法。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

具体如下：1.讲授法：通过教师的讲解，使学生掌握工厂供电的基本原理和知识。

2.讨论法：通过小组讨论，培养学生的思考能力和团队协作能力。

3.案例分析法：通过分析实际案例，使学生能够将理论知识应用于实际问题。

4.实验法：通过实验操作，使学生能够直观地了解电力设备的工作原理和应用。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的教材，如《工厂供电技术》等。

2.参考书：提供相关的参考书籍，如《电力系统分析》等。

3.多媒体资料：制作精美的PPT、视频等多媒体资料，帮助学生更好地理解课堂内容。

4.实验设备：准备齐全的实验设备，如电路实验箱、电力设备模型等，以便进行实验教学。

工厂供电教案范文一、教学目标1.了解工厂供电的基本知识，包括工厂供电的基本概念、主要电力设备和供电方式。

2.了解工厂供电的常见问题及其解决方法。

3.培养学生分析和解决工厂供电问题的能力。

二、教学内容1.工厂供电的基本概念工厂供电指的是为工厂提供电力供应，以满足生产和生活所需。

它是工厂正常运行和生产的重要保障，也是工人员安全生产的基础。

工厂供电主要由电力公司负责供应，并通过电缆、变压器和配电装置等电力设备传输和分配电能。

2.主要电力设备(1)电缆：用于输送电力的导线。

它通常由铜、铝等导电材料制成，具有良好的导电性能和机械强度。

(2)变压器：用于将高压电能转换成适合工厂使用的低压电能。

它由铁芯和线圈组成，通过电磁感应原理实现电能的变换。

(3)配电装置：用于将变压器输出的电能分配给各个用电设备。

它包括断路器、接触器、保护装置等，用于保证电能的安全和可靠供应。

3.供电方式工厂供电通常采用三相交流供电方式，即同时提供三相电流和一个中性线。

三相电因其功率大、输送距离远和输送效率高等优点，成为工厂供电的首选方式。

其电压一般为380V或400V，频率为50Hz或60Hz。

在特殊情况下，也可以采用单相交流供电方式，但功率较小。

三、教学过程1.导入向学生提问：“你所在的城市中有哪些大型工厂？”“这些工厂是如何供电的呢？”引导学生思考和讨论。

2.知识讲解通过PPT、动画等形式，详细讲解工厂供电的基本概念、主要电力设备和供电方式。

并结合实际案例，解释工厂供电的重要性和优缺点。

3.讨论与交流分组讨论工厂供电的常见问题，并让每个小组汇报讨论结果。

引导学生思考如何解决这些问题，并与其他小组进行交流和讨论。

4.活动设计设计一个工厂供电问题的案例，并要求学生通过分析和解决问题。

让学生以小组形式展示他们的解决方案，并进行评价和讨论。

5.总结与提升总结工厂供电的基本知识和解决问题的方法，并与学生共同思考如何进一步提高工厂供电的可靠性和安全性。

二、无功功率补偿由表1可知，该厂380V侧最大负荷时的功率因数只有0.75。

而供电部门要求该厂10kV进线侧最大负荷功率因数不应低于0.90。

考虑到主变压器的无功损耗远大于有功损耗，因此380V侧最大负荷时功率因数应稍大于0.90，暂取0.92来计算380V侧所需无功功率补偿容量。

Q C=P30(tanΦ1-tanΦ2)= 677.4[tan(arccos0.74)- (tanarccos0.92)]kvar=308kvar参照图2（PGJ1型低压自动补偿屏），并联电容器为BW-0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）3台相组合，总共容量为：（1+3）Χ6Χ14=336kvar。

因此无功补偿后工厂380V侧和10KV侧的负荷计算如附表3所示：图2 PGJ1型低压无功功率的结线方案自动补偿屏附表3 无功补偿后工厂的计算负荷第二节 变电所位置和型式的选择一、 变配电所所址选择的一般原则选择工厂变、配电所的所址，应根据下列要求经技术、经济比较后确定： 1） 接近负荷中心。

2） 进出线方便。

3） 接近电源侧。

4） 设备运输方便。

5） 不应设在有剧烈振动或高温的场所。

6） 不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧。

7） 不应设在厕所、浴室或其它经常积水场所的正下方，且不宜与上述场所相贴邻。

8） 不应设在有爆炸危险的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准GB50058-92《爆炸和火灾危险环境电力装置设计规范》的规定。

9） 不应设地势低洼和可能积水的场所。

10）高压配电所应将两与邻近车间变电所活有大量高压用电设备的厂房合建在一起。

二、利用负荷功率矩法确定负荷中心在工厂平面图的下边和左侧，任作一直角坐标的x 轴和y 轴，测出各车间和宿舍区负荷点的坐标位置，例如：P 1（x 1,y 1），P 2（x 2,y 2），P 3（x 3,y 3）等。

江西工厂供电课程设计一、课程目标知识目标：1. 学生能理解江西工厂供电系统的基本组成和运作原理。

2. 学生能掌握电力系统中常用的设备和元件的功能及作用。

3. 学生能了解工厂供电系统的安全知识及节能措施。

技能目标：1. 学生能运用所学知识分析工厂供电系统中的故障原因。

2. 学生能设计简单的工厂供电系统方案，并进行优化。

3. 学生能运用电工工具和仪器进行简单的电力测量和检修。

情感态度价值观目标：1. 培养学生关注电力工程领域的发展，增强社会责任感和时代使命感。

2. 培养学生热爱电工专业，树立正确的职业观念。

3. 培养学生具备安全意识，注重节能减排，形成绿色环保的观念。

课程性质：本课程为电工电子技术专业的一门实践性较强的专业课程，旨在帮助学生掌握工厂供电系统的基本知识和技能。

学生特点：学生具备一定的电工基础知识，具有较强的动手能力和学习兴趣。

教学要求：结合学生实际情况，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。

通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 工厂供电系统概述- 介绍工厂供电系统的基本组成、工作原理及其在工业生产中的重要性。

- 教材章节：第一章 工厂供电系统概述2. 工厂供电设备及其功能- 学习变压器、高低压开关设备、保护装置、电力线路等主要设备的功能和作用。

- 教材章节：第二章 工厂供电设备3. 工厂供电系统设计及优化- 掌握工厂供电系统设计的基本原则、方法和步骤。

- 学习供电系统优化方案，提高供电可靠性和经济性。

- 教材章节：第三章 工厂供电系统设计及优化4. 工厂供电系统故障分析- 分析工厂供电系统常见故障原因，掌握故障排查方法。

- 教材章节：第四章 工厂供电系统故障分析5. 工厂供电系统安全知识及节能措施- 学习工厂供电系统安全操作规程、安全防护措施及应急预案。

- 探讨工厂供电系统的节能措施，提高能源利用率。

- 教材章节：第五章 工厂供电系统安全与节能6. 实践操作与技能训练- 安排学生进行电工工具和仪器操作、电力测量、简单故障排查等实践操作。

第一章设计意义和方案论证本次课程设计是对某锅炉房的配电设计, 共分为锅炉房的动力工程、照明工程及防雷、接地工程的设计,课程设计是学习过程中的重要环节, 课程设计可以巩固所学理论知识, 掌握配电设计的基本方法, 通过解决各种实际问题, 培养独立分析和解决实际工程技术问题的能力, 同时对电力及建筑行业的有关政策、方针、技术规范有了一定了解, 在计算、绘图等方面也得到了训练, 为今后更好的工作奠定基础。

锅炉房电气设计强电部分的设计主要包括低压配电系统、动力照明干线系统、配电箱系统和导线电缆的敷设等, 这一部分设计的基本要求是可靠性、灵活性、安全性。

通常在设计中只要满足规范的要求就基本上能满足上述三点要求, 但经济性同样是设计电气各系统的重要原则。

考虑经济问题时, 必需从整个建筑的全局出发, 根据建筑本身的特点, 经济合理地设计电气的各系统, 然而可靠性与经济性二者之间既有矛盾的一面也有统一的一面, 如果过分强调可靠性, 以配电系统为例, 大部分设备由变配电所低压母线放射式供电, 势必造成设备增多, 投资增大, 导致不必要的浪费, 使经济性下降；如果过分强调经济性, 减少设备, 简化结线, 就必然会影响可靠性, 当发生事故时会造成较大面积的停电, 从而又会带来损失, 可见这样的结果是不但降低了可靠性, 同时经济性也降低。

因此在处理这些矛盾时, 应当先满足可靠性的同时再提高经济性。

为了降低设计电气设备的成本下面两个方面分析:1）减少低压柜的出线回路当我们做一个工程的电气设计时, 首先将负荷的种类和位置确定, 将同一区域内相同性质的负荷, 由低压母线馈出的一个回路供电, 这里的同一区域可以是同一层内, 也可以是不同楼层但轴线位置相同的区域, 这样做可以减少低压柜的出线回路, 减少低压柜的台数, 降低设备成本, 缺点是当出线端故障或馈电回路检修时会造成大范围的断电。

然而此种情况在现实中发生的可能性非常低。

2）正确选择需要系数, 同时系数以及功率因数需要系数直接影响到电气设备的投资。
