附表1：接地端子技术规格书1.1桥隧型接地端子，其不锈钢端子的长度40mm，外径30 mm，不锈钢端子前端设有M16螺栓孔，M16螺栓孔的螺纹长度不小于25 mm。
栓孔内应配置防异物堵塞的端子孔塞，方便开启。
1.2不锈钢端子的后端为一段总长度不小于150 mm的Ф16连接圆钢，连接圆钢分为直型和直角型的二种，直角型连接圆钢的长，短边的长度根据现场施工情况确定。
2.1直流电阻测量短时耐受电流检测需要省级以上检测单位出具的近两年以来的合格检测报告。
2.2直流电阻测量短时耐受电流试验前后直流电阻变化率≤±3%。
2.3短时耐受电流试验试品必须耐受40KA/0.1s短时耐受电流试验，试验后试品应无损伤和可察觉的变形，且端子头部及圆柱钢温度≤105℃.3. 材质3.1不锈钢端子的材质必须满足“铁集成2006]220号”文的规定，即:Cr≥16% 、Ni≥5%、Mo≥2%、C≤0.08%;如GBOOCr17NiMo2.Ф16连接圆钢采用Q235碳素钢。
3.2桥隧型端子构造示意图：1616≥30≥5≥5≥16材质：Cr ≥16%、Ni ≥5%、 Ｍo ≥2%、C ≤0.08%单位：mm16≥30≥150桥隧型接地端子构造图（1）16≥30材质：Cr ≥16%、Ni ≥5%、 单位：mm16≥302）3.连接工艺不锈钢端子与连接圆钢间采用特殊技术，使接地端子中不锈钢和Q235相接处在高温高压下完全熔合为一体，密合无缝隙。
3.1 连接圆钢必须除锈，可靠接合面积不得小于200mm2，焊接位不得有气孔、裂缝，除Cr ≥16% 、Ni ≥5%、Mo ≥2%、C ≤0.08%和Q235碳素钢两种物质外，不得有其他物质，如焊丝、焊条的物质，并且连接圆钢必须与M16螺栓孔隔离，隔离高度不小于5mm 。
3.2 不锈钢端子与连接圆钢间采用特殊技术的碰接工艺进行连接时,不锈钢与碳钢二种材质间必须形成原子级的结合,并且结合部分不得有任何微小气泡或空隙。
端子压接技术规范端子压接技术规范是指在电气连接器制造和使用中，对端子压接工艺进行规范和要求的技术文件。
端子压接是一种常用的电气连接方式，主要用于电路板和电线之间的连接，其质量直接影响着电气设备的安全可靠性。
下面将从端子压接工艺过程的要求、检验方法和质量控制等方面阐述端子压接技术规范。
1.端子压接工艺过程的要求：（1）端子压接前的准备工作。
在进行端子压接之前，应对压接工具、端子和电线进行检查，确保其无损伤、无锈蚀和清洁。
（2）端子的选择。
根据电线截面积和电流负荷来选择合适的端子规格，确保完成压接后的电气连接满足要求。
（3）端子压接工具的使用。
应使用合适的压接工具，压接工具应满足使用要求，并经过校准和保养，确保压接质量。
（4）压接工艺的控制。
应控制好压接力度、压接时间和压接温度，确保压接良好。
2.端子压接工艺的检验方法：（1）外观检验。
检查端子和电线的外观，包括是否存在锈蚀、划痕、变形等缺陷，以及是否整齐美观。
（2）尺寸检验。
测量端子的压接段长度、压接面积等尺寸参数，确保符合要求。
（3）电气性能检验。
通过检测电气连接的电阻、接触电压降以及绝缘电阻等指标，判断端子压接的质量是否合格。
3.端子压接质量控制：（1）压接过程的记录。
对每次压接工艺过程进行记录，包括端子和电线的规格、工具的使用、压接力度等，以便追溯和分析问题。
（2）压接质量的可靠性检验。
定期抽样检验压接质量，使用对比法和实际应用环境的验证，评估压接质量的可靠性。
（3）工艺参数的调整和改进。
通过分析压接工艺过程中出现的问题，调整和改进工艺参数，提高压接质量。
在端子压接技术规范中，还可以包括对端子压接工具和设备的要求、操作人员的培训和工艺指导、质量管理体系的建立和运行等内容。
通过对端子压接工艺的规范和要求，可以提高电气连接的可靠性和安全性，减少电气故障和事故的发生，保障电气设备的正常运行。

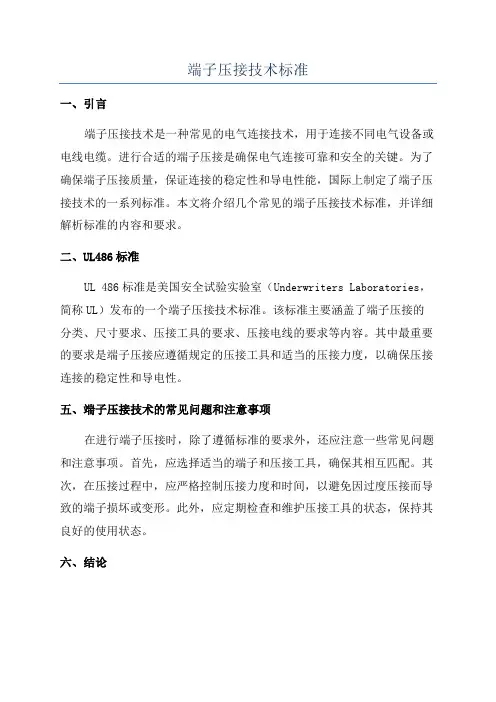

端子压接技术标准
一、引言
端子压接技术是一种常见的电气连接技术，用于连接不同电气设备或电线电缆。
进行合适的端子压接是确保电气连接可靠和安全的关键。
为了确保端子压接质量，保证连接的稳定性和导电性能，国际上制定了端子压接技术的一系列标准。
本文将介绍几个常见的端子压接技术标准，并详细解析标准的内容和要求。
二、UL486标准
UL 486标准是美国安全试验实验室（Underwriters Laboratories，简称UL）发布的一个端子压接技术标准。
该标准主要涵盖了端子压接的分类、尺寸要求、压接工具的要求、压接电线的要求等内容。
其中最重要的要求是端子压接应遵循规定的压接工具和适当的压接力度，以确保压接连接的稳定性和导电性。
五、端子压接技术的常见问题和注意事项
在进行端子压接时，除了遵循标准的要求外，还应注意一些常见问题和注意事项。
首先，应选择适当的端子和压接工具，确保其相互匹配。
其次，在压接过程中，应严格控制压接力度和时间，以避免因过度压接而导致的端子损坏或变形。
此外，应定期检查和维护压接工具的状态，保持其良好的使用状态。
六、结论。
