按钮、接触器双重联锁控制线路优缺点

按钮接触器双重联锁控制线路优缺点按钮接触器双重联锁控制线路是一种常见的电路控制方案，它的主要作用是保证电气设备的正常运行，并有效避免了因误操作而引起的安全事故。

在实际应用中，按钮接触器双重联锁控制线路具有优缺点，本文将从以下几个方面进行讨论。

一、按钮接触器双重联锁控制线路的优点1. 安全性高：按钮接触器双重联锁控制线路可以有效避免误操作而引起的安全问题。

当一个按钮按下时，只有当其他按钮处于复位状态时，才能进行控制，从而确保设备的正常运行。

2. 稳定性强：按钮接触器双重联锁控制线路采用了高品质的按钮接触器，电缆和电线连接点稳定，信号传输的不可靠性较低，可以保证设备的稳定运行。

3. 易于维修：按钮接触器双重联锁控制线路采用的组件可以轻松拆卸和安装，容易检修和维护。

4. 成本较低：按钮接触器双重联锁控制线路所采用的元器件相对较简单，成本相对较低，对于小型设备来说，非常具有实用性。

二、按钮接触器双重联锁控制线路的缺点1. 操作复杂：按钮接触器双重联锁控制线路需要多次按下不同的按钮，才能进行操作，这增加了操作的时间，也可能在紧急情况下导致操作不及时，造成设备故障或者安全事件。

2. 功能受限：按钮接触器双重联锁控制线路的功能很单一，只能控制设备的开关和一些基本功能，无法实现更复杂的控制功能。

3. 维修成本高：按钮接触器双重联锁控制线路采用的元器件相对较简单，但在维修和更换过程中，可能会涉及到较多的组件更换和重新连接，维修成本高、耗时较长。

三、结论从以上分析中，我们可以得出结论：按钮接触器双重联锁控制线路是一种较为经济、实用的电路控制方案，主要用于基本功能的控制，以保证设备的正常运行和工作安全。

然而，如果需要更复杂和灵活的控制功能，则需要采用其他更高级的电路控制方案，但这可能会造成成本和维修难度的增加。

综合分析，应该根据不同应用需求和实际情况选择不同的电路控制方案，以达到最佳的综合效益。

授课时间授课班级上课地点教学单元名称按钮、接触器双重联锁的正反转控制线路课时数0.4教学目标1.了解正反转控制电路。

2.培养学生分析问题、解决问题的能力。

教学重点两种电路分别是怎样实现的教学难点两种电路分别是怎样实现的目标群体普专教学环境实训室教学方法项目驱动、讲练结合等时间安排教学过程设计为了克服接触器联锁的正反转控制线路和按钮联锁的正反转控制线路的不足，在按钮联锁的基础上增加了接触器联锁，构成按钮、接触器双重联锁的正反转控制线路，如图4-25：图4-25按钮、接触器双重联锁的正反转控制线路该线路兼有两种线路联锁控制线路的优点，操作方便，又工作安全可靠。

线路工作原理：先合上电源开关QS（1）正转控制按下SB2-→SB2常闭触点先分断对KM2 联锁（注：教学过程设计部分可加页；表格中的单一、课程性质《编译原理》是高等工科院校“计算机科学与技术”、“软件工程”、“信息安全”等专业的一门重要的必修专业基础课。

所含内容涉及学科抽象、理论、设计三个形态。

在学习编译原理所涉及的知识的同时，掌握问题求解的典型思路和方法，帮助学生从系统层面重新认识程序和算法。

二、课程目标本课程的教学目标是：通过学习该课程，使学生了解形式语言基本概念和术语、掌握词法分析、语法分析、语义分析及中间代码生成、代码优化、符号表管理、存储组织和分配及代码优化的基本原理和实现方法。

通过学习编译程序的构造原理和技术，将有助于深刻理解和正确使用程序设计语言。

除此以外，编译原理课程介绍的一些原理、方法和算法并不局限于编译器的构造，也广泛地应用于其他软件的设计与开发。

本课程具有思想素质、知识技能以及能力培养三个层面的通用课程目标：（一）思想、素质教育目标目标1.1 在教学过程中，激发学生自豪感与爱国情怀，鼓励学生通过努力学习掌握先进科学技术，服务国家，回馈社会。

目标1.2 在教学过程中，通过课程内容与中国传统文化思想相结合，提升学生的学习兴趣、人文关怀和道德情操，真正做到“传道、授业和解惑”。

一、接触器联锁正反转控制线路①、接触器联锁：当其中一个接触器得电动作，通过其辅助常闭触头使另外一个接触器不能得电动作，这种相互作用的制约叫做联锁或者互锁。

②、其优点是工作安全可靠，缺点是操作不便。

因为电机正反转之间的切换时，必须要先按下停止按钮，才能进行正反转间的切换。

否则接触器联锁作用使其不能正反转切换。

二、按钮联锁正反转控制线路①、按钮联锁正反做控制线路的优点是操作方便，不需按动停止按钮，可以直接进行正反转切换，但缺点是容易产生相间短路。

例如：当接触器KM1主触头熔焊或者被异物卡住时，即使接触器KM1线圈失电，其主触头也没有分断，这时按下SB2，KM2得电动作，主触头闭合，就会造成相间短路。

所以这电路存在一定的安全隐患。

接触器联锁工作安全可靠但操作不方便；按钮联锁操作方便但有安全隐患；这两种电路优缺点都很明显。

那么实际应用中，又是怎么样解决这些不足和缺点的呢？实际应用当中我们的电路既要工作安全也要操作方便，这就是我们今天要讲的新的控制电路——按钮、接触器双重联锁正反转控制线路。

按钮、接触器双重联锁正反转控制线路这是结合了接触器联锁正反转控制线路、按钮联锁正反转控制线路的结构，把两个线路组合起来形成的。

双重联锁控制线路的工作原理①、双重联锁：一重是交流接触器常闭触头与另一线圈串联而构成的联锁；另一重是复合按钮常闭触头串联在对方电路当中构成的联锁。

按钮、接触器双重联锁控制线路优缺点优点：它是接触器联锁控制线路与按钮联锁控制线路组合在一起形成的新电路，具备了以上两种电路的优点，操作方便，安全可靠，不会造成相间短路。

缺点：虽然克服了接触器联锁和按钮联锁的缺点，但是这电路自身电路比较复杂，连接线路容易出错，造成电路故障。

安装训练：1、检查元件是否完好齐全；2、根据布置图把元件正确安装在工作板上；3、根据电路图和接线图把各元件连接起来；4、接线完毕后自检线路，排查故障；5、通电试车注意事项：1、主电路中接触器主触头要换向；2、双重联锁触头的连接不要混淆；3、怎么样布线才比较合理；4、接线完毕经检查无误后方可通电试车线路检测§检查主电路：§断开控制电路，检查主电路有无开路或短路现象，可用手动来代替接触器通电进行检查。

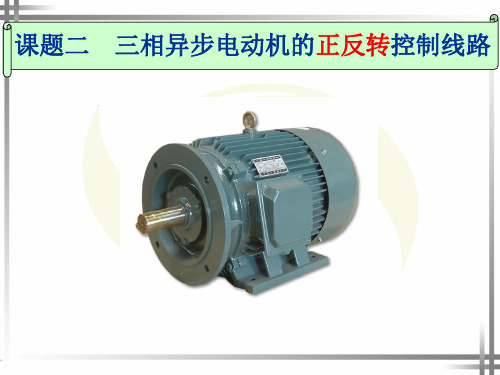

《三相异步电动机接触器联锁正反转控制线路》教案教师马栋教学部机电部任教班级13 机电 3 教学地点实训楼 201 课时 4三相异步电动机接触器联锁正反转控制线课型理论加实操课题路教材电力拖动控制线路与技能训练（第四版）三相异步电动机接触器联锁正反控制线路是《电力拖动控制线路与技能训练》一书中第二单元课题二中的重点内容。

三相异步电动机的接触器联锁正反转教材分析控制线路是按钮联锁正反转控制电路和按钮接触器双重联锁正反转控制电路的基础上。

学好这一节对学习后面的按钮联锁正反转控制电路和按钮接触器双重联锁安装至关重要。

本内容的教学对象是13 级机电专业学生，他们已经学习过电动机的正转学生分析控制，以及自锁的原理。

接触器联锁正反转控制线路的工作原理及特点。

线路安装的工艺、技巧及教学重点检修方法等。

线路检修方法及思路。

通过典型故障，用举例法、示范法使学生树立正确教学难点的维修思路，掌握常用的检修方法。

知识掌握接触器联锁正反转控制线路的工作原理。

教学目标情感培养学生严谨认真的职业工作态度。

问题、认识问题、解决问题。

增强学生用辩证唯物主义观点来发现能力掌握接触器联锁正反转控制线路的正确安装和检修。

接触器联锁正反转控制线路的工作原理及特点。

线路安装的工艺、技巧及教学重点及突检修方法等。

通过几个基本线路的观察、分析，作为学习接触器联锁正反转控出重点的方法制线路内容的突破。

教学难点及突线路检修方法及思路。

通过典型故障，用举例法，演示法，实践法使学生出难点的方法树立正确的维修思路，掌握常用的检修方法，使整个教学过程融合在学生参与和交流之中，使学生在学习过程中感受到探索成功的乐趣。

总体教学构想突出三点，一是突出知识结构，二是绘图和识图，三是动手教法及学法指导操作。

将以往的读图发展成为识图、绘图、填图，说图，进而形成“启、绘、议、说、做”的五字教学模式。

课外作业绘制接触器联锁正反转控制线路的原理图、布置图、接线图教学过程教学过程主要教学内容及步骤时间分配【新课导入】（1）已经学习了电动机的正转控制，以及如何实现自锁控制。
