电路6按钮、接触器双重联锁正反转

双重联锁的正反转电气控制线路（1）电路组成：主电路、控制电路（2）主要元器件：按钮、低压断路器、交流接触器（3）原理分析正转控制：按下正转按钮SB1→接触器KM1线圈得电→KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2的互锁触头断开。

接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。

即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器KM2的常闭辅助触头与正转接触器KM1的线圈串联。

这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。

按钮互锁：复合启动按钮SB1，SB2也具有电气互锁作用。

SB1的常闭触头串接在KM2线圈的供电线路上，SB2的常闭触头串接在KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。

按钮和接触器的复合互锁使电路更安全可靠。

1、双重联锁的正反转控制线路原理图：由于电机正反转的实现是通过改变电源相序来实现的。

因此，我们采用两个交流接触器来进行换相，以达到控制电机的正转和反转的目的。

用两个按钮分别实现正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里，达到联锁的目的。

线路工作原理图如下：2、分析双重联锁的正反转控制的工作原理：合上电源开关正转启动：按下启动按钮SB1，KM1线圈得电，KM1主触头闭合，电机正转转动，同时KM1辅助触点自锁，继续线圈供电。

同时联锁触点KM1常闭触点断开（禁止KM2 线圈得电，对反转进行联锁），电机继续正转转动。

线路启动回路：L1→QS→FU2→FR→SB3→SB1→KM2常闭→KM1线圈→L2反转启动：按下启动按钮SB2，KM1线圈断电，KM1主触头断开，同时KM1自锁触点也断开，电机正转停止转动。

图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
L1 L2 L3
二、工作原理分析：
A、正转控制：
按下常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合 KM1线圈得电
自锁触头闭合（实现自锁）M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
自锁触头断开（解除自锁）M失电，停止正转常闭触头断开 KM1线圈失电主触头断开
按下SB2 KM1联锁触头闭合 KM2线圈得电
SB2常开触头闭合
自锁触头闭合（实现自锁）M启动连续反转工作
主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；。

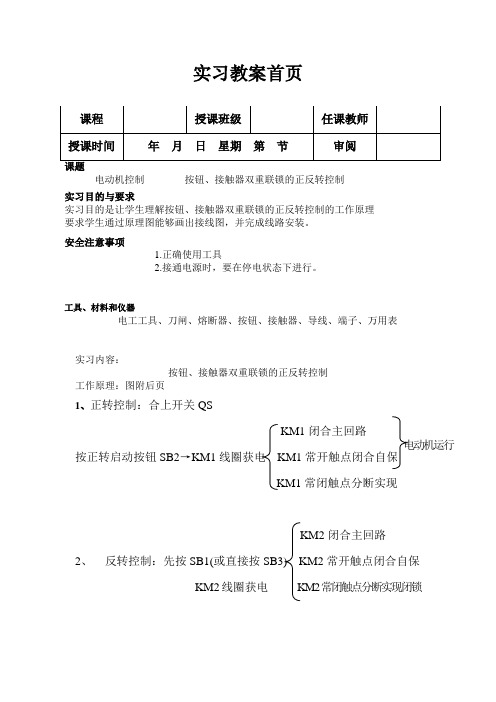

实习教案首页
实习内容：
按钮、接触器双重联锁的正反转控制
工作原理：图附后页
1、正转控制：合上开关QS
KM1闭合主回路
按正转启动按钮SB2→KM1线圈获电 KM1
KM2闭合主回路
2、 反转控制：先按SB1(或直接按SB3) KM2常开触点闭合自保
KM2线圈获电 KM2常闭触点分断实现闭锁
电动机控制 按钮、接触器双重联锁的正反转控制 实习目的与要求
实习目的是让学生理解按钮、接触器双重联锁的正反转控制的工作原理 要求学生通过原理图能够画出接线图，并完成线路安装。

安全注意事项
1.正确使用工具
2.接通电源时，要在停电状态下进行。

工具、材料和仪器
电工工具、刀闸、熔断器、按钮、接触器、导线、端子、万用表
D 接线图。

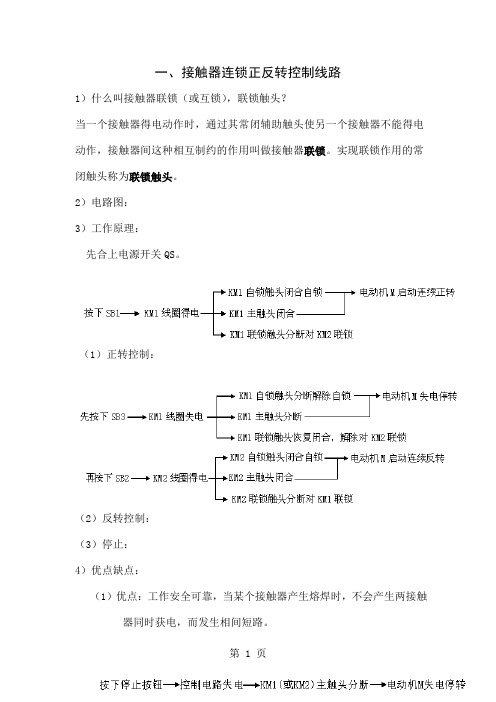

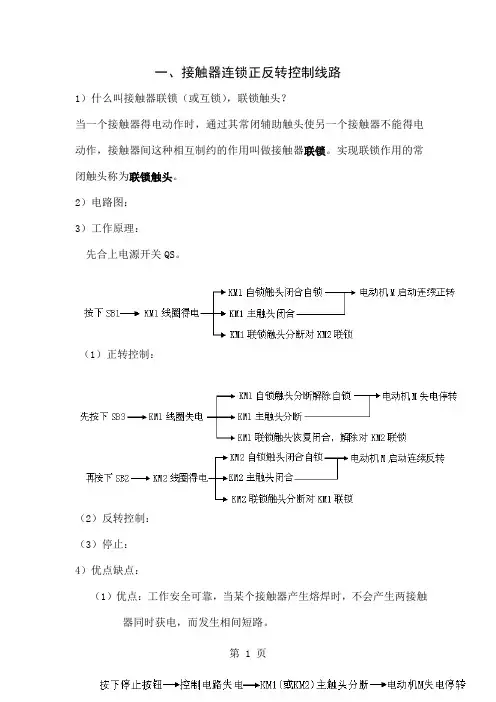

一、接触器连锁正反转控制线路1）什么叫接触器联锁（或互锁），联锁触头？当一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫做接触器联锁。

实现联锁作用的常闭触头称为联锁触头。

2）电路图：3）工作原理：先合上电源开关QS。

（1）正转控制：（2）反转控制：（3）停止：4）优点缺点：（1）优点：工作安全可靠，当某个接触器产生熔焊时，不会产生两接触器同时获电，而发生相间短路。

（2）缺点：操作不便正停反，工作效率低二、按钮、接触器双重联锁的正反转控制线路为克服接触器联锁正反转控制线路和按钮联锁正反转控制线路的不足，在按钮联锁的基础上，又增加了接触器联锁，构成按钮、接触器双重联锁正反转控制线路。

1、电路图：2）工作原理：先合上电源开关QS。

（1）正转控制：（2）反转控制：（3）停止：按下SB3，整个控制电路失电，主触头分断，电动机M失电停转。

3）优点：兼有两种联锁控制线路的优点，操作方便，工作安全可靠。

三、实际操作技能演示1、接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线方法讲解；2、电阻法和电压法检测电路故障演示。

四、学生实习1、教师下发实习任务（1）接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线及检测。

2、实习安全注意事项（1）安装完毕的控制线路板，必须经过认真检查后，才允许通电试车，以防止错接，漏接，造成不能正常运转或短路故障。

（2）试机通电时要求先打开实验台上的开关，再合上实验线路板上的空气开关，停止试机时则按相反顺序操作。

（3）进行各电器接线时，用力不可过猛，以防螺钉打滑，损坏电器元件。

3、教师巡回指导检查学生是否按要求进行接线和检修，对表现好的学生给予表扬，对操作错误者给予纠正。

4、课题考核对正反转控制电路的接线和检测进行考核，并作好考核成绩记录。

5、【课堂总结】1）正反转控制线路的接线和检测；2）补充和纠正视实习情况进行相关知识和操作技能的补充和纠正。

双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。

接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。

即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。

这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。

按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。

SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。

按钮和接触器的复合互锁使电路更安全可靠。

1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。

因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。

用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。

线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。

同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。

实验四 三相异步电动机按钮接触器双重联锁正反转控制线路一．概述生产过程中，生产机械的运动部件往往要求能进行正反方向的运动，这就是拖动惦记能作正反向旋转。

由电机原理可知，将接至电机的三相电源进线中的任意两相对调，即可改变电机的旋转方向。

但为了避免误动作引起电源相间短路，往往在这两个相反方向的单相运行线路中加设必要的机械及电气互锁。

按照电机正反转操作顺序的不同，分别有“正—停—反”和“正—反—停”两种控制线路。

对于“正—停—反”控制线路，要实现电机有“正转—反转”或“反转—正转”的控制，都必须按下停止按钮，再进行方向起动。

然而对于生产过程中要求频繁的实现正反转的电机，为提高生产效率，减少辅助工时，往往要求能直接实现电机正反转控制。

图6是接触器和按钮双重联锁的三相异步电动机正反转控制线路。

起动时，合上漏电断路器及空气开关QF ，引入三相电源。

按下起动按钮SB2，接触器KM1的线圈通电，主触头KM1闭合且线圈KM1通过与开关SB2常开触点并联的辅助常开触点KM1实现自锁，同时通过按钮和接触器形成双重互锁。

电动机正转运行。

当按下按钮开关SB3时，接触器KM2的线圈通电，其主触头KM2闭合且线圈KM2通过与开关SB3的常开触点并联的辅助常开触点KM2实现自锁。

同时与接触器KM1互锁的常闭触点都断开，使接触器KM1断电释放。

电动机反转运行。

要使电动机停止运行，按下开关SB1即可。

FR1KM1KM2KM1KM2KM1NL3L2L1QFKM2L KM2FU2FU2SB1SB2SB2SB3SB3图6二．实验目的1．掌握三相鼠笼式异步电动机正反转的工作原理、接线方式及操作方法。

2．掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。

3．掌握按钮和接触器双重互锁控制的三相异步电动机正反转的控制线路。

三．实验设备四．实验内容双重联锁控制的三相异步电机正反转控制。

五．实验步骤1．检查各实验设备外观及质量是否良好。

2．按图6三相鼠笼异步电动机接触器和按钮开关双重互锁控制正反转控制线路进行正确接线，先接主回路，再接控制回路。

按钮和接触器双重联锁正反转控制线路摘要：。

关键字：引言：一、按钮和接触器双重联锁正反转控制线路它的特点A.接触器联锁控制线路原理图按钮联锁控制线路原理图C.按钮和接触器双重联锁正反转控制线路二、按钮和接触器双重联锁正反转的组成、工作原理A.该电路主要由电源电路、主电路和控制电路1).电源电路三、按钮和接触器双重联锁正反转接线及主要元件介绍A.主要元件的介绍1)．熔断器2)．热继电器（FR）他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护B.按钮和接触器双重联锁正反转接线（如下图）在接线路的时候应该注意以下几点：1）.交流接触器自锁触头应与启动按钮的常开触头相并联。

SB1SB2KM1KM22）.线路的主电路在接线时要注意调换相序。

原理图：KM23）.要求每个元件接点上的导线不超过二个。

4）.安装元器件一定要排列整齐，匀称，并要严格按照元件位置图进行，元件要紧固程度适当，要合理和便于更换元件。

5）.安装完毕的控制线路板，必须经过认真检查以后，才允许通电，以防止错接、漏接造成不能正常运转或短路事故的发生。

四、按钮和接触器双重联锁正反转出现问题应该如何检修只要是电器元件，它都会出一些问题，只是出的多少不一样而已，我们这里说的按钮和接触器双重联锁正反转控制线路也一样。

有时候会因为种种原因出现许多问题。

下面，我们来说下，出现了问题应该这样检修。

A.常见的故障如果电动机不能正常工作，一般造成的原因就是FR和FU。

1）首先开始检查FU（熔断器），电动机在工作时，由于负载过大，造成短时间的短路，而使熔断器的熔体烧断，断开线路，以达到保护电动机的作用。

检查熔断器方法很简单，严重的可以通过外表观察来判断：看其有无发黑或被烧的痕迹，看熔体是否完好。
