换热器简介

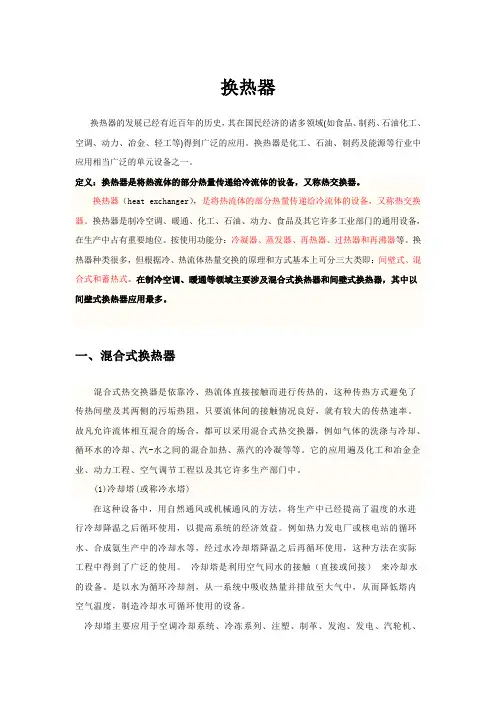

换热器换热器的发展已经有近百年的历史，其在国民经济的诸多领域(如食品、制药、石油化工、空调、动力、冶金、轻工等)得到广泛的应用。

换热器是化工、石油、制药及能源等行业中应用相当广泛的单元设备之一。

定义：换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器（heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器是制冷空调、暖通、化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。

按使用功能分：冷凝器、蒸发器、再热器、过热器和再沸器等。

换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。

在制冷空调、暖通等领域主要涉及混合式换热器和间壁式换热器，其中以间壁式换热器应用最多。

一、混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。

故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。

它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。

(1)冷却塔(或称冷水塔)在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。

例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。

冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。

是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内空气温度，制造冷却水可循环使用的设备。

冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。

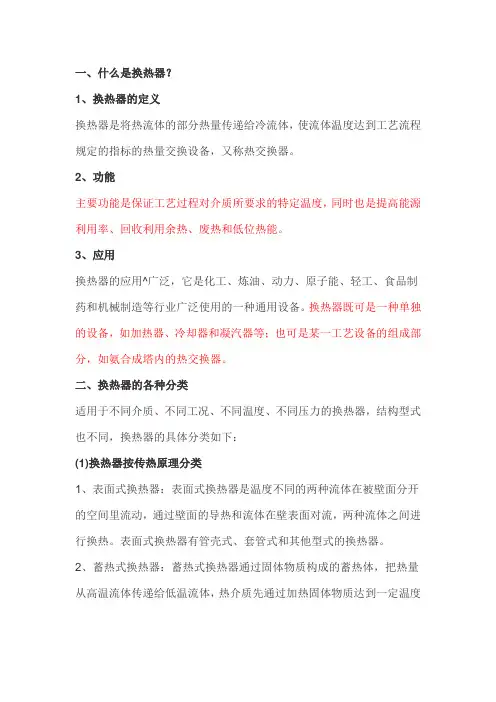

一、什么是换热器？1、换热器的定义换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。

2、功能主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率、回收利用余热、废热和低位热能。

3、应用换热器的应用^广泛，它是化工、炼油、动力、原子能、轻工、食品制药和机械制造等行业广泛使用的一种通用设备。

换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。

二、换热器的各种分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：(1)换热器按传热原理分类1、表面式换热器：表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。

表面式换热器有管壳式、套管式和其他型式的换热器。

2、蓄热式换热器：蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。

蓄热式换热器有旋转式、阀门切换式等。

3、流体连接间接式换热器：流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

4、直接接触式换热器：直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。

（2）换热器按用途分类1、加热器：加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器：预热器预先加热流体，为工序操作提供标准的工艺参数。

3、过热器：过热器用于把流体（工艺气或蒸汽）加热到过热状态。

4、蒸发器：蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

（3）按换热器的结构分类可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

、换热器的类型一二、列管换热器基本型式三、新型换热器四、各种间壁式换热器的比较和传热的强化途径1、管式换热器1）沉浸式换热器这种换热器是将金属管弯绕成各种与容器相适应的形状（多盘成蛇形，常称蛇管），并沉浸在容器内的液体中。

蛇管内、外的两种流体进行热量交换。

几种常见的蛇管形式如图所示。

优点：结构简单、价格低廉，能承受高压，可用耐腐蚀材料制造缺点：容器内液体湍动程度低，管外对流传热系数小。

2）喷淋式换热器喷淋式换热器也为蛇管式换热器，多用作冷却器。

这种换热器是将蛇管成行地固定在钢架上，热流体在管内流动，自最下管进入，由最上管流出。

冷水由最上面的淋水管流下，均匀地分布在蛇管上，并沿其两侧逐排流经下面的管子表面，最后流入水槽而排出，冷水在各排管表面上流过时，与管内流体进行热交换。

这种换热器的管外形成一层湍动程度较高的液膜，因而管外对流传热系数较大。

另外，喷淋式换热器常放置在室外空气流通处，冷却水在空气中汽化时也带走一部分热量，提高了冷却效果。

因此，和沉浸式相比，喷淋式换热器的传热效果要好得多。

同时它还便于检修和清洗等优点。

其缺点是喷淋不易均匀。

3）套管式换热器套管式换热器是由大小不同的直管制成的同心套管，并由U型弯头连接而成。

每一段套管称为一程，每程有效长度约为4~6m，若管子过长，管中间会向下弯曲。

在套管式换热器中，一种流体走管内，另一种流体走环隙适当选择两管的管径，两流体均可得到较高的流速，且两流体可以为逆流，对传热有利。

另外，套管式换热器构造较简单，能耐高压，传热面积可根据需要增减，应用方便缺点：管间接头多，易泄露，占地较大，单位传热面消耗的金属量大。

因此它较适用于流量不大，所需传热面积不多而要求压强较高的场合。

4）列管式换热器优点：单位体积所具有的传热面积大，结构紧凑、紧固传热效果好。

能用多种材料制造，故适用性较强，操作弹性较大，尤其在高温、高压和大型装置中多采用列管式换热器。

在列管式换热器中，由于管内外流体温度不同，管束和壳体的温度也不同，因此它们的热膨胀程度也有差别。

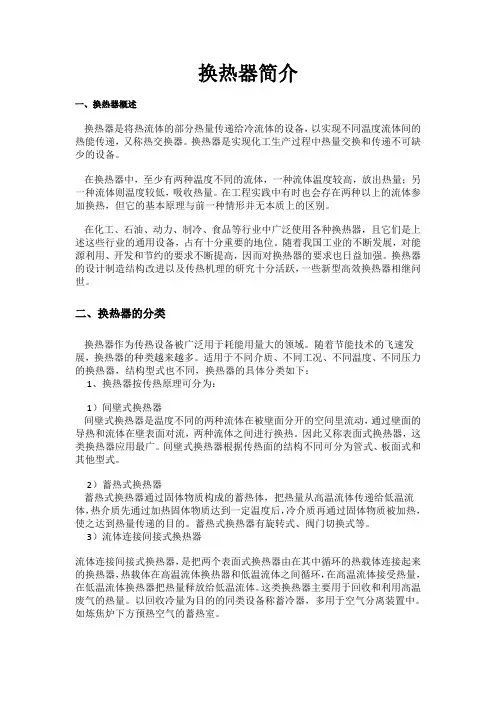

换热器简介一、换热器概述换热器是将热流体的部分热量传递给冷流体的设备，以实现不同温度流体间的热能传递，又称热交换器。

换热器是实现化工生产过程中热量交换和传递不可缺少的设备。

在换热器中，至少有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。

在工程实践中有时也会存在两种以上的流体参加换热，但它的基本原理与前一种情形并无本质上的区别。

在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且它们是上述这些行业的通用设备，占有十分重要的地位。

随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。

换热器的设计制造结构改进以及传热机理的研究十分活跃，一些新型高效换热器相继问世。

二、换热器的分类换热器作为传热设备被广泛用于耗能用量大的领域。

随着节能技术的飞速发展，换热器的种类越来越多。

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：1、换热器按传热原理可分为：1）间壁式换热器间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。

因此又称表面式换热器，这类换热器应用最广。

间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。

2）蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。

蓄热式换热器有旋转式、阀门切换式等。

3）流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

这类换热器主要用于回收和利用高温废气的热量。

以回收冷量为目的的同类设备称蓄冷器，多用于空气分离装置中。

换热器介绍及热效率的简单计算一、换热器的基本概念换热器的定义：凡是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装置通称换热器。

间壁式——冷热流体分别位于固体壁面两侧，而由壁面间接隔开来。

混合式——冷热流体通过直接接触、相互混合来实现换热。

回热式——冷热流体交替地通过同一换热表面而实现热量交换的设备称为蓄热式换热器。

2、换热器的分类螺旋板式换热器波纹管换热器列管式换热器板式换热器螺旋板换热器管壳式换热器容积式换热器浮头式换热器管式换热器热管换热器汽水换热器翅片管换热器管壳式换热器分为浮头式换热器和固定管板式换热器1、浮头式换热器特点2、浮头式换热器两端的管板，一端不与壳体相连，该端称浮头。

管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。

浮头式换热器的特点浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场能看出来。

这种换热器壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。

其缺点是结构复杂，造价高（比固定管板高20%），在运行中浮头处发生泄漏，不易检查处理。

三种类型换热器简介螺旋板式板式交叉流换热器管壳式壳管式套管式)蓄热式混合式间壁式板翅式管翅式管束式浮头式换热器适用于壳体和管束温差较大或壳程介质易结垢的条件。

3、固定管板式换热器(,4E-401, 4E-200)固定管板式换热器主要有外壳、管板、管束、顶盖（又称封头）等部件构成。

在圆形外壳内，装入平行管束，管束两端用焊接或胀接的方法固定在管板上，两块管板与外管直接焊接，装有进口或出口管的顶盖用螺栓与外壳两端法兰相连。

它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑，故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。

这种换热器的缺点是：壳程清洗困难，有温差应力存在。

当冷热两种流体的平均温差较大，或壳体和传热管材料膨胀系数相差较大，热应力超过材料的许用应力时，在壳体上需设膨胀节，由于膨胀节强度的限制，壳程压力不能太高。

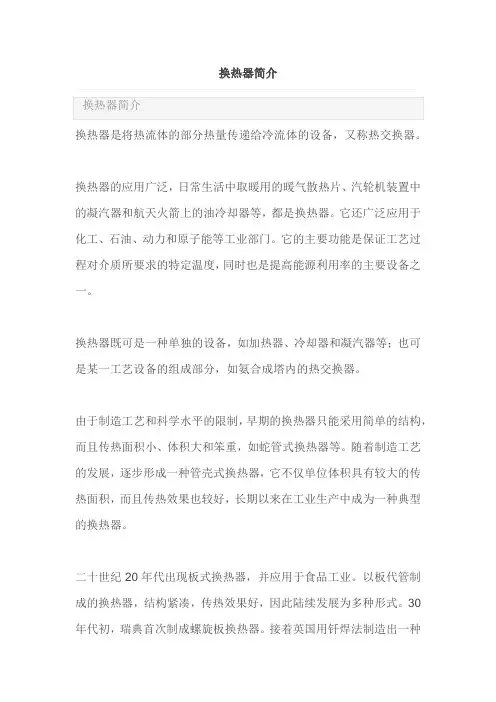

换热器简介换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器的应用广泛，日常生活中取暖用的暖气散热片、汽轮机装置中的凝汽器和航天火箭上的油冷却器等，都是换热器。

它还广泛应用于化工、石油、动力和原子能等工业部门。

它的主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率的主要设备之一。

换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。

由于制造工艺和科学水平的限制，早期的换热器只能采用简单的结构，而且传热面积小、体积大和笨重，如蛇管式换热器等。

随着制造工艺的发展，逐步形成一种管壳式换热器，它不仅单位体积具有较大的传热面积，而且传热效果也较好，长期以来在工业生产中成为一种典型的换热器。

二十世纪20年代出现板式换热器，并应用于食品工业。

以板代管制成的换热器，结构紧凑，传热效果好，因此陆续发展为多种形式。

30年代初，瑞典首次制成螺旋板换热器。

接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器，用于飞机发动机的散热。

30年代末，瑞典又制造出第一台板壳式换热器，用于纸浆工厂。

在此期间，为了解决强腐蚀性介质的换热问题，人们对新型材料制成的换热器开始注意。

60年代左右，由于空间技术和尖端科学的迅速发展，迫切需要各种高效能紧凑型的换热器，再加上冲压、钎焊和密封等技术的发展，换热器制造工艺得到进一步完善，从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。

此外，自60年代开始，为了适应高温和高压条件下的换热和节能的需要，典型的管壳式换热器也得到了进一步的发展。

70年代中期，为了强化传热，在研究和发展热管的基础上又创制出热管式换热器。

换热器按传热方式的不同可分为混合式、蓄热式和间壁式三类。

混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。

由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。
