铜排(铜线)价格计算

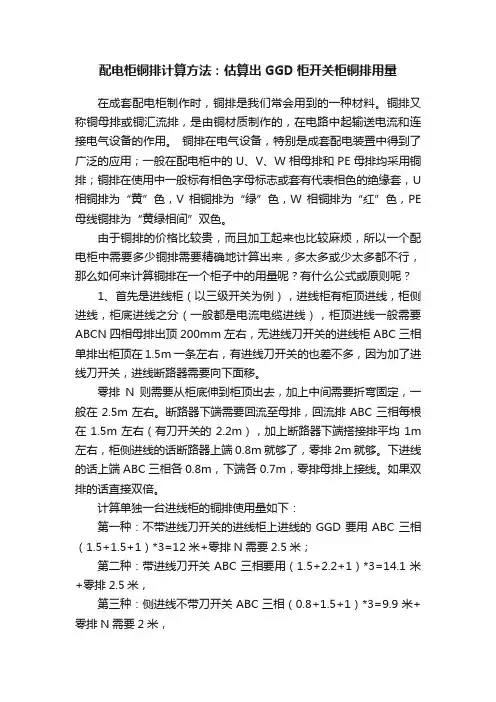

配电柜铜排计算方法：估算出GGD柜开关柜铜排用量在成套配电柜制作时，铜排是我们常会用到的一种材料。

铜排又称铜母排或铜汇流排，是由铜材质制作的，在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或套有代表相色的绝缘套，U 相铜排为“黄”色，V相铜排为“绿”色，W相铜排为“红”色，PE 母线铜排为“黄绿相间”双色。

由于铜排的价格比较贵，而且加工起来也比较麻烦，所以一个配电柜中需要多少铜排需要精确地计算出来，多太多或少太多都不行，那么如何来计算铜排在一个柜子中的用量呢？有什么公式或原则呢？1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右，有进线刀开关的也差不多，因为加了进线刀开关，进线断路器需要向下面移。

零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5m左右。

断路器下端需要回流至母排，回流排ABC三相每根在1.5m左右（有刀开关的2.2m），加上断路器下端搭接排平均1m 左右，柜侧进线的话断路器上端0.8m就够了，零排2m就够。

下进线的话上端ABC三相各0.8m，下端各0.7m，零排母排上接线。

如果双排的话直接双倍。

计算单独一台进线柜的铜排使用量如下：第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相（1.5+1.5+1）*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。

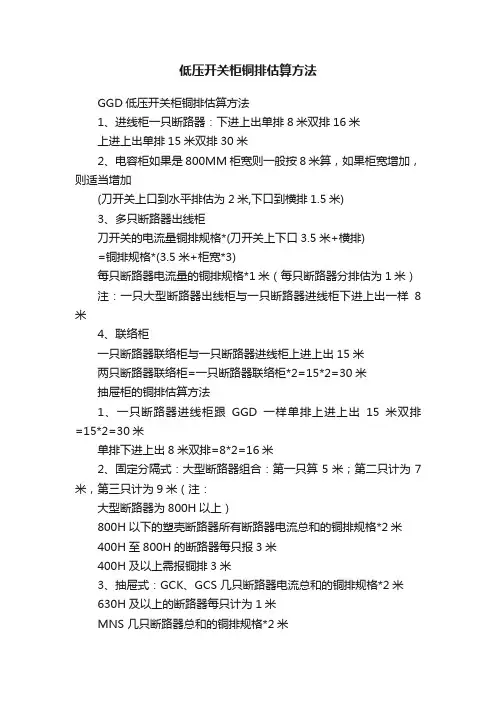

低压开关柜铜排估算方法GGD低压开关柜铜排估算方法1、进线柜一只断路器：下进上出单排8米双排16米上进上出单排15米双排30米2、电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米)3、多只断路器出线柜刀开关的电流量铜排规格*(刀开关上下口3.5米+横排)=铜排规格*(3.5米+柜宽*3)每只断路器电流量的铜排规格*1米（每只断路器分排估为1米）注：一只大型断路器出线柜与一只断路器进线柜下进上出一样8米4、联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米抽屉柜的铜排估算方法1、一只断路器进线柜跟GGD一样单排上进上出15米双排=15*2=30米单排下进上出8米双排=8*2=16米2、固定分隔式：大型断路器组合：第一只算5米；第二只计为7米，第三只计为9米（注：大型断路器为800H以上）800H以下的塑壳断路器所有断路器电流总和的铜排规格*2米400H至800H的断路器每只报3米400H及以上需报铜排3米3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2米630H及以上的断路器每只计为1米MNS 几只断路器总和的铜排规格*2米4、联络柜和电容柜都与GGD的联络柜、电容柜一样的算法，电容柜如果是800MM柜宽则一般按8米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为2米,下口到横排1.5米) 联络柜一只断路器联络柜与一只断路器进线柜上进上出15米两只断路器联络柜=一只断路器联络柜*2=15*2=30米5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格= 之和抽屉柜的价格=固定柜+100元抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的7、低压抽屉柜通道中的垂直排一般用40*6、50*6、60*6、80*6、100*6、120*6。

铜排知识及计算标准特编铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

由于铜管的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜、铝排板弯曲工具功能说明：1.弯曲铜排成铝排弯曲角度90度以下，不损伤到铜的材质。

2.本品是可掀式，当弯曲长条铜排时，N型或L型可以将卡拆出，则可整排拿出不受阻碍。

3.设计上有角度规定90度、45度指示，避免过度。

4.弯曲铜排一定要注意铜排的中心位置，一定要对准刻度0度。

5.配浦CFP-800、CP-700、DYB-63A、ZCB6-5等产品使用长方形截面的金属排安全载流量表铜排的重量和价格计算:1、TMY-60×6铜排截面积S=60×6=360mm2=3.6cm22、每米体积V=100cm×3.6cm2=360cm33、每米重量W=V×p=360×8.9=3204g=3.204kg4、2008年6月铜排的价格为66元/kg，镀锡铜排68元/kg。

那么∠3×30mm的铜排计算如下：S=3×30=90mm2=0.9cm2V=100cm×0.9cm2=90cm3W=V×P=90×8.9=801g=0.8kg黄铜管铜排没有国家强制性认证。

不过铜排作为低压成套产品的重要原材料，很多企业需要供应厂家每年提供CNAS认可的型式试验报告作为关键原材料的定期确认检验。

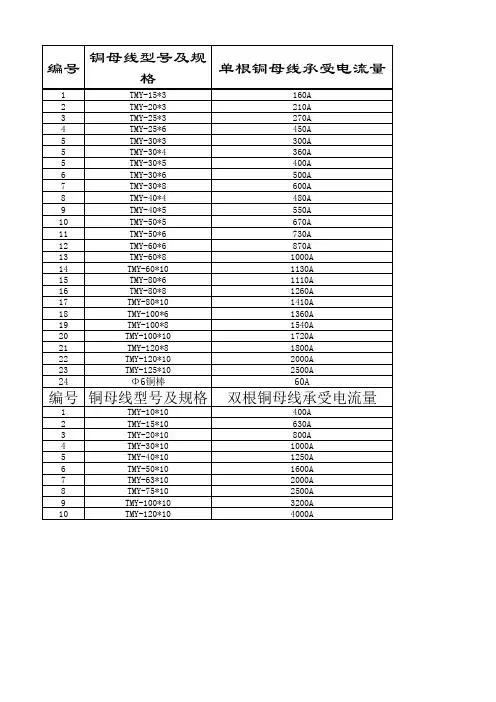

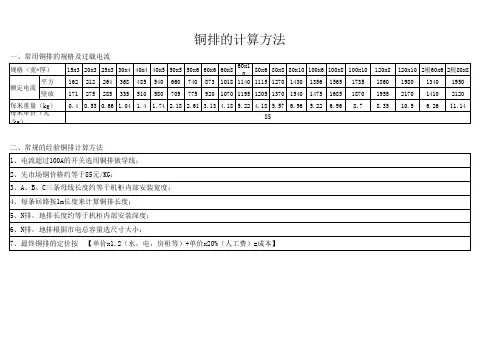

铜排计算方法、折弯经验计算表以及高压柜铜排计算方法铜排的计算方法一、铜排的规格及过载电流规格（宽*厚）额定电流每平方重量（kg）平放竖放15×31621710.420×3212 275 0.53 25×3 264 285 0.66 30×4 368 385 1.04 40×4 485 510 1.440×5 540 580 1.74 50×5 660 705 2.18 50×6 740 775 2.61 60×6 873 9203.13 60×8 1018 10704.18 60×10 1140 11955.22 80×6 1115 1205 4.18 80×8 12701370 5.57 80×10 1430 1540 6.96 100×6 1356 1475 5.22 100×8 1430 1540 6.96 100×101730 1875 8.7120×8 1860 1955 8.35 120×10 1980 2170 10.52根60×6 1340 1410 6.262根80×81950212011.14二、常规的经验铜排计算方法1、电流超过100A的开关选用铜排做导线。

2、现市场铜价格约为85元/公斤。

3、A、B、C三条母线长度约等于机柜内部安装宽度。

4、每条回路按1米长度来计算长度。

5、N排、PE排约等于机柜内部深度。

6、N排、PE排根据市电总容量选尺寸大小。

7、最终铜排定价按【单价×1.2（水、电、房租等）+单价×20%（人工费）=成本】铜排折弯经验计算表计算经验表单位长度mm取排总长上直长度下直长度弯排角度垂直距离150 303.84 mm 128.1 mm 98.1 mm 42.5度水平距离55铜排厚度8上元件长60上余长度70其他计算参考值折弯增长排垂直高斜面长度下元件长80下余长度203.8290.081.4高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

如何计算成本铜电线的成本包括三个部分。

1．铜材的成本2．PVC（外边料皮）的成本3．人工的成本成本的计算方法铜的成本：铜重量*铜价格=铜成本铜的重量=铜的密度(0.0089)*铜丝的体积铜丝的体积=面积*高度面积=3.14*半径的平方以BV2。

5平方的铜线为例，如下图用千分尺，可量出铜丝的直径，如下图是国标的线，直径是1。

772，国标是1。

78 那半径就是1。

772 / 2=0。

886那面积就=3.14*0.886*0.886 =2.46这个值指的就是平方毫米。

之所以BV2.5平方电线。

指的就是这个铜丝的截面积是2.5平方毫米。

得出了2。

46平方，假如这盘电线的长度是100米。

那么这盘电线中间铜丝的重量就是 2.46*100*0.0089(重量=面积*长度*密度)=2.1894公斤的铜2.189*今日铜价(55.7)=122元122元就是铜的原材料成本PVC外面材料的成本这个细算很麻烦，不过正常情况下，可以用下列方式：8 10 15 10 14 18 即在国标的情况下，料皮用的少，8元2。

5 10元4平方，15元6平方但在非标的情况下，料皮用的多，10元2.5平方，14元4平方18元6平方那这盘BV2.5所使用的料皮就是8元。

人工成本生产2平方的需要2元的人工电费。

那么这盘电线生产出来的总成本就是122+8+2=132元。

加上点润就是卖价了。

BV：铜芯聚氯乙烯绝缘电线电缆，就是我们常用的单芯铜线；BVR：铜芯聚氯乙烯绝缘软电线电缆，就是那种芯线是多股细铜线的。

外观主要区别就是BV是单铜芯，BVR是多铜芯。

同样平方的BV和BVR本质上是一样的，载流量也是一样的。

BV的特点是比较硬，易于固定造型，一般工程上（布线），配电柜接线用的都是BV线。

BVR比较软，家装接线，临时接线用的比较多，方便移动。

由于比较软易穿线，也有个别装修工在穿线时也喜欢用。

浅谈YJV、VV两种电缆的区别YJV全称铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV 0.6/1KVVV全称聚氯乙烯绝缘聚氯乙烯护套电力电缆VV 0.6/1KV我们先来分析一下两种电缆的结构组成：导体材料电缆外皮其它1其它2电缆内护层YJV 无氧铜10KV硅烷交联填充无纺布90℃护层VV 无氧铜70℃绝缘填充无纺布70℃护层YJV、VV是两种绝缘材料不同的电缆。

铜排价格计算器（公式）：铜排每米价格=每公斤价格*每米重量
铜排的介绍：铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，在电路中起输送电流和连接电气设备的作用。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排材质：T2紫铜排、TU1无氧铜排、TU2无氧铜排等。

铜排规格：1系~25系，具体铜排规格请在线或来电详细咨询！
铜排生产标准：执行国家标准GB/T 5585.1-2005。

铜排分类：常规：直角&圆角（俗称直边圆边）。

异型：按照设计图纸要求生产。

铜排常见截面范围：30--3000mm；常见厚度范围3mm-12mm；常见宽度范围10mm-125mm。

铜排导电性能：与母线工作的环境温度有密切关系。

铜排载流量计算：计算载流（40°）可简单按照下面公式计算（规格数量单位都取mm）：（1）母线规格：A（厚度）*B（宽度）
（2）单片载流≈B*（A+8.5)安
铜排重量计算：目前国内厂商生产的铜母线出厂长度多为6米长，故简化以后的重量计算公式为（规格数量单位都取mm）：
（1）A*B单根重量≈A*B*0.0534KG
（2）A*B每米重量≈A*B*0.0089KG
铜排价格计算公式：铜排每米价格=每公斤价格*每米重量。
