铜排的计算方法简单明了

铜排载流量计算法文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面 25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。

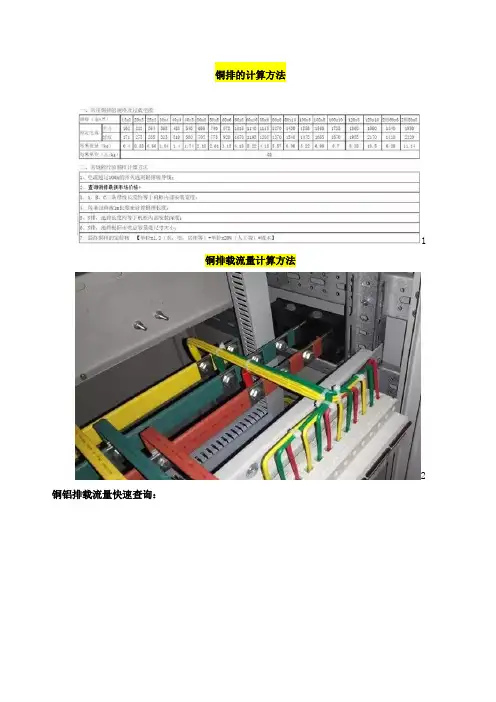

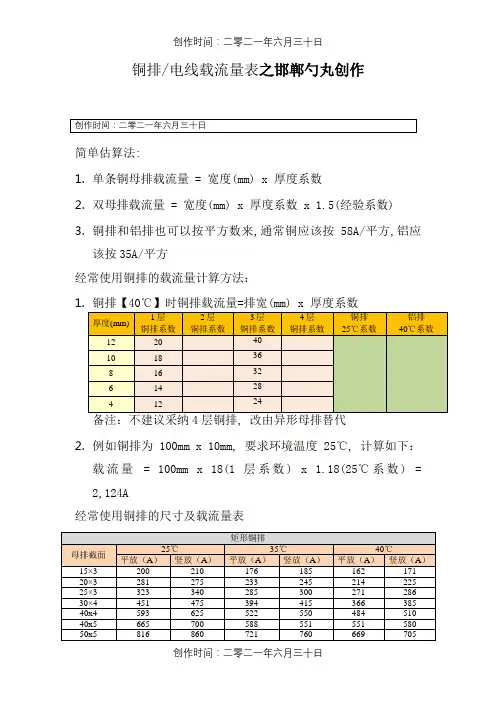

铜排的计算方法1铜排载流量计算方法2 铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

铜排计算方法铜排是由纯铜制成的平板状材料，常用于电子设备、机械设备、建筑工程等领域。

在实际应用中，我们常常需要计算铜排的尺寸、电阻、导热性能等参数，以便合理设计和使用铜排。

本文将介绍一些常见的铜排计算方法，希望能对大家有所帮助。

一、铜排尺寸计算方法铜排的尺寸计算通常包括宽度、厚度、长度等方面。

首先需要确定所需承载电流、电压、温升等参数，然后根据这些参数选择合适的铜排尺寸。

1. 承载电流计算：根据所需承载电流和电流密度，可计算出铜排的截面积。

常用的计算公式为：截面积（mm²）= 承载电流（A）/ 电流密度（A/mm²）2. 宽度计算：根据铜排的截面积和厚度，可计算出铜排的宽度。

常用的计算公式为：宽度（mm）= 截面积（mm²）/ 厚度（mm）3. 长度计算：根据所需电阻和电阻率，可计算出铜排的长度。

常用的计算公式为：长度（mm）= 电阻（Ω）/ （电阻率（Ω·mm²/m）× 截面积（mm²））二、铜排电阻计算方法铜排的电阻是指单位长度上的电阻。

在设计电路时，我们常常需要计算铜排的电阻，以保证电流传输的稳定性和效率。

1. 电阻率计算：铜排的电阻率是指单位体积内电阻的大小，常用单位是Ω·mm²/m。

铜的电阻率通常在20°C时为0.0175Ω·mm²/m，根据实际温度可进行修正。

2. 电阻计算：根据铜排的长度、宽度、厚度和电阻率，可计算出铜排的电阻。

常用的计算公式为：电阻（Ω）= 电阻率（Ω·mm²/m）× 长度（mm）/ （宽度（mm）× 厚度（mm））三、铜排导热性能计算方法铜排具有优良的导热性能，常用于散热器、电子元件等需要散热的设备中。

在设计和选择铜排时，我们需要计算铜排的导热性能，以保证设备的散热效果。

1. 导热系数计算：铜排的导热系数是指单位温度梯度下单位厚度的热流通过的热量，常用单位是W/(m·K)。

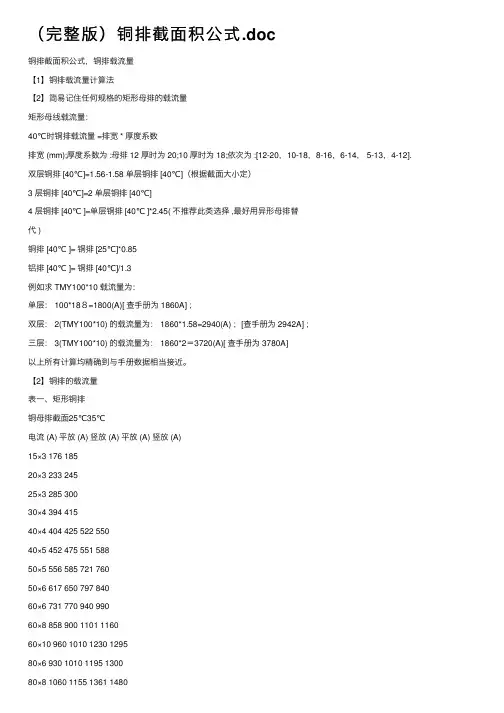

（完整版）铜排截⾯积公式.doc铜排截⾯积公式，铜排载流量【1】铜排载流量计算法【2】简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量 =排宽 * 厚度系数排宽 (mm);厚度系数为 :母排 12 厚时为 20;10 厚时为 18;依次为 :[12-20，10-18，8-16，6-14， 5-13，4-12].双层铜排 [40℃]=1.56-1.58 单层铜排 [40℃]（根据截⾯⼤⼩定）3 层铜排 [40℃]=2 单层铜排 [40℃]4 层铜排 [40℃ ]=单层铜排 [40℃ ]*2.45( 不推荐此类选择 ,最好⽤异形母排替代 )铜排 [40℃ ]= 铜排 [25℃]*0.85铝排 [40℃ ]= 铜排 [40℃]/1.3例如求 TMY100*10 载流量为：单层： 100*18８=1800(A)[ 查⼿册为 1860A] ；双层： 2(TMY100*10) 的载流量为： 1860*1.58=2940(A) ；[查⼿册为 2942A] ；三层： 3(TMY100*10) 的载流量为： 1860*2＝3720(A)[ 查⼿册为 3780A]以上所有计算均精确到与⼿册数据相当接近。

【2】铜排的载流量表⼀、矩形铜排铜母排截⾯25℃35℃电流 (A) 平放 (A) 竖放 (A) 平放 (A) 竖放 (A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2210120×10 1685 1830 2152 23402(60 ×6) 1126 1185 1452 15302 (60 ×8) 1460 1480 1503 16002(60 ×10) 1680 1170 2140 22502(80 ×6) 1320 1433 1705 18552(80 ×8) 1651 1795 2117 25152(80 ×10) 1950 2120 2575 27352(100 ×6) 1564 1700 2000 21702(100 ×8) 1930 2100 2470 26902(100 ×10) 2320 2500 2935 31852(120 ×8) 2140 2330 2750 29952(120 ×10) 2615 2840 3330 3620⼆、铜导线载流量 (35℃ )截⾯ (mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 电流 (A) 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选⽤标准截⾯ (mm2) 10 16 16 25 35 50 70 35x2 50x2 70x2 50x3 70x3 电流 (A) 50 63 80 100 125 160 200 250 300 400 500 600。

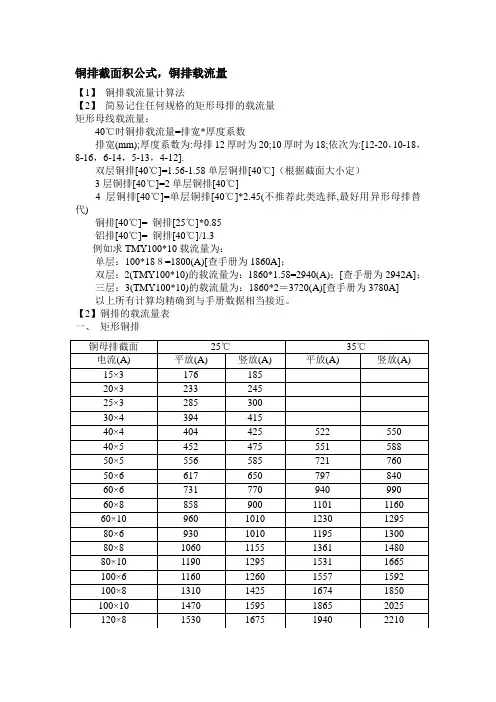

铜排截面积公式，铜排载流量【1】铜排载流量计算法【2】简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

【2】铜排的载流量表一、矩形铜排120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 电流(A) 10 13 17 23 30 45 85 110 136 170 216 263截面(mm2) 10 16 16 25 35 50 70 35x2 50x2 70x2 50x3 70x3 电流(A) 50 63 80 100 125 160 200 250 300 400 500 600。

铜排计算方法、折弯经验计算表以及高压柜铜排计算方法铜排的计算方法一、铜排的规格及过载电流规格（宽*厚）额定电流每平方重量（kg）平放竖放15×31621710.420×3212 275 0.53 25×3 264 285 0.66 30×4 368 385 1.04 40×4 485 510 1.440×5 540 580 1.74 50×5 660 705 2.18 50×6 740 775 2.61 60×6 873 9203.13 60×8 1018 10704.18 60×10 1140 11955.22 80×6 1115 1205 4.18 80×8 12701370 5.57 80×10 1430 1540 6.96 100×6 1356 1475 5.22 100×8 1430 1540 6.96 100×101730 1875 8.7120×8 1860 1955 8.35 120×10 1980 2170 10.52根60×6 1340 1410 6.262根80×81950212011.14二、常规的经验铜排计算方法1、电流超过100A的开关选用铜排做导线。

2、现市场铜价格约为85元/公斤。

3、A、B、C三条母线长度约等于机柜内部安装宽度。

4、每条回路按1米长度来计算长度。

5、N排、PE排约等于机柜内部深度。

6、N排、PE排根据市电总容量选尺寸大小。

7、最终铜排定价按【单价×1.2（水、电、房租等）+单价×20%（人工费）=成本】铜排折弯经验计算表计算经验表单位长度mm取排总长上直长度下直长度弯排角度垂直距离150 303.84 mm 128.1 mm 98.1 mm 42.5度水平距离55铜排厚度8上元件长60上余长度70其他计算参考值折弯增长排垂直高斜面长度下元件长80下余长度203.8290.081.4高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
