母排计算公式Word版

矩形母排载流量计算法
1、40°时铜排载流量排宽*厚度系数：E （排厚：D）
此表是根据lyq137********的建议和进一步核算，将原厚度系数分别加了0.5,更加接近。

例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56〜1.58倍的单层铜排（对应相同的矩形排和温
度）；
例:100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40。

】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响：
【40°】时的铜排二【25°】时的铜排的0.85
【40°】时的铜排二【40°】时的铝排的1.3
三、变压器KVA容量输出电流计算公式为：I（A）=K V A值/（V3*0.4 ）
0.69284
母线槽铜排规格。

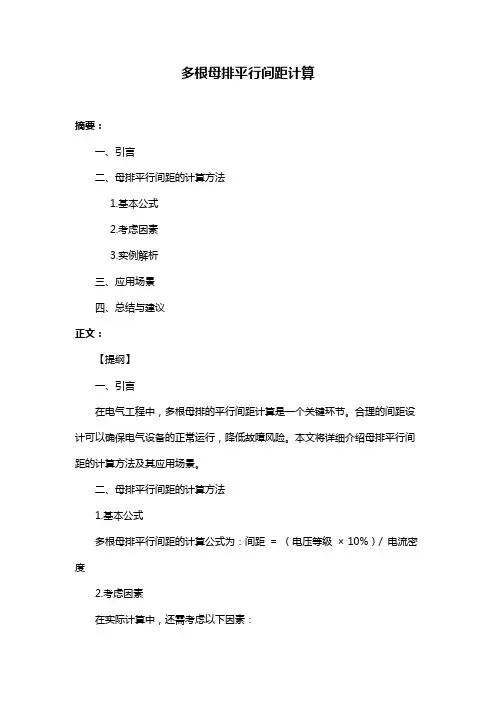

多根母排平行间距计算
摘要：
一、引言
二、母排平行间距的计算方法
1.基本公式
2.考虑因素
3.实例解析
三、应用场景
四、总结与建议
正文：
【提纲】
一、引言
在电气工程中，多根母排的平行间距计算是一个关键环节。

合理的间距设计可以确保电气设备的正常运行，降低故障风险。

本文将详细介绍母排平行间距的计算方法及其应用场景。

二、母排平行间距的计算方法
1.基本公式
多根母排平行间距的计算公式为：间距= （电压等级× 10%）/ 电流密度
2.考虑因素
在实际计算中，还需考虑以下因素：
a.母排的尺寸和形状
b.电气设备的散热条件
c.周围环境的影响（如湿度、温度等）
d.安全距离（如防护等级、跨接距离等）
3.实例解析
假设我们有一组三根母排，电压等级为1000V，电流密度为
100A/mm。

根据公式，间距=（1000V × 10%）/ 100A/mm = 10mm。

同时，考虑安全距离和电气设备的散热条件，实际间距可设定为15mm。

三、应用场景
母排平行间距计算在以下场景中具有重要意义：
1.配电系统设计
2.电气设备布局
3.母排选型和加工
4.验收和运维
四、总结与建议
母排平行间距计算是电气工程中的重要环节。

掌握计算方法和考虑因素，能够帮助我们合理设计电气系统，确保设备安全运行。

在实际应用中，还需根据具体情况进行调整，以满足实际需求。

（完整版）铜排载流量计算表及母线槽铜排规格矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进⼀步核算,将原厚度系数分别加了0.5,更加接近。

例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
⼆、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。

矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)序号排厚D㎜厚度系数 E1 12㎜20.52 10㎜18.53 8㎜16.54 6㎜14.55 5㎜13.56 4㎜12.5此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。

例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的 1.3三、变压器KVA容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽 KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽 CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。

铜排有个口诀：
排宽*排厚+=铜排载流量如：60*（6+）=870A 60*6的铜排长度：（立排）刀开关到断路器大约250-300的高度，（横排）柜体宽度-安装角铁宽度即可。

刀开关上面大概米。

母排重量计算公式
*8*=m
即求出了每米铜排的重量大约为m，而每kg铜排的价格为85元/kg，
其中为铜排的密度。

母排载流量计算公式
L公式10：
40℃时铜排载流量=排宽*厚度系数7
双层铜排=（）*单层铜排
铝排= 铜排÷
排宽(mm)厚度系数为：母排12个厚时为10个厚时为依次
为:[，，，，，]
例如：
求TMY100*10载流量为:
单层：100*＝1850（Ａ）
双层：２（TMY100*10）的载流量为：1850*＝2923（Ａ）求LMY100*10载流量为：1850÷＝1423（Ａ）三层：3（TMY100*10）的载流量为：1850*2=3700A。

估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 362030×5的铜排配630A的塑壳的优点是铜排可以直接接到塑壳断路器的接线端而不用扩展器，铜排规格可以定制。

0.51 9.08 3 26.70 3 26.70 3.6 64.08 1.9 33.82 2.4 42.72 4.8 85.44 288.54 48 13850 1250KVA
连屏母排
电容柜母排
接地母排
N母排
刀开关上口 刀开关下口 横连母排
侧上母排
8 1000KVA TMY-3*(125*10)+2*(80*8) 9 1250KVA TMY-3*2*(100*10)+2*(100*10)
3 33.38 1 3 53.40 1
5.70 8.90
1 5.70 1.5 4.81 1.5 4.81 2.1 6.73 1 8.90 1.5 4.81 1.5 4.81 2.1 6.73
0 0.00 61.11 0 0.00 87.54
48 2933 1000KVA 48 4202 1250KVA
进线柜母排规格 N母排 框架开关上口 框架开关下口
横连母排
长度 重量 （m （公 ） 斤）
长度 重量 （m （公 ） 斤）
长度 （m）
重量 （公 斤）
长度 （m）
重量 （公 斤）
侧上母排
长度 （m）
重量 （公 斤）
金额
总重量 （公 斤）
铜价 /kg
金额 (元)
变压器容 量
0.51 5.67 3 17.09 3 17.09 3.6 41.01 1.9 21.64 2.4 26.70 4.8 53.40 182.61 48 8765 1000KVA
序 变压器容 号量
设计院母排规格
8 1000KVA TMY-3*(125*10)+2*(80*8) 9 1250KVA TMY-3*2*(100*10)+2*(100*10)

矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜2 10 ㎜3 8 ㎜4 6 ㎜5 5 ㎜6 4 ㎜此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。

例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的三、变压器 KVA 容量输出电流计算公式为 :I(A)=K V A 值/(√母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。

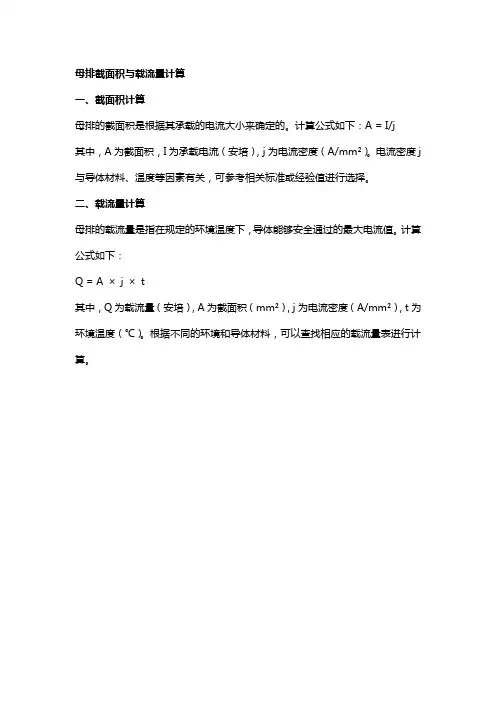

母排截面积与载流量计算
一、截面积计算
母排的截面积是根据其承载的电流大小来确定的。

计算公式如下：A = I/j
其中，A为截面积，I为承载电流（安培），j为电流密度（A/mm²）。

电流密度j 与导体材料、温度等因素有关，可参考相关标准或经验值进行选择。

二、载流量计算
母排的载流量是指在规定的环境温度下，导体能够安全通过的最大电流值。

计算公式如下：
Q = A ×j ×t
其中，Q为载流量（安培），A为截面积（mm²），j为电流密度（A/mm²），t为环境温度（℃）。

根据不同的环境和导体材料，可以查找相应的载流量表进行计算。

矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。

例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。

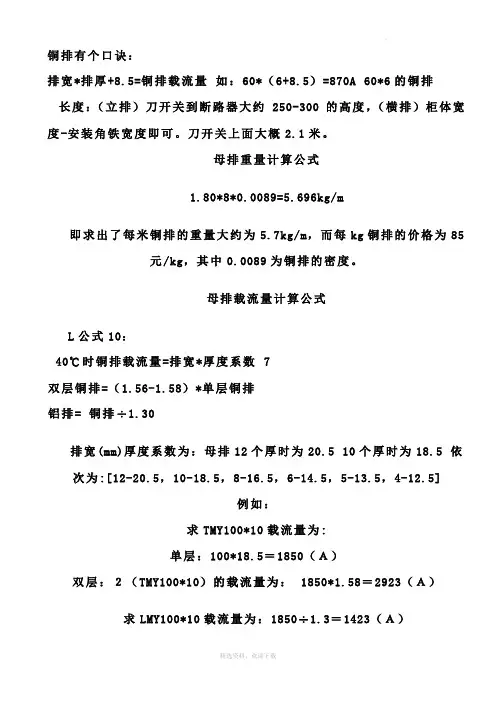

铜排有个口诀：
排宽*排厚+8.5=铜排载流量如：60*（6+8.5）=870A60*6的铜排
长度：（立排）刀开关到断路器大约250-300的高度，（横排）柜体宽度-安装角铁宽度即可。

刀开关上面大概2.1米。

母排重量计算公式
1.80*8*0.0089=5.696kg/m
即求出了每米铜排的重量大约为5.7kg/m，而每kg铜排的价格为85元/kg，其中0.0089为铜排的密度。

母排载流量计算公式
L公式10：
40℃时铜排载流量=排宽*厚度系数7
双层铜排=（1.56-1.58）*单层铜排
铝排= 铜排÷1.30
排宽(mm)厚度系数为：母排12个厚时为20.510个厚时为18.5依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5]
例如：
求TMY100*10载流量为:
单层：100*18.5＝1850（Ａ）
双层：２（TMY100*10）的载流量为：1850*1.58＝2923（Ａ）求LMY100*10载流量为：1850÷1.3＝1423（Ａ）
三层：3（TMY100*10）的载流量为：1850*2=3700A
Welcome !!! 欢迎您的下载，资料仅供参考！。

国标铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 600。

母线铜排载流量和重量计算方法估算法:1、铜排重量=长×宽×厚度×铜密度8932kg/m32、单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10 -18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5 556 585 721 76050×6617 650 797 84060×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 130080×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×81310 1425 1674 1850100×10 1470 1595 1865 2025120×81530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10)2615 2840 3330 3620低压电容器柜一般按照（容量*单价）进行报价，不需要严格依照器件清单如：单价95元/ kvar若某台电容柜设计容量为180kvar则该柜总价=180*95=17100元因电容器柜柜体、安装方式比较简单，回路器件、控制器价格影响不大，所以，这种报价方式几乎适用于所有柜型（具体单价看当地行情，我们这里基本是95元/ kvar）1、变压器的铭牌上都标有变压器的容量和实际的额定电流。

SAl=1.62SCu 式中：
SAl 为铝母线的最小截面积； SCu 为铜母线的最小截面积。 如对于 31.5kA/4S 系统,铝母线最小截面积为：SAl=1.62×330 =540 mm2 根据 DL404-1997《户内交流高压开关柜订货技术条件》中 7.4.3 条规定，接地汇流排 以及与之连接的导体截面，应能通过铭牌额定短路开断电流的 87%，可以计算出各种系统
S=（I/a）(t/△θ)1/2 式中：
S—母线最小截面,mm2； I--额定短时耐受电流，A； a—材质系数，铜为 13，铝为 8.5； t--额定短路持续时间，s； △θ—温升（K）,对于裸导体一般取 180K，对于 4s 持续时间取 215K。 如对于 31.5kA/4S 系统,选用铜母线最小截面积为：S=（31500/13）×（4/215）1/2=330 mm2 铝母线最小截面积与铜母线最小截面积关系为：
时：（也就是母线的宽度方向相对，此时电动力效应不好）
Ｗ2＝0.167b2h； 则： L 铜 MAX≤365b（ah) 1/2/ ich L 铝 MAX≤258b（ah) 1/2/ ich 例如：对于 31.5kA 的系统，ich 取 80kA，如用于 KYN28-12 开关柜 a=27.5cm，对于
63 80×10 80×8
660 1075
80 100×10 80×10
840 1365
4.2 母线的电动力效应 母线是承载电流的导体，当有电流流过时势必在母线上产生作用力。母线受电流的作用
力与电流、母线形状、母线间的距离有关。平行放置的母线是开关柜中最常见的。 根据额定峰值耐受电流来确定母线最大跨距(两个支撑间的最大距离) 原则：作用在母线上的作用应力 kg/cm≤母线允许应力。公式： △js=1.76L2ich2×10-3/aW≤△y 式中：△js—作用于母线的作用应力，kg/cm2； △y—母线允许最大应力，当母线为铜质时取 1400，当母线为铝质时取 700； L—母线支撑间距（cm）； a—相间距离（cm）； W——矩形母线截面系数，cm3； ich——额定峰值耐受电流，（kA） 根据上式导出： 铜母线的最大跨距为 L 铜 MAX≤（1400aw 103/1.76 ich2）1/2= 892（aw）1/2/ ich 铝母线的最大跨距为 L 铝 MAX≤（700aw 103/1.76 ich2）1/2= 631（aw ）1/2/ich 矩形母线截面系数：

母排理论重量及载流量选用表，一张表告诉你详细计算法则！母排理论重量及载流量选用表a）、接触面搪锡或镀锡。

b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。

c）、周围环境温度不等于40℃的校正系数见下表d）、周围环境温度不等于35℃的校正系数见下表e）、理论重量及载流量选用表2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。

7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。

计算公式质量=密度*体积，体积=底面积*高（铜排长），质量=铜的密度(8.9)*体积，铜排的价值= 质量*市场单价（约70000元/吨）。

S（截面积）=A（宽）* B（高） V（体积） =S * C（长度） D （重量） =V * d（比重）比重表铜 8.9 铁 7.85 铝 2.73铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

高压柜母排估算：
1、水平排：共6段，每段1.6m，共计：9.6m
2、进线柜：A相——水平排（隔离车上端）：840mm
B相——水平排（隔离车上端）：600mm
C相——水平排（隔离车上端）：400mm
A相——外接电缆（隔离车下端）：400mm
B相——外接电缆（隔离车下端）：400mm
C相——外接电缆（隔离车下端）：400mm 共计：3.0m
地排：TMY-303X3 1.7m
3、电压互感器柜：A相——水平排（PT车上端）：840mm
B相——水平排（PT车上端）：600mm
C相——水平排（PT车上端）：400mm 共计：1.84m
地排：TMY-30X3 1.7m
4、计量柜
A相——上端水平排——电流互感器——下端水平排 1.9m
B相——上端水平排——电流互感器——下端水平排 2.2m
C相——上端水平排——电流互感器——下端水平排 1.2m
TMY-30X3长度：
A相——熔断器——电压互感器 1.25m
B相——熔断器——电压互感器 1.4m
C相——熔断器——电压互感器 1.15m
地排：TMY-30X3 300mm
5、变压器柜：A相到水平排（VS1上端）：800mm
B相到水平排（VS1上端）：600mm
C相到水平排（VS1上端）：400mm
A相（VS1下端）——电流互感器——接地刀1m
B相（VS1下端）——电流互感器——接地刀1m
C相（VS1下端）——电流互感器——接地刀1m 共计：4.8m 地排：TMY-30X3 3m
注：每台柜底有一段40X4接地铜排700mm。

铜排截面积公式，铜排载流量【1】铜排载流量计算法【2】简易记住任何规格的矩形母排的载流量矩形母线载流量：40C时铜排载流量二排宽*厚度系数排宽(mm);厚度系数为：母排12厚时为20;10厚时为18;依次为:[12-20,10-18, 8-16, 6-14, 5-13, 4-12].双层铜排[40 C ]=1.56-1.58单层铜排[40 C ](根据截面大小定)3层铜排[40 C ]=2单层铜排[40 C ]4层铜排[40 C ]=单层铜排[40 C ]*2.45(不推荐此类选择，最好用异形母排替代)铜排[40 C ]=铜排[25 C ]*0.85铝排[40 C ]=铜排[40 C ]/1.3例如求TMY100*10载流量为：单层：100*18 8 =1800(A)[查手册为1860A];双层：2(TMY100*10)的载流量为：1860*1.58=2940(A);[查手册为2942A]; 三层：3(TMY100*10)的载流量为：1860*2 = 3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
