铜排载流量计算法

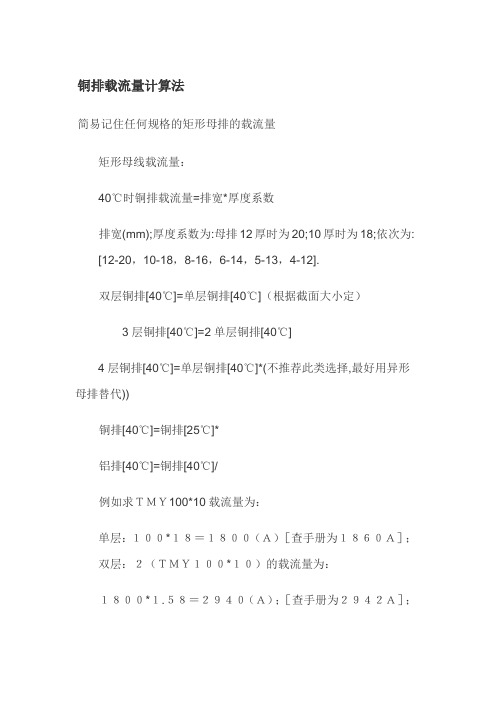

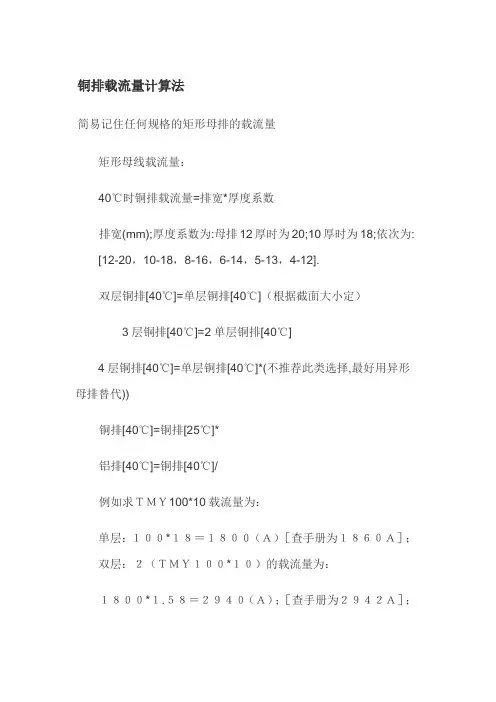

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代))铜排[40℃]=铜排[25℃]*铝排[40℃]=铜排[40℃]/例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×317618520×323324525×328530030×439441540×2255040×5158850×2176050×6660×40990 60×1011160 60×129580×693080×848080×11665 100×6592 100×8850 100×52025 120×8110 120×22340 2(60×6)530 2(60×8)600 2(60×10)250 2(80×6)855 2(80×8)5152(80×10)7352(100×6)1702(100×8)6902(100×10)2(120×8)2952(120×10)260二、铜导线载流量(35℃)截面（mm2）载流量（A）563三、抽屉柜抽屉导线选用标准截面（mm2）035×250×270×250×370×3 电流（A）060。

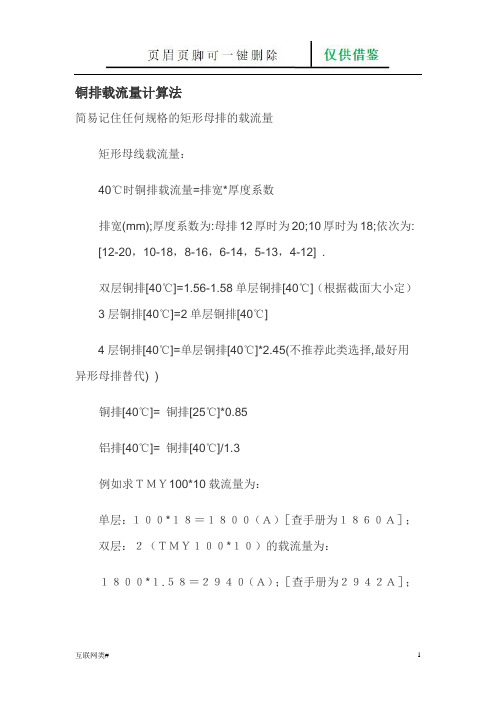

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

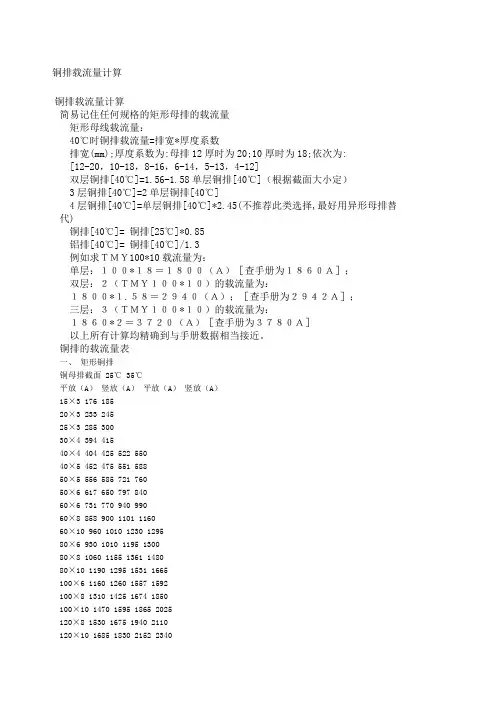

铜排载流量计算铜排载流量计算简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面 25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 630考虑变压器过载情况，铜排至少选用30X4（允许401A电流）的才能满足，但是要考虑在铜排上穿孔减少横截面积，建议用40X4（允许512A电流）的铜排。

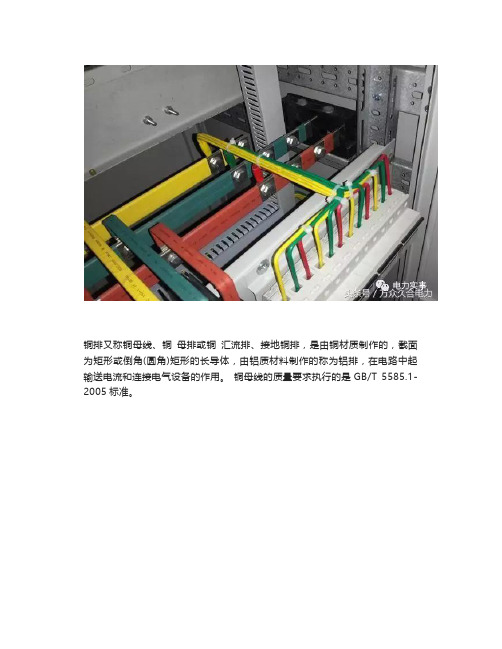

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

铜母线的质量要求执行的是GB/T 5585.1-2005标准。

铜排载流量是多少呢？铜排载流量是怎么计算的呢？铜排载流量表有吗？什么是铜排载流量呢？这么多问题，我们还是一一来回答吧。

首先来解释下什么是铜排吧。

所谓铜排就是指由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，一般被称为铜母线、铜母排或铜汇流排、接地铜排。

铜排的主要制作流程包括了：标准选材→熔铸→浇铸→压延→开坯→酸洗→精轧→铣边→机加工(打孔、打弯、镀锡)→包装→入库。

铜排是一种适用于高低压电器、开关触头、配电设备、母线槽等电器工程，，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

▲点击查看大图二、估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方三、常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为：母排12厚时为20;10厚时为18；依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

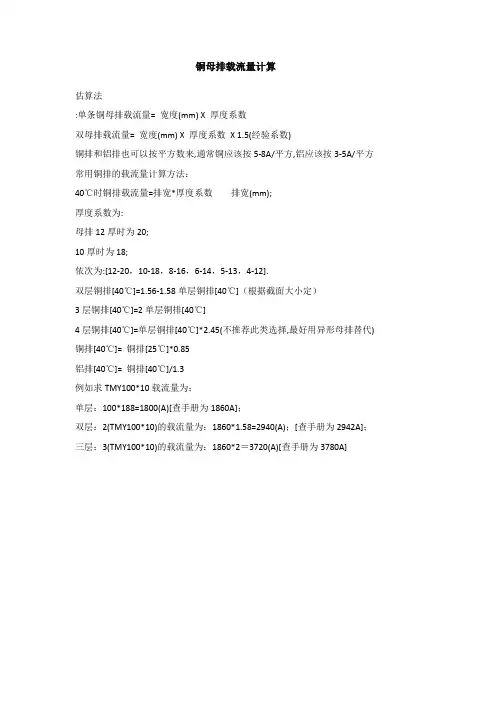

铜母排载流量计算
估算法
:单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数排宽(mm);
厚度系数为:
母排12厚时为20;
10厚时为18;
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
一是创业企业中能够脱颖而出的企业，这些企业代表着未来
二是类似于格力这样的企业，可以压得住，用业绩让市场保持稳健三是通过混改、通过并购重组能够大幅提升效率的国有企业。

铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

铜排的载流量= 宽度*厚度系数(厚度系数=铜排的厚度+8.5)
铜排的价格=(铜排单位体积/1000)*8.9*当前铜排价格例如：100*8的铜排的价格算法：100*8/1000*8.9*当前铜排价格
100*8的载流量=100*16.5（8+8.5）
铜排的厚度系数：（厚度系数=厚度+8.5）
10（18.5）10+8.5
8 （16.5）8+8.5
6 （14.5）6+8.5
5 （13.5）5+8.5
4 （12.5）4+8.5
3 （11.5）3+8.5
按额定电流计算铜排尺寸
400A 开关使用30宽
225A 开关使用20宽
100A 开关使用15宽
600A 开关使用40宽
800A 开关使用40宽
铜排的长度算法注意事项
馈电柜垂直长度=抽屉的高的和+500mm （备用抽
屉的高是不算在内的）而铜排的厚度一定为6
备用抽屉中的所有的电流相加然后除以2
SCB变压器为干式变压器，SB变压器为油式变压器
单排载流量=铜排宽度*（铜排厚度+8.5）A
双排载流量=铜排宽度*（铜排厚度+8.5）*1.58
三排载流量=单排铜排载流量*2
选择万能断路器应根据进线侧变压器容量来定，断路器的额定电流约为变压器容量的两倍（例如：变压器的额定为800KVA，则万能短路器的额定电流In=1600A）。

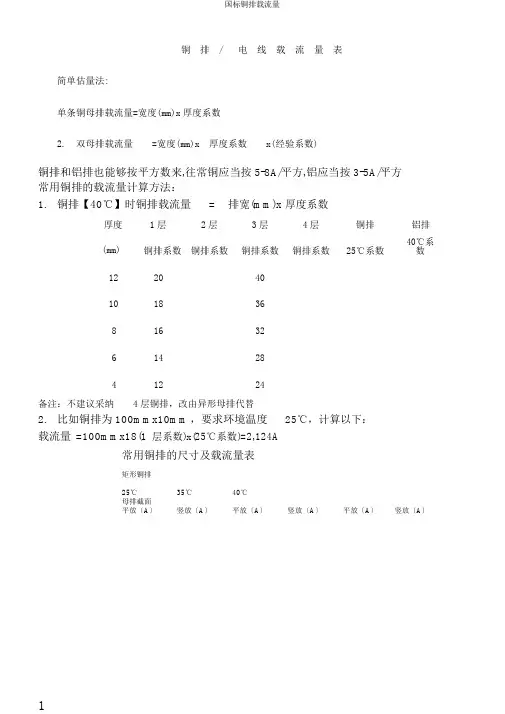

铜排/ 电线载流量表简单估量法:单条铜母排载流量=宽度(mm)x厚度系数2. 双母排载流量=宽度(mm)x 厚度系数x(经验系数)铜排和铝排也能够按平方数来,往常铜应当按5-8A/平方,铝应当按3-5A/平方常用铜排的载流量计算方法：1.铜排【40℃】时铜排载流量=排宽(mm)x厚度系数厚度1层2层3层4层铜排铝排(mm)铜排系数铜排系数铜排系数铜排系数25℃系数40℃系数122040101836816326142841224备注：不建议采纳4层铜排，改由异形母排代替2.比如铜排为100mmx10mm，要求环境温度25℃，计算以下：载流量=100mmx18(1层系数)x(25℃系数)=2,124A常用铜排的尺寸及载流量表矩形铜排25℃35℃40℃母排截面平放〔A〕竖放〔A〕平放〔A〕竖放〔A〕平放〔A〕竖放〔A〕15×320021017618516217120×328127523324521422525×332334028530027128630×445147539441536638540x459362552255048451040x566570058855155158050x581686072176066970550x690695579781073577560x61069112594099087392060x812511320110111601016107060x1013951475123012961133119580x613601480119513001110120580x815531690136114801260137080x10174719001531166514171540100x6166518101557159213561475100x8191120801674182015461685矩形铝排25℃35℃40℃母排截面平放〔A〕竖放〔A〕平放〔A〕竖放〔A〕平放〔A〕竖放〔A〕15×315616513814512713420×320421518019016617525×325226521923020421530×4347365309325285300 40x4456480404425375395 40x5518540452475418440 50x5632665556585518545 50x6703740617650570600 60x6826870731770680715 60x89751025855900788830 60x10110011559601010890935 80x6105011509301010860935 80x812151320105011559851070 80x10136014801190129511051200 100x6131014251160126010701160 100x8149516261310142612101315铜导线载流量(35℃)截面(mm2)载流量(A)11013174236301045168525110 35136 50170 70216 95263。

有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)1.铜排(90度角和圆角)的标准截流量手册?2.铜导线的标准截流量手册?铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 550 40×5452 475 551 588 50×5556 585 721 760 50×6617 650 797 840 60×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 1300 80×81060 1155 1361 1480 80×101190 1295 1531 1665 100×61160 1260 1557 1592 100×81310 1425 1674 1850100×101470 1595 1865 2025120×81530 1675 1940 2110120×101685 1830 2152 23402(60×6)1126 1185 1452 15302 (60×8)1460 1480 1503 16002(60×10)1680 1170 2140 22502(80×6)1320 1433 1705 18552(80×8)1651 1795 2117 25152(80×10)1950 2120 2575 27352(100×6)1564 1700 2000 21702(100×8)1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8)2140 2330 2750 29952(120×10)2615 2840 3330 3620二、铜导线载流量(35℃)截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量(A) 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×270×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 60导体载流量的计算口诀1. 用途：各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。
