母线价格计算表

小方式大方式小方式有名值(Ω)标幺值有名值(Ω)(三相短路)(二相短路)1北滘0.270.240.5622.458.932陈村0.340.310.4517.8311.113道教0.30.270.4120.2112.24东辉0.320.290.3918.9412.825东平0.410.370.4614.7910.876富安0.30.270.420.2112.57广教0.350.320.5617.328.938桂洲0.280.250.4121.6512.29红岗0.290.260.4220.911.910华容0.260.240.423.3212.511鸡洲0.350.320.517.321012建丰0.340.310.4717.8310.6413锦湖0.30.270.420.2112.514均安0.310.280.5119.569.815乐从0.30.270.4220.2111.916勒流0.280.250.4321.6511.6317龙江0.30.270.3720.2113.5118龙山0.330.30.4818.3710.4219伦教0.310.280.4619.5610.8720马宁0.370.340.516.381021南江0.280.250.421.6512.522容奇0.310.280.4219.5611.923顺峰0.350.320.4617.3210.8724上涌0.30.270.3720.2113.5125石洲0.370.340.4516.3811.1126文登0.30.270.3820.2113.1627五沙0.370.340.4716.3810.6428西华0.360.330.4916.8410.229新隆0.290.260.4320.911.6330杏坛0.30.270.4320.2111.6331羊额0.330.30.4318.3711.6332涌口0.360.330.4516.8411.1133元基0.380.340.4615.9510.8734中兴0.280.250.3521.6514.2935群力0.240.220.3525.2614.2936霞石0.370.340.4816.3810.4237博深0.370.340.4416.3811.3638泰安0.370.340.5216.389.6239宏图0.350.320.4217.3211.9110kV变电站变电站母线归算阻抗及短路电流序号站名10kV母线归算阻抗X1(S B = 100MVA, U B = 10.5kV)10kV母线短路电流(kA)大方式220kV变电站1南海0.330.30.4318.3711.63 2都宁0.30.270.420.2112.53大良0.240.220.3525.2614.29 4吉安0.270.240.3522.4514.29 5藤沙0.30.270.3520.2114.29 6旭升0.250.230.3124.2516.13说明：本表计算依据为市局2010年3月发布的《2010年佛山地区电网继电保护整定方案》中的顺德区220kV、110kV变电站10kV母线归算阻抗。

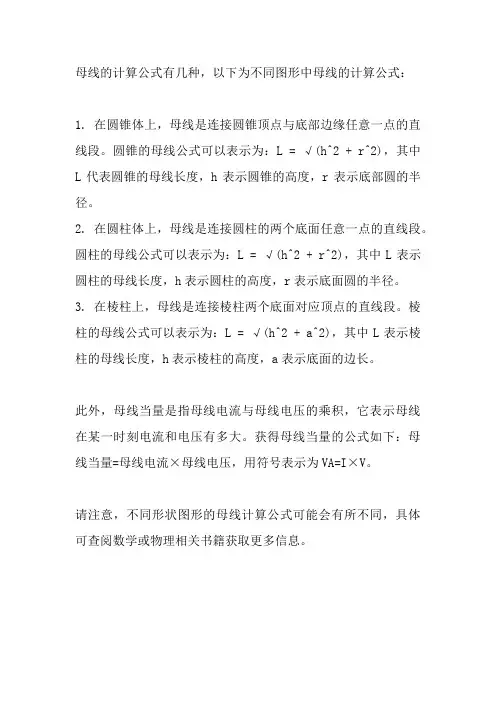

母线的计算公式有几种，以下为不同图形中母线的计算公式：
1. 在圆锥体上，母线是连接圆锥顶点与底部边缘任意一点的直线段。

圆锥的母线公式可以表示为：L = √(h^2 + r^2)，其中L代表圆锥的母线长度，h表示圆锥的高度，r表示底部圆的半径。

2. 在圆柱体上，母线是连接圆柱的两个底面任意一点的直线段。

圆柱的母线公式可以表示为：L = √(h^2 + r^2)，其中L表示圆柱的母线长度，h表示圆柱的高度，r表示底面圆的半径。

3. 在棱柱上，母线是连接棱柱两个底面对应顶点的直线段。

棱柱的母线公式可以表示为：L = √(h^2 + a^2)，其中L表示棱柱的母线长度，h表示棱柱的高度，a表示底面的边长。

此外，母线当量是指母线电流与母线电压的乘积，它表示母线在某一时刻电流和电压有多大。

获得母线当量的公式如下：母线当量=母线电流×母线电压，用符号表示为VA=I×V。

请注意，不同形状图形的母线计算公式可能会有所不同，具体可查阅数学或物理相关书籍获取更多信息。

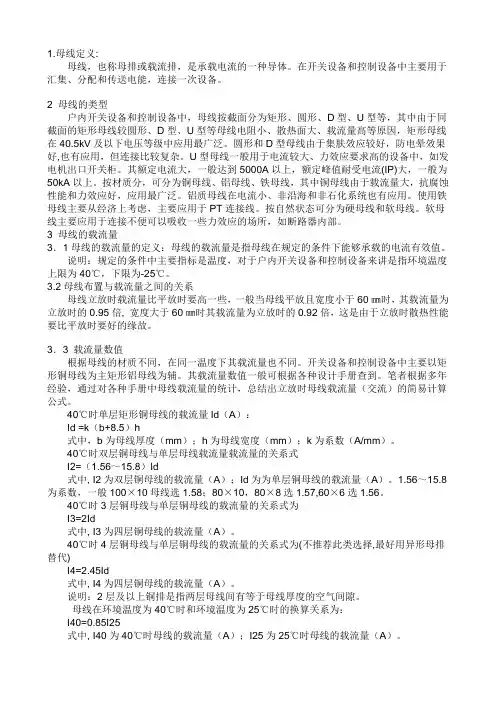

1.母线定义:母线，也称母排或载流排，是承载电流的一种导体。

在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。

2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。

圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。

U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。

其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。

按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。

铝质母线在电流小、非沿海和非石化系统也有应用。

使用铁母线主要从经济上考虑，主要应用于PT连接线。

按自然状态可分为硬母线和软母线。

软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。

3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。

说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。

3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。

3．3 载流量数值根据母线的材质不同，在同一温度下其载流量也不同。

开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。

其载流量数值一般可根据各种设计手册查到。

笔者根据多年经验，通过对各种手册中母线载流量的统计，总结出立放时母线载流量（交流）的简易计算公式。

40℃时单层矩形铜母线的载流量Id（A）：Id =k（b+8.5）h式中，b为母线厚度（mm）；h为母线宽度（mm）；k为系数（A/mm）。

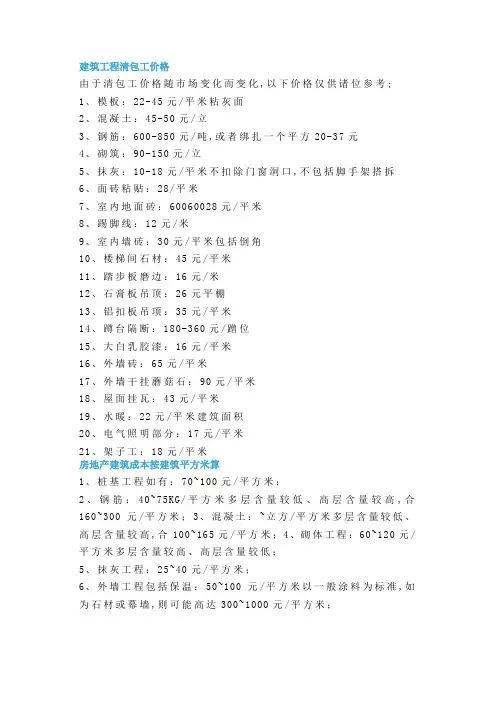

建筑工程清包工价格由于清包工价格随市场变化而变化,以下价格仅供诸位参考;1、模板：22-45元/平米粘灰面2、混凝土：45-50元/立3、钢筋：600-850元/吨,或者绑扎一个平方20-37元4、砌筑：90-150元/立5、抹灰：10-18元/平米不扣除门窗洞口,不包括脚手架搭拆6、面砖粘贴：28/平米7、室内地面砖：60060028元/平米8、踢脚线：12元/米9、室内墙砖：30元/平米包括倒角10、楼梯间石材：45元/平米11、踏步板磨边：16元/米12、石膏板吊顶：26元平棚13、铝扣板吊项：35元/平米14、蹲台隔断：180-360元/蹭位15、大白乳胶漆：16元/平米16、外墙砖：65元/平米17、外墙干挂蘑菇石：90元/平米18、屋面挂瓦：43元/平米19、水暖：22元/平米建筑面积20、电气照明部分：17元/平米21、架子工：18元/平米房地产建筑成本按建筑平方米算1、桩基工程如有：70~100元/平方米；2、钢筋：40~75KG/平方米多层含量较低、高层含量较高,合160~300元/平方米；3、混凝土：~立方/平方米多层含量较低、高层含量较高,合100~165元/平方米；4、砌体工程：60~120元/平方米多层含量较高、高层含量较低；5、抹灰工程：25~40元/平方米；6、外墙工程包括保温：50~100元/平方米以一般涂料为标准,如为石材或幕墙,则可能高达300~1000元/平方米；7、室内水电安装工程含消防：60~120元/平方米按小区档次,多层略低一些；8、屋面工程：15~30元/平方米多层含量较高、高层含量较低；9、门窗工程不含进户门：每平方米建筑面积门窗面积约为~平方米与设计及是否高档很大关系,高档的比例较大,造价90~300元/平方米,一般为90~150元/平方米,如采用高档铝合金门窗,则可能达到300元/平方米；10、土方、进户门、烟道及公共部位装饰工程：30~150元/平方米与小区档次高低关系很大,档次越高,造价越高11、地下室如有：增加造价40~100元/平方米多层含量较高、高层含量较低；12、电梯工程如有：40~200元/平方米,与电梯的档次、电梯设置的多少及楼层的多少有很大关系,一般工程约为100元/平方米；13、人工费：130~200元/平方米；14、室外配套工程：30~300元/平方米,一般约为70~100元/平方米；15、模板、支撑、脚手架工程成本：70~150元/平方米；16、塔吊、人货电梯、升降机等各型施工机械等约为总造价的5~8%：约60~90元/平方米；17、临时设施生活区、办公区、仓库、道路、现场其它临时设施水、电、排污、形象、生产厂棚与其它生产用房：30~50元/平方米；18、检测、试验、手续、交通、交际等费用：10~30元/平方米；19、承包商管理费、资料、劳保、利润等各种费用约为10%：以上各项之和10%=90~180元/平方米；20、上交国家各种税费总造价~%：33~70元/平方米,高档的可能高达100元/平方米;以上没有算精装修,一般造价约为1000~2000元/平方米,高档小区可达3500元以上;以上没有包括部分国有企业开发造成的腐败成本;精装修造价一般为500~1500元/平方米,这要看档次高低,也有300元/平方米简装修,更有3000~10000元/平方米超高档装修拎包入住;21、设计费含前期设计概念期间费用：15~100元/平方米；22、监理费：3~30元/平方米23、广告、策划、销售代理费：一般30~200元/平方米,高者可达500元/平方米以上；24、土地费：一般二线城市市区老郊区地带为70~100万/亩,容积率一般为~,故折算房价为：525~1500元/平方米,市区中心地带一般为200万元/亩,折算房价为：1500~3000元/平方米,核心区域可达300万元/亩以上,单方土地造价更高；一线城市甚至有高达20000元/平方米以上的土地单方造价；三线城市、县城等土地单方造价较低,一般为100~500元/平方米,也有高达2000元/平方米以上的情况；25、土地税费与前期费,一般为土地费的15%左右,二线城市一般为100~500元/平方米,各地标准都不一样;结论：基本建设费是固定的,即使是不收土地款的动迁房,以国家最低标准承建,造价也难以少于1000元/平方米;实际上,多层普通商品房,建安成本大约在1200元/平方米左右,小高层与高层普通商品房,建安成本大约在1500~1800元/平方米左右,档次越高,造价越高;能让利的主要是：小区的档次、向政府交纳的土地费及地方政府部分的税费、广告策划销售环节的费用、装修费用等;另外,开发商的开发品质也有一定关系,如果一味压价,品质是要差一些；民营开发商比国营/政府开发商的成本确实也低一些,这主要有两方面的原因,一是大多数民营企业主要以效益为主导,成本一般控制得好一些,二是民营企业腐败成本相对要低一些; 不论何种原因,同品质的小区成本上下也不会超过100~200元/平方米;12墙一个平方需要64块标准砖18墙一个平方需要96块标准砖24墙一个平方需要128块标准砖37墙一个平方需为192块标准砖49墙一个平方需为256块标准砖单位立方米240墙砖用量1/单位立方米370墙砖用量1/空心24墙一个平方需要80多块标准砖普通住宅建筑混凝土用量和用钢量1、多层砌体住宅钢筋30KG/㎡混凝土—㎡2、多层框架match钢筋38—42KG/㎡混凝土砼—㎡3、小高层11—12层钢筋50—52KG/㎡混凝土㎡4、高层17—18层钢筋54—60KG/㎡混凝土㎡5、高层30层H=94米钢筋65—75KG/㎡混凝土—㎡6、高层酒店式公寓28层H=90米钢筋65—70KG/㎡混凝土—㎡7、别墅混凝土用量和用钢量介于多层砌体住宅和高层11—12层之间※以上数据按抗震7度区规则结构设计普通多层住宅楼施工预算经济指标1、室外门窗不包括单元门、防盗门面积占建筑面积—2、模版面积占建筑面积左右3、室外抹灰面积占建筑面积左右4、室内抹灰面积占建筑面积施工工效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000—1800块3、一个砖工一天砌空心砖800—1000块4、瓷砖15平米5、刮大白第一遍300平米/天,第二遍180平米/天,第三遍压光90平米/天基础数据1、混凝土重量2500KG/m32、钢筋每延米重量dd3、干砂子重量1500KG/m3,湿砂重量1700KG/m34、石子重量2200KG/m35、一立方米红砖525块左右分墙厚6、一立方米空心砖175块左右7、筛一方干净砂需方普通砂一点不同观点：1、一般多层砌体住宅：钢筋25—30KG/㎡,其中经济适用房为16—18KG/㎡;2、一般多层砌体住宅,室外抹灰面积占建筑面积;3、一般多层砌体住宅,模版面积占建筑面积,现浇板多少、柱密度会引起其数值的变化;4、一个砖工一天砌240砖墙1000—1800块,370或500墙2000—3000块;5、钢筋混凝土重量2200KG/m3,素混凝土重量2100KG/m3;6、工程石子重量1800KG/m3;是圆10钢筋每米重量;钢筋重量与直径半径的平方成正比;G=DD/100每米的重量Kg＝钢筋的直径mm×钢筋的直径mm×其实记住建设工程常用的钢筋重量也很简单Φ12含12以下和Φ28含28的钢筋一般小数点后取三位数,Φ14至Φ25钢筋一般小数点后取二位数Φ6=Φ8=Φ10=Φ12=Φ14=Φ16=Φ18=2KgΦ20=Φ22=3KgΦ25=有经验计算公式,自己计算一个表格就可以了;也可以去买一本有表格的书,用起来也很方便;钢材理论重量计算简式材料名称理论重量Wkg/m扁钢、钢板、钢带W＝×宽×厚钢管W＝×壁厚外径--壁厚等边角钢W＝×边厚2边宽--边厚不等边角钢W＝×边厚长边宽+短边宽--边厚工字钢W＝×腰厚高+f腿宽-腰厚槽钢W＝×腰厚高+e腿宽-腰厚备注1、角钢,工字钢和槽钢的准确计算公式很繁,表列简式用于计算近似值;2、f值：一般型号及带a的为,带b的为,带c的为;3、e值：一般型号及带a的为,带b的为,带c的为;4、各长度单位均为毫米1.钢板重量计算公式公式：×长度m×宽度m×厚度mm例：钢板6m长×宽×厚计算：×6××=2.钢管重量计算公式公式：外径-壁厚×壁厚mm××长度m例：钢管114mm外径×4mm壁厚×6m长度计算：114-4×4××6=3.圆钢重量计算公式公式：直径mm×直径mm××长度m 例：圆钢Φ20mm直径×6m长度计算：20×20××6=4.方钢重量计算公式公式：边宽mm×边宽mm×长度m×例：方钢50mm边宽×6m长度计算：50×50×6×=kg5.扁钢重量计算公式公式：边宽mm×厚度mm×长度m×例：扁钢50mm边宽×厚×6m长度6.六角钢重量计算公式公式：对边直径×对边直径×长度m×例：六角钢50mm直径×6m长度计算：50×50×6×=102kg点击免费下载海量工程资料7.螺纹钢重量计算公式公式：直径mm×直径mm××长度m 例：螺纹钢Φ20mm直径×12m长度计算：20×20××12=8.扁通重量计算公式公式：边长+边宽×2×厚××长m例：扁通100mm×50mm×5mm厚×6m长计算：100+50×2×5××6=9.方通重量计算公式公式：边宽mm×4×厚××长m例：方通50mm×5mm厚×6m长计算：50×4×5××6=10.等边角钢重量计算公式公式：边宽mm×厚××长m粗算例：角钢50mm×50mm×5厚×6m长计算：50×5××6=表为11.不等边角钢重量计算公式公式：边宽+边宽×厚××长m粗算例：角钢100mm×80mm×8厚×6m长计算：100+80×8××6=表其他有色金属12.黄铜管重量计算公式公式：外径-壁厚×厚××长m例：黄铜管20mm×厚×6m长计算：×××6=13.紫铜管重量计算公式公式：外径-壁厚×厚××长m例：紫铜管20mm×厚×6m长计算：×××6=14.铝花板重量计算公式公式：长m×宽m×厚mm×例：铝花板1m宽×3m长×厚计算：1×3××=黄铜板：比重紫铜板：比重锌板：比重铅板：比重计算方式：比重×厚度=每平方的重量注：公式中长度单位为米,面积单位为平方米,其余单位均为毫米长方形的周长=长+宽×2正方形的周长=边长×4长方形的面积=长×宽正方形的面积=边长×边长三角形的面积=底×高÷2平行四边形的面积=底×高梯形的面积=上底+下底×高÷2直径=半径×2 半径=直径÷2圆的周长=圆周率×直径=圆周率×半径×2 圆的面积=圆周率×半径×半径长方体的表面积= 长×宽+长×高＋宽×高×2 长方体的体积=长×宽×高正方体的表面积=棱长×棱长×6正方体的体积=棱长×棱长×棱长圆柱的侧面积=底面圆的周长×高圆柱的表面积=上下底面面积+侧面积圆柱的体积=底面积×高圆锥的体积=底面积×高÷3长方体正方体、圆柱体的体积=底面积×高平面图形周长—C,面积—S,正方形：a—边长C＝4a ；S＝a2a、b—边长C＝2a+b ；S＝ab三角形：a、b、c—三边长, H—a边上的高,s—周长的一半,A,B,C－内角其中s＝a+b+c/2 S＝ah/2＝ab/2·sinC＝ss-as-bs-c1/2＝a2sinBsinC/2sinA四边形：d,D－对角线长,α－对角线夹角S＝dD/2·sinα平行四边形：a,b－边长,h－a边的高,α－两边夹角S＝ah＝absinα菱形：a－边长,α－夹角,D－长对角线长,d－短对角线长S＝Dd/2＝a2sinα梯形：a和b－上、下底长,h－高, m－中位线长＝mh圆：r－半径,d－直径C＝πd＝2πrS＝πr2＝πd2/4扇形：r—扇形半径,a—圆心角度数C＝2r＋2πr×a/360S＝πr2×a/360弓形：l－弧长,b－弦长,h－矢高,r－半径,α－圆心角的度数S＝r2/2·πα/180-sinα＝r2arccosr-h/r - r-h2rh-h21/2＝παr2/360 - b/2·r2-b/221/2＝rl-b/2 + bh/2≈2bh/3圆环：R－外圆半径,r－内圆半径,D－外圆直径,d－内圆直径S＝πR2-r2＝πD2-d2/4椭圆：D－长轴,d－短轴S＝πDd/4立方图形面积S和体积V正方体a－边长S＝6a2V＝a3长方体a－长,b－宽,c－高S＝2ab+ac+bcV＝abc棱柱：S－底面积,h－高V＝Sh棱锥：S－底面积, h－高V＝Sh/3棱台：S1和S2－上、下底面积,h－高V＝hS1+S2+S1S11/2/3拟柱体：S1－上底面积,S2－下底面积,S0－中截面积,h－高V＝hS1+S2+4S0/6圆柱：r－底半径,h－高,C—底面周长,S底—底面积,S侧—侧面积,S表—表面积C＝2πrS底＝πr2S侧＝ChS表＝Ch+2S底V＝S底h＝πr2h空心圆柱：R－外圆半径,r－内圆半径,h－高V＝πhR2-r2直圆锥：r－底半径,h－高V＝πr2h/3圆台：r－上底半径,R－下底半径,h－高V＝πhR2＋Rr＋r2/3球：r－半径,d－直径V＝4/3πr3＝πd2/6球缺：h－球缺高,r－球半径a－球缺底半径V＝πh3a2+h2/6＝πh23r-h/3a2＝h2r-h球台：r1和r2－球台上、下底半径,h－高V＝πh3r12＋r22+h2/6圆环体：R－环体半径,D－环体直径,r－环体截面半径,d－环体截面直径V＝2π2Rr2＝π2Dd2/4桶状体：D－桶腹直径,d－桶底直径,h－桶高V＝πh2D2＋d2/12母线是圆弧形,圆心是桶的中心V＝πh2D2＋Dd＋3d2/4/15母线是抛物线形。

母线如何计算公式母线是电力系统中的重要组成部分，它承担着输送电能的重要任务。

在电力系统中，母线的设计和计算是非常重要的，它直接关系到电力系统的安全和稳定运行。

在本文中，我们将介绍母线的计算公式和相关知识。

首先，我们来了解一下母线的基本概念。

母线是电力系统中的一种导电设备，它用于将发电厂产生的电能输送到变电站，再由变电站输送到用户。

母线一般由铝合金或铜制成，具有良好的导电性能和机械强度。

在电力系统中，母线一般分为主母线和联络母线两种，主要用于输送大电流，而联络母线用于连接各个设备。

在进行母线的计算时，我们需要考虑母线的电流负荷、温升、电压降等因素。

母线的电流负荷是指通过母线的电流大小，它直接关系到母线的截面积和导电能力。

母线的温升是指母线在输送电流时产生的热量，它会影响母线的导电性能和安全运行。

而母线的电压降是指母线在输送电能时产生的电压损失，它会影响电力系统的稳定性和能效。

接下来，我们将介绍母线的计算公式。

母线的截面积可以通过以下公式进行计算：\[ A = I / (K J \Delta T) \]其中，A表示母线的截面积，单位为平方米；I表示通过母线的电流，单位为安培；K表示母线的材料系数，一般为0.9；J表示母线的载流密度，一般为4A/mm2；ΔT表示母线的温升，单位为摄氏度。

母线的电压降可以通过以下公式进行计算：\[ U = I R \]其中，U表示母线的电压降，单位为伏特；I表示通过母线的电流，单位为安培；R表示母线的电阻，单位为欧姆。

母线的温升可以通过以下公式进行计算：\[ \Delta T = I^2 R t / (K A) \]其中，ΔT表示母线的温升，单位为摄氏度；I表示通过母线的电流，单位为安培；R表示母线的电阻，单位为欧姆；t表示母线的时间常数，一般为1小时；K表示母线的材料系数，一般为0.9；A表示母线的截面积，单位为平方米。

通过以上公式，我们可以对母线进行合理的设计和计算，确保母线在输送电能时能够安全、稳定地运行。

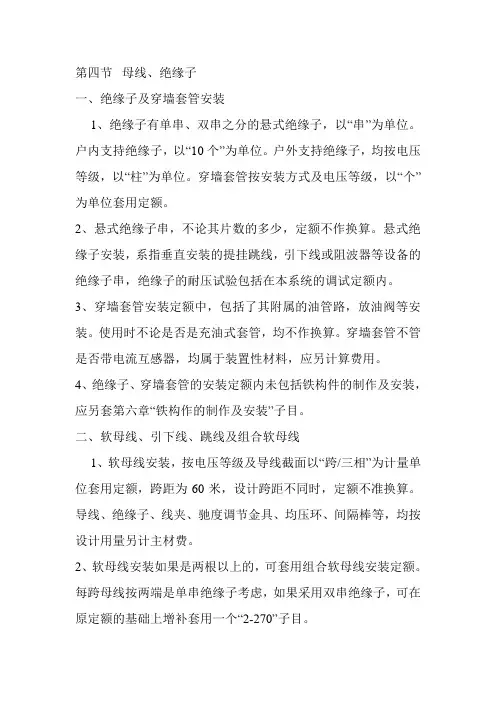

第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。

户内支持绝缘子，以“10个”为单位。

户外支持绝缘子，均按电压等级，以“柱”为单位。

穿墙套管按安装方式及电压等级，以“个”为单位套用定额。

2、悬式绝缘子串，不论其片数的多少，定额不作换算。

悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。

3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。

使用时不论是否是充油式套管，均不作换算。

穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。

4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。

二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。

导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。

2、软母线安装如果是两根以上的，可套用组合软母线安装定额。

每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。

3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。

定额可作调整，调整系数由双方协商。

4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。

如果采用高空组合方法，定额不作换算。

定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。

5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。

定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。

应另计主材费。

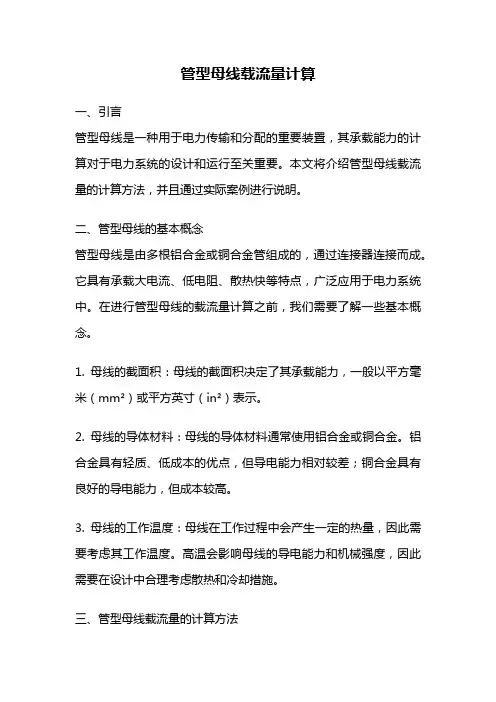

管型母线载流量计算一、引言管型母线是一种用于电力传输和分配的重要装置，其承载能力的计算对于电力系统的设计和运行至关重要。

本文将介绍管型母线载流量的计算方法，并且通过实际案例进行说明。

二、管型母线的基本概念管型母线是由多根铝合金或铜合金管组成的，通过连接器连接而成。

它具有承载大电流、低电阻、散热快等特点，广泛应用于电力系统中。

在进行管型母线的载流量计算之前，我们需要了解一些基本概念。

1. 母线的截面积：母线的截面积决定了其承载能力，一般以平方毫米（mm²）或平方英寸（in²）表示。

2. 母线的导体材料：母线的导体材料通常使用铝合金或铜合金。

铝合金具有轻质、低成本的优点，但导电能力相对较差；铜合金具有良好的导电能力，但成本较高。

3. 母线的工作温度：母线在工作过程中会产生一定的热量，因此需要考虑其工作温度。

高温会影响母线的导电能力和机械强度，因此需要在设计中合理考虑散热和冷却措施。

三、管型母线载流量的计算方法管型母线的载流量计算涉及到多个因素，包括母线的截面积、导体材料、工作温度等。

下面将介绍一种常用的计算方法——温升法。

1. 确定母线的截面积：根据实际需求和负荷情况，确定母线的截面积，一般以mm²为单位。

截面积越大，承载能力越强。

2. 确定母线的导体材料：根据实际情况选择合适的母线导体材料，通常为铝合金或铜合金。

铜合金的导电能力较好，但成本较高；铝合金轻质且成本较低，但导电能力相对较差。

3. 计算母线的电流密度：电流密度是指单位截面积上通过的电流量，一般以A/mm²表示。

根据母线的截面积和负荷情况，计算出电流密度。

4. 计算母线的温升：温升是指母线在工作过程中的温度升高情况，一般以摄氏度（℃）表示。

通过电流密度和母线的导体材料，可以计算出母线的温升。

5. 确定母线的工作温度：根据母线的温升和环境条件，确定母线的工作温度。

一般情况下，母线的工作温度不应超过导体材料的额定温度。

母线主要性能参数的计算方法1、 交流电阻的计算[]hb lK K T R ij ⨯⋅⋅-+=)20(120αρ 其中：R ——交流电阻（Ω）；20ρ——20℃时导体电阻率（m mm /2⋅Ω）； α——导体的电阻温度系数（℃-1）,TMY 0.00385； T ——导体实际工作温度(℃)； l ——导体长度（m ）； b ——导体厚度（mm ）； h ——导体宽度（mm ）；j K ——集肤效应系数；i K ——邻近效应系数，取1.03。

2、 感抗计算对于密集型母线：zj D D X lg1445.0=其中：X ——母线每相感抗（m m /Ω）；j D ——每相导体间的几何均距（mm ）。

3AC BC AB j D D D D ⋅⋅=，其中：nn nn nb na n bn bb ba nan ab aa AB D D D D D D D D D D '''''''''⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅=n n an ab aa an ab aa an ab aa D D D D D D D D D ⨯⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅=)()()('''''''''式中：A b D aa +='，A 为导体间绝缘层厚度；22''ab aa ab D D D +=，K n hD ab ⋅-=1，其中1=K ； 22''an aa an D D D +=，K n h D an ⋅-=1，其中1-=n K ；''na an D D =；且BC D 、AC D 与AB D 的计算方法相同。

z D ——导体自几何均距（mm ），矩形母排的)(224.0h b D z +=。

对于空气附加绝缘型母线：410)6.0)2/()2lg(6.4(2-⨯+++=h b h D f X j πππ其中：X ——母线每相感抗（m m /Ω）；j D ——每相导体间的几何均距（mm ），3AC BC AB j D D D D ⋅⋅=，可简化计算取导体不同相间中心距。

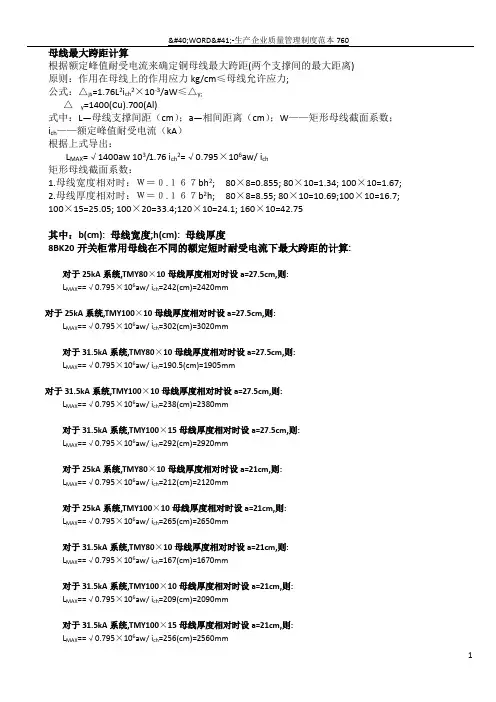

根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)原则：作用在母线上的作用应力kg/cm≤母线允许应力;公式：△js=1.76L2i ch2×10-3/aW≤△y;△y=1400(Cu).700(Al)式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；i ch——额定峰值耐受电流（kA）根据上式导出：L MAX=√1400aw 103/1.76 i ch2=√0.795×106aw/ i ch矩形母线截面系数：1.母线宽度相对时：Ｗ＝０.１６７bh2; 80×8=0.855; 80×10=1.34; 100×10=1.67;2.母线厚度相对时：Ｗ＝０.１６７b2h; 80×8=8.55; 80×10=10.69;100×10=16.7; 100×15=25.05; 100×20=33.4;120×10=24.1; 160×10=42.75其中：b(cm): 母线宽度;h(cm): 母线厚度8BK20开关柜常用母线在不同的额定短时耐受电流下最大跨距的计算:对于25kA系统,TMY80×10母线厚度相对时设a=27.5cm,则:L MAX==√0.795×106aw/ i ch=242(cm)=2420mm对于25kA系统,TMY100×10母线厚度相对时设a=27.5cm,则:L MAX==√0.795×106aw/ i ch=302(cm)=3020mm对于31.5kA系统,TMY80×10母线厚度相对时设a=27.5cm,则:L MAX==√0.795×106aw/ i ch=190.5(cm)=1905mm对于31.5kA系统,TMY100×10母线厚度相对时设a=27.5cm,则:L MAX==√0.795×106aw/ i ch=238(cm)=2380mm对于31.5kA系统,TMY100×15母线厚度相对时设a=27.5cm,则:L MAX==√0.795×106aw/ i ch=292(cm)=2920mm对于25kA系统,TMY80×10母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=212(cm)=2120mm对于25kA系统,TMY100×10母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=265(cm)=2650mm对于31.5kA系统,TMY80×10母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=167(cm)=1670mm对于31.5kA系统,TMY100×10母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=209(cm)=2090mm对于31.5kA系统,TMY100×15母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=256(cm)=2560mm对于31.5kA系统,TMY120×10母线厚度相对时设a=25.5cm,则:L MAX==√0.795×106aw/ i ch=276(cm)=2760mm对于40kA系统,TMY100×10母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=167(cm)=1670mm对于40kA系统,TMY100×15母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=205(cm)=2050mm对于40kA系统,TMY100×20母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=236(cm)=2360mm对于40kA系统,TMY120×10母线厚度相对时设a=25.5cm,则:L MAX==√0.795×106aw/ i ch=221(cm)=2210mm对于50kA系统,TMY100×15母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=164(cm)=1640mm对于50kA系统,TMY100×20母线厚度相对时设a=21cm,则:L MAX==√0.795×106aw/ i ch=189(cm)=1890mm对于50kA系统,TMY120×10母线厚度相对时设a=25.5cm,则:L MAX==√0.795×106aw/ i ch=177(cm)=1770mm表1-1注(1)母线TMY80×10的支撑绝缘子断裂负荷为10kN,其余规格的母线支撑绝缘子断裂负荷为20kN。

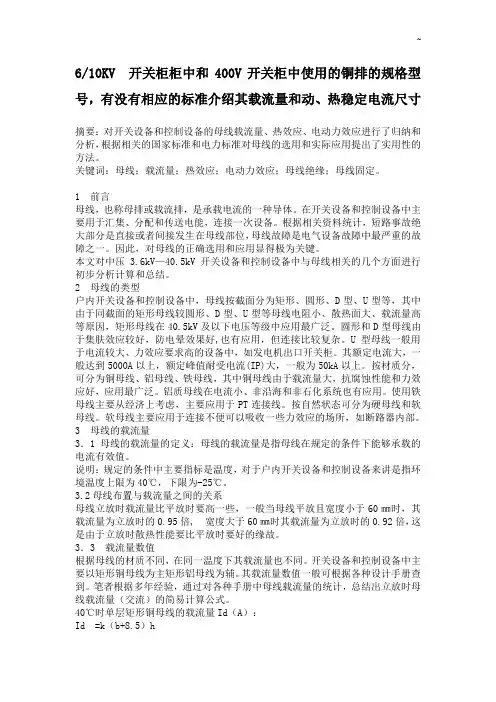

6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电流尺寸摘要：对开关设备和控制设备的母线载流量、热效应、电动力效应进行了归纳和分析，根据相关的国家标准和电力标准对母线的选用和实际应用提出了实用性的方法。

关键词：母线；载流量；热效应；电动力效应；母线绝缘；母线固定。

1 前言母线，也称母排或载流排，是承载电流的一种导体。

在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。

根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。

因此，对母线的正确选用和应用显得极为关键。

本文对中压 3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。

2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。

圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。

U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。

其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。

按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。

铝质母线在电流小、非沿海和非石化系统也有应用。

使用铁母线主要从经济上考虑，主要应用于PT连接线。

按自然状态可分为硬母线和软母线。

软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。

3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。

说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。

3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。

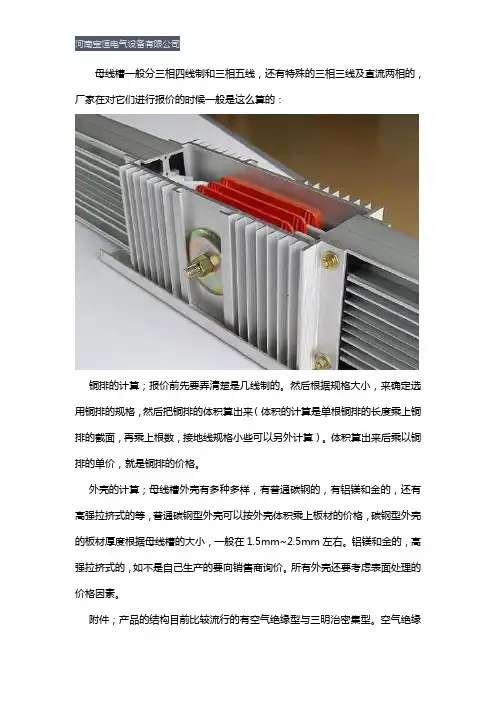

母线槽一般分三相四线制和三相五线，还有特殊的三相三线及直流两相的，厂家在对它们进行报价的时候一般是这么算的：
铜排的计算；报价前先要弄清楚是几线制的。

然后根据规格大小，来确定选用铜排的规格，然后把铜排的体积算出来（体积的计算是单根铜排的长度乘上铜排的截面，再乘上根数，接地线规格小些可以另外计算）。

体积算出来后乘以铜排的单价，就是铜排的价格。

外壳的计算；母线槽外壳有多种多样，有普通碳钢的，有铝镁和金的，还有高强拉挤式的等，普通碳钢型外壳可以按外壳体积乘上板材的价格，碳钢型外壳的板材厚度根据母线槽的大小，一般在1.5mm~2.5mm左右。

铝镁和金的，高强拉挤式的，如不是自己生产的要向销售商询价。

所有外壳还要考虑表面处理的价格因素。

附件；产品的结构目前比较流行的有空气绝缘型与三明治密集型。

空气绝缘
型一般配件需要有绝缘垫块，热缩套管，连接螺丝等。

三明治密集型般配件需要有绝缘垫块，热缩套管，四氟薄膜，连接螺丝等，次种绝缘垫块用量很少。

接头部分是接头铜排（其规格要与母线槽铜排规格匹配）加接头绝缘板。

具体价格可以向厂商询价。

支吊架；一般用普通碳钢，根据碳钢板材的体积乘上单价，数量根据实际需要。

只要清楚了以上几点，母线槽的价格也就知道了。

其实价格是多变的，质量才是我们选择产品时不变的因素，河南宝恒电气设备有限公司销售的产品经过市场的检验，整体来说是比较不错的，值得被大家信赖。

铜排价格计算器（公式）：铜排每米价格=每公斤价格*每米重量
铜排的介绍：铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，在电路中起输送电流和连接电气设备的作用。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排材质：T2紫铜排、TU1无氧铜排、TU2无氧铜排等。

铜排规格：1系~25系，具体铜排规格请在线或来电详细咨询！
铜排生产标准：执行国家标准GB/T 5585.1-2005。

铜排分类：常规：直角&圆角（俗称直边圆边）。

异型：按照设计图纸要求生产。

铜排常见截面范围：30--3000mm；常见厚度范围3mm-12mm；常见宽度范围10mm-125mm。

铜排导电性能：与母线工作的环境温度有密切关系。

铜排载流量计算：计算载流（40°）可简单按照下面公式计算（规格数量单位都取mm）：（1）母线规格：A（厚度）*B（宽度）
（2）单片载流≈B*（A+8.5)安
铜排重量计算：目前国内厂商生产的铜母线出厂长度多为6米长，故简化以后的重量计算公式为（规格数量单位都取mm）：
（1）A*B单根重量≈A*B*0.0534KG
（2）A*B每米重量≈A*B*0.0089KG
铜排价格计算公式：铜排每米价格=每公斤价格*每米重量。

安装造价工程计价表计算公式安装造价工程计价表计算公式安装工程计价表主要计算公式：1、变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位，其计算公式：油过滤数量(t)=设备油重(t)×(1+损耗率)2、带形母线计算公式：L=∑(按设计图纸计算的单项延长米+母线预留长度)3、基础槽钢角钢的安装长度按设计图纸计算，无规定时按下式计算：①单个柜盘时：L=2(A+B)②多个同规格的`柜、盘相连接时：L=n2A+2B式中：L：所求长度A：柜或屏的宽度B：柜或屏的厚度n：柜或屏的个数。

4、盘柜配线长度计算公式：L=盘柜板面半周长×配线回路数。

5、电缆安装工程量计算公式：L=∑(水平长度+垂直长度+各种预留长度)×(1+2.5%电缆曲折折弯余系数)。

6、电缆保护管计算公式：横穿公路：L=路基宽度+4米;穿过排水沟：L=沟壁外缘+1米;垂直敷设：管口距地面+2米;穿过建筑物外墙，按基础外缘以外+1米。

7、电力电缆中间头数量确定参考公式：n=L/l-1n:中间头个数L：电缆设计长度l：每段电缆平均长度。

8、接地母线、避雷线敷设工程量公式：L=∑(施工图设计水平长度+垂直长度)×(1+3.9%附加长度)。

9、电气配管管内穿导线工程量计算公式：L=(配管计算长度+导线预留长度)×同截面导线根数。

10、10KV以下架空线路导线架设工程量计算公式：L=(线路总长度+所有预留长度)×导线根数。

11、风管制作安装以施工图示不同规格按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。

圆管F=π×D×LF——圆形风管展开面积(以m2为单位)D——圆形风管直径L——管道中心线长度矩形风管按图示周长乘以管道中心线长度计算12、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S=π×D×L，式中π——圆周率;D——设备或管道直径;L——筒体高或管道延长米。

估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 362030×5的铜排配630A的塑壳的优点是铜排可以直接接到塑壳断路器的接线端而不用扩展器，铜排规格可以定制。
