实训二二极管、三极管的判别与检测一、实训目的1.学会用万用表判别晶体二极管和三极管的管脚。

2.学会用万用表检测晶体二极管和三极管质量的好坏。

二、实训原理1.晶体二极管(1)晶体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件。

对二极管进行检测，主要是鉴别它的正、负极性及其单向导电性能。

通常其正向电阻小为几百欧，反向电阻大为几十千欧至几百千欧。

(2)二极管极性的判别根据二极管正向电阻小，反向电阻大的特点可判别二极管的极性。

指针式万用表：将万用表拨到R⨯100或R⨯1k的欧姆档，表棒分别与二极管的两极相连，测出两个阻值，在测得阻值较小的一次测量中，与黑表棒相接的一端就是二极管的正极。

同理在测得阻值较大的一次测量中，与黑表棒相接的一端就是二极管的负极。

数字式万用表：红表笔插在“V·Ω”插孔，黑表笔插在“COM”插孔。

将万用表拨到二极管档测量，用两支表笔分别接触二极管两个电极，若显示值为几百欧，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极；若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。

(3)二极管质量的检测一个二极管的正、反向电阻差别越大，其性能就越好。

用上述方法测量二极管时，如果双向电阻值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，说明该二极管已经断路；如果双向阻值均为零，则说明二极管已被击穿。

在这三种情况下二极管就不能使用了。

2.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结，如图2-1所示。

对NPN管来说，基极是两个PN结的公共阳极，对PNP管来说，基极是两个PN结的公共阴极。

图2-1 晶体三极管结构示意图(2)三极管基极与管型的判别将指针式万用表拨到R⨯100或R⨯1k欧姆档，用黑表棒接触某一管脚，用红表棒分别接触另两个管脚，如表头读数都很小，则与黑表棒接触的那一管脚是基极，同时可知此三极管为NPN型。

光电二三极管特性测试实验报告材料一、实验目的1.了解光电二三极管的结构和工作原理；2.熟悉光电二三极管的特性测试与分析方法；3.掌握光电二三极管的响应特性和光谱特性。

二、实验原理三、实验仪器与材料1.光电二三极管；2.电源；3.电压表；4.电流表；5.光源；6.滤光片。

四、实验步骤1.组装实验电路：将光电二三极管连接到电源、电压表和电流表上，确保连接正确。

2.设置工作电压：调节电源的输出电压，将光电二三极管工作在正向偏置的工作点上。

3.测试光电流：用电流表测量光电流的大小，并记录数据。

4.测试响应时间：在光电二三极管上方以一定频率的光源扫描，记录响应时间。

5.测试光谱特性：将不同波长的光源照射到光电二三极管上，记录光照强度和光电流的关系，并绘制光电流-波长曲线。

五、实验结果与分析1.光电流与光照强度的关系：通过实验测得的数据，可以绘制光电流-光照强度曲线。

根据曲线的斜率可以得出光电二三极管的光电流灵敏度。

2.响应时间：通过实验测得的数据，可以计算出光电二三极管的响应时间。

响应时间越短，说明光电二三极管的响应速度越快，适用范围越广。

3.光谱特性：通过实验测得的数据绘制光电流-波长曲线，可以得出光电二三极管的光谱响应范围和峰值波长。

六、实验结论1.光电二三极管的响应特性：通过实验测得的数据可以得出光电二三极管的响应时间和响应速度。

响应时间越短，说明响应速度越快，适用范围越广。

2.光电二三极管的光谱特性：通过实验测得的数据可以得出光电二三极管的光谱响应范围和峰值波长。

七、实验心得通过本次实验，我对光电二三极管的特性有了更深入的了解。

光电二三极管在光电转换方面具有很大的应用潜力，可以广泛用于光学测量、光通信和光电子科学等领域。

实验中，我通过测量数据和分析结果，进一步认识到光电二三极管的重要性和特点。

对于今后的研究和应用，这些认识和经验对我来说是非常宝贵的。

同时，在实验中我也锻炼了实验操作的能力和数据处理的技巧，这对我的科研能力提升起到了积极的促进作用。

实验一、晶体二极管、三极管的识别和检测一、实训目的1.学会使用指针式万用表测定并判断二极管、三极管的管脚与管子的好坏。

2.学会测定常用二极管、三极管的工作特性。

二、实训电路和工作原理1.二极管好坏的判断指针式万用表的“*”端（黑棒）为电流流出端，在测量电阻时黑棒极性为正，红棒极性为负，（参见图1.1）（万用表内部为多个电阻并联与调零电位器构成的组合电路，此处仅为示意图）。

用万用表测二极管时，通常将电阻档拨到R ×100或R ×1k 档。

一般二极管的正向（如图中（a ））电阻为几百欧，反向（如图中（b ））电阻为几百千欧。

若二极管正向电阻很小，表明二极管内部已短路。

若正反向电阻都很大，则表明二极管内部已断路。

2.三极管好坏的判断1）检测PNP 型三有极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结跟发射结的正向电阻相等，则该PNP 型三极管正常。

2）检测NPN 型三极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。

将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结跟发射结的正向电阻相等，则该NPN 型三极管正常。

3.二极管性能的测定图1.2为二极管性能测试电路。

图中R 为限流电阻，R=200Ω。

图1.1 应用指针式万用表测试二极管xR4.三极管输出特性的测试1）三极管的输出特性是指在基极电流B i 一定的条件下，()C CE i f u =的关系。

其测试电路如图1.3所示。

2）NPN 三极管9013主要参数： 集电极最大功率 /CM P mW 400 集电极最大电流 /CM I mA 500mAi/V/图1.3 二极管伏安特性曲线集电极-发射极击穿电压 ()/CEO BR U V 25 集电极-发射极穿透电流 /CEO I mA 0.5 集电极-发射极饱和电压 ()/CE sat U V 0.6 截止频率 /T f M H z 150 电流放大倍数 β 64～144 三、实训设备1.电源与仪器：直流可调稳压电源、直流电源、电压表、毫安表、微安表（或万用表的A u 档）、万用表。

光敏二极管特性测试实验一、实验目的1.学习光电器件的光电特性、伏安特性的测试方法；2.掌握光电器件的工作原理、适用范围和应用基础。

二、实验内容1、光电二极管暗电流测试实验2、光电二极管光电流测试实验3、光电二极管伏安特性测试实验4、光电二极管光电特性测试实验5、光电二极管时间特性测试实验6、光电二极管光谱特性测试实验7、光电三极管光电流测试实验8、光电三极管伏安特性测试实验9、光电三极管光电特性测试实验10、光电三极管时间特性测试实验11、光电三极管光谱特性测试实验三、实验仪器1、光电二三极管综合实验仪 1个2、光通路组件 1套3、光照度计 1个4、电源线 1根5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1、概述随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。

光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。

光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。

从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。

从对光的响应来分，有用于紫外光、红外光等种类。

不同种类的光敏二极管，具胡不同的光电特性和检测性能。

例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。

这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。

又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。

因此，在使用光敏二极管进要了解其类型及性能是非常重要的。

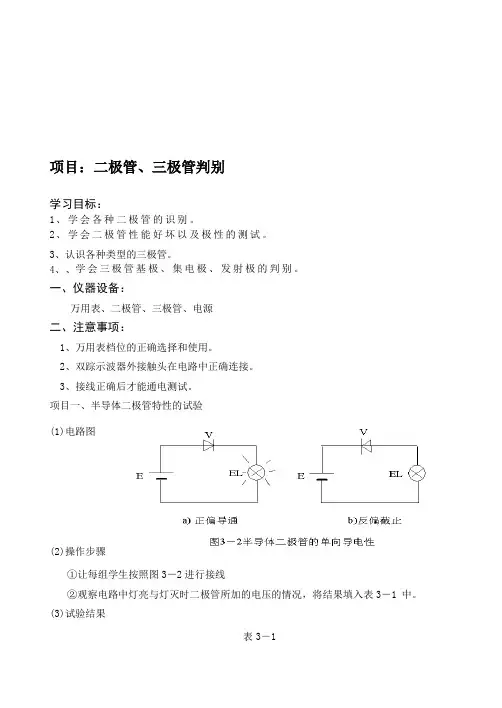

项目：二极管、三极管判别学习目标：1、学会各种二极管的识别。

2、学会二极管性能好坏以及极性的测试。

3、认识各种类型的三极管。

4、、学会三极管基极、集电极、发射极的判别。

一、仪器设备：万用表、二极管、三极管、电源二、注意事项：1、万用表档位的正确选择和使用。

2、双踪示波器外接触头在电路中正确连接。

3、接线正确后才能通电测试。

项目一、半导体二极管特性的试验(1)电路图(2)操作步骤①让每组学生按照图3－2进行接线②观察电路中灯亮与灯灭时二极管所加的电压的情况，将结果填入表3－1 中。

(3)试验结果表3－1项目二：二极管极性的识别和性能的判断（1）试验内容①普通二极管借助万用表的欧姆档作简单判别。

指针式万用表正端（+）红笔接表内电池的负极，而负端（—）黑笔接表内电池的正极。

根据PN结正向导通电阻值小、反向截止电阻值大的原理来简单确定二极管好坏和极性。

具体做法是：万用表欧姆档置“R×100”或“R×1K”处，将红、黑两表笔接触二极管两端，表头有一指示：将红、黑两表笔反过来再次接触二极管两端，表头又将有一指示。

若两次指示的阻值相差很大，说明该二极管单向导电性好，并且阻值大（几百千欧以上）的那次红笔所接为二极管阳极；若两次指示的阻值相差很小，说明该二极管已失去单向导电性；若两次指示的阻值均很大，说明该二极管已经开路。

②发光二极管发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。

它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点。

发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。

发光二极管发光颜色有多种，例如红、绿、黄等，形状有圆型和长方形等。

发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表示阳极（+），另一根为阴极（一）。

发光二极管正向工作电压一般在1.5V～3V,允许通过的电流为2-20mA，电流的大小决定发光的亮度。

电压、电流的大小依器件型号不同而稍有差异。

二极管和三极管实验报告篇一：实验二晶体二极管和三极管的简单测试实验二晶体二极管和三极管的简单测试一、实验目的1. 学习使用万用表检测晶体二极管和晶体三极管的好坏及判别管脚。

2. 加深巩固对元器件特性和参数的理解。

二、实验器材万用表： 500型一只二极管： 1N4001—1N4007型一只三极管： 9012（PNP型硅管）、9013（NPN型硅管）各一只质量差和坏的各类二极管、三极管若干只电阻：100K 一只三、实验原理内容及步骤晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里介绍使用万用表检测的方法。

使用万用表对器件进行检测时，一般应使用该表的R×1K或R ×100档，用其它档位会造成晶体管损坏。

还应注意，指针式万用表欧姆档红表笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的正极。

（一）利用万用表测晶体二极管1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。

如图1—1所示。

如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。

正向偏置时，黑表笔所接的那一端是二极管的正极。

图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。

如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。

（二）用万用表测发光二极管发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。

发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表示正极（＋），另一根为负极（－）。

1、判别发光二极管的极性将万用表欧姆档的量程拨到R×10K档。

测量方法与测量普通二极管一样。

2、判别发光二极管的好坏将万用表欧姆档的量程拨到R×10K档。

三极管二极管检验报告

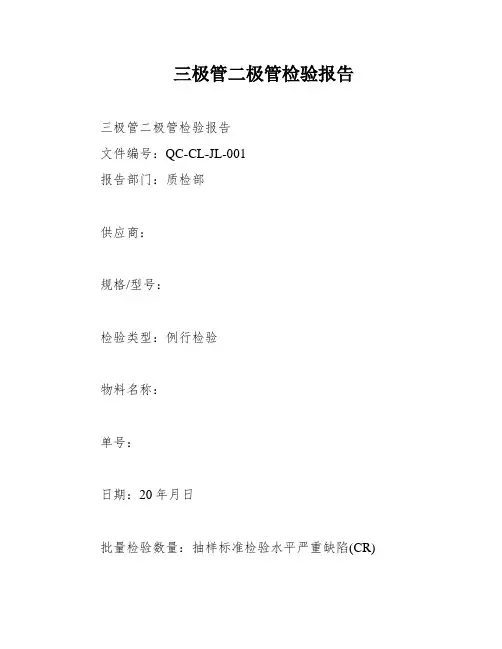

三极管二极管检验报告
文件编号：QC-CL-JL-001
报告部门：质检部
供应商：
规格/型号：
检验类型：例行检验
物料名称：
单号：
日期：20年月日
批量检验数量：抽样标准检验水平严重缺陷(CR)
电压：mA
AQL：ACRE
主要缺陷(MA)：
AQL：ACRE
次要缺陷(MI)：℃
AQL：ACRE
RH
测试参数：V电流
CR/MA/MI
温度湿度检验项目：检验内容及标准
检验结果：不良数/符合性不良率
处理意见：
编带不应有散脱
标识应与物料一致
包装且标识清晰
数量与标识或单据一致
无混料
表面无发黑或氧化层
二极管脚位标示清晰正确
引脚无变形，引脚弯曲不大于30度脚距宽度一致且符合要求
无断裂现象
无异物
CRCR
CR
CR
料盘编带：
料盘变形扭曲
料盘破裂
编带开裂
胶膜粘附过紧/松
反卷
元件本身有裂纹破损等不良现象破损放大倍数：
反向耐压正向压降：
三极管类型特性：PNP/NPN
稳压管稳压值：
引脚直径二极管0.5mm判定：。

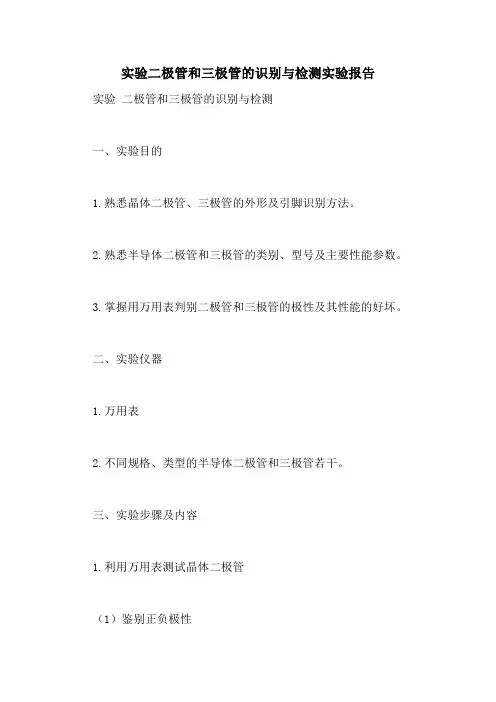

实验二极管和三极管的识别与检测实验报告实验二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。

2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。

3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。

二、实验仪器1.万用表2.不同规格、类型的半导体二极管和三极管若干。

三、实验步骤及内容1.利用万用表测试晶体二极管（1）鉴别正负极性机械万用表及其欧姆档的内部等效电路如图所示。

图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。

由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。

将万用表欧姆档的量程拨到R?100或R?1K档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。

反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。

（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二极管的正向电阻愈小愈好。

将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。

一般要求二极管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二极管失去单向导电作用。

如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。

2.利用万用表测试小功率晶体三极管（1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的R?100或R?1K档进行测试。

先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。

若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

二极管和三极管实验报告一、实验目的二、实验器材1.二极管（1N4148）2.三极管（9018）3.变阻器（五圈电位器）4.直流电源（5V）5.球状指示灯6.电流表（量程为2A）7.电压表（量程为10V）8.多用表（用于测量电路参数）三、实验原理1.二极管：二极管是一种只有正向导通的二端器件。

当二极管的正向电流超过其阈值电压时，二极管开始导通。

正向导通时，二极管的电流和电压的关系可以由：I=I_s*(e^(V/V_t)-1)近似描述，其中I_s为反向饱和电流，V为二极管正向电压，V_t为热电压常数。

2.三极管：三极管是一种三端器件，通常用于放大和开关电路。

三极管的三个引脚分别为基极（B）、发射极（E）和集电极（C）。

三极管可以根据不同的外部电路连接方式分为三种工作状态：放大状态、截止状态和饱和状态。

四、实验步骤1.二极管特性实验：a.将二极管与电流表和直流电源连接，保证二极管正极连接到电流表正极，负极连接到电流表并与直流电源负极相连。

调节直流电源的电压值，记录对应的电流和电压值。

b.以电流为横轴，电压为纵轴，画出二极管的IV特性曲线。

2.三极管放大特性实验：a.将三极管与电流表、电压表、电位器和直流电源连接，将三极管的基极通过电位器与直流电源的正极相连，将三极管的发射极通过电流表与电源的负极相连。

同时，将三极管的发射极和集电极通过直流电源和球状指示灯相连。

b.调节电位器的电阻值，观察球状指示灯的明暗情况及电流表、电压表的数值变化。

c.绘制不同基极电压下，球状指示灯亮度与电压的关系曲线。

五、实验结果及分析1.二极管特性实验结果：根据实验数据绘制的IV特性曲线可以看出，在正向电压范围内，二极管的电流与电压成指数关系。

在反向电压下，电流非常小，可以忽略不计。

2.三极管放大特性实验结果：实验结果显示，三极管的工作状态取决于基极电压的调节。

当基极电压小于截止电压时，三极管处于截止状态，此时球状指示灯不亮；当基极电压大于截止电压，但小于饱和电压时，三极管处于放大状态，此时球状指示灯亮度与电压呈线性关系；当基极电压大于饱和电压时，三极管进入饱和状态，球状指示灯亮度不再随电压变化。
