下载文档原格式
混凝土抗氯离子渗透试验电通量法一、电通量试验电通量试验是用通过混凝土试件的电通量来反映混凝土抗氯离子渗透性能的试验方法。
本方法适用于中高等强度混凝土的渗透性的评价；不适用于掺有亚硝酸盐和钢纤维等良导电材料的混凝土抗氯离子渗透试验。
混凝土钢筋锈蚀是影响混凝土耐久性的重要原因，氯离子侵蚀是造成钢筋锈蚀的主要原因。
方法：慢速法（浸泡法与扩散槽法）、快速法（电通量法，RCM 电迁移法，NEL电阻（导）率法与扩散槽法及其它。
电通量法属于快速法）检测评定依据：GB/ T 50082- 2009《普通混凝土长期性能和耐久性能试验方法标准》冀高延崇[2018]52号[1]《延崇高速公路河北段高性能混凝土实施细则》JGJ/T193-2009《混凝土耐久性检验评定标准》二、采用的试验装置、试剂和用具应符合下列规定：1、电通量试验装置应符合图7.2.2-1的要求，并应满足现行行业标准《混凝土氯离子电通量测定仪》JG/T261的有关规定。
2、仪器设备和化学试剂应符合下列要求：1) 直流稳压电源的电压范围应为(0~80)V，电流范围应为(0~10) A。
并应能稳定输出60V直流电压，精度应为士0. 1V。
2) 耐热塑料或耐热有机玻璃试验槽（图7.2.2-2)的边长应150mm，总厚度不应小于51 mm。
试验槽中心的两个槽的直径应分别为89mm 和112mm。
两个槽的深度应分别为41mm和6. 4mm。
在试验槽的一边应开有直径为10m m的注液孔。
3) 紫铜垫板宽度应为（12士2)mm，厚度应为（0.50士0.05)mm。
铜网孔径应为0. 95mm(64孔／cm2）或者20目。
4) 标准电阻精度应为士0.1%；直流数字电流表量程应为（0-20) A，精度应为士0.1%。
5) 真空泵和真空表应符合本标准第7.1.2条的要求。
6) 真空容器的内径不应小于250mm，并应能至少容纳3个试件。
7) 阴极溶液应用化学纯试剂配制的质量浓度为3.0％的NaCl溶液。

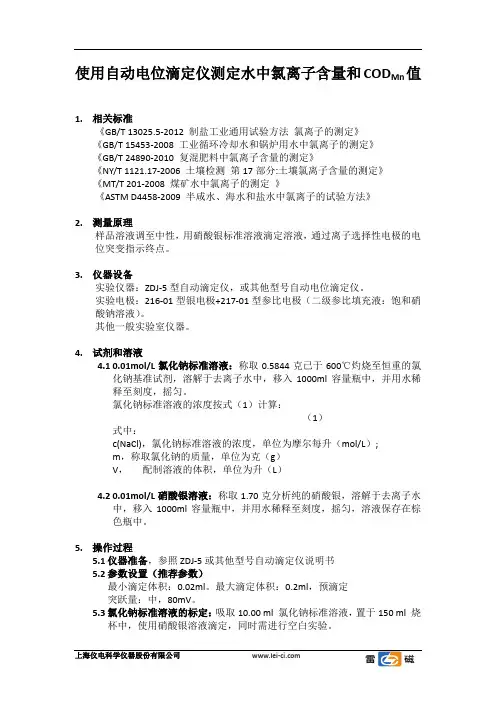

使用自动电位滴定仪测定水中氯离子含量和COD Mn值1.相关标准《GB/T 13025.5-2012 制盐工业通用试验方法氯离子的测定》《GB/T 15453-2008 工业循环冷却水和锅炉用水中氯离子的测定》《GB/T 24890-2010 复混肥料中氯离子含量的测定》《NY/T 1121.17-2006 土壤检测第17部分:土壤氯离子含量的测定》《MT/T 201-2008 煤矿水中氯离子的测定》《ASTM D4458-2009 半咸水、海水和盐水中氯离子的试验方法》2.测量原理样品溶液调至中性，用硝酸银标准溶液滴定溶液，通过离子选择性电极的电位突变指示终点。
3.仪器设备实验仪器：ZDJ-5型自动滴定仪，或其他型号自动电位滴定仪。
实验电极：216-01型银电极+217-01型参比电极（二级参比填充液：饱和硝酸钠溶液）。
其他一般实验室仪器。
4.试剂和溶液4.10.01mol/L氯化钠标准溶液：称取0.5844克已于600℃灼烧至恒重的氯化钠基准试剂，溶解于去离子水中，移入1000ml容量瓶中，并用水稀释至刻度，摇匀。
氯化钠标准溶液的浓度按式（1）计算：（1）式中：c(NaCl)，氯化钠标准溶液的浓度，单位为摩尔每升（mol/L）;m，称取氯化钠的质量，单位为克（g）V，配制溶液的体积，单位为升（L）4.20.01mol/L硝酸银溶液：称取1.70克分析纯的硝酸银，溶解于去离子水中，移入1000ml容量瓶中，并用水稀释至刻度，摇匀，溶液保存在棕色瓶中。
5.操作过程5.1仪器准备，参照ZDJ-5或其他型号自动滴定仪说明书5.2参数设置（推荐参数）最小滴定体积：0.02ml。
最大滴定体积：0.2ml，预滴定突跃量：中，80mV。
5.3氯化钠标准溶液的标定：吸取10.00 ml 氯化钠标准溶液，置于150 ml 烧杯中，使用硝酸银溶液滴定，同时需进行空白实验。
硝酸银溶液的浓度按式（2）计算：（2）式中：c（AgNO3），硝酸银滴定剂的浓度，单位摩尔每升（mol/L）c（NaCl），氯化钠标准溶液的浓度，单位摩尔每升（mol/L）V1，吸取氯化钠标准溶液的体积，单位毫升（ml）V2，硝酸银滴定剂的用量，单位毫升（ml）V0，空白试验硝酸银标准滴定溶液的用量，单位毫升（ml）5.4用移液管吸取分析样品20ml于反应杯中，加入30ml去离子水，加入搅拌子，放在搅拌器上，将电极及滴液管插入溶液，开始对样品进行滴定。
中华人民共和国行业标准JTJ 270-98水工混凝土抗氯离子渗透快速试验1．目的及适用范围测定混凝土的相应氯离子扩散系数，以比较混凝土的抗氯离子渗透性能，适用于检验水灰比小于0.60的混凝土。
2．基本原理氯离子在直流电压作用下，能透过混凝土试件向正极方向移动。
测量流过混凝土的电荷量，就能反映出透过混凝土的氯离子量。
混凝土是离子导电，其电导与电流成正比。
因此，测量混凝土上试件的电导，与测电荷量一样，也能评定混凝土抵抗氯离子渗透的性能。
3．仪器设备•频率为1000Hz的交流电桥，量程两档1KΩ，10 KΩ，精度0.002；•塑料试验槽两只，外型尺寸152mm×152mm×50mm，内开深35mm、直径80mm的凹槽；•铜网:φ80mm圆形铜筛布（120目）；•氯化钠、氢氧化钠和氢氧化钙（化学纯）；•铜丝刷、由塑料和钢板制成的60mm×φ100mm;4．试验步骤•浇制直径100mm、厚60mm的圆盘型混凝土试件。
粒径大于40mm的骨料用湿筛法筛除。
每种技术条件三块。
试件成型后，表面盖湿麻袋在室温为20℃±5℃条件下养护24h后拆模（保留与试件紧贴的塑料圈）。
用钢丝刷刷毛两端面后，试件连塑料圈一起在放在盛有20℃±3℃饱和氢氧化钙溶液塑料桶中养护24h。
取出，用螺旋加压器或压力机将试件顶出塑料圈。
试件再在20℃±3℃饱和氢氧化钙溶液中养护26d。
注：浇制试件时，模内尽量少涂机油•对于混凝土芯样，应切割成60mm×φ100mm试件。
测试前宜进行真空饱水：把试件放入1000ml 烧杯中，然后一起放入真空干燥器。
抽真空3h（真空度0.098MPa）。
在抽真空的情况下。
灌入足够量的蒸馏水至烧杯中将试件浸没。
继续抽真空1h，以后试件于水中停放18h。
注：灌蒸馏水时，严防空气通过阀门进入干燥器。
•配制3％NaCl和0.3mol/L（1.2%）NaOH溶液，分别装瓶加盖后放在20℃±3℃条件下备用。

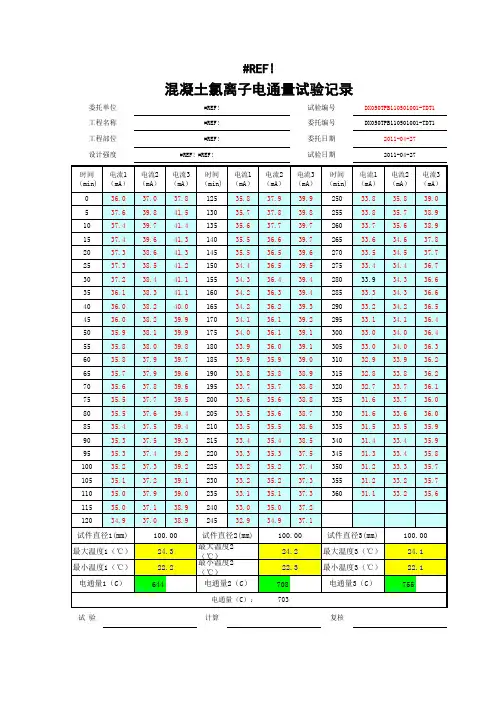

混凝土抗氯离子渗透电通量法试验报告表B45
工程名称商砼委托编号
委托单位试验编号
施工单位委托日期
工程部位混凝土结构试验日期
抗压强度等级制作日期
试验依据标准GB/T50082—2009《普通混凝土长期
性能和耐久性能试验方法标准》
龄期
试件标准尺寸
mm
Φ100×50 养护条件标养水泥品种等级代表数量
见证单位取样人
评定依据标准
JGJ/T193—2009
《混凝土耐久性检验评定标准》
见证人
配合比（质量比；水胶比：）
水泥砂石粉煤灰泵送剂水水泥用量kg/m3
电通量Q S( C )
试件编号试块实际尺寸
通过总电量Qx
换算成直径为95mm
的试件的电通量Q S
电通量测定代表值
Q S（C）
1 Φ100×50
2 Φ100×50
3 Φ100×50
检测评定结论
经试验，依据JGJ/T193—2009标准，该配合比预拌混凝土28d电通量为657库伦，抗氯离子渗透性能等级为Q-Ⅳ,氯离子渗透性很低。
主检：审核：批准：
报告日期：2014年01月01日检测单位（章）。
混凝土氯离子电通量与扩散系数的关系混凝土氯离子电通量与扩散系数关系的初步探讨摘要：混凝土氯离子电通量与扩散系数是评价混凝土抗氯离子渗透性能的两个参数，确定两者之间的相关性的研究资料还不是太多，某工程工程监理处中心试验室通过工程中的试验数据进行探讨分析，得出了氯离子电通量与扩散系数两者之间的关系。
关键词：海工混凝土电通量扩散系数渗透性1引言某工程位于，具有高盐、多雾地段特点。
海洋环境是混凝土结构所处的最恶劣的外部环境之一：海水中的化学成分能够引起混凝土的溶蚀破坏以及碱骨料反应；在冬季，寒冷的自然环境还可能引起混凝土结构的冻融破坏；海浪、海水中的悬浮物会对混凝土结构造成磨损和冲击；海风、海水中的氯离子能引起混凝土钢筋的锈蚀等，严重的危及着混凝土结构的耐久性和使用寿命。
在海洋环境的这些不利因素中，氯离子的侵入混凝土内部引起钢筋锈蚀，是导致混凝土结构耐久性失效的重要原因。
如何快速、准确测量混凝土抗氯离子渗透的性能是每个混凝土试验人员所必须面对的一个重要课题。
某工程工程中，测量氯离子渗透性能的方法是《海港工程混凝土结构防腐技术规范》JTJ275——2000附录：混凝土抗氯离子渗透性标准试验方法——电量法和《公路工程混凝土结构防腐技术规范》JTG/T B07-01——2006附录：混凝土氯离子扩散系数快速测定法——RCM法。
如果能够找出两种试验方法的试验结果的相互关系，我们就可以通过混凝土氯离子电通量知道氯离子的扩散系数；亦或者通过氯离子的扩散系数知道混凝土氯离子电通量，从而将会大大减少试验的工作量，节约人力、物力和时间，有着十分重要的意义。
为此，我们以C35承台混凝土氯离子电通量和氯离子的扩散系数的试验数据进行探讨。
2原材料粉煤灰：潍坊电厂的一级粉煤灰。
青岛8.1 390 558 113.0 155.2 160.43混凝土配合比部位水泥矿粉粉煤灰砂子5-10 10-20 水减水剂承台189 158 103 755 198 802 144 4.5测量混凝土抗氯离子渗透的方法有自然扩散法、电量法、RCM法、极限电压法和电导法。
水泥实验室砼氯离子电通量测定仪操作规程1、试验准备：将准备好的厚度50mm试块放入真空饱水机进行饱水。
2、饱水设备操作：打开真空室上盖放入试块，试块之间不要重叠，盖好盖并拧紧，使真空室不漏气。
打开电源，仪表进行初始化：按SET键将仪表显示调整为1220并确认，设备开始运行。
当真空值为-0.8MPa时，打开注水开关，系统会自动注水和停止。
试验开始时系统自动倒计时，倒计时时间为6h，期间真空室始终保持-0.8MPa或设定值，再静态饱水18h，蜂鸣器报警饱水完成。
打开放气阀放水，取出试样装入试样夹。
3、试件装配：在试件的两端套上橡胶圈，装入试件夹拧紧螺母，可先注蒸馏水测试是否漏水。
然后在黑色端（负极）注入调配好的3.0%氯化钠溶液，红色端（正极）注入调配好的0.3%氢氧化钠溶液。
正确插上电源连接线，试件编号与主机后面电源分组编号相同。
此时可以打开主机电源。
4、主机操作：打开电源按任意键开始，设置好密码系统将进入操作菜单，选择“开始新试验”按Enter键。
再重新进入操作菜单对各通道进行设定，可选择全开或对没装试样的通道进行关闭。
按左、右键让光标移到要设定的通道上，按上调键单独对通道进行开关设置。
设定完成后按Enter键主机开始工作，在运行中保持电源不被中断。
试验中短时间电源中断可重新启动。
试验过程中主机显示屏上会循环显示各通道电流值。
按ESC键画面切换到电流显示、电量显示和操作界面。
试验完成后系统自动提示，并对试样进行判断自动换算出结果。
机内共能存储5次试验数据，满5次必须对试验数据进行导出。
5、试验数据导出：把主机用标配数据线连接电脑，打开电源与电脑程序，按软件提示操作即可导出试验数据。
数据导出格式有Excel和曲线图，可选择打印。
6、试验完成：试验完成后整理好各部件。

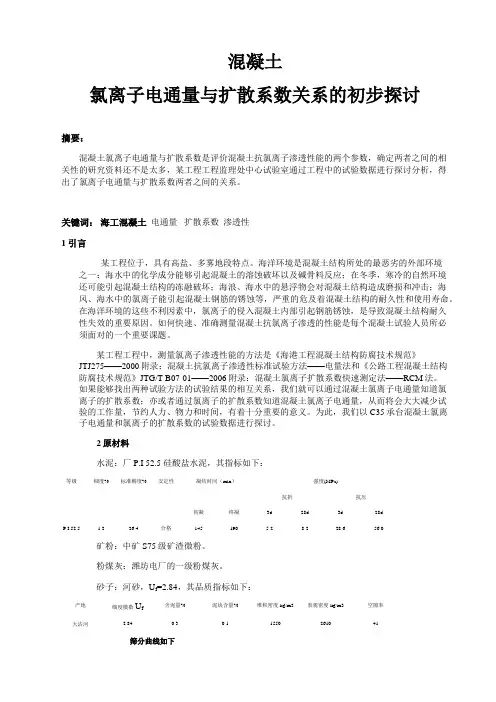

混凝土氯离子电通量与扩散系数关系的初步探讨摘要：混凝土氯离子电通量与扩散系数是评价混凝土抗氯离子渗透性能的两个参数，确定两者之间的相关性的研究资料还不是太多，某工程工程监理处中心试验室通过工程中的试验数据进行探讨分析，得出了氯离子电通量与扩散系数两者之间的关系。
关键词：海工混凝土电通量扩散系数渗透性1引言某工程位于，具有高盐、多雾地段特点。
海洋环境是混凝土结构所处的最恶劣的外部环境之一：海水中的化学成分能够引起混凝土的溶蚀破坏以及碱骨料反应；在冬季，寒冷的自然环境还可能引起混凝土结构的冻融破坏；海浪、海水中的悬浮物会对混凝土结构造成磨损和冲击；海风、海水中的氯离子能引起混凝土钢筋的锈蚀等，严重的危及着混凝土结构的耐久性和使用寿命。
在海洋环境的这些不利因素中，氯离子的侵入混凝土内部引起钢筋锈蚀，是导致混凝土结构耐久性失效的重要原因。
如何快速、准确测量混凝土抗氯离子渗透的性能是每个混凝土试验人员所必须面对的一个重要课题。
某工程工程中，测量氯离子渗透性能的方法是《海港工程混凝土结构防腐技术规范》JTJ275——2000附录：混凝土抗氯离子渗透性标准试验方法——电量法和《公路工程混凝土结构防腐技术规范》JTG/T B07-01——2006附录：混凝土氯离子扩散系数快速测定法——RCM法。
如果能够找出两种试验方法的试验结果的相互关系，我们就可以通过混凝土氯离子电通量知道氯离子的扩散系数；亦或者通过氯离子的扩散系数知道混凝土氯离子电通量，从而将会大大减少试验的工作量，节约人力、物力和时间，有着十分重要的意义。
为此，我们以C35承台混凝土氯离子电通量和氯离子的扩散系数的试验数据进行探讨。
2原材料水泥：厂P.I 52.5 硅酸盐水泥，其指标如下：等级细度% 标准稠度% 安定性凝结时间（min）强度(MPa)抗折抗压初凝终凝3d 28d 3d 28dP.I 52.5 1.2 26.4 合格145 190 5.2 8.2 28.6 56.0矿粉：中矿S75级矿渣微粉。
混凝土氯离子电通量与扩散系数的关系混凝土氯离子电通量与扩散系数关系的初步探讨摘要：混凝土氯离子电通量与扩散系数是评价混凝土抗氯离子渗透性能的两个参数，确定两者之间的相关性的研究资料还不是太多，某工程工程监理处中心试验室通过工程中的试验数据进行探讨分析，得出了氯离子电通量与扩散系数两者之间的关系。
关键词：海工混凝土电通量扩散系数渗透性1引言某工程位于，具有高盐、多雾地段特点。
海洋环境是混凝土结构所处的最恶劣的外部环境之一：海水中的化学成分能够引起混凝土的溶蚀破坏以及碱骨料反应；在冬季，寒冷的自然环境还可能引起混凝土结构的冻融破坏；海浪、海水中的悬浮物会对混凝土结构造成磨损和冲击；海风、海水中的氯离子能引起混凝土钢筋的锈蚀等，严重的危及着混凝土结构的耐久性和使用寿命。
在海洋环境的这些不利因素中，氯离子的侵入混凝土内部引起钢筋锈蚀，是导致混凝土结构耐久性失效的重要原因。
如何快速、准确测量混凝土抗氯离子渗透的性能是每个混凝土试验人员所必须面对的一个重要课题。
某工程工程中，测量氯离子渗透性能的方法是《海港工程混凝土结构防腐技术规范》JTJ275——2000附录：混凝土抗氯离子渗透性标准试验方法——电量法和《公路工程混凝土结构防腐技术规范》JTG/T B07-01——2006附录：混凝土氯离子扩散系数快速测定法——RCM法。
如果能够找出两种试验方法的试验结果的相互关系，我们就可以通过混凝土氯离子电通量知道氯离子的扩散系数；亦或者通过氯离子的扩散系数知道混凝土氯离子电通量，从而将会大大减少试验的工作量，节约人力、物力和时间，有着十分重要的意义。
为此，我们以C35承台混凝土氯离子电通量和氯离子的扩散系数的试验数据进行探讨。
2原材料水泥：厂P.I 52.5 硅酸盐水泥，其指标如下：矿粉：中矿S75级矿渣微粉。
粉煤灰：潍坊电厂的一级粉煤灰。
砂子：河砂，U f=2.84，其品质指标如下：碎石：沂水碎石。
其品质指标如下：水：饮用水，其品质指标如下：减水剂：淄博华伟银凯外加剂厂的聚羧酸高效减水剂3混凝土配合比4试验方法测量混凝土抗氯离子渗透的方法有自然扩散法、电量法、RCM法、极限电压法和电导法。
混凝土氯离子电通量测定仪说明书
1、溶液配制
质量浓度为3.0%的NaCL溶液：将3gNaCL溶与97g水中
摩尔浓度为0.3mol/L的NaOH溶液：将12gNaOH溶于1000ml水中注：NaOH的摩尔质量为40, 0.3mol/L的NaOH换算成质量为：40*0.3=12g
2、复位键（开始/暂停）：按一下为开始，再按一下为暂停，在开始工作状态按复位键3～5秒，会听到鸣声，试验复位。
3、设置（打印）：在开始工作状态，按一下设置键为停留在某一通道，按住设置键不放（5秒）以上，会听到鸣声，这个时候系统默认为不打印，会有打印纸出来，写着不打印字样。
4、设置（打印）：按住设置键不放（5秒）以上，会听到鸣声，这个时候按复位键，按一下,打印间隔为5分钟，这个时候也会有鸣声，松开设置键，会有打印纸出来，写着打印间隔为5分钟的字样，最大上限为60分钟。
（举例说明：按住设置键5秒以上，按复位键6下，这时打印间隔为30分钟，松开设置键，下一次设置还时从5分钟。
