多轴电机控制传动系统.

简析多电机同步控制技术我国现代工业的不断发展与机械自动化技术的不断提高，很多生产场合都无法满足现代工业的发展要求，其电机控制系统要求多台电机共同驱动一台设备运作。

在整个生产过程中，应尽量满足现代工业的发展需求，确保这些电机能够协调运行，所以多电机同步控制技术的应用越来越广泛，这种技术在机械传动系统中，尤其是卷接机组中，可以通过多个电机向多个主要机组，传递其生产需要的动力，这种传动方式是控制方式上的一大创新。

一、多电机同步控制技术为了保证多电机能够实现同步控制，可以通过两种方式：机械方式和电方式。

在同步控制技术应用初期，机械同步控制技术在工业自动化生产中广泛应用。

因为机械控制方式与传动连接十分可靠，这种连接在应用初期得到了广泛应用，但是这种机械控制方式有一些常见的缺点，整个系统智能运用一台电机作为动力输出，所以动力分配到各个单元的动力功率都比较小，很难进行系统同的维修工作，且系统只能获得有效的传动范围[1]。

机械同步控制系统通过齿轮、皮带、链条这些零件进行传动，造成整个系统出现劣迹误差，所以在整个控制过程中，系统的控制精度很容易受到影响。

工作人员在一些精度要求较高的环境，电方式的多电机协调控制更加灵活，拥有更高的精度和稳定性，并能在生产实践中，逐渐被完善。

二、卷接机中同步控制技术的应用流程多电机同步控制技术一般选用YJ27卷接机组，其机械设备结构复杂，且各个鼓轮的转速间应保持精准的比例关系。

现阶段，相关单位采用的是传统的机械式齿轮传动方式对各个鼓轮进行同步控制，从而保证系统精度，对于高速环境下的齿轮，工作人员应为其设置润滑系统，确保整个系统的传动链不会太长，机构系统导致传动造成过大，在连续工作时，造成设备损坏，润滑齿轮箱容易出现漏油，以及传动误差较大等现象，设备的维修量会大幅增加，传动系统速度的波动会影响卷接机的运用功能[2]。

（一）偏差耦合结构控制工作人员以YJ27卷接机组的几个主要的工作鼓轮作为研究对象，并总结这些设备的机械传动关系，得出他们之间的速度比例，然后算出每个鼓轮的负载特点，将与之相对的永磁同步电动机作为这种设备的驱动电机，在一定环境中建立起一个鼓轮的同步控制系统的仿真模型，然后通过这种仿真模型的相关原理，运用改进型屏偏差耦合对结构进行控制，制定模糊滑模控制策略，这也是一种比较理想的控制方法[3]。

电机及其传动系统原理、控制、建模和仿真电机及其传动系统是现代工业中常见的电力传动装置，其原理、控制、建模和仿真是电机学习的重要内容。

本文将从以下几个方面进行介绍。

一、电机原理：电机是将电能转化为机械能的装置。

按工作原理可以分为直流电机和交流电机两大类。

直流电机以直流电源为动力，通过磁场与电流的相互作用实现转动。

交流电机以交流电源为动力，通过电磁感应原理产生转动力。

电机工作原理涉及到电磁学、电路学和力学等多个学科的知识。

二、电机控制：电机控制是指通过对电机的电流、电压或磁场进行调节，使电机达到所需要的运动控制要求。

常见的电机控制方法有直接启动控制、启动电阻控制、电压调制控制、频率调制控制等。

在现代工业中，常使用的电机控制装置有变频器、PLC、单片机等。

三、电机建模：电机建模是指通过数学方法将电机的物理特性转化为数学模型，以便进行仿真计算和控制设计。

电机建模通常从电机的电磁特性和转动特性入手，运用电机理论和系统理论的知识，建立模型方程。

根据电机的类型和用途不同，建模方法也有所差异，常见的建模方法有瞬态模型、稳态模型、频域模型等。

四、电机仿真：电机仿真是指使用计算机软件对电机的运行过程进行模拟和分析。

通过仿真可以得到电机在不同工况下的性能指标、效率、负载特性等信息。

电机仿真可以辅助电机的设计和调试工作，提高工作效率。

常用的电机仿真软件有ANSYS、MATLAB/Simulink、ADAMS等。

综上所述，电机及其传动系统的原理、控制、建模和仿真是电机学习中不可忽视的内容。

只有深入理解电机原理，掌握电机的控制方法，灵活应用电机建模和仿真技术，才能在实际工程中高效地设计、操控和优化电机及其传动系统。

多永磁电机传动系统的同步控制策略研究多永磁电机传动系统是指由多个永磁电机组成的传动系统。

在这种系统中，多个永磁电机可以合作完成一项任务，通过协调各个电机的运行状态和输出功率，实现对传动系统的同步控制。

同步控制策略是指采用何种方法和算法来实现多永磁电机传动系统的同步控制。

下面将从传动系统调速、负载分配、控制算法等方面进行论述，总结多永磁电机传动系统同步控制策略的研究。

首先，传动系统调速是多永磁电机传动系统同步控制的关键环节。

在传动系统中，每个永磁电机都有不同的速度和转矩特性，通过控制各个电机的转速，可以实现传动系统的同步运行。

传动系统调速涉及到速度控制算法的设计和实现，可以采用闭环控制或开环控制方式。

闭环控制通过测量每个电机的转速反馈信号，并与给定的转速进行比较来调整电机输出功率，实现传动系统的同步运行。

开环控制则根据预先设定的转速模式控制各个电机的输出功率，实现传动系统的同步控制。

不同的调速方法和算法对传动系统的同步控制效果有影响，可以根据具体的应用场景选择合适的调速方法。

其次，负载分配是多永磁电机传动系统同步控制策略的另一个重要方面。

在传动系统中，不同的电机承担着不同的负载。

通过合理地分配负载，可以避免某个电机过载或负载不均衡的情况，保证传动系统的同步运行。

负载分配可以根据电机的转矩特性、转速和工作状态进行调整，可以采用静态负载分配或动态负载分配策略。

静态负载分配是根据电机的额定转矩和负载需求进行分配，而动态负载分配则是根据电机的实际转速和转矩来动态调整负载分配。

负载分配的合理性和准确性对传动系统的同步控制效果有着重要的影响，需要根据实际情况进行研究和调整。

最后，控制算法是实现多永磁电机传动系统同步控制的核心。

传统的控制算法包括PID控制、模糊控制和神经网络控制等方法。

PID控制是一种经典的控制方法，通过调整比例、积分和微分系数来实现对传动系统的同步控制。

模糊控制则采用模糊集合和模糊推理来处理传动系统的非线性和不确定性，实现同步控制。

机电传动系统的组成
机电传动系统的组成包括：电机、机械传动装置和控制系统。

1. 电机：电机是机电传动系统的核心组成部分，负责将电能转换为机械能等形式的能量输出。

常见的电机包括直流电机、交流电机和步进电机等。

根据具体应用的需求，选择适合的电机类型。

2. 机械传动装置：机械传动装置主要用于将电机的旋转运动转换为所需的线性运动、转动力矩或转速等。

常见的机械传动装置包括齿轮传动、皮带传动、链传动和联轴器等。

根据传动的需求和性能要求，选择合适的机械传动装置。

3. 控制系统：控制系统用于控制和实时监测机电传动系统的运行状态，常见的控制方式有手动控制和自动控制。

手动控制可以通过开关、按钮等手动操作来控制传动系统；自动控制则需要使用传感器、控制器、编码器等部件，通过采集和处理输入和输出信号，实现对传动系统的自动控制和调节。

以上是机电传动系统的主要组成部分，不同的应用领域和具体需求可能会有所不同，需要根据具体情况进行选择和配置。

多永磁电机传动系统的同步控制策略研究一、引言随着工业自动化和智能制造的快速发展，多永磁电机传动系统在工业生产中的应用越来越广泛。

然而，由于多个电机之间存在一定的耦合性，传统的独立控制策略往往难以实现多电机之间的同步控制。

因此，研究多永磁电机传动系统的同步控制策略具有重要的现实意义。

本文将围绕永磁电机控制原理、同步控制策略设计、同步控制策略实现、实验验证与分析、结论与展望等方面展开讨论。

二、永磁电机控制原理永磁电机是一种具有高效率、高转矩密度的电动机，其结构主要包括定子、转子和永磁体。

在永磁电机的控制中，主要采用矢量控制方法，通过控制定子电流的幅值和相位来控制电机的转速和转矩。

同时，矢量控制方法还可以减少电流和电压的谐波分量，提高电机的运行效率。

三、同步控制策略设计为了实现多永磁电机传动系统的同步控制，需要设计一种合适的同步控制策略。

该策略需要考虑多个电机之间的耦合性，采用一种协调控制方法来确保各个电机之间的同步运行。

具体而言，可以采用以下几种方法：1.分布式协调控制：通过在每个电机上安装独立的控制器，实现各个电机的独立控制。

同时，通过通信网络将各个电机的状态信息进行共享，从而实现对各个电机的协调控制。

2.主从控制：将其中一个电机作为主电机，其他电机作为从电机。

主电机的转速和转矩作为其他电机的参考值，通过调整其他电机的电流和电压来实现与主电机的同步运行。

3.模型预测控制：通过建立电机的数学模型，预测未来一段时间内的转速和转矩变化。

然后，根据预测值调整各个电机的电流和电压，以确保各个电机的同步运行。

四、同步控制策略实现为了实现上述同步控制策略，需要采用合适的算法和软件实现方法。

具体而言，可以采用以下几种方法：1.算法实现：根据所选择的同步控制策略，采用合适的算法来实现对各个电机的协调控制。

例如，可以采用PID算法、模糊控制算法等来实现对电机的精确控制。

2.软件实现：采用合适的编程语言和开发工具来实现同步控制策略的软件实现。

电机传动系统的动力学建模电机传动系统是机械运动控制中的关键技术，其中动力学建模是电机传动系统研究和控制的基础。

本文将介绍电机传动系统的动力学建模方法，包括其基本原理、建模过程和建模精度的影响因素等方面，并给出相关案例分析。

1. 电机动力学基本原理电机是一种将电能转化为机械能的装置。

电机的输出机械功率和电动机本身的结构、质量、转速和电气参数等密切相关，所以电机动力学建模就成为电机传动系统控制的基础。

电机的动力学描述可用一组微分方程来表示，这组方程包括电气方程、机械方程和控制方程，其中电气方程描述了电机的输入电压和输出电流之间的关系，机械方程描述了电机输出转矩和输出轴角速度之间的关系，控制方程描述了控制器和电机之间的作用关系。

2. 电机动力学建模过程电机传动系统的动力学建模包括以下几个基本步骤：（1）确定系统结构和参数：根据电机传动系统的实际情况，确定电机、传动装置和负载等组成部分的结构和参数。

（2）建立系统数学模型：根据电机动力学基本原理，建立含电气、机械和控制等方面的微分方程模型。

（3）模型简化和线性化：针对实际应用时需要对模型进行简化和线性化，以便进行系统分析和控制器设计。

（4）模型参数辨识：通过实验或仿真等手段对建立的模型进行参数辨识，以提高模型的精度和逼真度。

（5）模型验证和应用：将建立的模型与实际电机传动系统的工作状态进行比对和验证，并进行控制器设计和优化。

3. 电机动力学建模精度的影响因素电机动力学建模的精度与实际电机传动系统的结构、工作状态和控制策略等因素有关。

一般来说，以下几方面是影响模型精度的重要因素：（1）电机参数的精度：电机参数是建立电机动力学模型的基础，因此电机参数精度的高低对模型精度有重要影响。

（2）传动装置的结构和参数：如果传动装置结构复杂或参数不确定，会影响电机转矩和转速的传递和稳定性，从而影响模型精度。

（3）负载特性：负载对电机的转矩需求和响应特性对模型精度有影响。

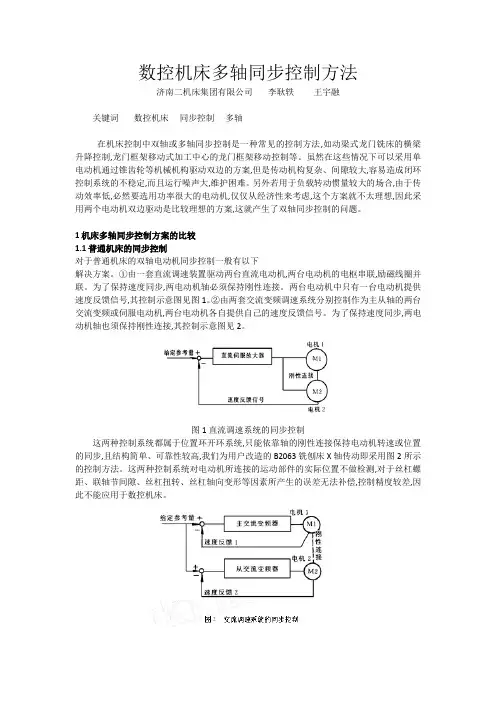

数控机床多轴同步控制方法济南二机床集团有限公司李耿轶王宇融关键词数控机床同步控制多轴在机床控制中双轴或多轴同步控制是一种常见的控制方法,如动梁式龙门铣床的横梁升降控制,龙门框架移动式加工中心的龙门框架移动控制等。

虽然在这些情况下可以采用单电动机通过锥齿轮等机械机构驱动双边的方案,但是传动机构复杂、间隙较大,容易造成闭环控制系统的不稳定,而且运行噪声大,维护困难。

另外若用于负载转动惯量较大的场合,由于传动效率低,必然要选用功率很大的电动机,仅仅从经济性来考虑,这个方案就不太理想,因此采用两个电动机双边驱动是比较理想的方案,这就产生了双轴同步控制的问题。

1 机床多轴同步控制方案的比较1.1 普通机床的同步控制对于普通机床的双轴电动机同步控制一般有以下解决方案。

①由一套直流调速装置驱动两台直流电动机,两台电动机的电枢串联,励磁线圈并联。

为了保持速度同步,两电动机轴必须保持刚性连接。

两台电动机中只有一台电动机提供速度反馈信号,其控制示意图见图1。

②由两套交流变频调速系统分别控制作为主从轴的两台交流变频或伺服电动机,两台电动机各自提供自己的速度反馈信号。

为了保持速度同步,两电动机轴也须保持刚性连接,其控制示意图见2。

图1 直流调速系统的同步控制这两种控制系统都属于位置环开环系统,只能依靠轴的刚性连接保持电动机转速或位置的同步,且结构简单、可靠性较高,我们为用户改造的B2063铣刨床X轴传动即采用图2所示的控制方法。

这两种控制系统对电动机所连接的运动部件的实际位置不做检测,对于丝杠螺距、联轴节间隙、丝杠扭转、丝杠轴向变形等因素所产生的误差无法补偿,控制精度较差,因此不能应用于数控机床。

图2 交流调速系统的同步控制1.2 数控机床的同步控制数控机床不同于普通机床的地方,在于数控系统具有很强的控制功能,能够实现对位置、转矩等不同参量的控制。

由于位置检测装置的引入,从而组成了位置速度双闭环系统,实现了位置同步控制。

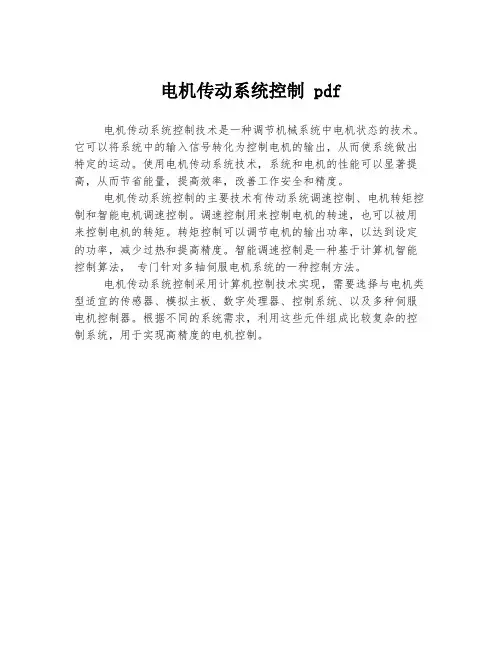

电机传动系统控制 pdf
电机传动系统控制技术是一种调节机械系统中电机状态的技术。

它可以将系统中的输入信号转化为控制电机的输出，从而使系统做出特定的运动。

使用电机传动系统技术，系统和电机的性能可以显著提高，从而节省能量，提高效率，改善工作安全和精度。

电机传动系统控制的主要技术有传动系统调速控制、电机转矩控制和智能电机调速控制。

调速控制用来控制电机的转速，也可以被用来控制电机的转矩。

转矩控制可以调节电机的输出功率，以达到设定的功率，减少过热和提高精度。

智能调速控制是一种基于计算机智能控制算法，专门针对多轴伺服电机系统的一种控制方法。

电机传动系统控制采用计算机控制技术实现，需要选择与电机类型适宜的传感器、模拟主板、数字处理器、控制系统、以及多种伺服电机控制器。

根据不同的系统需求，利用这些元件组成比较复杂的控制系统，用于实现高精度的电机控制。

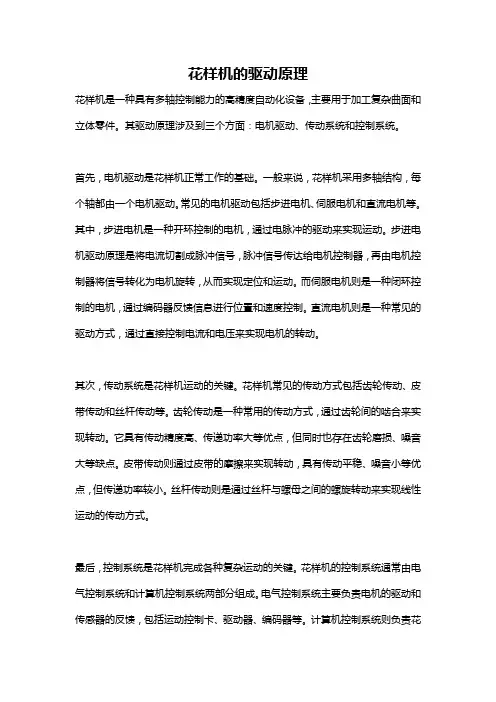

花样机的驱动原理花样机是一种具有多轴控制能力的高精度自动化设备，主要用于加工复杂曲面和立体零件。

其驱动原理涉及到三个方面：电机驱动、传动系统和控制系统。

首先，电机驱动是花样机正常工作的基础。

一般来说，花样机采用多轴结构，每个轴都由一个电机驱动。

常见的电机驱动包括步进电机、伺服电机和直流电机等。

其中，步进电机是一种开环控制的电机，通过电脉冲的驱动来实现运动。

步进电机驱动原理是将电流切割成脉冲信号，脉冲信号传达给电机控制器，再由电机控制器将信号转化为电机旋转，从而实现定位和运动。

而伺服电机则是一种闭环控制的电机，通过编码器反馈信息进行位置和速度控制。

直流电机则是一种常见的驱动方式，通过直接控制电流和电压来实现电机的转动。

其次，传动系统是花样机运动的关键。

花样机常见的传动方式包括齿轮传动、皮带传动和丝杆传动等。

齿轮传动是一种常用的传动方式，通过齿轮间的啮合来实现转动。

它具有传动精度高、传递功率大等优点，但同时也存在齿轮磨损、噪音大等缺点。

皮带传动则通过皮带的摩擦来实现转动，具有传动平稳、噪音小等优点，但传递功率较小。

丝杆传动则是通过丝杆与螺母之间的螺旋转动来实现线性运动的传动方式。

最后，控制系统是花样机完成各种复杂运动的关键。

花样机的控制系统通常由电气控制系统和计算机控制系统两部分组成。

电气控制系统主要负责电机的驱动和传感器的反馈，包括运动控制卡、驱动器、编码器等。

计算机控制系统则负责花样机的程序编写和运行，通过计算机对花样机进行控制，实现各种复杂的加工路径和运动模式。

常见的控制方式包括点位控制、直线插补控制和圆弧插补控制等。

在实际应用中，控制系统还需要通过编程语言进行代码编写，根据加工要求完成相应的运动路径和加工参数设定。

综上所述，花样机的驱动原理涉及到电机驱动、传动系统和控制系统三个方面。

电机驱动通过步进电机、伺服电机和直流电机等实现运动；传动系统通过齿轮传动、皮带传动和丝杆传动等实现转动和线性运动；控制系统通过电气控制系统和计算机控制系统实现驱动和控制。

电机传动系统的控制技术研究电机传动系统控制技术是现代工业制造和生产中最为重要的技术之一，对于提高生产效率、优化生产质量、节约资源能源、改善生产环境、促进产业升级和经济发展等方面都具有重要的意义和作用。

目前，电机传动系统广泛应用于机械、电子、自动化、航空、航天、轨道交通、能源、医疗、家电等领域，其控制技术的发展和创新将直接推动这些领域的发展。

电机传动系统的控制技术研究包括电机驱动技术、电机控制技术、电机保护技术、电动机制动技术等多个方面，需要从理论研究、实验研究、技术创新、应用开发等多个层面进行深入探索。

下面我们将从电机驱动技术、电机控制技术和电机保护技术三个方面来探讨电机传动系统的控制技术研究。

一、电机驱动技术电机驱动技术是电机传动系统的基础技术，也是控制技术研究的前提条件。

电机驱动技术主要针对电动机的运转特性、电动机启动和制动、电动机的振动和噪声、电动机节能等技术问题进行研究。

其中，电动机的运转特性是研究电动机的运转状态、功率因数、效率等方面的问题，有助于选择合适的电动机型号和优化电机的设计制造；电动机的启动和制动技术主要是针对电动机的起动和停车时避免因电压降低、电流过大而造成的损坏，采用软启动器、矢量控制器、变频器、电阻式起动器等设备；电动机的振动和噪声技术主要是研究电动机的机械振动、电磁振动、气动振动等因素对噪声的影响，并提出相应的降噪措施；电动机节能技术主要是通过优化电机的设计和控制方式，减小电动机的损耗和能耗，实现生产成本和能源的节约目标。

二、电机控制技术电机控制技术是电机传动系统的核心技术，是实现电机正常运转和稳定工作的关键技术。

电机控制技术主要包括开环控制、闭环控制、矢量控制等多种方式，其中闭环控制是最常用的控制方式之一，通过采集电动机运转时的反馈信号，自动调节电机的工作状态，保证电机的稳定运转。

矢量控制技术则是近年来发展起来的一种高级电机控制技术，通过对电动机的电流、电压、转速进行闭环控制，实现对电机的精准控制和调节，优化电机的性能和能效。

伺服系统如何实现高性能多轴协同控制在现代工业自动化领域，高性能多轴协同控制是实现复杂生产工艺和高精度制造的关键。

伺服系统作为自动化控制系统中的重要组成部分，其性能直接影响着多轴协同控制的效果。

那么，伺服系统究竟是如何实现高性能多轴协同控制的呢？要理解这个问题，我们首先需要明确什么是伺服系统。

简单来说，伺服系统是一种能够精确地控制机械部件运动的自动控制系统，它通常由控制器、驱动器、电机和反馈装置等组成。

在多轴协同控制中，多个伺服轴需要协同工作，以完成复杂的运动轨迹和动作。

为了实现高性能的多轴协同控制，精确的位置和速度反馈是至关重要的。

反馈装置，如编码器，能够实时监测电机的位置和速度，并将这些信息反馈给控制器。

控制器根据预设的目标值和反馈值之间的偏差，计算出控制信号，通过驱动器调整电机的输出，从而实现精确的位置和速度控制。

在多轴协同控制中，各个轴之间的同步性是一个关键问题。

为了确保各个轴能够同步运动，需要采用合适的同步控制策略。

常见的同步控制方法包括主从同步控制、交叉耦合控制和电子齿轮同步控制等。

主从同步控制是一种较为简单的同步控制方式，其中一个轴作为主轴，其他轴作为从轴跟随主轴运动。

这种方法在一些对同步精度要求不高的场合应用较为广泛。

交叉耦合控制则是通过在各个轴之间建立耦合关系，根据相邻轴之间的位置偏差来调整控制信号，从而提高同步精度。

这种控制方法在对同步性能要求较高的多轴系统中具有较好的效果。

电子齿轮同步控制则是通过设定各个轴之间的传动比，实现精确的同步运动。

这种方法在需要实现特定运动关系的多轴系统中应用较多。

除了同步控制策略，高性能的多轴协同控制还需要考虑系统的动态响应特性。

在实际应用中，系统可能会受到各种干扰和负载变化的影响，因此需要伺服系统具有快速的动态响应能力，以保证系统的稳定性和精度。

为了提高系统的动态响应性能，一方面可以优化控制器的参数，如比例、积分和微分（PID）参数；另一方面，可以采用先进的控制算法，如模型预测控制、自适应控制和智能控制等。

第11卷第1期中国水运V ol.11N o.12011年1月Chi na W at er Trans port Janury 2011收稿日期：作者简介：秦雅岚，长江水利委员会长江勘测规划设计研究院。

垂直升船机多轴多电机机械同步出力均衡控制技术的研究与应用秦雅岚，唐勇，王伟（长江水利委员会长江勘测规划设计研究院，湖北武汉430010）摘要：多轴多电机机械同步出力均衡控制技术是垂直升船机电气传动控制的一个关键技术。

文中介绍了垂直升船机的电气传动系统方案，提出了电气传动的技术要求及其关键技术要点，同时介绍了速度环出力均衡控制和转矩环出力均衡控制两种电机控制方案，工程实践结果表明：两种方案均能满足大、中型升船机多轴多电机机械同轴出力均衡控制的技术指标要求。

关键词：升船机；出力均衡控制；电气传动中图分类号：U 642文献标识码：A文章编号：1006-7973（2011）01-0106-03大、中型升船机作为高坝水利枢纽快速过坝通航建筑物，其型式主要可分为：垂直升船机和斜面升船机两大类，不论哪一类升船机（水力浮筒式升船机除外），由于船厢需要的驱动力（力矩）和相应的传动机械比较庞大，为解决设备布置和制造的困难，其船厢驱动系统一般都采用多驱动单元的分散式机械结构，并通过多轴多电机机械轴同步驱动方式，来保证多驱动单元之间运行速度和位置的同步。

一、电气传动系统方案升船机船厢多轴多电机机械轴同步传动的电气传动系统，除可靠性有严格的要求外，还应有无级平滑调速和稳定速度的功能，同时，需要控制升船机船厢的误载水量和停位准确性。

实现准确停靠的有效办法有两种，一种是：尽量降低停车前的运行速度，这样，电气传动系统必须具有较大的调速范围；另一种是：加减速阶段采用变加速度控制。

不论采用哪种方法，其电气传动系统都要求采用调速性能优越的自动无级调速系统，其中，电气传动可采用全数字可控硅直流传动方案或矢量控制的交流变频传动方案；调速控制可采用位置、速度、力矩三闭环无静差调速控制方案。
