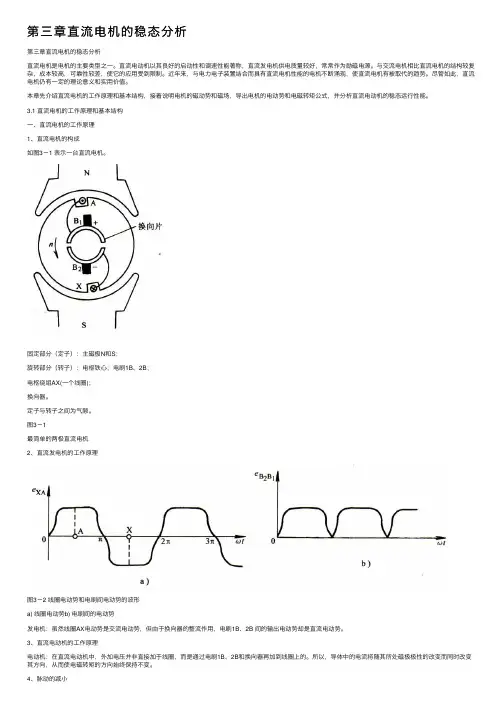

第三章直流电机的稳态分析第三章直流电机的稳态分析直流电机是电机的主要类型之⼀。
直流电动机以其良好的启动性和调速性能著称，直流发电机供电质量较好，常常作为励磁电源。
与交流电机相⽐直流电机的结构较复杂，成本较⾼，可靠性较差，使它的应⽤受到限制。
近年来，与电⼒电⼦装置结合⽽具有直流电机性能的电机不断涌现，使直流电机有被取代的趋势。
尽管如此，直流电机仍有⼀定的理论意义和实⽤价值。
本章先介绍直流电机的⼯作原理和基本结构，接着说明电机的磁动势和磁场，导出电机的电动势和电磁转矩公式，并分析直流电动机的稳态运⾏性能。
3.1 直流电机的⼯作原理和基本结构⼀、直流电机的⼯作原理1、直流电机的构成如图3－1 表⽰⼀台直流电机。
固定部分（定⼦）：主磁极N和S；旋转部分（转⼦）：电枢铁⼼；电刷1B、2B；电枢绕组AX(⼀个线圈)；换向器。
定⼦与转⼦之间为⽓隙。
图3－1最简单的两极直流电机2、直流发电机的⼯作原理图3－2 线圈电动势和电刷间电动势的波形a) 线圈电动势b) 电刷间的电动势发电机：虽然线圈AX电动势是交流电动势，但由于换向器的整流作⽤，电刷1B、2B 间的输出电动势却是直流电动势。
3、直流电动机的⼯作原理电动机：在直流电动机中，外加电压并⾮直接加于线圈，⽽是通过电刷1B、2B和换向器再加到线圈上的。
所以，导体中的电流将随其所处磁极极性的改变⽽同时改变其⽅向，从⽽使电磁转矩的⽅向始终保持不变。
4、脉动的减⼩实现⽅法：电枢绕组由多个线圈串联⽽构成的，如图3－3所⽰。
电刷上的电动势如图3－4所⽰。
图3－3 电枢上装有6个线圈图3－4 每极下有3个串联线圈时的两极直流电机电刷上的电动势波形⼆、直流电机的基本结构旋转电机：定⼦，转⼦，⽓隙。
图3－6 国产直流电机的结构1、主磁极作⽤：建⽴主磁场。
构成：主极铁⼼和套装在铁⼼上的励磁绕组。
2、机座作⽤：1、主磁路的⼀部分；2、电机的结构框架。
构成：⽤厚钢板弯成筒形焊成或铸钢件制成。
直流电路稳态分析引言直流电路是电流方向和大小都保持不变的电路，其稳态分析是电工学中一个重要的研究领域。
稳态分析可以帮助我们理解电路中的电流、电压分布以及各个元件的工作状态，对于设计和维护电路具有重要意义。
本文将介绍直流电路稳态分析的基本原理和方法，并通过实例来说明。
一、基本概念1. 电路元件直流电路中常见的元件包括电源、电阻、电容和电感等。
电源提供电流或电压源，电阻用于限制电流的流动，电容和电感则分别用于储存电荷和磁能。
2. 稳态和瞬态稳态是指电路中各参数（如电流、电压）随时间保持恒定的状态，瞬态则是指电路中各参数在初始时刻或发生变化时短暂的非稳态过程。
二、基本原理1. 基尔霍夫定律基尔霍夫定律是直流电路分析的基础。
它包括基尔霍夫电压定律和基尔霍夫电流定律。
电压定律指出在闭合回路中，电压的代数和为零；电流定律则指出在电路中，电流的代数和为零。
2. 电阻、电容和电感的特性电阻的特性是其阻抗随电流的变化关系，电容的特性是其电荷随电压的变化关系，电感的特性是其储存的磁能随电流的变化关系。
根据这些特性可以得到它们在直流电路中的各种稳态分析方法。
三、稳态分析方法1. 基尔霍夫定律和欧姆定律根据基尔霍夫定律和欧姆定律可以建立直流电路的节点电压和支路电流方程组。
通过求解这个方程组可以得到电路中各个节点的电压和支路的电流。
2. 戴维南定理戴维南定理可以将复杂的电路转化为等效电路，从而简化分析。
通过戴维南定理，可以将电路分解为具有一个电源和一个等效电阻的简单电路，进而进行直流电路的稳态分析。
3. 超节点法和超网孔法超节点法和超网孔法是一种简化直流电路的稳态分析的方法。
通过选择适当的参考点，可以将电路分解为具有一个电源和一个等效元件的简化电路，从而简化计算。
四、实例分析假设有一个由电源、电阻和电容组成的直流电路，求解该电路中电阻两端电压和电容两端电压随时间的变化关系。
根据欧姆定律和电容特性，可以建立电路的节点电压方程。

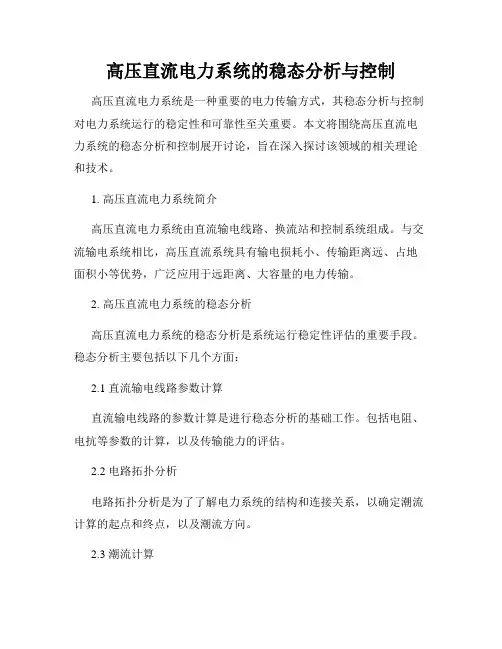

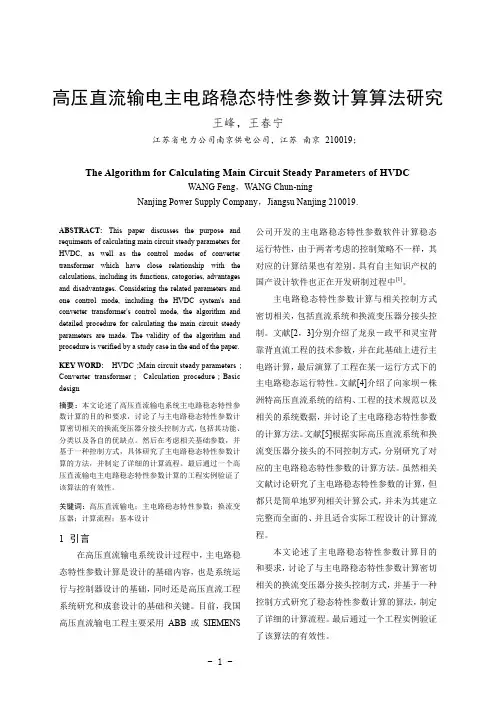

高压直流电力系统的稳态分析与控制高压直流电力系统是一种重要的电力传输方式，其稳态分析与控制对电力系统运行的稳定性和可靠性至关重要。
本文将围绕高压直流电力系统的稳态分析和控制展开讨论，旨在深入探讨该领域的相关理论和技术。
1. 高压直流电力系统简介高压直流电力系统由直流输电线路、换流站和控制系统组成。
与交流输电系统相比，高压直流系统具有输电损耗小、传输距离远、占地面积小等优势，广泛应用于远距离、大容量的电力传输。
2. 高压直流电力系统的稳态分析高压直流电力系统的稳态分析是系统运行稳定性评估的重要手段。
稳态分析主要包括以下几个方面：2.1 直流输电线路参数计算直流输电线路的参数计算是进行稳态分析的基础工作。
包括电阻、电抗等参数的计算，以及传输能力的评估。
2.2 电路拓扑分析电路拓扑分析是为了了解电力系统的结构和连接关系，以确定潮流计算的起点和终点，以及潮流方向。
2.3 潮流计算潮流计算是分析电力系统中电流、电压、功率等参数分布和变化规律的关键步骤。
通过潮流计算可以获得系统各个节点的电压幅值、相角、线路潮流等信息，评估系统的稳定性。
2.4 稳定性评估稳态分析还包括对系统的稳定性进行评估，通过计算系统的静态功率稳定限制、稳定裕度和潮流灵敏度等指标，判断系统是否存在潜在的稳定性问题。
3. 高压直流电力系统的控制高压直流电力系统通过控制系统实现对输电线路和换流站的运行控制，以保障系统的稳定性和可靠性。
控制系统主要包括以下几个方面：3.1 换流控制换流控制是高压直流电力系统中最重要的控制环节之一。
通过调节换流阀的开关状态和触发角，实现输电线路上的功率流动调节，以及电流和电压的控制。
3.2 功率控制功率控制是高压直流电力系统的另一个重要方面。
通过调节换流站的工作方式和控制策略，实现系统功率的调节和平衡，以满足电网负荷变化和故障处理的需求。
3.3 频率和电压控制频率和电压控制是高压直流电力系统运行的关键环节。
通过调整换流站的频率和电压控制策略，实现稳定的功率传输和电力质量控制。
直流输电系统的稳定控制方法研究一、引言直流输电系统已经成为传输大容量电力的重要方式，尤其是在供电距离较远、电量较大的情况下，其经济和技术优势更加明显。
直流输电系统的稳定控制方法是保证系统高效稳定运行的基础。
二、直流输电系统的稳定性分析1. 稳定性指标为了保证直流输电系统的稳定运行，必须制定相应的稳定性指标。
常用的指标有两种，即系统暂态响应和稳态稳定输入功率（SSI）。
2. 稳定性分析方法直流输电系统的稳定性分析方法通常包括直流电动势差动方程稳定性分析方法、小扰动线性化方程稳定性分析方法和大扰动非线性方程稳定性分析方法等。
其中小扰动线性化方程稳定性分析方法是应用最广泛的。
三、直流输电系统的稳定控制方法1. 控制原则直流输电系统的稳定控制方法的基本原则是通过控制直流侧的电压、电流和交流侧的功率等参数，来实现电力传输过程中的稳定性控制。
2. 控制方法目前，直流输电系统的稳定控制方法主要包括PID控制法、预测控制法等。
其中，PID控制法是应用广泛的一种方法。
四、直流输电系统的稳定控制系统设计1. 控制器设计直流输电系统的稳定控制器设计需要考虑控制精度、控制速度等因素。
目前，经典控制理论仍然是设计控制器的重要工具。
2. 系统优化直流输电系统的稳定控制系统设计需要进行优化处理，包括控制器参数调整、控制器结构优化和控制系统参数整定等方面，以提高系统的稳定性和控制精度。
五、直流输电系统的稳定控制实验直流输电系统的稳定控制实验可帮助工程技术人员检验和验证理论方法的正确性和可行性，提高实际应用的效果。
六、总结随着经济的发展和社会需求的不断增长，直流输电系统将发挥更加重要的作用。
直流输电系统的稳定控制方法及其稳定控制系统设计将成为未来发展的重点。
通过本文对直流输电系统的稳定控制方法进行研究，可以为其在实际应用中的稳定运行提供一定的理论基础和实践指导。
