功率 MOSFET 的稳态特性总结

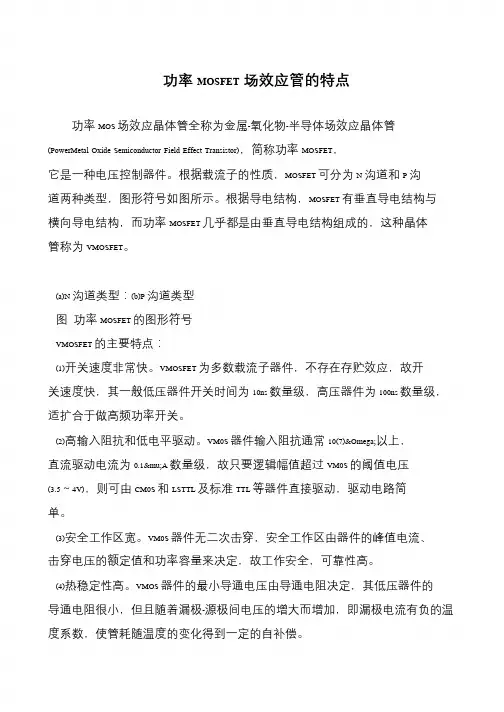

功率MOSFET场效应管的特点
功率MOS 场效应晶体管全称为金属-氧化物-半导体场效应晶体管(PowerMetal Oxide Semiconductor Field Effect Transistor)，简称功率MOSFET，它是一种电压控制器件。

根据载流子的性质，MOSFET 可分为N 沟道和P 沟
道两种类型，图形符号如图所示。

根据导电结构，MOSFET 有垂直导电结构与
横向导电结构，而功率MOSFET 几乎都是由垂直导电结构组成的，这种晶体
管称为VMOSFET。

(a)N 沟道类型：(b)P 沟道类型
图功率MOSFET 的图形符号
VMOSFET 的主要特点：
(1)开关速度非常快。

VMOSFET 为多数载流子器件，不存在存贮效应，故开
关速度快，其一般低压器件开关时间为10ns 数量级，高压器件为100ns 数量级，适扩合于做高频功率开关。

(2)高输入阻抗和低电平驱动。

VM0S 器件输入阻抗通常10(7)Ω以上，
直流驱动电流为0.1μA 数量级，故只要逻辑幅值超过VM0S 的阈值电压
(3.5～4V)，则可由CM0S 和LSTTL 及标准TTL 等器件直接驱动，驱动电路简
单。

(3)安全工作区宽。

VM0S 器件无二次击穿，安全工作区由器件的峰值电流、
击穿电压的额定值和功率容量来决定，故工作安全，可靠性高。

(4)热稳定性高。

VMOS 器件的最小导通电压由导通电阻决定，其低压器件的
导通电阻很小，但且随着漏极-源极间电压的增大而增加，即漏极电流有负的温
度系数，使管耗随温度的变化得到一定的自补偿。

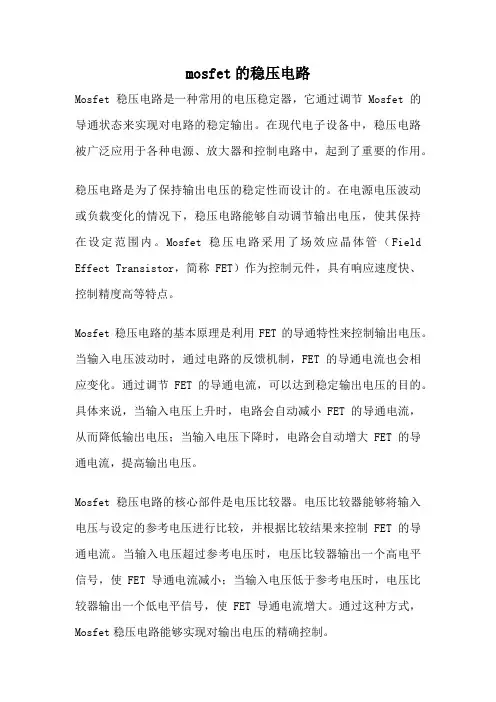

mosfet的稳压电路Mosfet稳压电路是一种常用的电压稳定器，它通过调节Mosfet的导通状态来实现对电路的稳定输出。

在现代电子设备中，稳压电路被广泛应用于各种电源、放大器和控制电路中，起到了重要的作用。

稳压电路是为了保持输出电压的稳定性而设计的。

在电源电压波动或负载变化的情况下，稳压电路能够自动调节输出电压，使其保持在设定范围内。

Mosfet稳压电路采用了场效应晶体管（Field Effect Transistor，简称FET）作为控制元件，具有响应速度快、控制精度高等特点。

Mosfet稳压电路的基本原理是利用FET的导通特性来控制输出电压。

当输入电压波动时，通过电路的反馈机制，FET的导通电流也会相应变化。

通过调节FET的导通电流，可以达到稳定输出电压的目的。

具体来说，当输入电压上升时，电路会自动减小FET的导通电流，从而降低输出电压；当输入电压下降时，电路会自动增大FET的导通电流，提高输出电压。

Mosfet稳压电路的核心部件是电压比较器。

电压比较器能够将输入电压与设定的参考电压进行比较，并根据比较结果来控制FET的导通电流。

当输入电压超过参考电压时，电压比较器输出一个高电平信号，使FET导通电流减小；当输入电压低于参考电压时，电压比较器输出一个低电平信号，使FET导通电流增大。

通过这种方式，Mosfet稳压电路能够实现对输出电压的精确控制。

与传统的线性稳压电路相比，Mosfet稳压电路具有许多优势。

首先，Mosfet稳压电路的响应速度更快，能够更快地对输入电压的变化做出反应；其次，Mosfet稳压电路的效率更高，能够在降低功耗的同时保持输出电压的稳定；此外，Mosfet稳压电路的制作工艺更简单，成本更低廉。

在实际应用中，Mosfet稳压电路还可以通过加入滤波电路来进一步提高输出电压的纹波系数。

滤波电路能够有效地消除电源中的高频噪声，使输出电压更加稳定。

同时，为了保护电路和负载，Mosfet 稳压电路还可以加入过载保护电路和短路保护电路，确保在异常情况下电路能够自动断开，避免损坏。

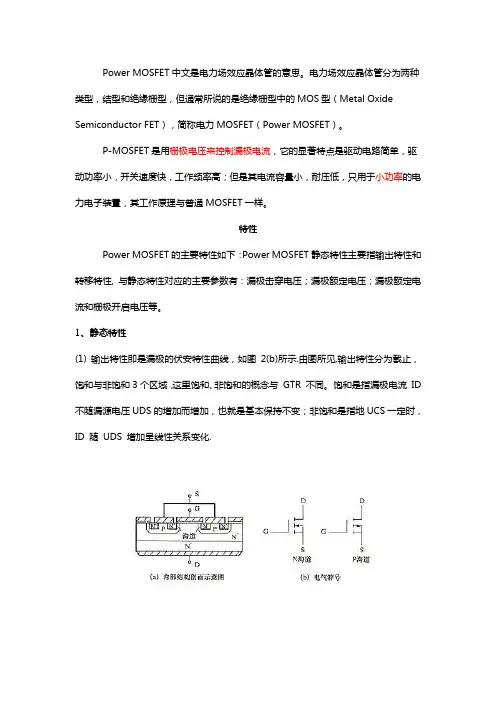

Power MOSFET中文是电力场效应晶体管的意思。

电力场效应晶体管分为两种类型，结型和绝缘栅型，但通常所说的是绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET）。

P-MOSFET是用栅极电压来控制漏极电流，它的显著特点是驱动电路简单，驱动功率小，开关速度快，工作频率高；但是其电流容量小，耐压低，只用于小功率的电力电子装置，其工作原理与普通MOSFET一样。

特性Power MOSFET的主要特性如下：Power MOSFET静态特性主要指输出特性和转移特性, 与静态特性对应的主要参数有：漏极击穿电压；漏极额定电压；漏极额定电流和栅极开启电压等。

1、静态特性(1) 输出特性即是漏极的伏安特性曲线，如图2(b)所示.由图所见,输出特性分为截止，饱和与非饱和3个区域，这里饱和、非饱和的概念与GTR 不同。

饱和是指漏极电流ID 不随漏源电压UDS的增加而增加，也就是基本保持不变；非饱和是指地UCS一定时，ID 随UDS 增加呈线性关系变化.(2) 转移特性表示漏极电流ID与栅源之间电压UGS的转移特性关系曲线, 如图2(a) 所示. 转移特性可表示出器件的放大能力, 并且是与GTR 中的电流增益β相似。

由于Power MOSFET是压控器件，因此用跨导这一参数来表示，跨导定义为(1) 图中UT 为开启电压，只有当UGS=UT时才会出现导电沟道，产生漏极电流ID。

2、动态特性动态特性主要描述输入量与输出量之间的时间关系，它影响器件的开关过程。

由于该器件为单极型，靠多数载流子导电，因此开关速度快，时间短，一般在纳秒数量级。

Power MOSFET的动态特性.如图所示。

Power MOSFET栅极电阻；RL为漏极负载电阻；RF用以检测漏极电流。

Power MOSFET的开关过程波形，如图3(b)所示。

Power MOSFET的开通过程；由于Power MOSFET有输入电容，因此当脉冲电压up的上升沿到来时，输入电容有一个充电过程,栅极电压uGS 按指数曲线上升.当uGS 上升到开启电压UT 时,开始形成导电沟道并出现漏极电流iD.从up 前沿时刻到uGS=UT,且开始出现iD 的时刻,这段时间称为开通延时时间td(on).此后,iD 随uGS 的上升而上升,uGS 从开启电压UT 上升到Power MOSFET临近饱和区的栅极电压uGSP 这段时间,称为上升时间tr.这样Power MOSFET的开通时间ton=td(on)+tr(2)Power MOSFET 的关断过程:当up 信号电压下降到0 时,栅极输入电容上储存的电荷通过电阻RS 和RG 放电,使栅极电压按指数曲线下降,当下降到uGSP 继续下降,iD 才开始减小,这段时间称为关断延时时间td(off).此后,输入电容继续放电,uGS 继续下降,iD 也继续下降,到uGS<u< span="" style="margin: 0px; padding: 0px; list-style-type: none;">T 时导电沟道消失,iD=0, 这段时间称为下降时间tf.这样Power MOSFET 的关断时间toff=td(off)+tf (3)从上述分析可知,要提高器件的开关速度,则必须减小开关时间.在输入电容一定的情况下,可以通过降低驱动电路的内阻RS 来加快开关速度. 电力场效应管晶体管是压控器件,在静态时几乎不输入电流.但在开关过程中,需要对输入电容进行充放电,故仍需要一定的驱动功率.工作速度越快,需要的驱动功率越大。

MOSFET结构及工作原理动态特性MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种广泛应用于电子设备中的晶体管。

它以其高速度、低能耗和可控性而受到广泛关注。

本文将介绍MOSFET的结构、工作原理以及动态特性。

MOSFET的结构包括栅极（Gate）、漏极（Drain）、源极（Source）和绝缘层（Insulator）四个主要部分。

其中绝缘层通常是二氧化硅（SiO2）薄膜。

栅极由金属材料制成，通常是铝或铜。

而半导体材料通常是硅（Si）。

MOSFET有两种类型：N沟道MOSFET（NMOS）和P沟道MOSFET（PMOS），其区别在于半导体材料的掺杂类型。

MOSFET的动态特性主要表现在频率响应和开关速度方面。

频率响应是指MOSFET对输入信号的响应能力。

为了实现高频响应，MOSFET需要具有低通道电阻和低通道电容，以便能够快速地响应输入信号。

此外，MOSFET还需要具有较高的转导导数和较短的延迟时间。

另一个动态特性是开关速度，也称为开关时间。

开关速度是指MOSFET从打开到关闭或从关闭到打开所需的时间。

它主要由沟道区域的载流子浓度和电场强度决定。

较高的载流子浓度和电场强度能够提高开关速度。

此外，减小沟道长度、减小栅电压和增大栅电压之间的差值也可以提高开关速度。

总之，MOSFET是一种重要的半导体器件，具有高速度、低能耗和可控性等特点。

它的工作原理基于电场的控制，通过栅电压的变化来控制沟道的导通和截止。

在应用中，MOSFET通常用于放大器、开关和逻辑门等电路中。

对MOSFET的结构和动态特性的了解对于设计和优化电子设备至关重要。

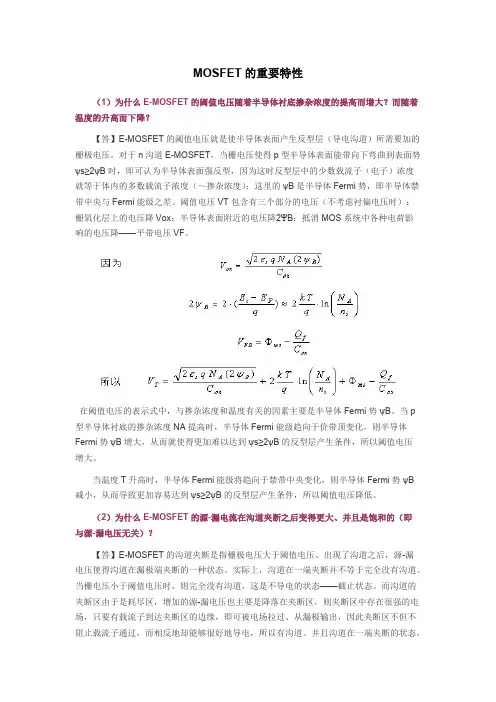

MOSFET的重要特性（1）为什么E-MOSFET的阈值电压随着半导体衬底掺杂浓度的提高而增大？而随着温度的升高而下降？【答】E-MOSFET的阈值电压就是使半导体表面产生反型层（导电沟道）所需要加的栅极电压。

对于n沟道E-MOSFET，当栅电压使得p型半导体表面能带向下弯曲到表面势ψs≥2ψB时，即可认为半导体表面强反型，因为这时反型层中的少数载流子（电子）浓度就等于体内的多数载流子浓度（～掺杂浓度）；这里的ψB是半导体Fermi势，即半导体禁带中央与Fermi能级之差。

阈值电压VT包含有三个部分的电压（不考虑衬偏电压时）：栅氧化层上的电压降Vox；半导体表面附近的电压降2ΨB：抵消MOS系统中各种电荷影响的电压降——平带电压VF。

在阈值电压的表示式中，与掺杂浓度和温度有关的因素主要是半导体Fermi势ψB。

当p 型半导体衬底的掺杂浓度NA提高时，半导体Fermi能级趋向于价带顶变化，则半导体Fermi势ψB增大，从而就使得更加难以达到ψs≥2ψB的反型层产生条件，所以阈值电压增大。

当温度T升高时，半导体Fermi能级将趋向于禁带中央变化，则半导体Fermi势ψB减小，从而导致更加容易达到ψs≥2ψB的反型层产生条件，所以阈值电压降低。

（2）为什么E-MOSFET的源-漏电流在沟道夹断之后变得更大、并且是饱和的（即与源-漏电压无关）？【答】E-MOSFET的沟道夹断是指栅极电压大于阈值电压、出现了沟道之后，源-漏电压使得沟道在漏极端夹断的一种状态。

实际上，沟道在一端夹断并不等于完全没有沟道。

当栅电压小于阈值电压时，则完全没有沟道，这是不导电的状态——截止状态。

而沟道的夹断区由于是耗尽区，增加的源-漏电压也主要是降落在夹断区，则夹断区中存在很强的电场，只要有载流子到达夹断区的边缘，即可被电场拉过、从漏极输出，因此夹断区不但不阻止载流子通过，而相反地却能够很好地导电，所以有沟道、并且沟道在一端夹断的状态，是一种很好的导电状态，则沟道夹断之后的输出源-漏电流最大。

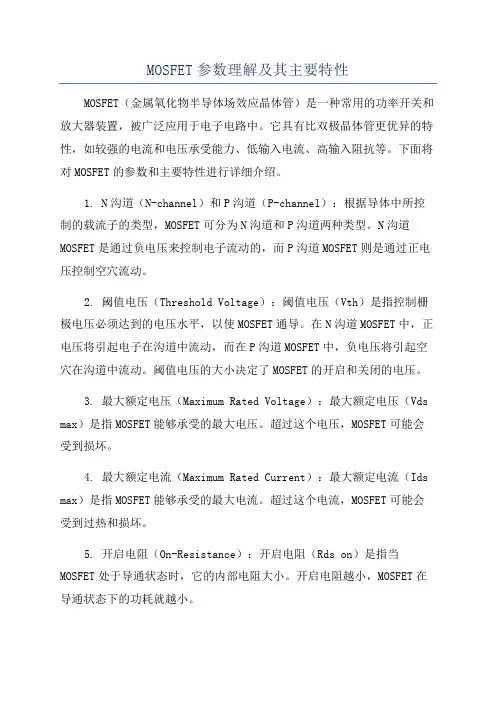

MOSFET参数理解及其主要特性MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关和放大器装置，被广泛应用于电子电路中。

它具有比双极晶体管更优异的特性，如较强的电流和电压承受能力、低输入电流、高输入阻抗等。

下面将对MOSFET的参数和主要特性进行详细介绍。

1. N沟道（N-channel）和P沟道（P-channel）：根据导体中所控制的载流子的类型，MOSFET可分为N沟道和P沟道两种类型。

N沟道MOSFET是通过负电压来控制电子流动的，而P沟道MOSFET则是通过正电压控制空穴流动。

2. 阈值电压（Threshold Voltage）：阈值电压（Vth）是指控制栅极电压必须达到的电压水平，以使MOSFET通导。

在N沟道MOSFET中，正电压将引起电子在沟道中流动，而在P沟道MOSFET中，负电压将引起空穴在沟道中流动。

阈值电压的大小决定了MOSFET的开启和关闭的电压。

3. 最大额定电压（Maximum Rated Voltage）：最大额定电压（Vds max）是指MOSFET能够承受的最大电压。

超过这个电压，MOSFET可能会受到损坏。

4. 最大额定电流（Maximum Rated Current）：最大额定电流（Ids max）是指MOSFET能够承受的最大电流。

超过这个电流，MOSFET可能会受到过热和损坏。

5. 开启电阻（On-Resistance）：开启电阻（Rds on）是指当MOSFET处于导通状态时，它的内部电阻大小。

开启电阻越小，MOSFET在导通状态下的功耗就越小。

6. 导通电压降（Voltage Drop）：导通电压降（Vds on）是指当MOSFET处于导通状态时，源极和漏极之间的电压降。

导通电压降越小，MOSFET在导通状态时损耗的电压就越小。

1. 低输入电流（Low Input Current）：由于MOSFET的输入电流极小，所以它不会消耗太多的能量，适用于节能和低功耗的应用。

MOSFET的工作原理与特性分析MOSFET(transistor)简介MOSFET是一种重要的半导体器件，广泛应用于数字电路、模拟电路和功率电子系统中。

它是一种三端设备，由门极、漏极和源极组成。

在工作时，通过对门极电压的控制来改变源漏电路的导电状态，这样就能实现信号放大、切换等功能。

MOSFET的三个区域MOSFET器件具有三个区域: 管子区、沟道区和衬底区。

其中管子区和衬底区是PN结，沟道区则是N型或P型半导体。

沟道区是MOSFET的关键区域，其厚度和电荷密度的变化会显著影响MOSFET的电学性能。

MOSFET的工作原理MOSFET的工作原理可以分为三个阶段: 开关关闭、开关开启和饱和。

当门极施加低电压时，沟道内的载流子导电性较弱，开关处于关闭状态。

当门极施加足够高的电压时，沟道内的载流子导电性增强，电流开始流动，开关处于开启状态。

当门极施加过高电压时，沟道内的电场会足够强以将沟道中的电荷完全排出，此时开关处于饱和状态。

MOSFET的特性分析MOSFET的主要特点包括输入电容容量小、输入阻抗高、开关速度快等优点。

此外，MOSFET还能够承受较高的漏极电压，且散热能力较强。

因此，在功率电子控制领域中，MOSFET器件被广泛应用。

然而，MOSFET也存在一些缺点。

例如，在温度较高时，沟道区中的电荷易被热激发捕获，导致输出特性发生变化。

另外，在高频率条件下，MOSFET的损耗也会增加，从而限制其在高频电路中的应用。

MOSFET的发展趋势近年来，MOSFET技术在模拟和数字电路中得到快速发展。

一些新型器件如原创DMOS（Double-Diffused MOS）技术、中空MOSFET技术等得以应用，因此，MOSFET的特性和性能将继续得到不断提升。

总结MOSFET是一种广泛应用的半导体器件，其原理和特性分析可帮助我们更好地理解其在电子领域中的应用。

虽然MOSFET存在一些缺点，但其在功率电子控制和数字领域中的应用前景广阔，未来可继续期待其发展。

MOSFET_MOS管特性参数的理解MOSFET（金属氧化物半导体场效应晶体管）是一种常用的半导体器件，具有较高的性能和功耗优势。

了解MOSFET的特性参数对于设计和应用电子电路至关重要。

下面将从基本结构、特性参数和其理解等方面进行详细阐述。

MOSFET 的基本结构如下：它由源极、漏极、栅极和底座四个引脚组成，其中源极(source)和漏极(drain)与半导体结成二极管，栅极(gate)则是介质氧化铝上的金属引脚。

其中金属层和介质氧化铝之间的结构形成了场效应管，因此被称为MOS管。

接下来是几个关键的特性参数：1. 阈值电压：阈值电压（Threshold Voltage，简称Vth）是MOSFET 的一个重要参数，它表示了在栅极和漏极之间形成导电路径的最低电压。

当栅极电压高于Vth 时，MOSFET 开始工作并形成导通通道。

2. 饱和电流：饱和电流（Saturation Current，简称Isat）是指在MOSFET 处于饱和工作区时的漏极电流，也称为最大漏极电流。

在饱和区，漏极电流与栅极电压成非线性关系。

3. 输出电导：输出电导（Output Conductance，简称gds）表示了MOSFET 在饱和状态时，输出电流变化对栅极漏极电压的敏感程度。

较高的输出电导意味着MOSFET 在饱和区的输出电流更敏感，从而使其在放大器等应用中更可靠。

4. 线性区增益：线性区增益（Linear Region Gain，简称gm）表示MOSFET 在线性工作区时，输入阻抗和输出阻抗间的关系。

该参数也可以用来衡量MOSFET 对输入信号的放大能力。

5. 输出电容：输出电容（Output Capacitance，简称Coss）表示栅极和漏极之间的电容。

这个电容会导致MOSFET 在高频应用中的频率响应减弱，影响其性能。

以上只是几个主要的特性参数，实际上MOSFET 还有很多其他的参数，如输入电容（Input Capacitance）、迁移率（Mobility）、开启延迟（Turn-on Delay）和反向转移电容（Reverse Transfer Capacitance）等。

功率MOSFET器件稳态热阻测试原理及影响因素摘要：热阻值是评判功率MOSFET器件热性能优劣的重要参数，因此热阻测试至关重要。

通过对红外线扫描、液晶示温法、标准电学法3种热阻测试方法比较其优缺点，总结出标准电学法测试比较适合MOSFET热阻测试。

在此基础上依据热阻测试系统Phase11，阐述功率MOSFET热阻测试原理，并着重通过实例对标准电学法测试热阻的影响因素测试电流I m、校准系数K、参考结温T j以及测试夹具进行了具体分析，总结出减少热阻测试误差的方法，为热阻的精确测试以及器件测试标准的制定提供依据。

关键词：热阻测试原理；测试电流；校准系数；参考结温；测试夹具1热阻测试原理热阻是热平衡条件下沿器件热流通道上的温度差与产生温差的耗散功率之比，其单位为℃·W-1或K·W-1，公式为[10]：式中，T j表示结温，T c表示管壳温度，T a表示环境温度，P是耗散功率。

功率MOSFET是利用源－漏间续流二极管作为温敏元件进行测量的，如图1所示。

图1MOSFE结构图和电路符号整个热阻测试过程分成两部分，第一部分是将器件放在一个常温环境中并不断改变环境温度，同时保持器件和环境温度一致，在此过程中持续给续流二极管通过小电流，使半导体PN结结温变化T j与正向结电压变化V f呈良好的线性关系，用温度校准系数K来表示，满足关系式T j=K V f+T0，从而获得K系数值。

第二部分是在第一部分结束后，将被测器件放置到常温环境，给MOSFET整个器件施加功率PH，等待器件达到热平衡。

施加的功率引起结温变化，利用关系式T j=K V f+T0，其中T0为施加功率前的初始结温，K系数在第一部分已经获得，因此可以计算出达到热平衡之后的节温T j。

同时在加热功率结束时，可以通过热偶直接测得管壳的温度（环境温度），利用热阻的计算公式（1），可得器件稳态热阻值。

2热阻测试影响因素热阻的测试过程中需要确定好7个测试条件，之后才可以进行测试，这7个测试条件分别是：①测试电流I m；②温度校准系数K；③参考结温T j；④壳温T c（环境温度T a）的控制；⑤选取测试延迟时间T d；⑥功率加热时间T p；⑦脉冲方波信号选取。

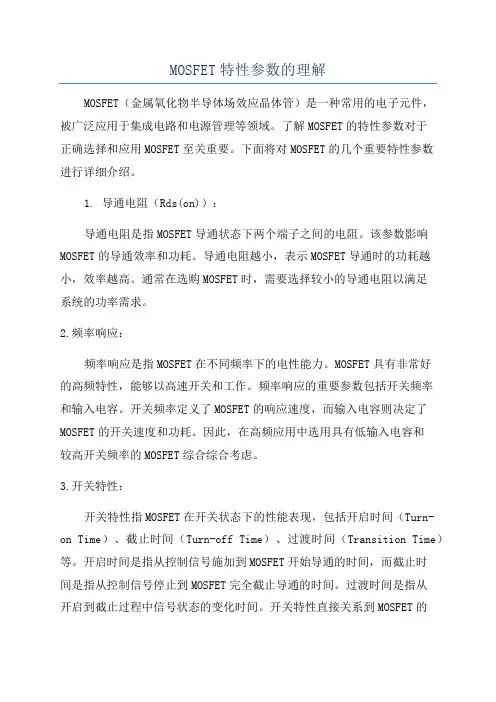

MOSFET特性参数的理解MOSFET（金属氧化物半导体场效应晶体管）是一种常用的电子元件，被广泛应用于集成电路和电源管理等领域。

了解MOSFET的特性参数对于正确选择和应用MOSFET至关重要。

下面将对MOSFET的几个重要特性参数进行详细介绍。

1. 导通电阻（Rds(on)）：导通电阻是指MOSFET导通状态下两个端子之间的电阻。

该参数影响MOSFET的导通效率和功耗。

导通电阻越小，表示MOSFET导通时的功耗越小，效率越高。

通常在选购MOSFET时，需要选择较小的导通电阻以满足系统的功率需求。

2.频率响应：频率响应是指MOSFET在不同频率下的电性能力。

MOSFET具有非常好的高频特性，能够以高速开关和工作。

频率响应的重要参数包括开关频率和输入电容。

开关频率定义了MOSFET的响应速度，而输入电容则决定了MOSFET的开关速度和功耗。

因此，在高频应用中选用具有低输入电容和较高开关频率的MOSFET综合综合考虑。

3.开关特性：开关特性指MOSFET在开关状态下的性能表现，包括开启时间（Turn-on Time）、截止时间（Turn-off Time）、过渡时间（Transition Time）等。

开启时间是指从控制信号施加到MOSFET开始导通的时间，而截止时间是指从控制信号停止到MOSFET完全截止导通的时间。

过渡时间是指从开启到截止过程中信号状态的变化时间。

开关特性直接关系到MOSFET的开关速度和功耗，因此，在高频开关应用中需要选用具有较短开启和截止时间的MOSFET。

4. 阈值电压（Vth）：阈值电压是指MOSFET在控制信号达到一定电压时开始导通的电压。

阈值电压的大小将影响MOSFET的导通特性和驱动电路的控制门电压。

通常，应选择合适的阈值电压以兼顾稳定性和功耗需求。

5.最大耗散功率（Pd）：最大耗散功率是指MOSFET能够承受的最大功耗。

超过该功耗可能导致MOSFET的过热和损坏。

功率mosfet应用与解析功率mosfet基础功率MOSFET（Metal Oxide Semiconductor Field Effect Transistor）是一种半导体器件，广泛应用于各种电子设备中，特别是在高电压、大电流的应用场景下。

功率MOSFET具有低功耗、高效率、高可靠性等优点，因此在能源转换、电机控制、电源供应等领域得到广泛应用。

功率MOSFET的基本结构是由金属氧化物半导体场效应管（MOSFET）发展而来，其核心是一个由金属、氧化物和半导体组成的平面结构。

在MOSFET中，金属层作为栅极，氧化层作为绝缘层，半导体层作为源极和漏极。

当在源极和漏极之间加上电压时，电流会在半导体中流动。

而当在栅极上施加电压时，它可以控制半导体中的电流流动，从而实现电压的放大或者开关控制。

功率MOSFET的主要应用是作为电源开关和控制电路。

由于其快速的开关速度和高效的能量转换能力，功率MOSFET广泛应用于不间断电源（UPS）、开关电源、逆变器、电机控制器等设备中。

通过控制功率MOSFET的开关状态，可以实现电压的快速切换和能量的高效转换。

对于功率MOSFET的基础解析，需要了解其工作原理、特性参数和应用领域。

在工作原理方面，要了解MOSFET的基本结构和工作原理，包括栅极控制、半导体导电机制等。

在特性参数方面，需要了解其电压、电流、频率、功耗等参数，以及温度特性、安全工作区等。

在应用领域方面，要了解功率MOSFET在不同领域的应用特点和适用条件，包括电力电子装置、电机控制、电源供应等。

总之，功率MOSFET作为一种重要的半导体器件，其应用前景广泛。

掌握功率MOSFET的基本知识及应用特点，有助于更好地理解其在电子设备和系统中的应用。

如需更专业、深入的学习和应用建议，可查阅电子工程相关书籍或文献或咨询相关资深工程师。

MOSFET特性参数的理解MOSFET（金属氧化物半导体场效应晶体管）是一种常用的半导体器件，在现代电子器件中发挥着重要的作用。

MOSFET特性参数是描述MOSFET性能的重要指标，对于设计和应用MOSFET电路具有重要意义。

首先，阈值电压是指在MOSFET工作时需要施加到栅极上的电压才能使其导通的临界电压。

阈值电压主要决定了MOSFET的导通能力和驱动能力。

较低的阈值电压可以实现更低的开启电压，但可能会导致功耗增加。

其次，漏极电流是在断开栅极电压时，从源极到漏极的电流。

漏极电流决定了MOSFET的关断能力和功耗。

较小的漏极电流可以降低功耗，但也可能导致开启电流降低。

开启电压是指在MOSFET导通的条件下，所需的栅极电压水平。

开启电压经常用来衡量MOSFET的开关速度和驱动能力。

较低的开启电压可以实现更快的开启速度和更好的驱动能力，但可能会增加功耗。

导通电阻是指在MOSFET导通时，从漏极到源极的电阻。

导通电阻是影响MOSFET导通能力和功耗的关键参数。

较小的导通电阻可以实现更高的导通能力和更低的功耗。

通道电流是指从源极到漏极的电流，也是MOSFET的输出电流。

通道电流决定了MOSFET的承载能力和输出能力。

较高的通道电流可以实现更大的承载能力和输出能力，但可能会导致功耗增加。

最后，漏极电源电流是指在MOSFET开启时，从漏极流入漏极电源的电流。

漏极电源电流是决定MOSFET关断能力的重要参数。

较小的漏极电源电流可以降低关断能力，但也会改善功耗性能。

综上所述，MOSFET特性参数是描述MOSFET性能的重要指标，涉及到其导通能力、关断能力、驱动能力、输出能力、承载能力和功耗等方面。

理解这些参数对于正确选择和应用MOSFET电路具有重要意义。

MOSFET结构及工作原理动态特性MOSFET（金属氧化物半导体场效应晶体管）是一种常见的电子器件，广泛应用于各种电路和系统中。

它由金属栅电极、绝缘层和半导体构成。

MOSFET的工作原理基于场效应，即通过施加栅电压来控制输电区的导电性。

MOSFET的结构主要由P型或N型半导体基片（也称为衬底）和两个PN结组成。

其中一个PN结为源（S）和漏（D）之间的分界面，另一个PN 结为漏（D）或源（S）区与栅（G）之间的分界面。

这两个分界面之间有一层绝缘层，通常是氧化层。

金属栅电极通过绝缘层与半导体相隔并与栅（G）相连。

工作原理：MOSFET的工作原理基于栅电压对源漏之间导电性的控制。

在无外电压施加时，MOSFET处于截止状态，即通道中没有电子传输。

当栅电压施加到一定阈值以上时，MOSFET进入放大状态。

这是因为在栅电极与基片之间形成的正负电压引起了场效应，将基片上的掺杂和与栅电压相关的电子密度调节到一个使导电通道足够大的情况，从而实现电流传输。

因此，栅电压的调节可以控制MOSFET的导电特性。

动态特性：MOSFET的动态特性包括开关速度、功耗和容忍电压等方面。

MOSFET 具有很高的开关速度，这是因为其结构设计使电子在导电通道中移动非常迅速。

此外，它具有低功耗，因为在截止状态下没有电流流动，只有在放大状态下才有电流流动。

此外，MOSFET还具有较高的电压容忍程度，能够承受较高的电压而不损坏。

总结：MOSFET的结构由金属栅电极、绝缘层和半导体构成。

它的工作原理基于栅电压对源漏之间导电性的控制。

在无外电压施加时，MOSFET处于截止状态，而施加足够的栅电压后，MOSFET进入放大状态。

MOSFET具有高的开关速度、低的功耗和较高的电压容忍程度。

该电子器件在各种应用中被广泛使用，包括电源管理、放大器、开关电路、存储器、计算机处理器等。

近年来，MOSFET技术得到了不断的进步和改进，不断提高了工作速度和功耗效率。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

MOSFET的原理特性作用及应用MOSFET（金属氧化物半导体场效应晶体管）是一种电子器件，它在现代电子技术中具有重要的应用。

MOSFET是一种三端器件，由金属氧化物半导体结构组成，主要包括栅极、漏极和源极。

MOSFET具有许多突出的优点，包括低功耗、高速度、可靠性和高噪声容限。

其原理、特性、作用和应用在以下方面进行详细介绍：一、原理MOSFET的原理可以简单地理解为当栅极施加一定的电压时，栅极和漏极之间形成了一个电场。

这个电场可以控制沟道区域的导电性，从而实现对电流的调控。

MOSFET的栅极由金属导体构成，漏极和源极由具有特定掺杂的半导体材料组成，中间通过氧化层连接。

二、特性1.开关特性：MOSFET具有良好的开关特性，可以实现高速的开关速度和较低的开关损耗。

2.放大特性：MOSFET在放大电流时具有较大的增益，可以用于模拟电路的放大功能。

3.抑制特性：MOSFET具有良好的抑制特性，可以有效地抑制来自输入信号的噪声。

三、作用1.开关功能：MOSFET可以通过调节栅极电压来控制电流的通断。

通过连续不断的开关操作，可以实现信息处理和控制电路的功能。

2.放大功能：在模拟电路中，MOSFET可以用作放大器，通过改变栅极电压来调整输出电流的大小，实现信号的放大。

四、应用1.数字电路：MOSFET可以用作逻辑门的关键组成部分，实现数字信号的处理和控制。

2.模拟电路：MOSFET可以用作放大器、开关和电源调节器等功能，广泛应用于音频放大器、功率放大器、振荡器等模拟电路中。

3.通信系统：MOSFET可以用于射频功率放大器和低噪声放大器等关键部件，用于增强信号的传输和接收能力。

4.电源管理：MOSFET可以用作电源开关，实现电源的控制和管理，提高电源的效率和稳定性。

5.高频应用：在射频和微波系统中，MOSFET可以用于设计高频开关和放大器，实现高速数据传输和无线通信等应用。

总结：MOSFET作为一种重要的电子器件，在现代电子技术中具有广泛的应用。

功率mosfet工作特征
功率MOSFET是一种高压、高电流、高速开关设备，其主要特征包括：
1. 高电压能力：功率MOSFET可以承受较高的电压，通常能够承受几百伏到几千伏的电压。

2. 低导通电阻：功率MOSFET的导通电阻非常低，通常只有几个毫欧姆，可以大大降低开关器件的功耗。

3. 高开关速度：功率MOSFET的开关速度非常快，可以达到几十纳秒级别，可以适应高速开关的要求。

4. 可控性强：功率MOSFET的控制电压低，控制电流小，可以轻松地实现电流和电压的控制。

5. 热稳定性好：功率MOSFET内部集成了温度保护电路，可以自动保护自身，避免过热损坏。

以上是功率MOSFET的主要特征，适用于各种高功率、高压、高速开关应用场合，如电源、驱动器、电机控制、照明等领域。

1极限参数ID :最大漏源电流。

是指场效应管正常工作时，漏源间所允许通过的最大电流。

场效应管的工作电流不应超过ID。

此参数会随结温度的上升而有所减额。

IDM :最大脉冲漏源电流。

此参数会随结温度的上升而有所减额。

PD :最大耗散功率。

是指场效应管性能不变坏时所允许的最大漏源耗散功率。

使用时，场效应管实际功耗应小于PDSM并留有一定余量。

此参数一般会随结温度的上升而有所减额。

VGS :最大栅源电压。

Tj :最大工作结温。

通常为150 或175 C,器件设计的工作条件下须确应防止超过这个温度，并留有一定裕量。

TSTG :存储温度范围。

2静态参数WB 旳DSS ：漏源击穿电压。

是指栅源电压VGS为0时，场效应管正常工作所能承受的最大漏源电压。

这是一项极限参数，加在场效应管上的工作电压必须小于V(BR)DSS。

它具有正温度特f生。

故应以此参数在低温条件下的值作为平安考虑。

CWBR)DSS/CTj :漏源击穿电压的温度系数，一般为0.1 V/C °RDS(on)：在特定的V GS (—般为10V)、结温及漏极电流的条件下，MOSFET导通时源间的最大漏阻抗。

它是一个非常重要的参数，决定了MOSFET导通时的消耗功率。

此参数一般会随结温度的上升而有所增大。

故应以此参数在最高工作结温条件下的值作为损耗及压降计算。

VGS(th):开启电压(阀值电压)。

当外加栅极控制电压VGS超过VGS(th)时，漏区和源区的外表反型层形成了连接的沟道。

应用中，常将漏极短接条件下ID等于1毫安时的栅极电压称为开启电压。

此参数一般会随结温度的上升而有所降低。

IDSS :饱和漏源电流，栅极电压VGS=0、VDS为一定值时的漏源电流。

一般在微安级。

IGSS :栅源驱动电流或反向电流。

由于MOSFET输入阻抗很大5 IGSS —般在纳安级。

3动态参数gfs :跨导。

是指漏极输出电流的变化量与栅源电压变化量之比，是栅源电压对漏极电流控制能力大小的量度。

稳定性对比：晶体管（MOSFET）和半导体激光晶体管（MOSFET）和半导体激光都是现代电子技术中不可或缺的重要元件。

然而，它们的稳定性却有很大的不同。

本文将对这两种元件的稳定性进行比较，并探讨其原因和影响因素。

首先，我们来了解一下晶体管（MOSFET）的稳定性。

MOSFET是一种半导体器件，其稳定性主要受到电压和温度的影响。

在正常工作状态下，MOSFET的电性能稳定，但如果超过特定的工作电压范围或工作温度范围，就会出现稳定性问题。

特别是在高温环境下，MOSFET的稳定性会受到极大的影响。

那么半导体激光的稳定性又是如何呢？与MOSFET不同，半导体激光的稳定性主要受到电流和温度的影响。

在正常工作状态下，半导体激光的电性能稳定，但如果电流或温度波动过大，就会导致输出光强度波动，从而影响光学性能。

尤其是在高功率、长时间连续工作的情况下，半导体激光的稳定性也容易受到影响。

那么为什么两种元件的稳定性受到的影响因素不同呢？这主要与它们的工作机制有关。

MOSFET是一种电子管，其稳定性主要受到电压和温度的影响，因为电压和温度对电子管的导电性能有很大的影响。

而半导体激光是通过电流激发发光材料产生光，其稳定性主要受到电流和温度的影响。

不同的工作原理导致了稳定性受到影响的因素不同。

除此之外，元件的制造工艺也会影响其稳定性。

MOSFET是一种高精度、高要求的器件，需要采用复杂的制造工艺，而不良的制造工艺会导致器件的稳定性下降。

半导体激光也需要高精度的制造工艺，但相对于MOSFET而言，其较小和简单的结构使得其制造工艺更加容易掌握和控制，从而提高了器件的稳定性。

综上所述，晶体管（MOSFET）和半导体激光二者的稳定性存在着明显的差异，主要受到电压/电流和温度的影响。

这主要与其不同的工作机制和制造工艺有关。

若要提高二者的稳定性，需要重视制造工艺和结构的设计，并采取相应的措施，如降低工作电压/电流和控制工作温度等。
