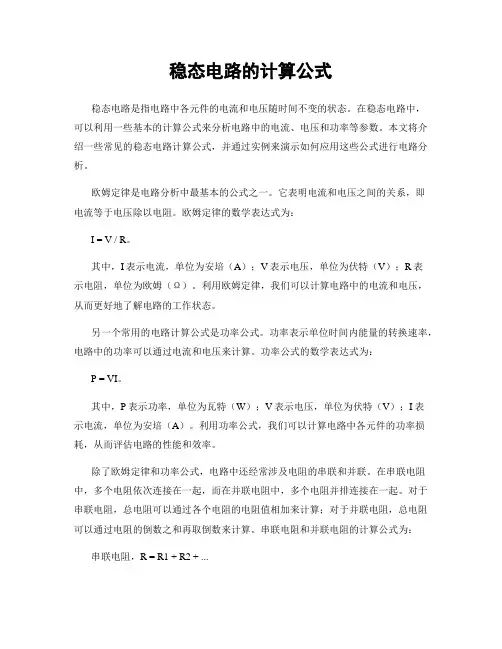

稳态电路的计算公式稳态电路是指电路中各元件的电流和电压随时间不变的状态。
在稳态电路中,可以利用一些基本的计算公式来分析电路中的电流、电压和功率等参数。
本文将介绍一些常见的稳态电路计算公式,并通过实例来演示如何应用这些公式进行电路分析。
欧姆定律是电路分析中最基本的公式之一。
它表明电流和电压之间的关系,即电流等于电压除以电阻。
欧姆定律的数学表达式为:I = V / R。
其中,I表示电流,单位为安培(A);V表示电压,单位为伏特(V);R表示电阻,单位为欧姆(Ω)。
利用欧姆定律,我们可以计算电路中的电流和电压,从而更好地了解电路的工作状态。
另一个常用的电路计算公式是功率公式。
功率表示单位时间内能量的转换速率,电路中的功率可以通过电流和电压来计算。
功率公式的数学表达式为:P = VI。
其中,P表示功率,单位为瓦特(W);V表示电压,单位为伏特(V);I表示电流,单位为安培(A)。
利用功率公式,我们可以计算电路中各元件的功率损耗,从而评估电路的性能和效率。
除了欧姆定律和功率公式,电路中还经常涉及电阻的串联和并联。
在串联电阻中,多个电阻依次连接在一起,而在并联电阻中,多个电阻并排连接在一起。
对于串联电阻,总电阻可以通过各个电阻的电阻值相加来计算;对于并联电阻,总电阻可以通过电阻的倒数之和再取倒数来计算。
串联电阻和并联电阻的计算公式为:串联电阻,R = R1 + R2 + ...并联电阻,1/R = 1/R1 + 1/R2 + ...通过这些电阻的串联和并联公式,我们可以快速计算电路中的总电阻,进而分析电路的整体特性。
除了上述公式外,还有一些其他常用的电路计算公式,如电压分压公式、电流分流公式等。
这些公式都是基于基本电路理论和电学定律推导而来,可以帮助我们更好地理解和分析电路中的各种参数。
接下来,我们通过一个实例来演示如何应用这些电路计算公式进行电路分析。
假设有一个简单的电路,包括一个电压源和若干个电阻。
我们需要计算电路中的电流、电压和功率等参数。
电力系统的稳态和动态分析方法随着电力系统规模的不断扩大和智能化水平的不断提高,电力系统的稳态和动态分析方法也越来越成为电力工程研究的一个重要内容。
电力系统的稳态和动态分析方法是电力工程研究中的重要组成部分,本文将分别介绍稳态分析和动态分析的相关内容。
一、电力系统的稳态分析方法电力系统的稳态分析是指在电力系统运行稳定的条件下,利用电力系统的电路原理、物理量关系、稳态等方面的基本原理和理论来对电力系统进行分析和计算。
在电力系统的稳态分析中,常见的计算和分析方法有:节点电压法、潮流计算法、振荡能力计算法、暂态稳定计算法等。
1.节点电压法节点电压法的原理是将电力系统分为若干个节点,每个节点都有一个电压值,而连通节点的支路则称为分支。
通过节点电压法可以得到电力系统节点电压的取值以及各节点的功率平衡等数据,这些数据对于电力系统的计算和研究具有很大的意义。
2.潮流计算法潮流计算法是指通过潮流方程对电力系统中电能转移过程的计算和分析,从而得出系统中各个节点的电压和相应的重要参数,如线路功率、变压器参数、线路阻抗等。
潮流计算法对电力系统的负荷预测、电力系统可靠性分析和电能质量分析等方面都有重要的应用价值。
3.振荡能力计算法振荡能力计算法主要是针对电力系统因意外故障或突发事故等造成系统失稳而陷入大规模振荡的情况,通过让系统达到最大振荡能力或者避免系统失稳来保证电力系统的安全运行。
这种分析方法往往需要大量的计算和分析,因此计算的准确性和系统的可靠性既是前提也是目标。
4.暂态稳定计算法暂态稳定计算法是指在电力系统运行中出现暂态稳定现象时,通过各种加速运算的方法,对其进行分析和计算,以掌握系统的暂态稳定能力并给出进一步的控制策略。
二、电力系统的动态分析方法电力系统的动态分析是指在电力系统运行中,针对电力系统瞬态、短暂性的演化和变化,采用一系列数学模型和实验手段来考察电力系统动态特性的方法和技术手段。
在电力系统的动态分析中,常见的计算和分析方法有:瞬态分析法、频域分析法、时域分析法等。
电力系统中的稳态分析方法电力系统是一个庞大的复杂系统,它包括了发电、输电、配电、用电等多个环节,涉及到大量的电力设备和线路。
在电力系统中,稳态分析是非常重要的一个环节,它可以帮助我们分析电力系统中各个节点的电压、电流、功率等参数,为我们进行电力系统的规划、设计和运营提供重要的依据。
本文将介绍一些电力系统中的稳态分析方法。
一、潮流计算潮流计算是电力系统稳态分析中最基本的计算方法,它可以用来计算电力系统中各个节点的电压、电流、功率等参数。
潮流计算可以帮助我们评估电力系统的稳定性和可靠性,也是电力系统的规划和设计中必不可少的一步。
潮流计算的基本思想是建立电力系统的电路模型,并求解电力系统中各个节点的电压和相应的电流。
这个过程需要用到大量的电力设备和线路的参数,如发电机、变电站、输电线路、配电线路等。
在求解过程中,需要考虑到各个节点的负荷情况、电压等级、功率因数等因素,并且需要对各个节点的电压和电流进行精细计算,以达到较高的精度。
潮流计算的结果可以帮助我们分析电力系统中各个节点的电压稳定性,同时也可以进行电力系统的负荷预测和优化配置,对电力系统的规划和设计有很大的价值。
二、稳态稳定分析稳态稳定性分析是电力系统中另一个非常重要的分析方法,它可以帮助我们评估电力系统在各种情况下的稳定性和安全性。
通常情况下,电力系统在受到不同的干扰时,例如电力负荷的突然变化、电力设备的故障等,可能会产生稳定性问题,因此进行稳态稳定性分析是非常必要的。
稳态稳定性分析的基本思想是建立电力系统的稳态稳定模型,并在不同的场合下对电力系统进行仿真计算。
在进行稳态稳定性仿真计算时,需要考虑到电力系统各个节点的电压和相应的电流,以及负荷水平和电力设备的状态等因素,以此来评估电力系统在不同情况下的稳定性。
稳态稳定性分析的结果可以帮助我们评估电力系统在不同情况下的稳定性和安全性,提高电力系统的可靠性和稳定性,为电力系统的设计和运行提供重要的依据。
电力系统的稳态计算与最优控制分析电力系统是现代社会最基础且至关重要的能源供应系统之一。
为了确保电力系统的安全稳定运行,稳态计算和最优控制分析是必不可少的工具。
本文将探讨电力系统稳态计算和最优控制分析的原理、方法和应用。
一、稳态计算稳态计算是电力系统运行管理中的重要环节,其目的是分析和评估电力系统在特定工作条件下的电压、功率、频率等稳定性指标。
稳态计算通常包括潮流计算、短路计算和电压稳定限制计算。
1. 潮流计算潮流计算是电力系统中最基本也是最常用的稳态计算方法。
其通过求解节点电压相量和相角,得到各节点的电流、功率等参数。
潮流计算的结果可以用于评估系统电压、功率损耗和设备负荷等情况,有助于系统运行和调度决策的制定。
2. 短路计算短路计算是评估电力系统短路电流大小和分布的方法。
短路计算结果可以用于确定保护装置的额定电流和选择断路器的额定容量,以确保电力系统在短路故障发生时的安全性和可靠性。
3. 电压稳定限制计算电压稳定限制计算是为了保证电力系统各节点电压在安全范围内运行的计算方法。
电压稳定限制计算通常包括潮流计算和静态电压稳定极限计算。
通过确定电力系统的电压稳定极限,可以预防电压过高或过低导致的设备损坏或系统故障。
二、最优控制分析最优控制分析在电力系统中广泛应用于优化发电机组操作、电网调度和电力市场分析等方面。
最优控制的目标是通过合理调控各个发电机组、输电线路和负荷,最大化电力系统的经济效益和安全性。
1. 发电机组优化发电机组优化是最优控制分析中的重要内容。
通过考虑电力系统的负荷需求和发电成本等因素,确定各个发电机组的出力和运行方式,以实现经济性和可靠性的平衡。
发电机组优化可以降低系统的燃料消耗成本,减少排放量,提高供电的可靠性和质量。
2. 电网调度电网调度是实现电力系统平衡和稳定运行的关键环节。
通过最优控制分析,可以确定合理的输电线路潮流分配、负荷调节和电能交换方式,以满足用户需求和电力系统可靠性的要求。

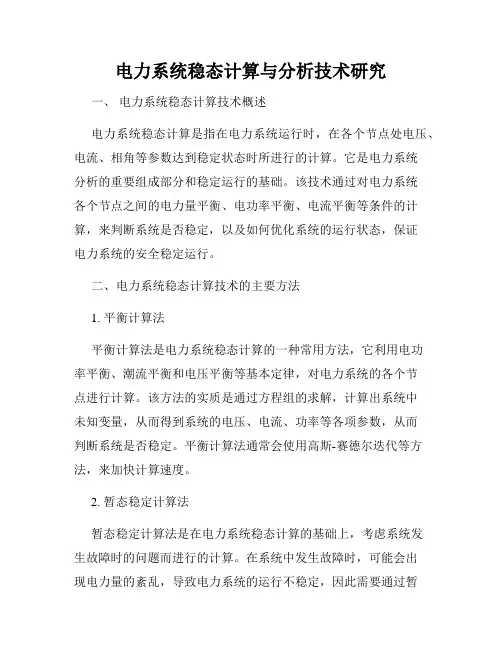

电力系统稳态计算与分析技术研究一、电力系统稳态计算技术概述电力系统稳态计算是指在电力系统运行时,在各个节点处电压、电流、相角等参数达到稳定状态时所进行的计算。
它是电力系统分析的重要组成部分和稳定运行的基础。
该技术通过对电力系统各个节点之间的电力量平衡、电功率平衡、电流平衡等条件的计算,来判断系统是否稳定,以及如何优化系统的运行状态,保证电力系统的安全稳定运行。
二、电力系统稳态计算技术的主要方法1. 平衡计算法平衡计算法是电力系统稳态计算的一种常用方法,它利用电功率平衡、潮流平衡和电压平衡等基本定律,对电力系统的各个节点进行计算。
该方法的实质是通过方程组的求解,计算出系统中未知变量,从而得到系统的电压、电流、功率等各项参数,从而判断系统是否稳定。
平衡计算法通常会使用高斯-赛德尔迭代等方法,来加快计算速度。
2. 暂态稳定计算法暂态稳定计算法是在电力系统稳态计算的基础上,考虑系统发生故障时的问题而进行的计算。
在系统中发生故障时,可能会出现电力量的紊乱,导致电力系统的运行不稳定,因此需要通过暂态稳定计算法进行计算,来判断故障发生时系统的状态,并进行修复和优化。
3. 灵敏度分析法灵敏度分析法是一种常用于电力系统规划和运行过程中的分析技术。
它可以对电力系统中各个因素的影响进行模拟和分析,从而评估系统的各项指标。
灵敏度分析法通常采用解析方法、数值方法或者混合方法进行计算。
该方法可以用于电力系统中的容量评估、输电线路规划以及变电站规划等领域。
三、电力系统稳态分析技术的应用1. 电力市场分析电力市场是电力系统的重要组成部分,其稳定运行对于电力系统的发展和社会生产的发展具有重要作用。
电力市场分析的目的是对电力市场中的供需情况、价格等因素进行分析,从而为电力行业的决策提供参考和依据。
电力市场分析通常会采用电力系统稳态计算技术来对电力市场的运行状态进行分析与预测。
2. 变电站规划变电站是电力系统中起到电网连接与供电稳定的重要设施。
电力系统在线稳态分析计算1.1 网络拓扑1.1.1 概述电力网络拓扑分析的功能是根据电网的断路器、刀闸或者设备状态分析判断出电网的拓扑结构,也就是根据断路器、刀闸或者设备的状态把各种设备(如发电机、负荷、并联电容电抗、输电线、变压器等)连接的电网表示成能用于电力系统分析计算的母线-支路模型,并且识别相互孤立的电气子系统。
网络拓扑软件是电力系统仿真和分析计算的基础。
1.1.2 设计要求网络拓扑分析软件的设计要求是:1)可靠性对任何形式的实际电气接线(例如带旁路的双母线配置、倍半开关接线方式、环形母线结构等)均能正确处理为计算模型,无一例外。
因为,网络结线分析的错误必然会带来网络分析错误,而在实际操作中结线分析错误更可能带来电气事故和人身伤亡。
2)方便性对使用人员来说希望尽量直观而简单。
例如对不带电的网络用暗色表示,带电部分用明亮颜色显示,而且能随负荷的大小改变其明亮程度;对一个设备(例如机组、负荷、变压器和线路等)来说不一定操作一个一个的开关去开断它,只规定切除或恢复此设备,即表示有关开关的操作;随着开关的动作母线数在变化,希望编出的母线号对各个厂站基本固定,对分裂出的母线分配新的编号,当再合并时能消去新编号,而不消去老编号。
即经过一系列开关操作后开关回到原来状况时,网络接线(母线编号)也能恢复原状。
3)快速性接线分析是各种运行万式的出发点,希望尽可能快速。
结线分析过程属于搜索排队法,其运算次数随搜索元件数平方增长,故缩小搜索范围是技术关键,事实上一个开关的动作不会影响别的厂站的结线,而且进一步分析可发现在一个厂站内不会影响其它电压级的接线。
网络拓扑分析的速度以毫秒记。
1.1.3 功能网络拓扑分析具有如下功能:1) 能处理任何接线方式,如单母线、双母线、双母线带旁路母线、环形结线、倍半断路器结线、旁路隔离开关等;2) 可以分析处理电气岛(子系统)情况,并确定死岛、活岛状态;3) 对每个活的电气岛指定参考(或平衡)发电机;4) 能处理单端开断的支路(线路或变压器);5) 能处理人工设置的遥信信息;6) 拓扑结果能在画面上直观明了的显示。
电力系统稳态计算与分析研究电力系统的稳态是指各电力设备电压、电流、功率等量的达到稳定、旋转稳定和形成稳定的时刻状态。
电力系统的稳态分析是电力系统的一项非常重要的计算和分析工作,其目的是确保电力系统的稳定性,保证安全运行。
电力系统稳态计算是电力系统稳态分析的基础,其主要包括了电力系统的平衡方程、电力系统的节点电压计算等。
电力系统平衡方程是指在任何时刻,电力系统的电流、功率、电压等量的总和都应该等于零。
这一理论是基于电力系统中能量的守恒和电荷、电场等物理规律的基础上发展而来的。
电力系统稳态计算的另一个重要部分是电力系统的节点电压计算。
节点电压是指电力系统中各个节点的电压值,这个值很大程度上决定了电力系统各个部分的电压、电流和功率等量。
电力系统节点电压的计算主要是基于节点电流的理论,根据基尔霍夫电流定律来计算电力系统中各个部分的节点电压值。
电力系统稳态分析的主要任务是通过对电力系统的各个部分的稳态计算和分析得出电力系统运行的稳定状况,来确保电力系统的正常运行和安全稳定。
电力系统稳态分析的基本流程如下:第一步:数据的准备。
电力系统稳态分析需要准备一些电力系统中各个部分的参数,如发电机、变压器、输电线路、负荷等参数。
第二步:模型的建立。
建立电力系统节点模型,并绘制电网拓扑结构图。
第三步:节点电压计算。
根据基尔霍夫电流定律计算各个电力系统节点的电压值。
第四步:功率平衡计算。
通过电力系统平衡方程计算各个电力系统节点的功率平衡情况。
第五步:计算结果的分析。
根据计算结果进行电力系统的稳态分析,并分析电力系统在各种异常情况下的稳定性。
最后,电力系统稳态分析也需要考虑到电力系统的可靠性和安全性。
当电力系统出现电压降低、电流过载等异常情况时,必须及时采取应对措施,以确保电力系统正常运行和安全稳定。
总之,电力系统稳态计算和分析是电力系统正常运行和安全稳定运行的基础。
在电力系统的设计、运行和维护等方面都扮演着非常重要的角色。
电力系统公式大揭秘电网稳定与输电损耗的数学描述电力系统公式大揭秘:电网稳定与输电损耗的数学描述电力系统是现代社会不可或缺的基础设施,它为我们的日常生活和工业发展提供了稳定可靠的电能供应。
而要保证电力系统的稳定运行和降低输电损耗,则需要一套科学严谨的数学模型和公式来描述电力系统的运行特性。
本文将揭秘电网稳定性和输电损耗的数学背后的数学公式和原理。
一、电网稳定性的数学描述电网稳定性是指电力系统在各种扰动情况下保持稳定的能力。
其中,最为核心的稳定性指标就是功角稳定。
功角是表征发电机转子转速的物理量,而功角稳定则是指在电力系统运行中,发电机转子能够在扰动作用下保持相对稳定的转速。
电网稳定性的数学描述可以采用以下公式:θ'(t) = ω(t)ω'(t) = (P_m - P_e) / M + D / M * (ω_0(t) - ω(t))E'(t) = f(ω(t)) / H - P_m / (H * ω_n) + δ * K_a / (H * ω_n^2)其中θ'(t)表示功角的变化率,ω(t)表示转子转速,P_m表示机械功率输入,P_e表示电功率输出,M表示转动惯量,D表示阻尼系数,ω_0(t)表示额定转速,E(t)表示发电机内部电势,H表示机械时间常数,ω_n表示额定电网频率,δ表示励磁电压变化率,K_a表示机械励磁时间常数。
上述三个公式构成了电网稳定性的数学模型,通过模拟发电机转子的运动方程,以及电力负荷和供电之间的平衡关系,能够准确描述电力系统在各种扰动作用下的稳定情况。
二、输电损耗的数学描述输电损耗是指电力从发电厂传输到终端用户时,在输电线路和变压器等设备上产生的能量损失。
输电损耗的数学描述可以分为两部分:电阻损耗和电感损耗。
电阻损耗可以通过以下公式来计算:P_r = I^2 * R其中P_r表示电阻损耗,I表示电流,R表示电阻。
这个公式表明,电阻损耗与电流的平方和电阻成正比。
电力系统中的电力稳态与暂态分析算法探讨在电力系统中,电力稳态与暂态分析是非常重要的技术,它们用于评估和确保电力系统的稳定性、可靠性和安全性。
在本文中,我们将探讨电力稳态与暂态分析的算法以及其在电力系统中的应用。
首先,让我们了解电力稳态和暂态。
稳态是指电力系统在恒定工作条件下运行的情况,包括电压、电流、功率等参数的稳定值。
而暂态则是指电力系统在发生故障或突发事件时的瞬时响应过程,包括瞬时电压和电流的变化。
在电力稳态分析中,最常用的算法是潮流计算算法。
潮流计算算法用于确定电力系统各节点的电压和功率分布情况,以评估系统中的潮流流向和功率损耗。
常用的潮流计算算法包括高斯-赛德尔算法、牛顿-拉夫逊算法和快速潮流算法。
这些算法通过迭代计算节点电压和功率的平衡条件,以求得系统的稳定状态。
另一方面,电力暂态分析主要用于分析电力系统在故障或突发事件下的瞬态响应。
在电力暂态分析中,最常用的算法是差分方程模拟算法和复合数模拟算法。
差分方程模拟算法基于电力系统的物理特性和电路方程,利用数值解法模拟系统的时间响应。
复合数模拟算法则使用复合数表示电压和电流,通过模拟复合数的运动和相位变化来分析系统的瞬态行为。
除了上述算法,还有一些其他用于电力稳态和暂态分析的算法和技术。
例如,有限元方法可以用于解决电力系统的电磁场分布问题,用于评估变压器和线路的热稳定性。
另外,蒙特卡洛方法可以用于评估电力系统的可靠性和安全性,通过随机模拟来估计系统中各种故障和事件的概率和影响。
电力稳态和暂态分析算法在电力系统中的应用非常广泛。
稳态分析可以用于规划和设计电力系统,确定合适的发电容量、传输容量和负荷分配方式。
同时,稳态分析还可以用于电力市场的运行和调度,以确保系统的供需平衡和经济运行。
而暂态分析则可以用于评估电力系统的瞬态稳定性,例如短路故障情况下系统的电压暂降和电流过大。
这些分析结果对于制定保护装置、故障恢复策略和系统控制方案都非常重要。
总之,电力稳态与暂态分析在电力系统中扮演着至关重要的角色。
电力网络的稳定性分析电力网络是现代化社会不可缺少的能源系统,为各行各业提供了电力供应。
然而,由于电力系统的复杂性和不确定性,电力系统的稳定性成为电力系统研究的关键问题之一。
本文将对电力网络的稳定性分析进行探讨。
第一部分:电力网络稳定性的基本概念电力系统是由各种电力设备组成的复杂系统,包括发电机、变压器、开关设备、输电线路、负荷等。
在实际运行过程中,由于外界环境变化、负荷扰动、设备故障等因素的影响,电力系统中的各个部分会发生变化,从而影响整个电力网络的稳定性。
电力系统的稳定性是指在外部扰动下,电力系统保持稳定运行的能力。
一般来说,电力系统的稳定性包括三个方面:静态稳定性、动态稳定性和转移稳定性。
静态稳定性是指在负荷变化等情况下,电力系统的电压和电流保持稳定的能力。
动态稳定性是指在大幅扰动或设备故障等情况下,电力系统能够迅速恢复到正常状态的能力。
转移稳定性是指在各种扰动作用下,电力系统从一种稳定状态向另一种稳定状态的能力。
第二部分:电力网络稳定性分析方法为了评估电力系统的稳定性,需要对电力系统进行模拟和分析。
目前,常用的电力网络稳定性分析方法有潮流分析法、短路分析法、动态稳定分析法等。
潮流分析法是通过对电力系统中各个部件的电流和电压进行计算,了解电力系统中能量的分布和流动情况,从而评估电力系统的静态稳定性。
该方法的结果可以用于评估电力系统的电压稳定性、电流负荷等情况。
短路分析法是通过模拟电力系统中发生短路情况的过程,评估电力系统的短路能力和保护措施的有效性。
该方法可用于评估电力系统的安全性和稳定性。
动态稳定分析法是通过研究电力系统中的振荡特性和响应能力,评估电力系统的动态稳定性。
该方法可用于评估电力系统受大型扰动时的响应能力、稳定裕度等参数。
第三部分:电力网络稳定性的影响因素电力系统的稳定性受到多个因素的影响,包括电力系统的特性、负荷变化、设备老化等因素。
电力系统的特性主要包括系统容量、电气距离、设备电气参数等因素,这些因素直接影响电力系统的稳定性。
目录一、需求分析 (2)1.1概述 (2)1.2安全稳定计算分析的目的 (3)二、概要设计 (5)2.1文档概述 (5)2.2计算方法 (5)2.2.1暂态稳定计算 (5)三、详细设计 (6)3.1 定义 (6)3.2求解过程 (6)3.3 系统的稳定计算框图 (7)3.4模块设计说明 (7)3.4.1模块描述 (7)3.4.2暂态稳定计算的过程: (8)3.4.3 C语言封装 (9)四、使用说明 (11)4.1功能及性能 (11)4.2 输入项 (11)4.2.1自动读取excel表格数据模式 (11)4.2.2手动键入数据模式 (12)4.3输出项 (12)4.4算法 (12)4.5流程逻辑 (12)五、测试报告 (13)5.1测试报告简介 (13)5.1.1程序测试目的 (13)5.1.2测试参考样本 (13)5.1.3概述 (13)5.1.4测试用例设计步骤 (14)5.2测试摘要 (14)5.2.1测试用例 (14)5.2.2计算机计算过程 (16)一、需求分析1。
1概述电力系统的根本任务是合理开发能源,向电力用户提供安全可靠、质量合格和经济的电能。
在这三个基本要求中,安全可靠供电是第一位的要求.就是说,必须首先保证电力系统的正常运行,而正常运行所不可缺少的最基本条件是安全和稳定。
所谓安全,是指系统中所有的电力设备必须在不超过其允许的电压、电流和频率条件下运行,否则会造成设备的损坏。
所谓稳定,是指电力系统经受扰动后能继续保持向负荷正常供电的状态,即具有承受扰动的能力。
本章的目的是进行电力系统的稳定计算。
电力系统运行时,有三种必须同时满足的稳定性要求:同步运行稳定性、频率稳定性和电压稳定性。
电力系统的同步运行稳定性,又称功角稳定性,是指电力系统中所有发电机组能否保持同步稳定运行的问题。
当系统在某一正常状态下运行时,系统中所有发电机是保持同步的,它们的电气角速度一样,它们间的角度差为一常数,系统中每一点的电压、电流及功率也为常数。
