全方位电力解决方案全面整合、可靠、高效2024目录一、产品及控制系统介绍二、柴油发电机组操作规程三、发动机组各部件系统四、常见故障分析及处理五、发电机组的维护保养• 置于楼顶• 户外放置• 钢架多层堆叠•集装箱堆叠集装箱机组经过科学设计采用先进的吸音材料 ，利用声学、流体力学、 热力学等领域的先进技术 ，达到降低机组噪音的目的。
集装箱机组适用于对噪音污染要求较低的场所 ，如数据中心、 医院、 城市中心等。
集装箱与机房安装比较• 基础调平和就位• 排烟系统• 机房降噪• 消防系统• 安装的不一致• 土建的不一致节约土建简化安装 高度集成减少外部安装一致性预制安装测试质量控制无需机房主要构件：柴油发电机组辅助部件：1、 散热水箱、 机体加热装置2、公共底盘总成3、排气、 消声系统4、燃油箱 ，油箱补给系统5、 蓄电池、 电池充电器6、 隔音罩、 防雨箱柴油发电机组的结构柴油发电机组三大主要部件:1、柴油发动机；2、发电机；3、控制系统；4、集装箱体；集装箱体控制系统l自动控制功能：1.自动启动、升速、合闸、分闸、停机；2.高水温、低油压、超速、欠速、过频、欠频、过电压、欠电压、过流短路保护；3.电池电压低，传感器故障，启动失败报警等。
l可扩展自动化功能：控制按键位置图片描述向左按键. 使用此按键向左移动改变控制器使用模式. 仅在主屏幕显示当前有模式显示情况下此按键才可以选择模式。
注意: 假如控制器的模式是通过开关量输入点激活来选择运行模式，此按键选择向左选择模式无效。
向右按键. 使用此按键向右移动改变控制器使用模式. 仅在主屏幕显示当前有模式显示情况下此按键才可以选择模式。
注意: 假如控制器的模式是通过开关量输入点激活来选择运行模式，此按键选择向左选择模式无效。
消音按键. 使用此按键去复位消音输出但不会确认报警。
故障复位按键：使用此按键可以确认消除报警和消音复位输出，非活动报警将立控制按键位置图片描述向上按键： 使用此按键可以向上移动或增加参数值。
威尔信发电机组培训讲义一、威尔信的介绍英国公司专业生产发电机组，控股股东为卡特公司（美国公司），威尔信公司主要擅长发电机组的控制系统现已开发多种控制系统，如：1001（手动）、2001（自动）、4001、4001E（高级自动）、6001（并机、并网、监控），以及ACCESS40000（自启动并带监控功能）。
威尔信生产的发电机组范围较广（4KW-2200KW）全部生产，是世界知名的三大品牌之一。
威尔信发电机组的引擎全部采用伯琼斯柴油机（原劳斯莱斯），现已被美国卡特控股，发电机主要采用法国利莱森玛（过去采用过英国的史丹福）。
威尔信香港公司主要工作是销售及维修，并对特殊客户对控制装置进行改装。
二、发电机组的组成（三个部分：A、引擎B、发电机C、控制装置）A、发动机引擎包括3.1524、1000、2000、3000、4000等系列，其中1000、2000系列部分或全部将升级为电喷机组，威尔信的目标是将所有机组都升级为电喷机组以符合欧洲二号排放标准。
B、发电机法国利莱森玛生产，标准转速为1500r/min，二极、三线四相制，中性线直接接地，A VR（电压稳压器）控制电压。
C、控制装置主要作用是对发动机及发电机进行全部控制，例如：水温、油压、电压等三、发动机（引擎）下面主要讲解：（1）基本工作原理（2）排气系统（3）燃油系统（4）冷却系统（5）启动系统（6）润滑系统（1）基本工作原理A、吸气冲程：将空气及燃油吸入汽缸中，并使之充分混合B、压缩冲程：将燃油混合气进行压缩，一般压缩为16左右C、做功冲程：将混合气体压缩到一定比例，温度升高到400℃以上，混合气体自行燃烧（爆炸过程）D、排气冲程：将燃烧后的废气排出机体（排烟温度为400-500℃）（2）排气系统机组运行后一般为自行吸气排气。
但为了提高效率及燃烧的利用率，威尔信机组基本采用涡轮增压系统，就是利用机组排放的废气，利用增压器将吸入的空气进行压缩，以提高吸气冲程中氧气的含量提高燃料利用率和增加功率。

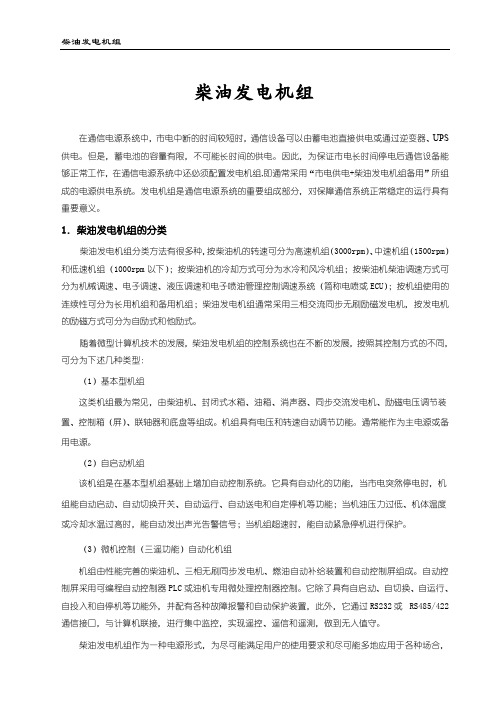

柴油发电机组培训课件目录•柴油发电机组概述•柴油发电机组性能参数•柴油发电机组选购与安装•柴油发电机组操作与维护•柴油发电机组并机运行技术•柴油发电机组安全管理与环保要求PART01柴油发电机组概述定义与工作原理定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机驱动发电机运转产生电能。
工作原理柴油机通过压缩空气产生高温高压，使柴油自燃产生动力，驱动发电机旋转，通过电磁感应原理产生电能。
柴油机发电机控制系统冷却系统主要组成部分01020304包括气缸、活塞、曲轴、连杆、燃油系统等，是发电机组的动力来源。
由定子和转子组成，通过电磁感应原理将机械能转化为电能。
包括控制面板、传感器、执行器等，用于监测和控制发电机组的运行状态。
用于冷却柴油机和发电机，保证其在适宜的温度范围内工作。
应用领域及市场需求应用领域广泛应用于电力、通信、建筑、交通、军事等领域，是保障重要设施和应急备用电源的重要设备。
市场需求随着经济的发展和人民生活水平的提高，对电力供应的可靠性和稳定性要求越来越高，柴油发电机组的市场需求不断增长。
同时，环保和节能要求的提高也促进了柴油发电机组技术的不断升级和发展。
PART02柴油发电机组性能参数额定功率与备用功率额定功率指柴油发电机组在额定工况下，长期连续运行时所能输出的最大功率，是机组的重要性能指标之一。
备用功率指柴油发电机组在短时间内（通常为1小时）所能输出的最大功率，用于满足突发负载或应急情况的需求。
电压、频率及波形质量电压柴油发电机组输出电压的稳定性和调节范围是衡量其性能的重要指标，通常要求输出电压波动范围小、稳态电压调整率低。
频率柴油发电机组输出频率的稳定性和精度对于保证电力设备的正常运行至关重要，一般要求输出频率在50Hz或60Hz附近波动，且波动范围小。
波形质量柴油发电机组输出电压波形的正弦度、畸变率等特性对于保证电力设备的正常运行和延长使用寿命具有重要意义。
燃油消耗率与排放指标燃油消耗率指柴油发电机组在单位时间内所消耗的燃油量，是衡量机组经济性能的重要指标之一。
