下载文档原格式

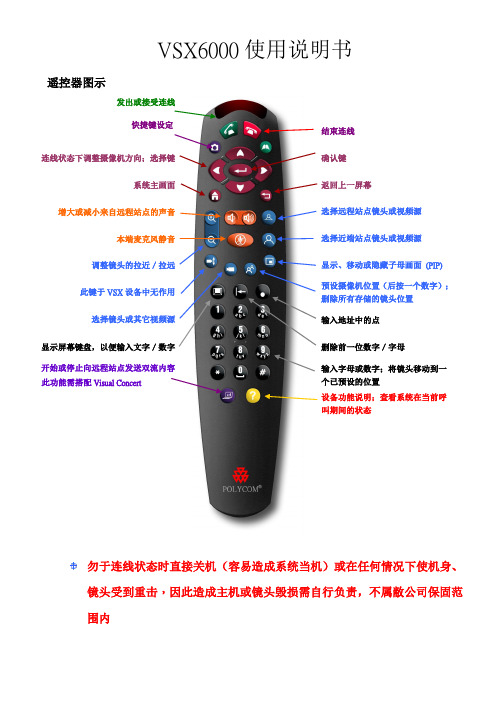

VSX6000使用说明书遥控器图示发出或接受连线快捷键设定结束连线 连线状态下调整摄像机方向；选择键确认键 系统主画面返回上一屏幕增大或减小来自远程站点的声音选择远程站点镜头或视频源 本端麦克风静音选择近端站点镜头或视频源 调整镜头的拉近／拉远 显示、移动或隐藏子母画面 (PIP) 此键于VSX 设备中无作用 预设摄像机位置（后按一个数字）；删除所有存储的镜头位置 选择镜头或其它视频源输入地址中的点 显示屏幕键盘，以便输入文字／数字 删除前一位数字／字母开始或停止向远程站点发送双流内容 此功能需搭配Visual Concert输入字母或数字；将镜头移动到一个已预设的位置设备功能说明；查看系统在当前呼叫期间的状态勿于连线状态时直接关机（容易造成系统当机）或在任何情况下使机身、镜头受到重击，因此造成主机或镜头毁损需自行负责，不属敝公司保固范围内连线前请注意：●使用前请事先告知相关人员及会议室待命。
●必要时请先备妥档提示机及相关设备。
●确认延长线电源插头已经开启。
●请注意视讯礼节。
视讯连线—被动连线VSX 6000可使用下列方式应答来电：▪系统提示，手动连线。
▪系统自动连线。
当有来电时，您会听到铃声，并会看到一条包含对方IP的讯息。
如果对设备方已列在系统目录中，还会看到其主机名称。
手动应答：>>按遥控器上的。
自动应答：设置自动应答，来电会自动连线。
如果屏幕上显示近端，麦克风将静音。
要取消麦克风静音设置，请按遥控器上的“MUTE静音”。
主动可以使用下列任何方式call out连线：▪自行输入IP▪查询并使用最近连线纪录▪使用电话簿或快速拨号表自行输入IP1.先按在遥控上的，就会出现拨号窗口.2.于号码输入框中输入欲连线的IP号码，如：221.224.24.12如果按错用键往前删除即可3.最后按遥控器上的便可进行连线。
查询并使用最近连线纪录可从最近连线纪录表中选择要连线的IP。
“最近通话”画面中会有最近连线的详细信息，包括连线的时间。

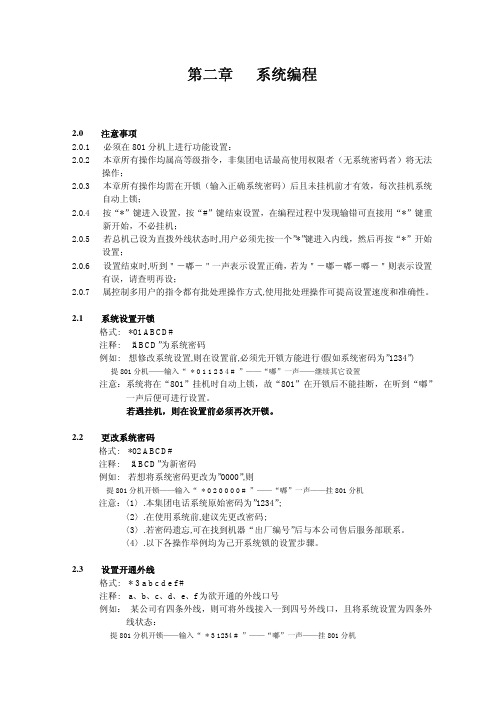

第二章系统编程2.0 注意事项2.0.1 必须在801分机上进行功能设置：2.0.2 本章所有操作均属高等级指令，非集团电话最高使用权限者（无系统密码者）将无法操作；2.0.3 本章所有操作均需在开锁（输入正确系统密码）后且未挂机前才有效，每次挂机系统自动上锁；2.0.4 按“*”键进入设置，按“#”键结束设置，在编程过程中发现输错可直接用“*”键重新开始，不必挂机；2.0.5 若总机己设为直拨外线状态时,用户必须先按一个”*”键进入内线，然后再按“*”开始设置；2.0.6 设置结束时,听到＂－嘟－＂一声表示设置正确，若为＂－嘟－嘟－嘟－＂则表示设置有误，请查明再设；2.0.7 属控制多用户的指令都有批处理操作方式,使用批处理操作可提高设置速度和准确性。
2.1 系统设置开锁格式: *01 ABCD#注释: “ABCD”为系统密码例如: 想修改系统设置,则在设置前,必须先开锁方能进行(假如系统密码为”1234”) 提801分机——输入“* 0 1 1 2 3 4 # ”——“嘟”一声——继续其它设置注意：系统将在“801”挂机时自动上锁，故“801”在开锁后不能挂断，在听到“嘟”一声后便可进行设置。
若遇挂机，则在设置前必须再次开锁。
2.2 更改系统密码格式: *02 ABCD#注释: “ABCD”为新密码例如: 若想将系统密码更改为”0000”,则提801分机开锁——输入“* 0 2 0 0 0 0 # ”——“嘟”一声——挂801分机注意：〈1〉.本集团电话系统原始密码为”1234”;〈2〉.在使用系统前,建议先更改密码;〈3〉.若密码遗忘,可在找到机器“出厂编号”后与本公司售后服务部联系。
〈4〉.以下各操作举例均为己开系统锁的设置步骤。
2.3 设置开通外线格式: * 3 a b c d e f #注释: a、b、c、d、e、f为欲开通的外线口号例如：某公司有四条外线，则可将外线接入一到四号外线口，且将系统设置为四条外线状态：提801分机开锁——输入“* 3 1234 # ”——“嘟”一声——挂801分机在使用中，有时有特殊需要，用户无需将外线顺序接入一至四号口，而可按需要接入，如接入二、四、五和第六口，则提801分机开锁——输入“ * 3 2456 # ”——“嘟”一声——挂801分机若用户没有外线而将集团电话作为内部交换机，可将系统设为无外线状态：提801分机开锁——输入“ * 3 # ”——“嘟”一声——挂801分机2.4 中继分组2.4.1 设置某外线为某几部分机的专线格式: * 4 1 A abc #注释: “A”为外线口号;”abc”为分机现时号例如: 将第三号外线设为”803”和”335”(335为某分机的现时号)的专线,设置如下: 提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声后挂机——再提机开锁输入“ * 4 1 3 335# ”——“嘟”一声——挂801分机或用批处理方式：提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声——继续输入“3 335 #”——“嘟”一声——挂801分机注意：（1）每根外线最多设置四部分机为其专线；（2）取消专线只需重新开通外线（见2.3项）即可。
成都龙腾锐达科技有限公司提供成都龙腾锐达科技有限公司重要声明：手册中涉及到的图片信息以及功能示意图，因产品型号不同，可能与实际产品有所出入，请以实物为准。
随着产品的更新换代或升级，本手册内容将会做相应的修改，公司保留对本手册的内容进行修改的权利，恕不另行通知。
本手册版权属于公司，未经许可不得以任何形式和手段复制或抄袭本手册内容。
衷心感谢您选用消费终端，为保持该设备处于最佳状态，延长使用寿命，在使用前，请仔细阅读本手册。
1)遵守标注在设备上的所有警示；2)远离容易引起电磁干扰或易产生静电的环境；3)使用随机配备的电源适配器和电池；4)不要与大功率或容易引起电压波动的电器设备使用同一交流电源插座；5)避免在阳光直射、靠近热源、油烟、多尘或有腐蚀性气体的地方使用；6)如有液体洒落到机体上，请及时切断电源，并用干布擦拭干净；7)请勿将其它物体从外壳孔隙推入机体内，防止触电或引起短路；8)定期清洁设备外观。
清洁前，关闭电源开关，拔下电源插头，使用微湿的柔软布料擦拭；9)妥善放置电源适配器及电源线，防止电源线被踩踏、拉扯，造成机具跌落损坏；10)每次开机后请检查时钟是否准确，若出现较大偏差（如超过5分钟），需校正时间后才能使用，否则可能会造成数据混乱；11)若长期不使用，请清洁机具，保持机具整洁及干燥，将机具、配件、用户手册等重新放回原包装箱内，在通风干燥的环境中保存。
12)请勿自行拆装本产品，以防止损坏机器、丢失数据、触电或产生其它危险。
如需检修请联系服务商；13)使用过程中，如出现其它异常情况，请详细记录当前设备状态，并与服务商联系。
目录1.11.1 12. 1.234 3.5 4.设备外观及接口说明 ..............................................................................................................7 4.1 74.2 84.3 88 5.10115.1 116.5.212136.1 136.214 6.2.1 14 6.2.2 14 6.2.3 18 6.2.4 206.2.5 21 6.36.2.622 2222 6.46.3.22324 6.4.1 24 6.4.2 25 6.4.3 26 6.4.4 26 6.4.5 28 6.4.6 286.4.7 296.4.83132 附录二：系统提示及处理措施 ............................................................................................................3638 设备开机不启动 ............................................................................................................................38 3839 刷卡提示“无此卡号” ................................................................................................................39 终端设备频繁重启 ........................................................................................................................ 40 如何删除终端数据 ........................................................................................................................ 40 通过网络不能传输数据 ................................................................................................................4041 U 盘操作不成功 ............................................................................................................................41 4242 repair 方式软件升级 .....................................................................................................................421. 前言本终端设备使用电子支付手段及介质，如非接触式ID卡、MF1卡及其兼容卡、CPU卡、RFID-UIM卡、RFID-SIM 卡等代替小额现金、代金券进行支付，适用于各类小额消费场所，如餐厅、售卖点、会所的电子收费。
PanelView Plus 6 终端400、600、700、1000、1250、1500用户手册重要用户须知在安装、配置、操作或维护本产品前，请仔细阅读本文档以及其它资源部分列出的文档，以了解有关此设备的安装、配置和操作信息。
除了所有适用的条例、法律和标准的要求之外，用户还必须熟悉安装和接线说明。
包括安装、调整、投入运行、使用、装配、拆卸和维护等在内操作必须由经过适当培训的人员根据适用的操作守则来执行。
如果设备的使用方式与制造商指定的方式不同，则设备提供的保护可能受到影响。
任何情况下，对于因使用或操作本设备而导致的任何间接损失或连带损失，罗克韦尔自动化有限公司都不承担任何责任。
本手册中的示例和图表仅供说明之用。
由于任何特定的安装都存在很多差异和要求，罗克韦尔自动化对于依据这些示例和图表所进行的实际应用不承担任何责任和义务。
对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题，罗克韦尔自动化不承担任何责任。
未经罗克韦尔自动化公司的书面许可，任何单位或个人不得复制本手册之全部或部分内容。
在整本手册中，我们在必要的地方使用了以下注释，来提醒您注意相关的安全事宜。
标签可能位于设备上或设备内，用于提供特定警示。
Allen-Bradley 、Rockwell Software 、Rockwell Automation 、PanelView 、FactoryT alk 、RSLinx 、CompactLogix 、ControlLogix 、SLC 、MicroLogix 、PLC-5、RSView 和 T echConnect 是罗克韦尔自动化有限公司的商标。
不属于罗克韦尔自动化的商标是其各自所属公司的财产。
警告： 标识在危险环境下可能导致爆炸，进而造成人员伤亡、财产损坏或经济损失的行为或情况的信息。
注意： 标识可能会导致人员伤亡、财产损坏或经济损失的行为或情况的信息。
注意符号可帮助您确定危险情况，避免发生危险，并了解可能的后果。
LN-6000系列开关柜智能操控装置说明书目录一、产品概述 (1)二、技术指标 (1)三、模拟显示部分 (2)四、外形尺寸、开孔尺寸及后端子 (4)五、显示与设置说明 (6)六、产品选型表 (9)七、运输与贮存 (9)八、保修期限及订货说明 (9)不会由于人为的误操作给您或您的单位带来不必要的损失。
如果您认为说明书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭诚为您服务。
如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将不承担责任。
在此，感谢您选用本公司的产品。
一、产品概述LN6000开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。
具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。
并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。
二、技术指标工作温度：－20℃～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电压：AC85～265V/DC100～300V动态闪烁频率：1次/秒湿度测量范围：20％～99％RH温度测量范围：－20℃～＋80℃湿度测量精度：±3.0％RH触头/电缆头接头测温范围：-20℃～＋150℃温度测量精度：±1℃响应时间：≤2秒人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485接口、MODBUS通讯协议通讯波特率：1200bps、2400bps、4800bps、9600bps可选数据格式：8个数据位、1个终止位、无奇偶校验三、模拟显示部分01断路器合指示02断路器分指示03(1)、03(2)工作位置指示04(1)、04(2)试验位置指示05接地开关合指示06接地开关分指示07储能指示08液晶显示界面09加热指示10带电显示及闭锁11操作键盘12储能旋钮13远方/就地转换开关14分/合闸转换开关15报警指示1.断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；2.手车位置显示无源触点输入。
SVS（迅控）——触摸屏可编程控制系统——安装使用手册触摸屏可编程多媒体中控系统安装使用手册2003 [09]绪言感谢您购买和使用SVS(迅控)的产品在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。
ST-6000/8000/9000可编程触摸屏控制系统(Touch Pannel Control System)是最新开发的高科技产品，是继面板控制和计算机控制之后的第三种控制方式既有简单面板所无法达到的灵活性又没有计算机维护成本过高的缺点是理想的升级换代产品。
ST-6000/8000/9000采用了LCD和触摸屏作为显示和控制接口所有界面全部是图形用户界面(GUI)用户只须用手指点选显示的按钮即可完成操作十分直观简便5.7"的可视面积和320X240的点阵解析度使图形显示得十分清晰再加上256 种颜色可以显示更多更细致的图片色彩亮丽由于有了高亮度的背光用户即使在明亮的地方也可以清楚地看到整个画面输入设备触摸屏具有良好的灵敏度使用户的操作流畅自如。
此触摸屏控制系统的一个显著特点是用户可编程随机提供了一套桌面电脑软件用于编ST-6000/8000/9000控制器的所有界面通过使用这套软件用户能够可视化地自由定义每一个操作界面设置界面中控件的外观和各种信息代码以及控制界面切换的顺序等这套软件具有即时下载功能即随时可以把编辑好的界面工程下载到ST-6000/8000/9000 控制器上真正实现了所见即所得。
此触摸屏控制系统具有红外学习功能可以学习各种遥控器的红外代码储存在闪存中用来替代遥控器控制各种电器ST-6000/8000/9000的红外学习具载波频率识别功能能够准确地识别各种复杂的红外代码。
ST-6000/8000/9000内置自主开发的实时操作系统运行稳定软件接口丰富。
ST-6000/8000/9000接口灵活适用于各种多媒体中央控制系统控制器上内置了标准RS-232 接口可选RS-485 接口和红外线接受发射端口无线接口能够方便地与计算机外接系统和各种电器进行通信实现实时控制。
X系列操作说明书模板预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制欢迎阅读异步LED显示屏控制卡客户端应用软件X show图文编辑软件用户手册目录1.简述 (4)2.简单介绍一下各种控制卡 (4)3.软件操作流程 (5)3.1 启动软件 (5)3.2 连接控制卡 (5)3.2.1 串口通讯 (6)3.2.2 网口通讯.............................................................. 错误！未定义书签。
3.2.3 gprs或互联网通讯 (6)3.3 添加屏幕 (7)3.4 添加节目 (7)3.5 添加区域 (8)3.5.1 如何添加图文区域 (8)3.5.2 添加字幕 (9)3.5.3 添加炫动字区域 (9)3.5.4 添加时钟区域 (9)3.5.5 添加表盘区域 (10)3.5.6 添加计时区域 (10)3.5.7 添加温度 (10)3.6 预览及发送 (10)3.7 串口和网口控制操作 (11)3.7.1 校时 (11)3.7.2 亮度调节 (11)3.7.3 请求型号 (11)3.7.4 定时开关机 (12)3.8 集群管理 (12)3.8.1 网口集群 (12)3.8.2 gprs集群 (12)3.9 工程保存和如何导入 (12)3.9.1 常规内容保存和导入 (12)3.9.2 特殊内容保存和导入方式 (12)4. 常规问题处理办法 (13)4.1 如何修改STR极性和数据极性 (13)4.2 如何自定义新的扫描方式 (13)4.3 X卡各种常见现象 (17)1.简述X show图文编辑软件是针对公司所有X系列产品的软件，具体的型号如下：X2，XU4,X4S,X4,X6,X8,X16,X32八种控制卡的软件。
X show图文编辑软件采取节目管理方式，您可以将您需要显示的内容编辑为若干个节目，节目可以在您指定的时间段内播放，也可以播放一定的时间长度。
Stulz C6000控制器第52索引精密空调机组微处理控制器操作手册目录页码简介 (3)安全须知 (3)页码代号 (3)控制器说明 (4)操作界面 (6)控制器操作 (7)菜单对话框和参数说明启动窗口.............................................................................. .. (8)标准窗口 (9)“信息”菜单..................................................................... ......... .. 10“控制”菜单................................................................................. .... .12“服务”菜单................................................................................. . (17)功能说明监控器操作.................................................................................... (26)GE操作 (27)干冷器操作 (28)两套系统的顺序控制 (29)总线顺序控制 (31)数字自控连接 (32)备份运行 (34)传感器的故障 (36)信号....................................................................................... (37)控制器出厂时的设........................................................................ (40)控制图....................................................................................... (42)硬件说明控制器.......... .. (44)下载新软件 (45)标准I/O板 (48)扩展I/O板 (52)温度/湿度传感器 (54)系统配置带I/O板的C6000的电路图 (55)第一模块带监控器的C6000的电路图 (55)第二模块带监控器的C6000的电路图 (56)打印机连接 (57)电脑连接 (57)故障排除 (58)信息水平概述 (59)控制水平概述 (60)服务水平概述 (61)简介本手册对控制器的操作和设计进行了说明，控制器组成了空调单元的中央控制站，整个空调都是由控制器控制和检测的。
