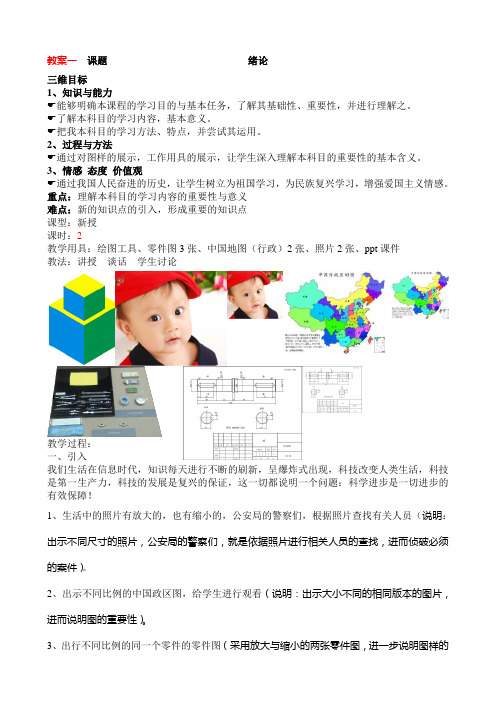

教案一课题绪论三维目标1、知识与能力☜能够明确本课程的学习目的与基本任务，了解其基础性、重要性，并进行理解之。
☜了解本科目的学习内容，基本意义。
☜把我本科目的学习方法、特点，并尝试其运用。
2、过程与方法☜通过对图样的展示，工作用具的展示，让学生深入理解本科目的重要性的基本含义。
3、情感态度价值观☜通过我国人民奋进的历史，让学生树立为祖国学习，为民族复兴学习，增强爱国主义情感。
重点：理解本科目的学习内容的重要性与意义难点：新的知识点的引入，形成重要的知识点课型：新授课时：2教学用具：绘图工具、零件图3张、中国地图（行政）2张、照片2张、ppt课件教法：讲授谈话学生讨论教学方法：讲授谈话教学过程：一、引入我们生活在信息时代，知识每天进行不断的刷新，呈爆炸式出现，科技改变人类生活，科技是第一生产力，科技的发展是复兴的保证，这一切都说明一个问题：科学进步是一切进步的有效保障！1、生活中的照片有放大的，也有缩小的，公安局的警察们，根据照片查找有关人员（说明：出示不同尺寸的照片，公安局的警察们，就是依据照片进行相关人员的查找，进而侦破必须的案件）。
2、出示不同比例的中国政区图，给学生进行观看（说明：出示大小不同的相同版本的图片，进而说明图的重要性）。
3、出行不同比例的同一个零件的零件图（采用放大与缩小的两张零件图，进一步说明图样的重要，这样采用递进式的教学模式，会出现比较易于接受的坡度，从而达让学生领会“图”是一种语言，能够传递集团式信息）。
二、新课教学1、图样：在工程上，为了准确的表达机械仪表、仪器、建筑物等的形状、结构和大小，根据投影原理，国家标准和有关规定画出的图，叫做图样。
☜作用：准确的表达机械的形状、大小、结构等☜基本原理：根据投影原理☜标准：依据国家标准，有关规定（说明：为了交流的方便，随着全球经济一体化的进展速度，客观上就会出现统一的要求，所以采用统一的标准、规定，用以表现机械零件、部件、构件、设备、仪器、仪表等基本以及必须的问题）。

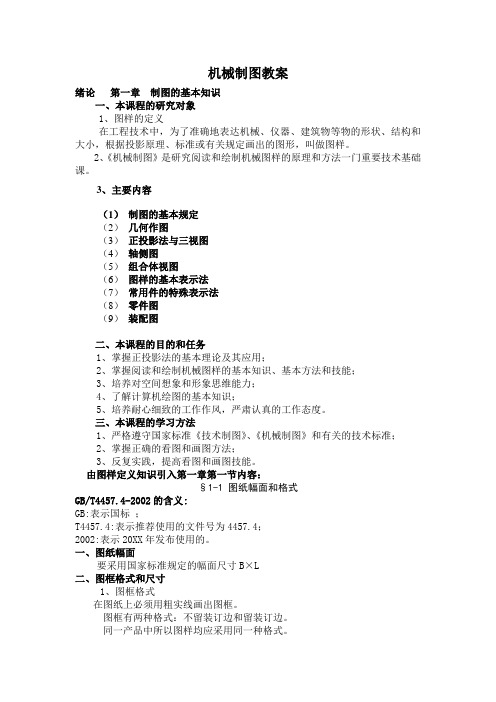

机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。
3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。
由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示20XX年发布使用的。
一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
三、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
《机械制图》教案（3学时）第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。
教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。
二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。
（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。
机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。
（2）图样是表达设计者设计意图的重要手段。
（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。
4、图样的形成（1）立体图表示物体的大致形状可以用立体图。
立体图是从一个方向、用一个图形来表达物体的形状。
如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。
如果对此长方体作进一步加工，，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。
《机械制图》课程教案课题第一讲绪论教学目标认知目标1.了解像语言一样重要的工具——图样。
2.了解课程内容。
情感目标1.增强学生学习本课程的积极性。
2.培养学生学习制图的的兴趣，能享受制图的过程与乐趣。
行为目标1.积极参与课堂交流和学习，增强对制图的理解，培养遵守国标，严格要求，反复练习，勤思多想的态度与能力。
2.能正确的使用绘图仪器。
教学重、难点重点本课程性质、任务和内容。
难点本课程的学习方法。
教学准备教学方法多媒体教学、讲授式、参与式教学相结合课时安排1学时教学步骤与教学过程教学方法课程导入今天我们开始学习新的一门课程，称为《机械制图》。
机械制图从字义来解释，1．回答问题。
（1）“图”大概有哪些。
“图”有美术图、立体图、平面图形，这里指的是“平面几何图形”,在我们的学科里，也称“图样”。
（2）什么是“制”。
“制”当“画”讲，“制图”就是遵照相应的规定，根据一定的方法，运用工具将物体表达在图纸上。
（3）什么是“机械”。
“机械”是修饰制图的范围，指我们的图是绘制机械零件及其设备的图样。
2．总结机械的概念。
提问、参与式教学：引出新知识讲解。
板书，总结学生对问题的回答。
新知识讲解一、机械制图及图样的的作用1．机械制图是一门技术基础课，它是研究机械图样的图示原理、看图和绘图的方法及其有关标准的课程。
2．图样在工业中的作用（可举例说明下述内容）（1）是工业生产中的重要技术文件；（2）是技术思想交流的重要工具；（3）是工程界的技术语言。
二、课程的内容、学习方法和作用。
1．课程主要内容（1）图样的基本知识（主要介绍基本制图标准、绘图工具、仪器的使用以及几何作图知识）（2）投影原理（主要介绍图示原理），是本课程的重要内容之一。
（3）机械图样（主要介绍技术工人应知的零件图、装配图、以及焊接图等）分析与讨论：机械设备是怎样生产出来的？分析通过哪种方式才能正确的传达设计信息与执行制造信息。
讲解：通过机械图样才能正确的传达设计者的意图，并让生产执行者有据可依。
《机械制图》教案绪论一、教学目标1. 让学生了解机械制图的基本概念、作用和意义。
2. 使学生掌握机械制图的基本知识和技能，包括图线、比例、标注、投影等。
3. 培养学生空间想象能力和绘图能力，为后续课程打下基础。
二、教学内容1. 机械制图的基本概念机械制图的定义、作用和意义机械制图的标准和规范2. 图线图线的种类和用途图线的绘制和识别3. 比例比例的种类和应用比例的换算和方法4. 标注尺寸标注的种类和规则形位公差和表面粗糙度的表示方法5. 投影投影的基本原理和方法正投影和斜投影的特点和应用三、教学方法1. 采用讲授法，讲解机械制图的基本概念、作用和意义。
2. 利用示教图和模型，演示图线、比例、标注、投影的绘制和识别方法。
3. 进行绘图练习，培养学生的空间想象能力和绘图能力。
四、教学步骤1. 引入机械制图的基本概念，让学生了解其作用和意义。
2. 讲解图线的种类和用途，演示图线的绘制和识别方法。
3. 介绍比例的种类和应用，讲解比例的换算和方法。
4. 讲解尺寸标注的种类和规则，演示形位公差和表面粗糙度的表示方法。
5. 讲解投影的基本原理和方法，演示正投影和斜投影的特点和应用。
五、教学评价1. 课堂练习：要求学生绘制简单的机械图样，检查图线、比例、标注、投影的掌握情况。
2. 课后作业：布置有关图线、比例、标注、投影等方面的练习题，巩固所学知识。
3. 课程考试：包括理论考试和绘图考试，全面评价学生对机械制图知识的掌握程度。
六、教学内容6. 基本绘图方法直线、圆、圆弧、椭圆等的绘制方法点的分布和连线的方法剖面线的绘制方法7. 视图基本视图的定义和种类（主视图、俯视图、左视图等）视图的投影关系和绘制规则斜视图和全视图的绘制方法8. 零件图零件图的定义和作用零件图的视图选择和绘制方法零件图中常见的标注和符号9. 装配图装配图的定义和作用装配图的绘制方法和步骤装配图中常见的标注和符号10. 计算机辅助绘图计算机辅助绘图的基本概念和软件介绍计算机辅助绘图的基本操作和功能常见计算机辅助绘图软件的应用案例七、教学方法1. 采用讲授法，讲解基本绘图方法、视图、零件图和装配图的定义和作用。
