导热系数检测内容及方法（1）防护热板法检测导热系数本方法适用于处于干燥状态下单一材料或者复合板材等中低温导热系数的测定。
依据标准：《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-88原理：在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。
为保证中心计量单元建立一维热流的准确测量热流密度，加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。
并且需有足够的边缘绝热或（和）外防护套，特别是在远高于或低于室温下运行的装置，必须设置外防护套。
通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差/T,可计算出试件的热阻R 或热导率CA（C1试验仪器：1.1平板导热仪(1)导热系数测定范围：(0∙020~L000)W∕(m∙K)(2)相对误差：±3%(3)重复性误差：±2%(4)热面温度范围：(0-80)℃(5)冷面温度范围：(5~60)℃1.2、钢直尺1.3、游标卡尺2、试件要求：1)尺寸试件测量范围：30OmmX30OnInIXI(10~38)mm试件的表面用适当方法加工平整，使试件与面板紧密接触，刚性试件表面应制作的与面板一样平整，并且整个表面的不平行度应在试件厚度的±2%。
试件的尺寸应该完全覆盖加热单元的表面，由于热膨胀和板的压力，试件的厚度可能变化，在装置中在实际的测定温度和压力下测量试件厚度。
热敏感材料不应暴露在会改变试件性质的温度下，当试件在实验室空气中吸收水分显著(如硅酸盐制品)，在干燥结束后尽快将试件放入装置中以避免吸收水分。
3、试件加工试验前，将试件加工成30OnlnI(长)×300mm(宽)的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，这种情况下必须将试件磨平后才能做实验。
保温材料导热系数测定实验报告导热系數的测t，导热系数(又称导热率)是反映材料热性能的J重要物理量，导热系数大、导热性能好的材料称为良导体，导热系数小。
导热性能差的材料称为不良导体。
一般来说，金属的导热系数比非金属的要大，国林的子热系数比液体的要大，气体的导热系数疑小。
因为材料的导热系数不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响导热系股的数值，所以在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。
一.实验目的1.用稳态平板法测量材料的导热系数。
工用地的行的的来放分析用稳志法测也不良导体导热属教存在的缺点。
2.实验原理松路0热盟传递过程中的一特方式。
导热系数是捅述物体导热性能的物理量。
单位时间内通过某一截面积的热量dQ/dt是一一个无法直接测定的量，我们设法将这个量转化为较容易测量的量。
为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜板，低温侧铜板则要将热量不断地向周围环境散出。
单位时间通过截面的热流量为:当加热速率、传热速率与教热速率相等时，系低温侧铜板的散热速率就是样品内的传热速率系统就达到一个动态平衡，称之为稳态，此时奉。
这样，只要测量低温侧钢板在稳态温度T2下散热的速率，也就间接测量出了样品内的传热速率。
但是，制板的散热速率也不易测量，还需要进一步作参量转换，我们知道，铜板的散热速率与冷却速率(温度变化率)do/t=- mcr/t式中的m为铜板的质量，C(为铜板的比热容，负号表示热量向低温方向侧钢板冷却速率的测量。
铜板的冷却速率可[以这样测量，在达到稳态后，移去样品。
用加热铜板直接对下铜板加热，使其温度高于稳态温度12 (大药高出10C左右)，再让其在环系描绘出h曲线(见阳2),曲线在T2处的9斜率就是钢板在稳态温度时n2下的冷布速率。
应该注意的是，这样得出的4TOt一是铜板全部表面暴露于空气中的冷却速率，其散热面积为为在关量中，《其中阳初加分别是下解板的半轻和厚度)，然面，设样品截面半径为R，在实验中稳态传热时，制板的上表面面积为12)是被祥品全部规面发能分(R<Rp)覆盖的，由于物体的散热速事与与它们的面积”成正比，所以稳态时，铜板胶热速率的表达式应修正为:将上式代入热传导定律表达式，考虑到ds=πR2，可以得到导热系数:才中的分身单品的能登物，为精品的高度、m为下制板的质量、。

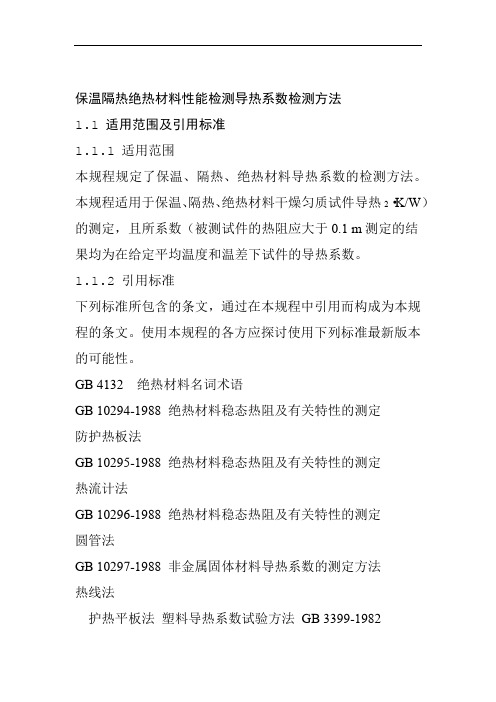

保温隔热绝热材料性能检测导热系数检测方法1.1 适用范围及引用标准1.1.1 适用范围本规程规定了保温、隔热、绝热材料导热系数的检测方法。
本规程适用于保温、隔热、绝热材料干燥匀质试件导热2·K/W）的测定，且所系数（被测试件的热阻应大于0.1 m测定的结果均为在给定平均温度和温差下试件的导热系数。
1.1.2 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB 4132 绝热材料名词术语GB 10294-1988 绝热材料稳态热阻及有关特性的测定防护热板法GB 10295-1988 绝热材料稳态热阻及有关特性的测定热流计法GB 10296-1988 绝热材料稳态热阻及有关特性的测定圆管法GB 10297-1988 非金属固体材料导热系数的测定方法热线法护热平板法塑料导热系数试验方法GB 3399-19821.2 仪器设备1.2.1 量具应符合GB6342规定。
1.2.2 导热系数仪导热系数仪根据测试原理不同可分为分为防护热板式导热系数仪、热流计式导热系数仪等。
防护热板式导热系数仪示意图见图1.1，热流计式导热系数仪示意图见图1.2。
置装件试a双 b 单试件装置 1.1 防护热板式导热系数仪示意图图a单热流计不对称布置b 双热流计对称布置式件c 双试装置热流计式导热系数仪示意图图1.2检测程序1.3导热系数检测程EPS）1.3.1 绝热用模塑聚苯乙烯泡沫塑料（序GB 10294-1988GB 或按测数热板EPS导系的定。
GB 10294-1988规定进行；仲裁方法时执行10295-1988．1.3.1.1 状态调节样品应去掉表皮并自生产之日起在自然条件下放置28d后进测试。
样品按GB/T 2918-1998中23/50二级环境条件进行，在温度（23±2）℃，相对湿度45％～55％的条件下进行16 h状态调节。
节能保温材料送样要求
一、送样前的准备工作
1.确定送样的材料类型：节能保温材料种类繁多，包括聚氨酯泡沫板、挤塑聚苯乙烯板、岩棉板、聚苯颗粒板等，首先需要确定送样的具体材料
类型以便进行相应的测试和评估。
二、样品制备要求
1.样品规格：要求样品尺寸合理，一般要求为正方体或长方体，便于
测试和比较。
对于板材样品，要求边长或边长比例一致；对于颗粒状材料，要求颗粒尺寸均匀。
2.样品数量：要求送样数量足够，一般要求不少于3个样品，以确保
测试结果的可靠性和可重复性。
三、测试方法要求
1.导热系数测试：导热系数是衡量保温材料保温性能的重要指标，要
求使用准确的测试方法进行测量，如热流计法、热板法等。
测试时要注意
环境温湿度的控制，并进行多次测试取平均值。
2.吸水率测试：保温材料的吸水性能直接影响其保温效果和使用寿命，要求使用标准的吸水率测试方法进行测量，如浸泡法、浸水法等。
3.抗压强度测试：保温材料的抗压强度直接关系到其稳定性和耐久性，要求使用适当的测试方法进行测量，如静态压缩试验、动态压缩试验等。
四、样品送样要求
1.样品标识：每个样品要精确标识，包括材料名称、制备日期、尺寸规格等信息，确保与送样申请单一致。
2.包装要求：样品应当在适当的包装材料中扎实密封，确保样品不受外界环境影响和损坏。
在送样之后，接收方将根据要求进行相应的测试和评估，以评定节能保温材料的性能和质量。
通过送样要求的严格执行，可以确保样品的准确性和可靠性，为进一步推广和应用节能保温材料提供有力的支持。
问答：1、简述GB/T 8484-2008《建筑外门窗保温性能分级及检测方法》中抗结露因子检测步骤？答：①检查热电偶是否完好。
②启动检测设备和冷、热箱的温度自控系统，设定冷、热箱和环境空气温度。
③调解压力控制装置，使热箱静压力和冷箱总压力之间的净压差在0Pa±10Pa范围内。
④当冷、热箱空气温度达到设定值后，每隔30min测量各控温点温度，检查是否稳定。
如果逐时测量得到热箱和冷箱的空气平均温度每小时变化的绝对值与标准条件相比不超过±0.3℃，总热量输入变化不超过±2%，则表示抗结露因子检测已经处于稳定状态。
⑤当冷、热箱空气温度达到稳定后，启动热箱控湿装置，保证热想内的空气相对湿度不大于20%.⑥热箱内的空气相对湿度满足要求后，每隔5min测量一次参数：冷、热箱空气平均温度、试件窗框和玻璃热侧表面布置的20个测温点温度、热箱内的相对湿度，共测六次。
⑦测量结束之后，记录试件热侧表面结露或结霜状况。
2、标定热箱法与防护热箱法的主要区别、特点与缺点。
答：防护热箱法在结构上另外设置了一只防护箱，这样可以减少热箱内外壁的温度差，可以降低Q2值。
标定热箱法不设置防护热箱或对热箱外的温度不进行特殊控制，但是必须要标定Q2、Q3值。
3、简述倒置式屋面是如何定义的？它与传统屋面相比有何优点？答：定义：保温层设置在防水层上面：这种做法又称为“倒置式保温屋面”，其构造层次为保温层、防水层、结构层。
优点：a、构造简化，避免浪费；b、防水层受到保护，避免热应力、紫外线以及其他因素对防水层的破坏；c、出色的抗湿性能使其具有长期稳定的保温隔热性能与抗压强度；d、如采用挤塑聚苯乙烯保温板能保持较长久的保温隔热功能，持久性与建筑物的寿命等同；e、憎水性保温材料可以用电热丝或其他常规工具切割加工，施工快捷简便；f、日后屋面检修不损材料，方便简单；g、采用了高效保温材料，符合建筑节能技术发展方向。
4、内保温复合节能墙体的优缺点及改进途径？答：①在这类墙体中，绝热材料被设置在外墙的内侧，通常用石膏板、饰面砖和混合沙浆等覆面作为保护层绝热材料的厚度应按当地的节能要求设计。
聚氨酯发泡保温送检要求
聚氨酯发泡保温材料的送检要求主要包括以下几个方面：
1.外观要求：样品应具有光洁、平整、无明显裂纹、气泡或脱
胶等缺陷，并应满足相关行业标准的外观要求。
2.物理性能测试：如密度、尺寸稳定性、吸水率等。
密度测试
可采用水浸法、千分天平法或其他测定方法；尺寸稳定性可通过热变形或热膨胀试验来进行测试；吸水率测试可采用浸水法或其他测量方法。
3.燃烧性能测试：根据国际、国家、行业或企业标准，进行可
燃性、燃烧性和热释放性测试。
可采用氧指数法、燃烧性能测试仪或其他测试设备进行测试。
4.热传导性能测试：通过热导仪、热流计、热电偶等测试设备，测量样品的热导率，以评估其保温性能。
5.力学性能测试：如抗压强度、抗拉强度等。
可采用万能材料
试验机、压缩试验机等设备进行测试。
6.化学性能测试：包括对有害物质含量的测试，如苯、甲醛、
氯离子等的测量，以及耐酸碱性、耐紫外线辐射等的测试。
以上为一般的聚氨酯发泡保温材料的送检要求，具体要求可能会因应用领域和相关行业标准而有所不同。
在进行送检时，应根据实际情况选择相应的测试项目，并按相关标准进行检测。
各种方法导热系数检测简介实验室常用的热传导性材料包括导热硅胶片、导热膏和导热塑料等，其导热系数测试方法主要有稳态热板法和激光闪射法。
国际通用标准为XXX（ASTM）的ASTM-D5470、ASTM-E1461和ASTM-E1530三种常用标准。
不同测试方法和标准得出的数据存在较大差异，其中ASTM-D5470与ASTM-E1461的测试值较为相近，国内生产导热硅胶片的企业主流采用ASTM-D5470标准，因为这种测试方式更能模拟实际使用状态，通过热阻反映导热系数。
ASTM-D5470采用稳态热流计法，对样品施加一定的热流量、压力和温度差，得到样品的导热系数，需要样品为较大的块体以获得足够的温度差。
ASTM-E1461采用激光闪射法，反映的是材料自身内部的热传导性，但没有考虑界面接触热阻的影响。
ASTM-E1530评定材料的耐传热性能，导热硅胶片领域一般用得较少，测出来的数据相对ASTM D5470和ASTM E1461的数据要大很多。
虽然测试标准一样，但不同设备测试出来的数据存在很大差异。
XXX生产的导热测试仪器可作为行业标杆，XXX就拥有这台德国进口的耐驰激光导热系数仪，已经为国内众多知名企业提供导热系数测试服务，数据可靠稳定。
其他测试厂商标榜的导热系数只能作为参考，还是需要按实际使用为准。
国外大多数导热材料生产厂家采用ASTM-D5470标准，因为这种测试方式更能模拟实际使用状态反映导热系数。
测量材料的热导率通常采用稳态法和动态法两种方法。
本测试仪采用稳态法测量不同材料的导热系数，设计简单，操作方便，具有典型性和实用性。
测量材料的导热系数是热学实验中的一个重要内容。
该测试仪器由加热器、数显温度表、数显计时器等组成，采用一体化设计。
其技术参数包括电源AC 220V，50HZ，热源为安全电压36V的加热铜块，测试材料包括硅橡胶、胶木板、金属铝、空气等，可检测粉状、颗粒状、胶状材料。
测量温度范围为室温～100℃，精度为±1℃；计时部分范围为0.1s～999.9s，分辨率为0.1s；导热系数测量精度为≤10%；试样尺寸为Φ13×（1-100）mm，导热系数测试范围为0.1～300w/m·k。
导热系数的测定方法导热系数测定方法是用于测量材料导热性能的一种方法，它反映了材料传热过程中导热性能的好坏。
导热系数（也称热传导系数）是指单位面积上单位温度梯度所传热量的大小，通常以W/(m·K）作为单位。
导热系数的测定对于材料的工程应用和科学研究有着重要意义。
导热系数的测定方法主要包括静态法和动态法两种。
静态法主要包括平板法、线热源法和电导率法；动态法主要包括热板法、热流法和横向热阻法。
下面将分别对这些测定方法进行详细介绍。
首先是静态法的测定方法。
平板法是一种常用的测定导热系数的方法，它通过测量在一个稳态条件下材料两侧的温度差及导热板上的热流量来计算导热系数。
具体实验步骤为：首先，将样品固定在一个热源上，使之与导热板接触，然后，在导热板上施加适当的热流，通过测量导热板上和样品两侧的温度差，计算出样品的导热系数。
线热源法是另一种常用的测定导热系数的方法，它通过测量样品上一点处的温升及与之相邻两点的温差来计算导热系数。
具体实验步骤为：首先，在样品中加热一条线热源，然后在与该热源相邻的两点处测量温度差，并测量热源上一点处的温升，通过计算这些数据可以得到样品的导热系数。
电导率法是一种通过测量导体的电阻来计算其导热系数的方法。
此方法适用于导电性能良好的材料，例如金属。
具体实验步骤为：首先，在样品上施加一个稳定的电流，然后测量样品两侧的电压差，并根据样品的几何尺寸计算出其电阻，进而得到导热系数。
其次是动态法的测定方法。
热板法是一种常用的动态法测定导热系数的方法，它通过测量热板上的温度变化来计算导热系数。
具体实验步骤为：首先，将样品夹在两块热板之间，并施加一个恒定的热流，然后通过测量热板上的温度变化，结合样品的几何尺寸和材料的热容量，计算出样品的导热系数。
热流法是一种通过测量固体材料上的传热流量来测定导热系数的方法。
具体实验步骤为：首先，在样品上施加一个恒定的热流，然后通过测量热流的大小和样品两侧的温度差，计算出样品的导热系数。
