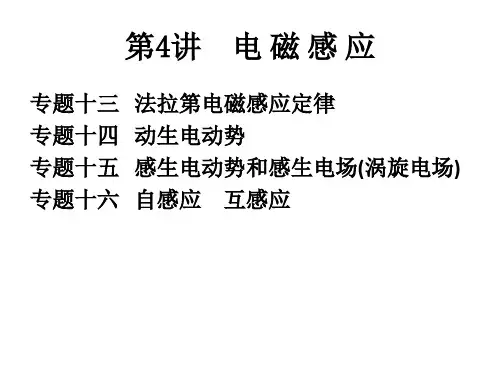

中学物理竞赛培训讲义第四讲电磁感应
- 格式:ppt
- 大小:371.00 KB
- 文档页数:15
高二物理竞赛资料——电磁感应(一)楞次定律的理解和应用【例1】如图所示,ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导线框,当滑动变阻器的滑片P 自左向右滑动时,从纸外向纸里看,线框ab 将( )A.保持静止不动 B.逆时针转动 C.顺时针转动D.发生转动,但电源极性不明,无法确定转动方向(二)电磁感应中的电路问题【例2】如图所示,在倾角为300的光滑斜面上固定一光滑金属导轨CDEFG ,OH ∥CD ∥FG ,∠DEF =600,L AB OE FG EF DE CD ======21.一根质量为m 的导体棒AB 在电机牵引下,以恒定速度v 0沿OH 方向从斜面底端开始运动,滑上导轨并到达斜面顶端,AB ⊥OH .金属导轨的CD 、FG 段电阻不计,DEF 段与AB 棒材料与横截面积均相同,单位长度的电阻为r , O 是AB 棒的中点,整个斜面处在垂直斜面向上磁感应强度为B 的匀强磁场中.求:(1)导体棒在导轨上滑动时电路中电流的大小;(2)导体棒运动到DF 位置时AB 两端的电压.(三)电磁感应中的动力学问题【例3】如图所示,abcd 为质量M =2 kg 的导轨,放在光滑绝缘的水平面上,另有一根重量m =0.6 kg 的金属棒PQ 平行于bc 放在水平导轨上,PQ 棒左边靠着绝缘的竖直立柱ef (竖直立柱光滑,且固定不动),导轨处于匀强磁场中,磁场以cd 为界,左侧的磁场方向竖直向上,右侧的磁场方向水平向右,磁感应强度B 大小都为0.8 T.导轨的bc 段长L =0.5 m ,其电阻r =0.4Ω,金属棒PQ 的电阻 R =0.2Ω,其余电阻均可不计.金属棒与导轨间的动摩擦因数μ=0.2.若在导轨上作用一个方向向左、大小为F =2 N 的水平拉力,设导轨足够长,重力加速度g 取 10 m/s 2,试求:(1)导轨运动的最大加速度;(2)导轨的最大速度;(3)定性画出回路中感应电流随时间变化的图线.(四)电磁感应中的能量问题【例4】如图所示,固定的水平光滑金属导轨,间距为L,左端接有阻值为R的电阻,处在方向竖直、磁感应强度为B的匀强磁场中,质量为m的导体棒与固定弹簧相连,放在导轨上,导轨与导体棒的电阻均可忽略.初始时刻,弹簧恰处于自然长度,导体棒具有水平向右的初速度v0.在沿导轨往复运动的过程中,导体棒始终与导轨垂直并保持良好接触.(1)求初始时刻导体棒受到的安培力。
电磁感应【拓展知识】1.楞次定律的推广 (1)阻碍原磁通量的变化; (2)阻碍(导体的)相对运动; (3)阻碍原电流的变化。
2.感应电场与感应电动势磁感应强度发生变化时,在磁场所在处及周围的空间范围内,将激发感应电场。
感应电场不同于静电场:(1)它不是电荷激发的,而是由变化的磁场所激发;(2)它的电场线是闭合的,没有起止点。
而静电场的电场线是从正电荷出发终止于负电荷;(3)它对电荷的作用力不是保守力。
如果变化的磁场区域是一个半径为R 的圆形,则半径为r 的回路上各点的感应电场的场强大小为⎪⎪⎩⎪⎪⎨⎧∆∆∙≤∆∆∙=.,2;,22R r tB r R R r tBr E 方向沿该点的切线方向。
感应电场作用于单位电荷上的电场力所做的功就是感应电动势。
【试题赏析】1.如图所示,在一无限长密绕螺线管中,其磁感应强度随时间线性变化(tB∆∆=常数),求螺线管内横截面上直线段MN 的感应电动势。
已知圆心O 到MN 的距离为h 、MN 的长为L 以及tB∆∆的大小。
解:求感生电动势有两种方法。
(1)根据电动势的定义:某一线段上的感生电动势等于感生电场搬运单位正电荷沿此段运动时所做的功。
在MN 上任选一小段l ∆,O 点到l ∆距离为r ,l ∆处的感E如图4-4-8所示,与l ∆的夹角为θ,感生电场沿l ∆移动单位正电荷所做的功为θ∆=∆cos l E A 感, 而t B r E ∆∆=2感则θ∆⋅∆∆=∆cos 2l t Br A而 h r =θcos故 lt B h A ∆∆∆=∆2把MN 上所有l ∆的电动势相加,t Bhl l t B ∆∆=∆∆∆=ε∑2121(2)用法拉第定律求解。
连接OM ,ON ,则封闭回路三角形OMN 的电动势等于其所包围的磁通量的变化率。
lhBBS 21==Φ t B hlt ∆∆=∆∆Φ=ε21OM 和ON 上各点的感生电场感E均各自与OM 和ON 垂直,单位正电荷OM 和ON上移动时,感生电场的功为零,故OM 和ON 上的感生电动势为零,封闭回路OMNO 的电动势就是MN 上的电动势。
