压水堆反应堆堆芯

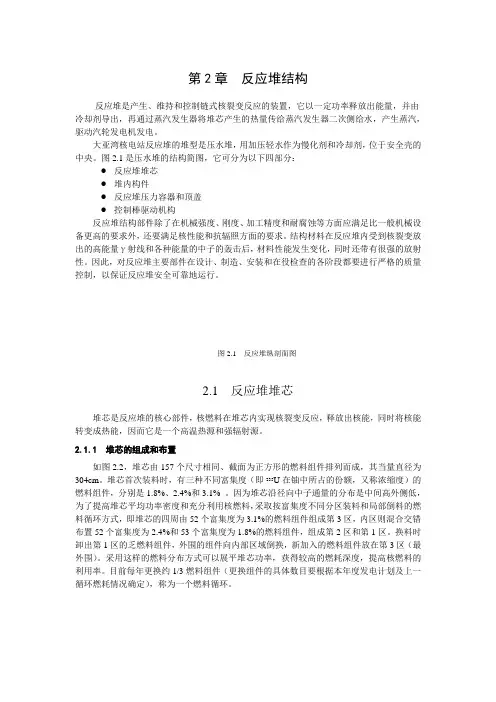

第2章反应堆结构反应堆是产生、维持和控制链式核裂变反应的装置，它以一定功率释放出能量，并由冷却剂导出，再通过蒸汽发生器将堆芯产生的热量传给蒸汽发生器二次侧给水，产生蒸汽，驱动汽轮发电机发电。

大亚湾核电站反应堆的堆型是压水堆，用加压轻水作为慢化剂和冷却剂，位于安全壳的中央。

图2.1是压水堆的结构简图，它可分为以下四部分：●反应堆堆芯●堆内构件●反应堆压力容器和顶盖●控制棒驱动机构反应堆结构部件除了在机械强度、刚度、加工精度和耐腐蚀等方面应满足比一般机械设备更高的要求外，还要满足核性能和抗辐照方面的要求。

结构材料在反应堆内受到核裂变放出的高能量γ射线和各种能量的中子的轰击后，材料性能发生变化，同时还带有很强的放射性。

因此，对反应堆主要部件在设计、制造、安装和在役检查的各阶段都要进行严格的质量控制，以保证反应堆安全可靠地运行。

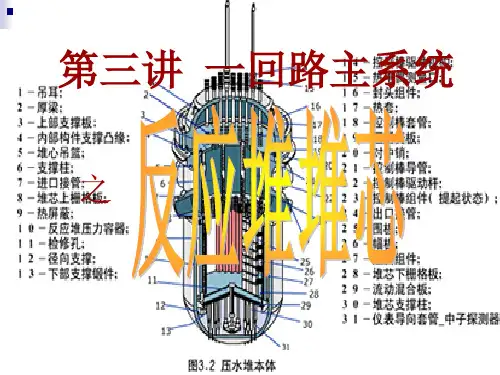

图2.1 反应堆纵剖面图2.1 反应堆堆芯堆芯是反应堆的核心部件，核燃料在堆芯内实现核裂变反应，释放出核能，同时将核能转变成热能，因而它是一个高温热源和强辐射源。

2.1.1 堆芯的组成和布置如图2.2，堆芯由157个尺寸相同、截面为正方形的燃料组件排列而成，其当量直径为304cm。

堆芯首次装料时，有三种不同富集度（即235U在铀中所占的份额，又称浓缩度）的燃料组件，分别是1.8%、2.4%和3.1% 。

因为堆芯沿径向中子通量的分布是中间高外侧低，为了提高堆芯平均功率密度和充分利用核燃料，采取按富集度不同分区装料和局部倒料的燃料循环方式，即堆芯的四周由52个富集度为3.1%的燃料组件组成第3区，内区则混合交错布置52个富集度为2.4%和53个富集度为1.8%的燃料组件，组成第2区和第1区。

换料时卸出第1区的乏燃料组件，外围的组件向内部区域倒换，新加入的燃料组件放在第3区（最外围）。

采用这样的燃料分布方式可以展平堆芯功率，获得较高的燃耗深度，提高核燃料的利用率。

目前每年更换约1/3燃料组件（更换组件的具体数目要根据本年度发电计划及上一循环燃耗情况确定），称为一个燃料循环。

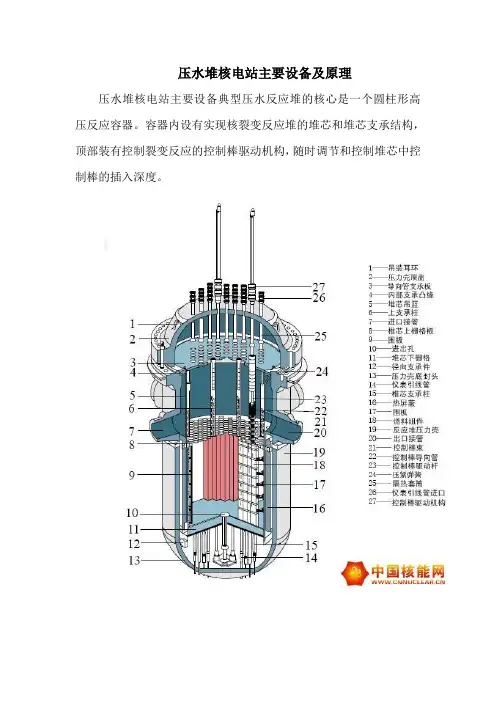

压水堆核电站主要设备及原理压水堆核电站主要设备典型压水反应堆的核心是一个圆柱形高压反应容器。

容器内设有实现核裂变反应堆的堆芯和堆芯支承结构，顶部装有控制裂变反应的控制棒驱动机构，随时调节和控制堆芯中控制棒的插入深度。

堆芯是原子核反应堆的心脏，链式裂变反应就在这里进行。

它由核燃料组件、控制棒组件和既作中子慢化剂又作为冷却剂的水组成。

堆内铀-235核裂变时释放出来的核能迅速转化为热量，热量通过热传导传递到燃料棒表面，然后，通过对流放热，将热量传递给快速流动的冷却水（冷却剂），使水温升高，从而由冷却水将热量带出反应堆，再通过一套动力回路将热能转变为电能。

压水堆核电站原理：由反应堆释放的核能通过一套动力装置将核能转变为蒸汽的动能，进而转变为电能。

该动力装置由一回路系统，二回路系统及其他辅助系统和设备组成。

原子核反应堆内产生的核能，使堆芯发热，高温高压的冷却水在主冷却泵驱动下，流进反应堆堆芯，冷却水温度升高，将堆芯的热量带至蒸汽发生器。

蒸汽发生器一次侧再把热量传递给管子外面的二回路循环系统的给水，使给水加热变成高压蒸汽，放热后的一次侧冷却水又重新流回堆芯。

这样不断地循环往复，构成一个密闭的循环回路。

一回路系统主要设备除反应堆外，还有蒸汽发生器、冷却剂主泵机组、稳压器及主管道等。

一回路示意图稳压器结构图冷却剂主泵结构图二回路中蒸汽发生器的给水吸收了一回路传来的热量变成高压蒸汽，然后推动汽轮机，带动发电机发电。

做功后的乏汽在冷凝器内冷却而凝结成水，再由给水泵送至加热器，加热后重新返回蒸汽发生器，再变成高压蒸汽推动汽轮发电机作功发电。

这样构成第二个密闭循环回路。

二回路系统由蒸汽发生器二次侧、汽轮机、发电机、冷凝器、凝结水泵、给水泵、给水加热器和中间汽水分离再热器等设备组成。

汽轮发电机机组是二回路系统的主要设备。

它由饱和汽轮机、发电机、冷凝器和中间汽水分离加热器组成。

汽轮机是单轴、四缸六排汽、冷凝式饱和蒸汽轮机。

压水堆核电站组成上一条新闻核安全名词解释下一条新闻核电站的控制调节与安全保护enterlsb转载|栏目：电力规范| 2007-08-06 23:12:09.42 | 阅读433 次压水堆核电站由压水堆、一回路系统和二回路系统三个主要部分组成。

2-1 压水堆主要部件2-1-1 堆芯堆芯结构是反应堆的核心构件，在这里实现核裂变反应，核能转化为热能；同时它又是强放射源。

因此堆芯结构的设计是反应堆本体结构设计的重要环节之一。

压水堆堆芯由若干个正方形燃料组件组成，这些组件按正方形稠密栅格大致排列成一个圆柱体。

用富集度为2%—4.4%的低富集铀为燃料。

所有燃料组件在机械结构和几何形状上完全一致，以简化装卸料操作和降低燃料组件制造成本。

燃料组件采用17×17根棒束，其中除少数插花布置的控制棒导向管外都是燃料棒。

棒束外面无组件盒，以减少中子俘获损失和便于相邻组件水流的横向交混。

图2—1（a）表示压水堆堆芯横剖面图，图2—1(b)表示压水堆燃料组件。

图2-1(a) 压水堆堆芯横剖面图图2-1(b) 压水堆燃料组件燃料棒的芯体由烧结的二氧化铀陶瓷芯块叠置而成。

烧结二氧化铀的耐腐蚀性、热稳定性和辐照稳定性都好，能保证为经济性所要求的>50000MW.d/tu的单棒最大燃耗深度。

燃料棒包壳采用吸收中子少的锆合金以降低燃料富集度。

燃料棒全长2.5—3.8M，用6—11个镍基合金或锆合金制的定位格架固定其位置。

定位格架燃料组件全长按等距离布置以保持燃料棒间距并防止由水力振动引起的横向位移。

堆芯一般分为三区，在初始堆芯中装入三种不同富集度的燃料，将最高富集度的燃料置于最外区，较低富集度的两种燃料按一定布置方式装入中区和内区，以尽量展平中子通量。

第一个运行周期由于全部都是新燃料而比后备反应性在运行周期间将随着可燃物的消耗逐渐释放出来。

第一个运行周期的长度一般为1.3—1.9年。

以后每年换一次料，将1/3或1/4堆芯用新燃料替换，同时将未燃尽的燃料组件作适应的位置倒换以求达到最佳的径向中子通量分布，倒换方案由燃料管理设计程序制定。

压水堆核电站的发电原理把热能带出，在蒸汽发生器内产生蒸汽，蒸汽推动汽轮机带动发电机发电。

一回路反应堆堆芯因核燃料裂变产生巨大的热能，由主泵泵入堆芯的水被加热成327度、155个大气压的高温高压水，高温高压水流经蒸汽发生器内的传热U型管，通过管壁将热能传递给U型管外的二回路冷却水，释放热量后又被主泵送回堆芯重新加热再进入蒸汽发生器。

水这样不断地在密闭的回路内循环，被称为一回路。

二回路蒸汽发生器U型管外的二回路水受热从而变成蒸汽，推动汽轮发电机做功，把热能转化为电力：做完功后的蒸汽进入冷凝器冷却，凝结成水返回蒸汽发生器，重新加热成蒸汽。

这样的汽水循环过程，被称为二回路。

三回路三回路使用海水或淡水，它的作用是在冷凝器中冷却二回路的蒸汽使之变回冷凝水。

什么是核燃料?核燃料是可在核反应堆中通过核裂变产生核能的材料，是铀矿石经过开采、初加工、铀转化、铀浓缩，进而加工成核燃料元件。

压水堆核电站用的是浓度为3%左右的核燃料（铀一235）。

大亚湾核电站的核反应堆内有157个核燃料组件，每个组件由1717根燃料棒组成。

燃料棒由烧结二氧化铀芯块装入锆合金管中封焊构成。

一个燃料组件中有一束控制棒，控制核裂变反应。

利用核能生产电能的电厂称为核电厂。

由于核反应堆的类型不同，核电厂的系统和设备也不同。

压水堆核电厂主要由压水反应堆、反应堆冷却剂系统（简称一回路）、蒸汽和动力转换系统（又称二回路）、循环水系统、发电机和输配电系统及其辅助系统组成，其流程原理如图 2.1所示。

通常将一回路及核岛辅助系统、专设安全设施和厂房称为核岛。

二回路及其辅助系统和厂房与常规火电厂系统和设备相似，称为常规岛。

电厂的其他部分，统称配套设施。

实质上，从生产的角度讲，核岛利用核能生产蒸汽，常规岛用蒸汽生产电能。

反应堆冷却剂系统将堆芯核裂变放出的热能带出反应堆并传递给二回路系统以产生蒸汽。

通常把反应堆、反应堆冷却剂系统及其辅助系统合称为核供汽系统。

现代商用压水堆核电厂反应堆冷却剂系统一般有二至四条并联在反应堆压力容器上的封闭环路（见图2.2）。

我国压水堆核电站主要设备及原理完整文档(可以直接使用，可编辑完整文档，欢迎下载）压水堆核电站主要设备及原理压水堆核电站主要设备典型压水反应堆的核心是一个圆柱形高压反应容器。

容器内设有实现核裂变反应堆的堆芯和堆芯支承结构，顶部装有控制裂变反应的控制棒驱动机构，随时调节和控制堆芯中控制棒的插入深度。

堆芯是原子核反应堆的心脏，链式裂变反应就在这里进行。

它由核燃料组件、控制棒组件和既作中子慢化剂又作为冷却剂的水组成。

堆内铀-235核裂变时释放出来的核能迅速转化为热量，热量通过热传导传递到燃料棒表面，然后，通过对流放热，将热量传递给快速流动的冷却水（冷却剂），使水温升高，从而由冷却水将热量带出反应堆，再通过一套动力回路将热能转变为电能。

压水堆核电站原理：由反应堆释放的核能通过一套动力装置将核能转变为蒸汽的动能，进而转变为电能。

该动力装置由一回路系统，二回路系统及其他辅助系统和设备组成。

原子核反应堆内产生的核能，使堆芯发热，高温高压的冷却水在主冷却泵驱动下，流进反应堆堆芯，冷却水温度升高，将堆芯的热量带至蒸汽发生器。

蒸汽发生器一次侧再把热量传递给管子外面的二回路循环系统的给水，使给水加热变成高压蒸汽，放热后的一次侧冷却水又重新流回堆芯。

这样不断地循环往复，构成一个密闭的循环回路。

一回路系统主要设备除反应堆外，还有蒸汽发生器、冷却剂主泵机组、稳压器及主管道等。

一回路示意图稳压器结构图冷却剂主泵结构图二回路中蒸汽发生器的给水吸收了一回路传来的热量变成高压蒸汽，然后推动汽轮机，带动发电机发电。

做功后的乏汽在冷凝器内冷却而凝结成水，再由给水泵送至加热器，加热后重新返回蒸汽发生器，再变成高压蒸汽推动汽轮发电机作功发电。

这样构成第二个密闭循环回路。

二回路系统由蒸汽发生器二次侧、汽轮机、发电机、冷凝器、凝结水泵、给水泵、给水加热器和中间汽水分离再热器等设备组成。

汽轮发电机机组是二回路系统的主要设备。

它由饱和汽轮机、发电机、冷凝器和中间汽水分离加热器组成。
