编号：版本号：高速铁路四跨绝缘锚段关节检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路四跨绝缘锚段关节检修作业指导书1 适用范围1.1本作业指导书适用于高速铁路四跨绝缘锚段关节的检测、全面检查保养。
1.2检测周期：12个月；检查保养周期：12个月。
2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.5设计文件和安装图3检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对设备检修过程中存在的关键安全风险提示如下：4.1 在接触网并行区段作业时，执行V形天窗作业相关安全措施。
4.2 绝缘锚段关节须在断口处用短封线将断口短接，方能开始检修作业。
4.3 作业人员不宜位于线索受力方向的反侧，并采取防止线索滑脱的措施；在曲线区段进行接触网悬挂的调整工作时，要有防止线索滑脱的后备保护措施。
4.4 曲线超高地段，使用车梯配合作业时，车梯要有防倾倒措施；作业车配合作业时，超高大于120mm地段禁止使用平台检修。
5 作业流程图1 四跨绝缘关节检修流程图6 工具、材料和人员要求表1：人员要求表2：携带工具表3：材料准备7 作业内容及标准7.1 外观检查7.1.1腕臂底座外观检查各零配件应齐全，连接螺栓应无缺失、锈蚀等现象，底座与支柱安装牢固，焊接点应无脱焊、锈蚀现象，双腕臂底座应无扭曲、变形等现象。
高速铁路接触网关节式电分相改造施工工法高速铁路接触网关节式电分相改造施工工法一、前言：高速铁路是现代交通运输的重要组成部分，而接触网是高速铁路供电系统中的重要部件。
然而，在高速铁路运营中，为了满足更高的供电负荷和能源利用效率的需求，往往需要对接触网进行改造和升级。
本文将介绍一种常用的工法，即高速铁路接触网关节式电分相改造施工工法。
该工法通过采用新型的关节式电分相改造装置，可以提高接触网的供电稳定性和可靠性。
二、工法特点：关节式电分相改造施工工法具有以下几个特点：1. 可大幅度减少施工工期：采用了关节式装置，可以最大限度地减少接触网的拆除和重建工作，从而缩短施工工期。
2. 提高供电稳定性：关节式电分相改造装置能够减少电源侧的功角差，降低供电系统电压波动，从而提高供电稳定性和可靠性。
3. 降低施工难度和风险：通过采用新型的施工工法，可以减少施工过程中的人力和物力投入，降低施工风险，提高施工效率。
三、适应范围：关节式电分相改造施工工法适用于高速铁路接触网的改造和升级工程，特别是需要提高供电稳定性和可靠性的线路。
四、工艺原理：该工法的工艺原理是通过在接触网中引入关节式电分相改造装置，将接触网分成若干个相邻的电段，并通过可变电容器和可编程控制器来实现每个电段的独立供电。
这样做的目的是降低供电系统的功角差，减少电流的集中流过电缆集中接地网，提高供电系统的稳定性和可靠性。
五、施工工艺：1. 施工准备阶段：进行工地布置和设备调试，准备施工所需的人员和材料。
2. 布线设置阶段：根据接触网的设计要求，在施工区域内进行布线设置，包括电缆敷设和接口连接。
3. 关节式电分相改造装置安装阶段：根据设计要求，安装关节式电分相改造装置及其相关设备。
5. 调试阶段：对施工完成的接触网进行调试，包括给每个电段独立供电，测试供电稳定性和可靠性。
6. 施工验收阶段：根据完成的施工工程进行验收，确保施工质量符合设计要求。
六、劳动组织：施工过程中，需要配备足够数量的工人和技术人员，确保施工工作的顺利进行。
浅谈接触网三断口八跨锚段关节式电分相技术赵小乐;张宪;李晓雷【摘要】随着我国电气化铁路的发展,接触网技术在不断地更新.电分相技术由器件式分相发展至今天的锚段关节式分相,逐步完善了电分相技术.重点介绍了三断口八跨锚段关节式电分相的结构、线索关系及中性无电区与机车取流的双弓间距关系.【期刊名称】《铁道建筑技术》【年(卷),期】2010(000)007【总页数】3页(P22-23,29)【关键词】接触网;电分相;锚段关节【作者】赵小乐;张宪;李晓雷【作者单位】中铁建电气化局集团第二工程有限公司,太原,030023;中铁建电气化局集团第二工程有限公司,太原,030023;中铁建电气化局集团第二工程有限公司,太原,030023【正文语种】中文【中图分类】U225.441 引言我国最早采用的分相模式是由 3组绝缘部件构成。
从广深高速铁路第一次应用锚段关节式电分相以来,锚段关节式电分相技术日趋成熟,并被广泛应用在各条电气化铁路上。
国家电气化铁路大力发展,既有铁路电气化改造,锚段关节式电分相将会更广泛地出现在电气化施工中。
在以往使用中,八跨分相多采用两个五跨绝缘锚段关节叠加的方式,近年一种新的分相模式——三断口八跨锚段关节电分相被广泛应用于铁路电气化建设中。
本文中主要分析三断口八跨分相与传统分相相比的优点。
2 传统分相2.1 传统分相结构分析传统分相绝缘器由三块相同的绝缘元件组成。
绝缘元件由环氧树脂玻璃层压制而成,表面涂以有机硅油,每块长 1 800mm、宽 25mm、高 60 mm,其地面有斜槽,以增加表面长度。
绝缘元件是不带电的,称为中性区。
中性区是考虑到机车双弓升起时不至于短路不同相接触网而设置的一定距离的无电区段。
承力索上对应安装的绝缘元件是悬式绝缘子串。
后将绝缘元件用分段绝缘器代替。
其安装位置见图 1。
图1 分段绝缘器安装1992年 9月 1日起实行的《中华人民共和国铁路技术管理规程》中,对分相绝缘器中性区的长度作了重新规定,即由原来的 18 m改进为 30m,以适应新型电力机车的投运和铁路运能力的需求。
高速电气化铁路的接触网电分相形式探讨鞠静梅【摘要】随着列车速度的大幅度提高,器件式电分相对电力机车受电弓冲击大(俗称硬点)成为困扰我国电气化铁路提速改造的主要问题之一.根据目前关节式电分相存在问题,提出一种新型的3个绝缘锚段关节双中性段关节式电分相形式,有效克服目前双锚段关节单中性段关节式电分相存在的问题,可较好解决关节式电分相对电力机车受电弓多弓运行条件的限制.【期刊名称】《铁道标准设计》【年(卷),期】2007(000)009【总页数】3页(P80-82)【关键词】高速电气化铁路;接触网;电分相【作者】鞠静梅【作者单位】中铁十三局集团有限公司,天津,300232【正文语种】中文【中图分类】U225随着列车速度的大幅度提高，器件式电分相对电力机车受电弓冲击大(俗称硬点)成为困扰我国电气化铁路提速改造的主要问题之一。
锚段关节式电分相(以下简称关节式电分相)由2个绝缘锚段关节组成，消除了器件式电分相存在的硬点大问题，在我国新建电气化铁路及提速改造中被普遍采用。
广深、武广、哈大、京秦、宁西线等铁路电气化改造均采用了关节式电分相，正在建设中的胶济、郑徐、浙赣线以及计划建设中的京沪、武广、郑西高速客运专线也计划采用关节式电分相。
目前，世界大多数国家的高速电气化铁路电分相也均采用该种形式。
笔者根据目前关节式电分相存在问题及意大利罗马—那不勒斯(Rome-Naples)高速电气化铁路采用的电分相设计原理，提出一种新型的3个绝缘锚段关节双中性段关节式电分相形式，能更好解决关节式电分相对电力机车受电弓多弓运行条件的限制。
笔者建议，尽快在我国新建电气化铁路和提速改造中采用，实现接触网电分相改造的跨越式发展。
1 目前采用的关节式电分相存在的主要问题(1)绝缘锚段关节有三跨、四跨和五跨3种形式，锚段关节跨距长度不同，2个关节的衔接布置也有多种方式，关节式电分相存在四跨、五跨、七跨、八跨、九跨、十跨、十二跨等多种形式，中性区距离也长短不一。

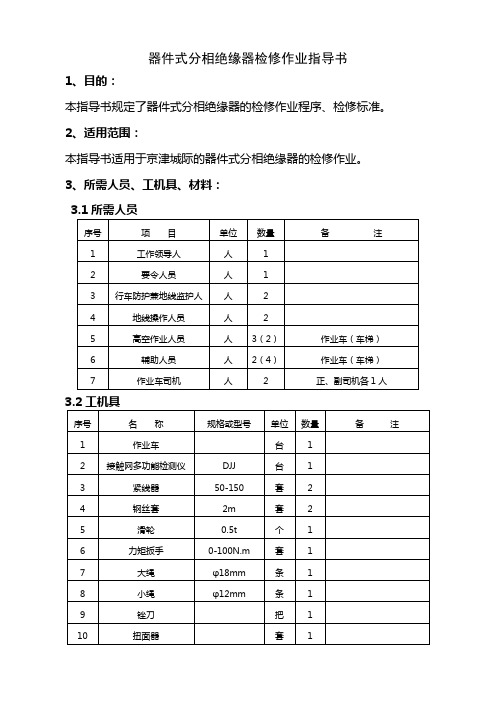

器件式分相绝缘器检修作业指导书1、目的：本指导书规定了器件式分相绝缘器的检修作业程序、检修标准。
