初中物理作图题专项训练

初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。

（要求标明法线以及平面镜与水平地面的夹角)3。

画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。

5.完成图中光线通过各透镜前或后的光路。

6。

在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。

8。

如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。

10。

如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。

11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。

如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。

(滑轮重及摩擦不计）2。

小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。

3。

一个重为20N的气球,在空中匀速下降。

请在图中画出气球所受重力的图示。

4。

在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。

5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。

用力的图示法把物体的重力和物体对斜面的压力表示出来。

6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。

7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。

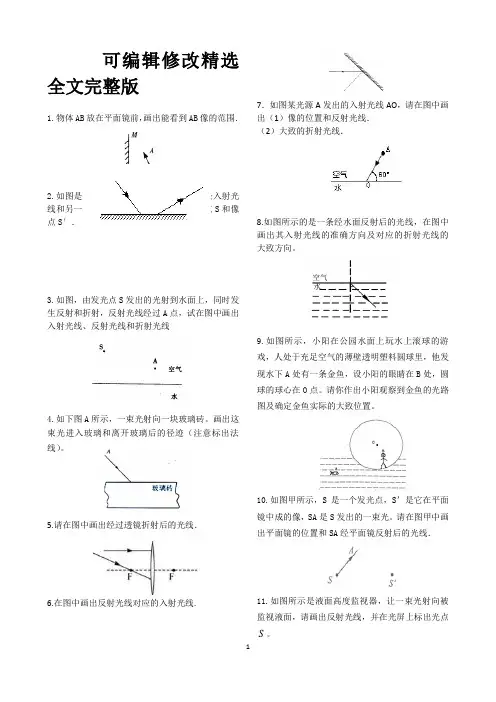

空气 水可编辑修改精选全文完整版1.物体AB 放在平面镜前，画出能看到AB 像的范围．2.如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S′．3.如图，由发光点S 发出的光射到水面上，同时发生反射和折射，反射光线经过A 点，试在图中画出入射光线、反射光线和折射光线4.如下图A 所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

5.请在图中画出经过透镜折射后的光线．6.在图中画出反射光线对应的入射光线.7．如图某光源A 发出的入射光线AO ，请在图中画出（1）像的位置和反射光线． （2）大致的折射光线．8.如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。

9.如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A 处有一条金鱼，设小阳的眼睛在B 处，圆球的球心在O 点。

请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。

10.如图甲所示，S 是一个发光点，S’是它在平面镜中成的像，SA 是S 发出的一束光。

请在图甲中画出平面镜的位置和SA 经平面镜反射后的光线．11.如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光点S 。

12.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．13.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

14.如图所示，是一束从水中斜射入空气中的光线，请在图中画出它的反射光线和大致的折射光线方向；并标出折射角α。

15.如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

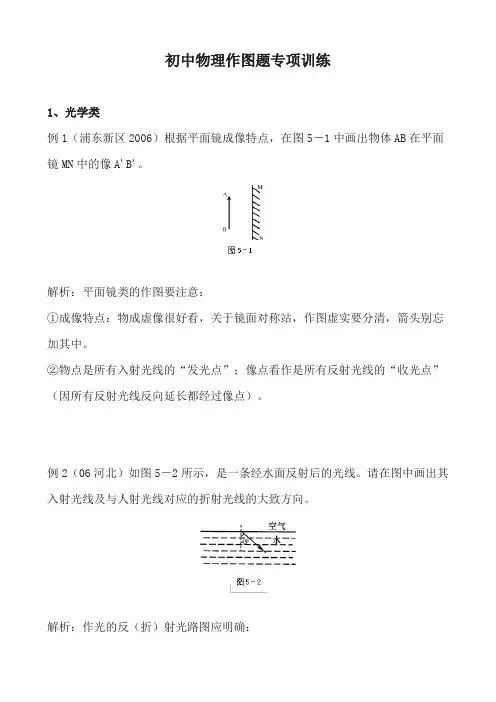

初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2（06河北）如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

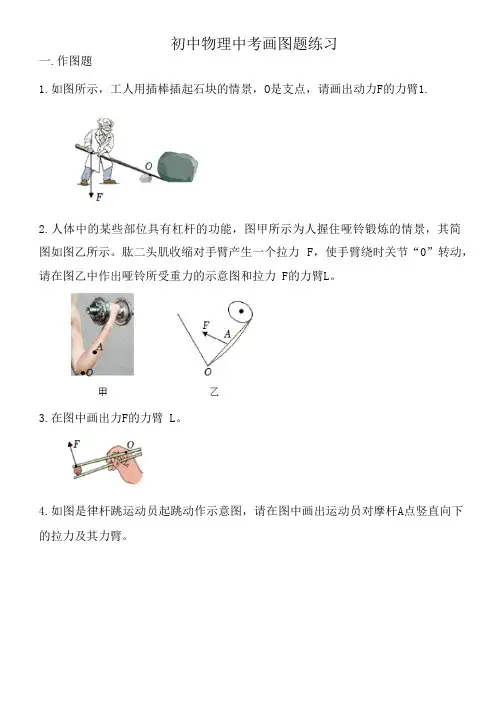

初中物理中考画图题练习
一.作图题
1.如图所示，工人用插棒插起石块的情景，O是支点，请画出动力F的力臂1.
2.人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。

肱二头肌收缩对手臂产生一个拉力F，使手臂绕时关节“0”转动，请在图乙中作出哑铃所受重力的示意图和拉力 F的力臂L。

3.在图中画出力F的力臂 L。

4.如图是律杆跳运动员起跳动作示意图，请在图中画出运动员对摩杆A点竖直向下的拉力及其力臂。

5.图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F₂为作用在点B的阻力，请在
图乙中画出：
(1) 在A 点旋加的最小动力 F₁及动力臂 l₁。

(2) 阻力臂l₂。

6.如图甲是用于消毒的手压喷壶，图乙是其结构示意图，O点为支点，请在A点画出最小动力F。

7.如图甲是打开的床柜，床板被液压杆支撑着，可以看作一个杠杆，如图乙。

O是支点。

F₂是液压杆作用在A点的阻力，请你在图乙中画出F₂的力臂及合上床板时所需的最小动力 F₁的示意图。

(不计床板的重力)
8.如图为按压式订书机，乙图是该订书机工作时杠杆原理的简化图，O为支点，请画出作用在A点的最小动力F₁及力臂。

9.如图甲是一种蔬菜挤水器，把蔬菜放在漏水器中，向下压手柄，能将菜里的水分挤出。

其手柄可看杠杆，图乙是其简化的示意图，图中O 为支点，F 是其受到的阻力。

在图乙中画出:
(1)阻力F2对应的阻力臂12。

(2)在A点施加的最小动力F的示意图及F的力臂1。

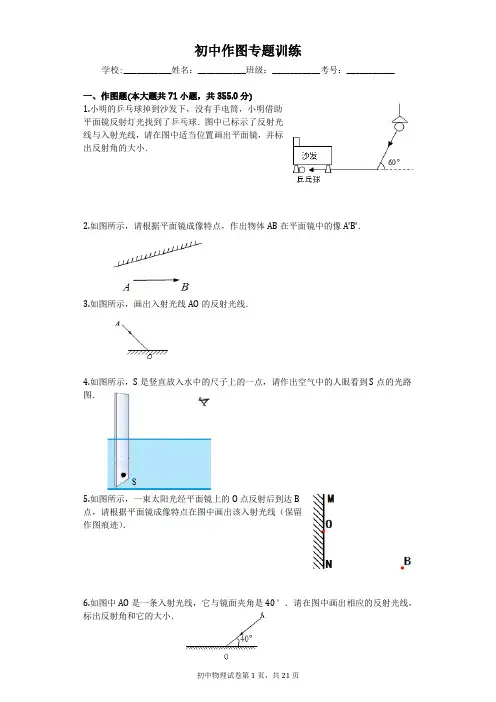

初中作图专题训练学校:___________姓名：___________班级：___________考号：___________ 一、作图题(本大题共71小题，共355.0分)1.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标示了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．2.如图所示，请根据平面镜成像特点，作出物体AB在平面镜中的像A'B'．3.如图所示，画出入射光线AO的反射光线．4.如图所示，S是竖直放入水中的尺子上的一点，请作出空气中的人眼看到S点的光路图．5.如图所示，一束太阳光经平面镜上的O点反射后到达B点，请根据平面镜成像特点在图中画出该入射光线（保留作图痕迹）．6.如图中AO是一条入射光线，它与镜面夹角是40°．请在图中画出相应的反射光线，标出反射角和它的大小．7.如图所示入射光线与平面镜成30°角，请画出反射光线并标出反射角．8.在图1中作出物体AB在平面镜中所成的像并完成如图2所示透镜的光路图．9.根据光的反射定律画出入射光线，标出入射角及其度数．10.如图所示，画出反射光线并标出反射角的大小．11.如图所示，用平面镜成像特点画出线段AB经平面镜所成的像．12.作出如图所示中光线从玻璃一端射向另一端两次折射的光路图．13.如图，确定平面镜的位置．14.如图所示，画出它的像．15.条光线照射在面上，图所示，在图画出它的反射光线并标出反射角的位及大小．要求：直尺规作图．16.如图所示，ab是镜前点光S发出光线经平面镜反射后的两条光线在答题卡的图中根据反射光线a、b点光源的位．17.光L射某面上使其沿水平方向传，如图所示．请在图中画出需平的位置（要保留必要的作图痕迹）18.图，一束射入水中在水底形成光斑出水中的折射．19.如图所示，S′为发光点S在平面镜MN中的像．若S发出的一条光线SA经平面镜反射后经过P点．请在图中找出发光点S的位置，并画出入射光线SA．20.如图所示，一条光线从空气斜射入水中，既有反射也有折射，请画出反射光线和折射光线．21.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图．22.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图．23.在图中画出入射光线的反射光线，并标出入射角的大小．24.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜．25.如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线．26.如图所示，Sˊ为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请在S和Sˊ之间画出平面镜MN，并完成光线SA的光路．27.如图所示，MN是平面镜，O1B、O2C是点光源S发出的两条光线经平面镜反射后的两条光线，用作图法确定点光源S的位置．28.根据下列图中的入射光线或折射光线，在图中分别作出相应的折射光线或入射光线．29.如图所示，请画出入射光线a、b、c经过透镜后的折射光线．30.如图所示，一束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数．31.完成图中的光路图．32.完成如图的光路图．33.完成下列光线经过透镜的光路图．34.完成下图中的光路图．35.画出中的B的射光线AO的折射光线．36.根据光通过透镜前后的方向，在如图中的虚框内画上适当类型的透镜．37.根据图（a）和（b）中光通过透镜前后的方向，在图中填上适当类型的透镜．38.请在图中按照安全用电的要求将电灯、开关连接进家庭电路中．39.按要求完成下列作图．（1）在图1中画出入射光线AO折射光线（大概位置）和反射光线；（2）小磁针静止时的指向如图2所示，请标出通电螺线螺线管的N、S极和电流方向．40.请记录下列量具所测物理量的数值和按要求完成下列作图：（1）图1中电压表的示数为______ V．（2）请根据安全用电原则在图2中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．41.根据图1中实物图，在图2虚线框内画出它的电路图．42.请将带开关的螺丝口灯泡和三孔插座正确接入如图所示的电路中．43.请按安全用电的原则，用笔画线代替导线将图中插座、开关和照明灯连入家庭电路中，使它们都能正常工作．44.根据图中的实物连接图，请在方框内画出电路图．45.按照要求在方框中画出符合题意的电路图，并连接相应实物图，要求：S1只能控制红灯，S2只能控制绿灯46.由小磁针静止时的指向，在螺线管的N、S极和源的“+”、“-”．47.用笔画代替导线完成图1中电路的实物连接．要求：两灯串联，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图．48.在图中，根据通电螺线管的N极，画出磁感线的方向，标出小磁针的N、S极及电源的正、负极．49.探究“并联电路电流规律”的实验如下：（1）在如图1所示的实物中，用笔画线代替导线连接好电路．要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）（2）请在图2虚线框内按实物图画出相应的电路图．50.根据如图所示的实物图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）51.根据下面实物图，在方框内画出电路图．52.如图所示，根据图中通电螺线管的磁感线方向，判断并标明通电螺线管的磁极和电源正负极．53.画出甲中入射光线的折线．标图丙中静止在电螺丝管右小磁针的、S．用画代替线，将电灯和关连接到图丁的路中．54.如所示是一已知S极的通电螺线管在图中标出通电螺线管外部感（虚）的向和电源的正、极．55.如图所示的器材，要求灯L1和L2组成并联电路，电流表测L1的电流，电压表测L2两端的电压．请先连接实物电路图，然后画出电路图．56.如图中给出了几种元件，在图中用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮．57.将图中的元件连接起来，其中灯炮L1与L2串联，电压表V1测L1两端的电压，电压表V2测L1与L2串联后两端的电压．58.如图所示，现有一个电池组、滑动变阻器、开关（总开关）和两盏电灯，请你连接好符合下面要求的电路：L1的亮度不变，L2的亮度可调节．59.在如图中，标出磁感线方向、小磁针的N极和电源的正、负极．60.闭合开关，小磁针静止后的指向如图所示，请标出螺线管的S极和电源的正极．61.请在图中，标出小磁针的N、S极及通电螺线管周围的磁感线方向．62.如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极．63.在图中标出磁感线的方向和小磁针的N极和S极．64.如图所示，根据闭合开关后小磁针N极静止时的指向，标出电源的正极，并用箭头标出磁感线的方向．65.根据图中小磁针静止时的指向，标出通电螺线管的“N”、“S”极和电源的“+”、“-”极．66.请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极．67.如图所示，根据图中磁感线方向，标出通电螺线管的N、S极，并用“+”“-”标出电源的正负极．68.如图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．69.将图中的电磁铁连入你设计的电路中，（在虚线框内完成），要求：电源电压恒定不变；电路能改变电磁铁磁性强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示：70.如图所示，根据通电螺线管的电流方向，标出电源的正、负极和通电螺线管两端的磁极．71.如图所示，根据闭合开关后小磁针N极静止时的指向，标出电源的正极，并用箭头标出磁感线的方向．一、作图题(本大题共17小题，共85.0分)1.取一定量的松香，加热使其熔化．温度升到60℃时，每隔2分钟记录一次松香的温度（如下表）．将表中的数据标在右图的方格中，并用平滑的线把各次的温度值连接起来．松香熔化温度记录表：从图象可以看出，松香在加热过程中，除了温度______（不断上升/保持不变/不断下降）外，还具有温度上升时______ （先快后慢/先慢后快/均匀）的特点．2.李霞同学用浸有少量酒精的棉球裹在体温计的玻璃泡上，酒精会迅速蒸发，请把示数随时间变化的大致图象（如图）补充完整．3.按照题目要求作图（1）画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．（2）请在乙图中画出小球所受弹力的示意图．4.（1）请在图甲中画出动力F1的力臂L1．（2）请在图乙中画出小球所受重力的示意图．5.完成下列作图（1）图1中OB是光在水面上反射的一条光线，请作出对应的入射光线和大致的折射光线．（2）如图2所示，作出物体AB在平面镜中成的像．（3）如图3是质量为2kg的方块放在斜面上，作出其受到的重力的示意图．6.图表示在空中飞行的足球，画出它所受重力的示意图．7.如图所示，重力为50N的物体静止在水面上，画出物体受重力和浮力的示意图．8.画出图中物体A所受重力的示意图9.请画出重20N物体A在斜面上所受到的重力的示意图．10.一个盛水的杯中悬浮着一个小球，杯子放在斜面上，如图所示，画出小球受到的浮力的示意图，以及杯子对斜面压力的示意图．11.根据题中所给出的滑轮组，请在图中画出省力的绕法（要求所给的滑轮都利用）12.如图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．13.按照题目要求作图．（1）如图1所示，画出图中光线通过透镜后的折射光路，F为透镜的焦点；（2）如图2所示，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路．（3）如图3是人们用木棒撬石块的示意图．请画出石块对撬棒的压力F2以及撬起石块最小力F1的示意图．14.如图所示，画出杠杆所受力F1对应于支点O的力臂．15.如图所示，用滑轮组提起物体，在图中用笔画线代替绳子，画出最省力时绳子的绕法．16.如图是一杠杆静止时的情况，在图中画出最小动力F1以及阻力臂L2．17.（1）如图甲所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出力F1的示意图．（2）画出如图乙滑轮组的绕线，要求既能够省力，又能够改变力的方向．二、计算题(本大题共12小题，共96.0分)18.如图表示的是某种物质在1个标准大气压下加热的过程中，温度随时间变化的图象，根据图象请你回答下列问题（1）这是什么物质？______ ．（2）在AB、BC、CD、各段，该物质处于什么状态？______ ．（3）在BC段与DE段，该物质的温度为什么不变？______ ．（4）熔化历时几分钟？______ ．（5）该物质的熔点和沸点各是多少？______ ．19.萘的熔化图象如图所示，回答以下问题．（1）萘的熔点是______ ℃（2）萘熔化过程用了______ 分钟．（3）第5min时，物质呈______ 状态（4）第9min时，物质呈______ 状态（5）萘熔化时特点：______ ．20.如图甲是探究“冰熔化时温度变化规律”实验中某时刻温度计的示数，图乙是根据实验数据画出的图象．（1）图甲所示温度计的示数是______ ℃．（2）由图乙可知，冰在熔化过程中吸热，温度______ （选填“升高”、“不变”或“降低”），冰的熔点是______ ℃，第7分钟处于______ 态．（3）实验中收集多组数据是为了______ （选填“A”或“B”）．A．寻找普遍规律B．减小实验误差．21.如图所示，是锡的熔化和凝固的图象，根据图象回答：（1）锡的熔点是______ ．（2）在BC段，锡处于______ 态；在DE段，锡处于______ 态．（3）锡的熔化用了______ min，它熔化过程中要______热，但温度______ ．（4）锡从12min到16min这段时间间隔内处于______态．22.小聪在探究“冰熔化过程的规律”实验中，根据收集的数据绘制了如图所示的图线．（1）实验中选取的测量工具是______ ；（2）分析图象可知：①冰的熔化规律是______ ；②冰的熔化共用了______ min，在第6min该物质处于______ （填“固态”、“液态”或“固液共存状态”）．23.小宇同学对冰加热，根据实验记录画出的温度随时间变化的图象如图所示．请回答：（1）图中，______ 段表示冰的熔化过程，熔点为______ ℃；（2）DE段物质的温度为______ ℃，这是一个______ 过程．24.重30N的铅球被投出后在空中飞行，请在图中画出重力的示意图．初中物理试卷第21页，共21页25.如图甲所示，重50N 的物体静止在水平地面上，画出它所受重力G 和支持力F 的示意图．26.如图所示，用最小刻度不同的刻度尺测量物体A 的长度．（1）图1中，物体A 长度为 ______ cm ．（2）图2中，物体A 长度为 ______ cm ．27.图中，物体A 的质量是5kg ，画出图中A 物体受到的重力．28.请在图中画出小球重力的示意图．29.一个质量为0.5千克的小球，运动过程中所受阻力的方向始终与运动方向相反，且阻力f 大小始终为0.2牛．求：（1）小球受到的重力；（2）被抛在空中的小球如图所示，在其竖直下落过程中所受合力F 合的大小和方向．。

初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2（06河北）如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。

3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。

4．根据光的反射定律，在图中完成潜望镜中的光路。

5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。

6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。

下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。

7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。

8．图甲为开封铁塔及其倒影的美景。

请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。

M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。

①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。

10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。

11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。

12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。

①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。

（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

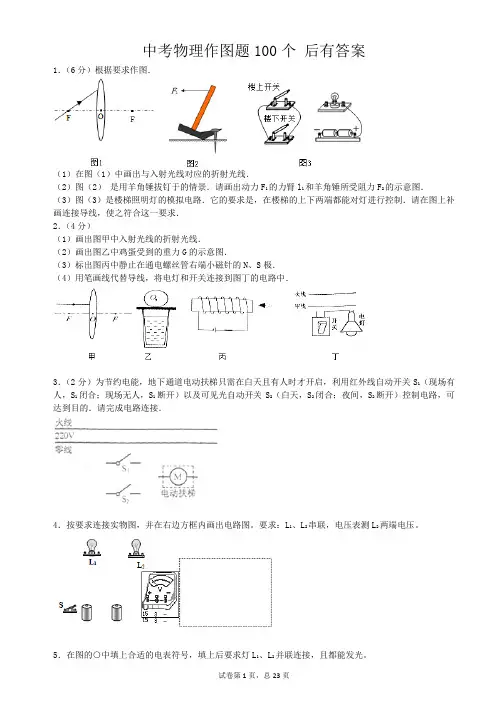

初中物理作图题专项练习班级考号姓名总分1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

11.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

12.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

13．有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。

用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。

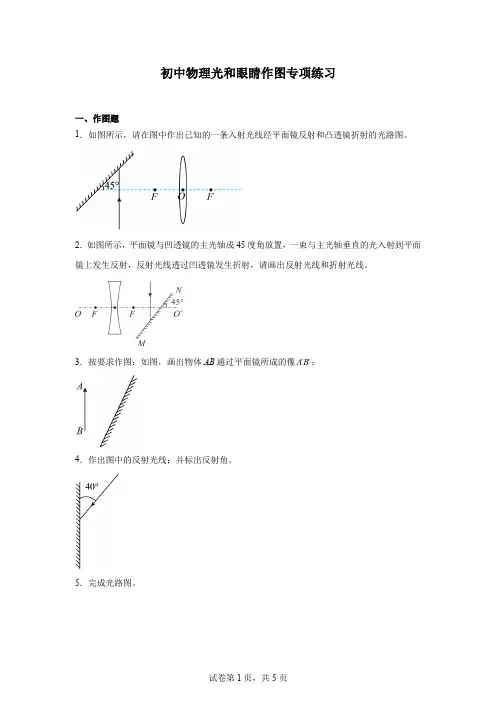

初中物理八年级光学作图题综合测试
考试时间：40分钟 满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题4分，共20分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S
发出的光线经平面镜反射后过图中P
点的光路
空气 玻璃 空气 水
A ’
B ’
‘
图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
