作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。

8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。

10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。

18.请根据图中所示的实物图，在方框内画出对应的电路图。

19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。

20.请在虚线框中画出图所示电路的电路图。

《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

2.完成光线经玻璃方砖后的光路。

3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。

5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。

6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。

7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。

14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

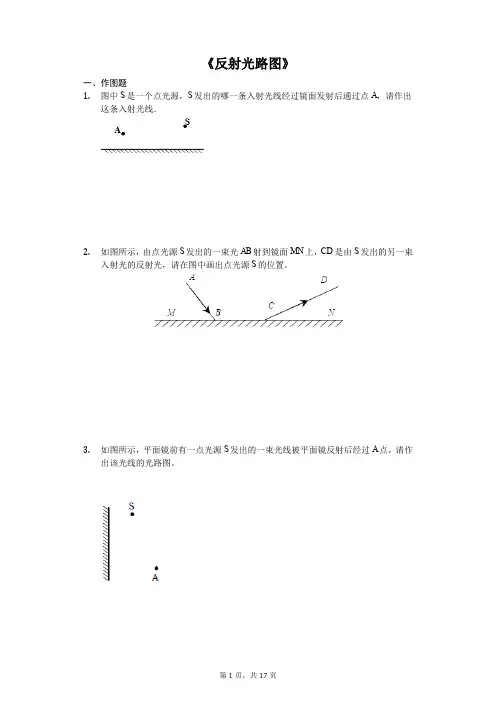

《反射光路图》一、作图题1.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．2.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点光源S的位置。

3.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

4.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．5.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

6.根据光反射定律确定图中平面镜的位置．7.如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。

请根据光的反射定律，确定平面镜的位置。

8.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请完成光路图．9.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。

10.画出图中人眼通过平面镜M看到桌底下球的光路。

11.如图，根据入射光线画出反射光线，并在图中标出入射角的度数．12.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮助他们利用一块平面镜将太阳光反射到井里，并能垂直照亮井底．（保留必要的作图痕迹）13.两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线．14.如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）15.画出图中入射光线经平面镜反射后的光线，并标出反射角的大小．16.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。

请在示意图中作图以证明此判断。

17.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。

（要求标明法线以及平面镜与水平地面的夹角)3。

画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。

5.完成图中光线通过各透镜前或后的光路。

6。

在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。

8。

如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。

10。

如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。

11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。

如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。

(滑轮重及摩擦不计）2。

小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。

3。

一个重为20N的气球,在空中匀速下降。

请在图中画出气球所受重力的图示。

4。

在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。

5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。

用力的图示法把物体的重力和物体对斜面的压力表示出来。

6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。

7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。

2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。

答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。

物块对斜面压力作用点在斜面上，方向垂直于斜面对下。

如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。

答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。

〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。

如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。

答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

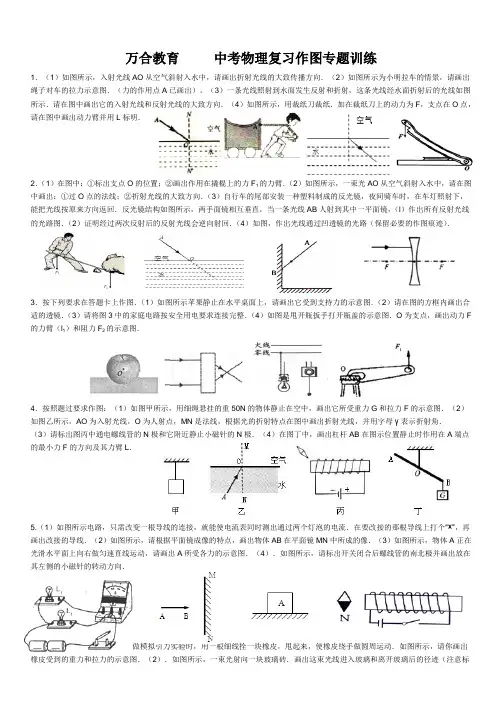

万合教育中考物理复习作图专题训练1．（1）如图所示，入射光线AO从空气斜射入水中，请画出折射光线的大致传播方向．（2）如图所示为小明拉车的情景，请画出绳子对车的拉力示意图．（力的作用点A已画出）。

（3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．（4）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．2．（1）在图中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂．（2）如图所示，一束光AO从空气斜射入水中，请在图中画出：①过O点的法线；②折射光线的大致方向．（3）自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回．反光镜结构如图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，（l）作出所有反射光线的光路图．（2）证明经过两次反射后的反射光线会逆向射回．（4）如图，作出光线通过凹透镜的光路（保留必要的作图痕迹）．3．按下列要求在答题卡上作图．（1）如图所示苹果静止在水平桌面上，请画出它受到支持力的示意图．（2）请在图的方框内画出合适的透镜．（3）请将图3中的家庭电路按安全用电要求连接完整．（4）如图是甩开瓶扳手打开瓶盖的示意图．O为支点，画出动力F 的力臂（l1）和阻力F2的示意图．4．按照题过要求作图：（1）如图甲所示，用细绳悬挂的重50N的物体静止在空中，画出它所受重力G和拉力F的示意图．（2）如图乙所示，AO为入射光线，O为人射点，MN是法线，根据光的折射特点在图中画出折射光线，并用字母γ表示折射角．（3）请标出图丙中通电螺线管的N极和它附近静止小磁针的N极．（4）在图丁中，画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L．5.（1）如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流．在要改接的那根导线上打个“×”，再画出改接的导线．（2）如图所示，请根据平面镜成像的特点，画出物体AB在平面镜MN中所成的像．（3）如图所示，物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图．（4）．如图所示，请标出开关闭合后螺线管的南北极并画出放在其左侧的小磁针的转动方向．6、（1）．如图．小钟同学在做模拟引力实验时，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动．如图所示，请你画出橡皮受到的重力和拉力的示意图．（2）．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．（3）．重为4N的球体静止在水平地面上，在图中画出它受到的重力G的示意图．（4）．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．7．（1）一束光AO从空气斜射入水中发生折射，请在图中画出折射光线OB的大概位置．（2）．用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．（3）．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．（4）．请在如图所示中画出两磁极间磁感线的分布并标明方向．8．按照题目要求作图．（1）如图甲，有束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置．（2）如图乙，作出烧杯中小球静止在水面上时所受力的示意图．（3）如图丙，磁体旁小磁针静止时所指的方向如图所示（小磁针黑端为N极），请画出图中任一条磁感线的方向，并标出磁体的S、N极）（4）．如图所示，A′O′是AO在平面镜中成的像，请你大致作出平面镜的位置．9．（1）如图所示，一人用F=250N的力竖直向上提起一质量m=20Kg的水桶，请你做出她向上提起水桶过程中水桶所受合力的示意图．（2）．如图所示，所受重力为G的文具盒放在水平桌面上，请画出文具盒的受力示意图．（3）．如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出．请画出该过程的光路图．（4）．小磁计放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线，并标出电流的方向．10．（1）．如图所示，重为G的物体放在水平面上，用力F使其翻转，请画出物体重力示意图和力F的力臂．（2）．闭合开关，小磁针静止在如图所示位置，请标出螺线管、小磁针的N、S极和磁感线的方向．（3）．如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．（4）在图甲中，画出平面镜的位置．11.（1）在图乙中，画出入射光线．（2）在甲图中，O为支点，画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）在乙图中，画出A物体对水平面的压力F压．（4）在丙图中，画出静止在斜面上的物体所受到的摩擦力f．12．（1）在通电螺线管附近放一颗小磁针，小磁针静止时N极的指向如图所示，请在图中标出导线的电流方向以及磁感线的方向．（2）请完成如图所示的光路图．（3）如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L．（4）．如图所示，光从空气斜射向玻璃砖，请画光出在玻璃砖中的折射光线（保留作图痕迹）.13．按题目要求作图：（1）如图所示，O点为杠杆的支点，画出力F1的力臂．（2）如图所示，画出入射光线AO经平面镜M后的反射光线．（3）如图所示，将三孔插座正确接入家庭电路．（4）．如图所示，用螺丝刀撬图钉，O为支点，请画出动力F l的力臂L1．（保留作图痕迹）14．按要求完成下列各题：（1）如图所示，入射光线AO与水面成40°角斜射向水面．请作出反射光线，并大致作出折射光线．（2）如图所示，吊篮在热气球的拉动下加速竖直上升．试画出吊篮在此运动过程中的受力示意图（不计空气对吊篮的阻力）．（3）如图所示，开关S闭合后，小磁针在电磁铁作用下最终静止，标出电磁铁的磁极。

中考物理：“作图题”专项整理2019年1月13日作图题的考查内容主要集中在：用力的示意图表示重力、压力、浮力等；能正确找出动力、阻力、画出每个力的力臂；会组装滑轮组并分析省力情况；能跟据光的反射定律、平面镜成像特点解决作图问题；能根据凸透镜成像规律分析、解决一些简单的光现象；能根据要求设计电路、画电路图、连接实物，能进行简单家庭电路的连接；能根据安培定则进行有关判断和绕螺线管。

一、光学类例1.根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2.如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3.在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

二、电磁类例4. 图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

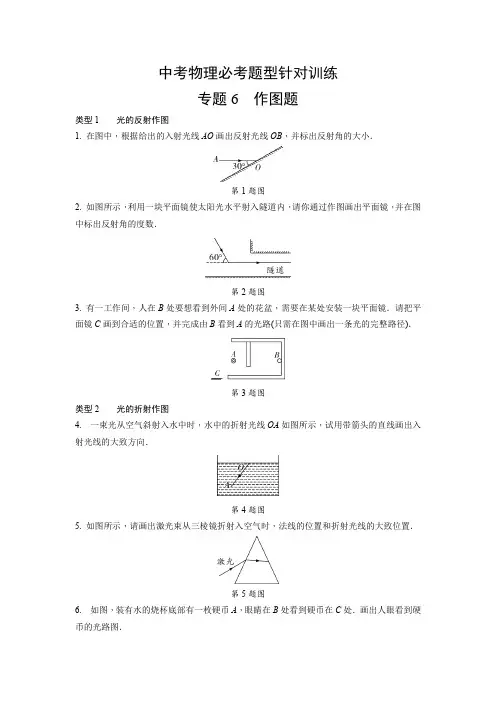

中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的大小．第1题图2. 如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．第2题图3. 有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜．请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)．第3题图类型2光的折射作图4. 一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向．第4题图5. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．第5题图6. 如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处．画出人眼看到硬币的光路图．第6题图类型3光的反射、折射综合作图7. 光从空气斜射向玻璃，发生反射和折射．请完成光路，并标出反射角的度数．第7题图8. 请画出：①折射光线的大致方向，标出折射角α；②经光滑墙壁反射后的反射光线．第8题图9. 如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖圆心的一束入射光线．请画出反射光线和玻璃砖中折射光线的大致方向．第9题图类型4平面镜成像特点作图Ⅰ. 像物互画10. 利用平面镜成像的特点在图中根据平面镜中的像A′B′画出物体AB.第10题图11. 如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线．第11题图Ⅰ.补画平面镜类12. 如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．第12题图Ⅰ .像点作图类13. 如图，请你画出烛焰上A点经平面镜MN所成的像A′(保留作图痕迹)．第13题图14. 如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线．第14题图15. 如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．第15题图类型5透镜作图)Ⅰ. 透镜的三条特殊光线作图16. 如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S 的像S′.第16题图17. 如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行．请将光路补画完整．第17题图Ⅰ.补画透镜18. 根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．第18题图19. 如图所示，请你根据近视眼的矫正方法，完成光路图．第19题图Ⅰ.透镜与平面镜结合作图20. 如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图．第20题图21. 如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出．请在图中画出点光源S，并完成光路图．第21题图22. 如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.请画出：(1)光源S的位置；(2)光线EF的入射光线；(3)光线EF经凸透镜后的出射光线．第22题图23. 如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上．请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小．第23题图Ⅰ.透镜与折射结合作图24. 如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点．请画出：(1)光线SA射入水中的折射光线；(2)经过凹透镜的折射光线．第24题图25. 如图所示，凸透镜的主光轴位于平静水面以下且与水面平行，F为其在水中的焦点．图中入射光线与主光轴平行，请画出经透镜后的折射光线及进入空气后的大致折射光线．第25题图类型6画指定力的示意图26. 如图所示，画出足球在空中飞行时所受重力的示意图．第26题图27. 如图所示，一个木块静止在水平桌面上．请画出木块所受支持力的示意图(重心已画出)．第27题图28. 请在图中画出跳水运动员对跳板的压力．第28题图29. 将细线一端固定在烧杯底部，另一端固定在乒乓球上．烧杯加水后静置在斜面上，如图所示．不计乒乓球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图．第29题图30. 如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B 均静止．请画出：①物体A的重力示意图(O为物体A的重心)；②弹簧对小车B的弹力示意图．第30题图31. 在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．第31题图类型7受力分析作图Ⅰ. 平衡状态32. 如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止．请在图中画出长木板对物块作用力的示意图(O点为力的作用点)．第32题图33. 如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)．第33题图34. 如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图．第34题图35. 如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图．第35题图Ⅰ.非平衡状态36. 如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面作用力的示意图．(O点是力的作用点)第36题图37. 如图所示，木块沿光滑固定斜面下滑，请画出木块的受力示意图．第37题图38. 某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图．第38题图类型8杠杆作图Ⅰ. 简单力臂作图39. 如图所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上．请画出拉力F 的力臂(用l表示)．第39题图40. 如图所示，质量分布均匀的圆柱形细木棒一端放在地面上，另一端与支点O连接，请在图中画出木棒所受重力的示意图、重力的力臂．第40题图41. 如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图．第41题图Ⅰ .画最小力、力臂42. 如图，请画出F A的力臂l，并在B端画出使杠杆平衡的最小力F B.第42题图43. 如图所示，甲图是正在使用的核桃夹，上、下两部分都是杠杆，乙图是上半部分杠杆的示意图．请在A点画出最小动力F1的示意图，在B点画出阻力F2的示意图及其力臂l2.第43题图44. 如图所示，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂l.第44题图类型9滑轮组绕线作图45. 如图所示，用滑轮组提升物体，已知滑轮质量均为2 kg，物体重100 N，绳子能承受的最大拉力为50 N．请画出绳子的正确绕法，并在绳的末端标出力的方向．(不考虑绳重及摩擦)第45题图类型10实物图与电路图互画46. 请根据图甲中电路图，用笔画线代替导线将实物图乙连接完整，使滑动变阻器的滑片P 向右移动时，接入电路的电阻变大．甲乙第46题图47. 根据下面的实物图画出与之对应的电路图．第47题图类型11按要求连接电路图(含纠错))48. 如图所示是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接．第48题图49. 请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．第49题图50. 某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω0.5 A)、开关和导线若干．请用笔画线代替导线，将图中实物电路连接完整．第50题图51. 某同学利用如图所示的电路测量小灯泡的电功率．实验中电源电压保持不变，小灯泡的额定电压是2.5 V．该同学错接了一根导线，请你在这根导线上打“”，并补画出正确的那根导线．类型12电路设计作图52. 某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制．请在图中按要求正确完成电路连接．第52题图53. 常州汪芷瑶同学的专利《双手驾驶提醒装置》．可在汽车驾驶员双手脱离方向盘时发出警报．方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内．压力开关受到压力时闭合，不受压力时断开．驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响，当双手脱离方向盘时，灯亮、电铃响．请以笔画线完成电路连接．第53题图类型13家庭电路作图54. 将灯泡与开关连接到图中的家庭电路中．第54题图55. 为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路，然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断．请在图中补画一根导线，将L2正确接入电路．第55题图类型14简单磁现象作图)56. 地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向．第56题图57. 请在图中标出蹄形磁体的N、S极和磁感线的方向．第57题图类型15通电螺线管作图58. 如图所示，根据图中电流方向，标出磁感线方向、小磁针的N极．第58题图59. 如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性．第59题图60. 通电螺线管的N、S极以及外部的一条磁感线如图．在图中标出磁感线的方向，并在括号中标出电源的正、负极．第60题图61. 小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极．请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性(用“N”或“S”表示)．第61题图62. 通电螺线管外部的磁场与条形磁铁的磁场相似．螺线管通电后小磁针静止时的分布如图所示，请在图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线．第62题图63. 如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N 极．请在图中标出：第63题图(1)通电螺线管左端的磁极(用“N”或“S”表示)．(2)磁感线的方向．(3)电源右端的极性(用“＋”或“－”表示)．类型16电磁综合作图64. 如图，用笔画线代替导线将图中实物连接起来．要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强．第64题图65. 如图，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮，电铃不响．当环境温度达到警戒温度值时，灯不亮电铃响，发出报警信号．①请在图中的虚线框内填入相应的电路元件符号并补全电路；②标出通电螺线管的N极(电铃符号)．第65题图中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 如答图所示第1题答图2. 如答图所示第2题答图3. 如答图所示第3题答图类型2光的折射作图4. 如答图所示第4题答图5. 如答图所示第5题答图6. 如答图所示第6题答图类型3光的反射、折射综合作图7. 如答图所示第7题答图8. 如答图所示第8题答图9. 如答图所示第9题答图类型4平面镜成像特点作图10. 如答图所示第10题答图11. 如答图所示第11题答图12. 如答图所示第12题答图13. 如答图所示第13题答图14. 如答图所示第14题答图15. 如答图所示第15题答图类型5透镜作图16. 如答图所示第16题答图17. 如答图所示第17题答图18. 如答图所示第18题答图19.如答图所示第19题答图20. 如答图所示第20题答图21. 如答图所示或第21题答图【解析】由于通过右侧焦点的光线经凸透镜折射后，折射光线与主光轴平行，据此可作出凸透镜的入射光线，反向延长该光线交平面镜于O，则该光线为经平面镜反射后的反射光线；再根据反射角等于入射角，作出入射光线，和水平台的交点即为光源S的位置．或延长凸透镜的入射光线与水平台面的延长线交于点S′，做S′关于平面镜的对称点即为光源S的位置，再连接S与O点，即为平面镜的入射光线．具体如答图所示．22. 如答图所示第22题答图23. 如答图所示第23题答图24. 如答图所示第24题答图25. 如答图所示第25题答图类型6画指定力的示意图26. 如答图所示第26题答图27. 如答图所示第27题答图28. 如答图所示第28题答图29. 如答图所示第29题答图30. 如答图所示第30题答图31. 如答图所示第31题答图类型7受力分析作图32. 如答图所示第32题答图33. 如答图所示第33题答图34. 如答图所示第34题答图35. 如答图所示第35题答图36. 如答图所示第36题答图37. 如答图所示第37题答图38. 如答图所示第38题答图类型8杠杆作图39. 如答图所示第39题答图40. 如答图所示第40题答图41. 如答图所示第41题答图42. 如答图所示第42题答图43. 如答图所示第43题答图44. 如答图所示第44题答图类型9滑轮组绕线作图45. 如答图所示第45题答图类型10实物图与电路图互画46. 如答图所示第46题答图47. 如答图所示第47题答图类型11按要求连接电路图(含纠错)48. 如答图所示第48题答图49. 如答图所示第49题答图50. 如答图所示第50题答图51. 如答图所示第51题答图类型12电路设计作图52. 如答图所示第52题答图53. 如答图所示第53题答图类型13家庭电路作图54. 如答图所示第54题答图55. 如答图所示第55题答图类型14简单磁现象作图56. 如答图所示第56题答图57. 如答图所示第57题答图类型15通电螺线管作图58. 如答图所示第58题答图59. 如答图所示第59题答图60. 如答图所示第60题答图61. 如答图所示第61题答图62. 如答图所示第62题答图63. 如答图所示第63题答图类型16电磁综合作图64. 如答图所示第64题答图65. 如答图所示第65题答图。

专题02 利用光的反射定律作图命题依据：光的反射定律内容反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

光路是可逆的。

由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。

在这三个要素中只要知道任意两个就可做出第三个。

题型分类：利用光的反射定律作图考法（1）根据要求作出入射光线（或反射光线）；（2）根据光的反射定律以及入射角大小，标出反射角大小；（3）根据给定的入射光线和反射光线，作出法线；（4）根据给定的入射光线和反射光线，画出反射面；（5）根据光的反射定律找发光点（物体点）或像点。

由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。

利用光的反射定律作图注意事项（1）注意“箭头”方向；（2）法线一定要画成“虚线”；（3）一般涉及角度的作图题，要标出入射角、反射角的大小；（4）注意反射面的正面和反面；（5）反射面和法线间要有垂直符号“┐”。

1．反射定律画线类作图①已知入射光线、反射面（平面镜）画反射光线解题技巧：找入射点，过此点做反射面（镜面）的垂线，即法线。

方法步骤：●画出法线。

先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；●量出（算出）入射角大小；●画出反射光线。

根据反射角与入射角相等，作出反射光线（标箭头）。

将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。

图2-1例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

图2-2【解题思路】根据反射定律进行分析。

首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。

根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。

2017年中考物理复习作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光线．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．16、图12甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

2021年全国中考物理真题全解全析汇编（第五期）专题25 作图题一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。

二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。

三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。

四、第四期试题来源：2021年湖北恩施州、2021湖北宜昌年、2021年湖南岳阳、2021年湖南衡阳、2021湖北邵阳年、2021年江苏苏州、2021年山东济宁、2021年山东潍坊、2021年山东枣庄、2021年四川广安、2021年四川凉山州、2021年浙江衢州等12套试卷。

五、第五期试卷来源：2021年浙江杭州、2021年四川眉山、2021年山东菏泽、2021年山东东营、2021年江苏泰州、2021年江苏南京、2021年湖南长沙、2021年湖南怀化、2021年湖南郴州、2021年湖南常德、2021年湖北武汉、2021年湖北十堰、2021年黑龙江龙东、2021年黑龙江绥化、2021年广西北部湾经开区等15套试卷欢迎各位。

1、（2021·四川眉山·T18）如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，1L为杠杆的动力臂，现杠杆处于水平位置平衡。

F的示意图；（1）作出杠杆动力1F的示意图。

中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。

【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。

【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。

故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。

2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。

先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。

【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。

故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。

3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。

实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
