初中物理作图题共58页

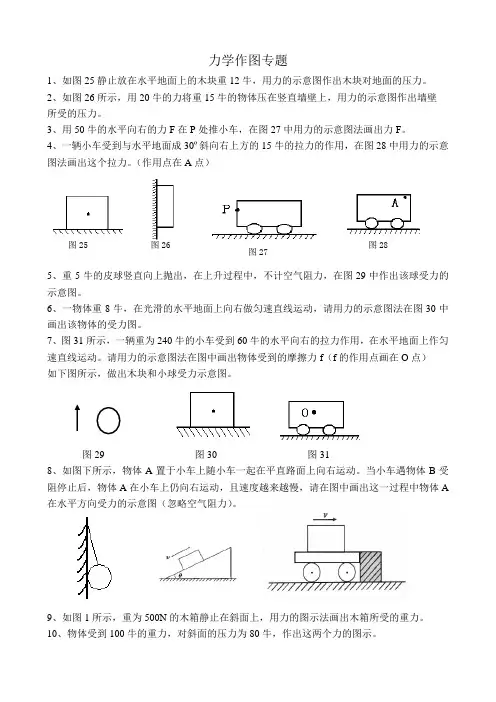

力学作图专题1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。

3、用50牛的水平向右的力F 在P 处推小车，在图27中用力的示意图法画出力F 。

4、一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

（作用点在A 点）5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。

6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f （f 的作用点画在O 点） 如下图所示，做出木块和小球受力示意图。

图29 图30 图318、如图下所示，物体A 置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。

9、如图1所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。

10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。

图25图26图27图2811、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。

12、物体随水平传送带匀速移动，作出物体所受力的示意图。

13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。

14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

初中物理作图题汇总35-47序号标题页35 富民中学过关练习初中物理作图——36 澧溪中学初三物理复习测试题作图部分部分——37 浅谈物理课件中的作图问题——38 物理作图——39 物理第二轮复习作图专题——40 物理电路作图的种类——41 新课标物理中考复习资料(四)---作图题——42 中考物理作图复习专题——43 中考物理作图题专题复习——44 中考物理作图专题复习指导——45 中学物理图像和作图在教学中的运用——46 作图法就是通过作图来体现一些物理量之间的变化规律——47 物理作图专题练习————富民中学过关练习——初中物理作图姓名______________光学部分1作出井底之蛙所看到的“天”的范围。

（a点表示蛙的眼睛）2.S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。

3.ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。

4.作出下列反射光路。

5.如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。

6.作出AB物体在平面镜中所成的像。

7.作出潜望镜的光路图。

8.在A点的人想要看见隔壁的人的活动，请你替他想个办法。

9.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。

10.如图为点光源发出的一条入射光线和经镜面反射的一条反射光线，试确定发光点的位置。

11.不作法线，试确定S点发出光线的反射光线。

12.S点发出的光线经反射后通过A点，试确定这条光线并把光路图补充完整，其中，第二个图经过两次反射。

13.试作出挡板右侧看到S像的范围。

14.使图中光线沿水平方向射出，在图中适当位置填上平面镜并使光路完整。

15.作出下列透镜的光路图。

16，在图中适当位置填上合适的光学元件。

17.在下列方框中的适当位置填上合适的光学器件。

18.作出物体经凸透镜所成的像的大致位置，并反映出像的大小、虚实。

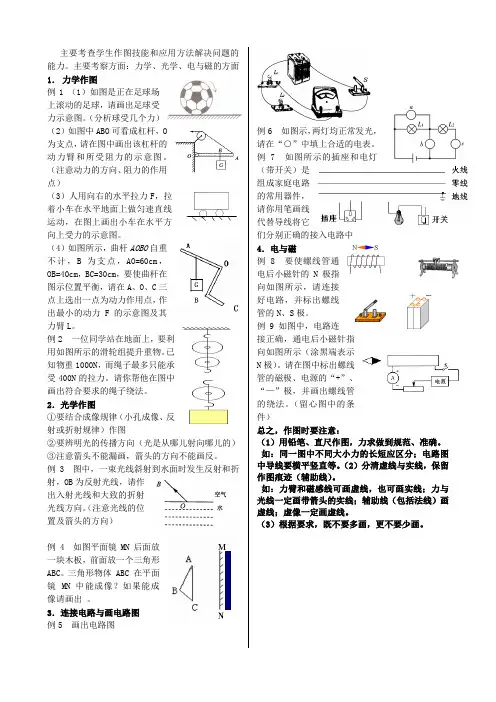

主要考查学生作图技能和应用方法解决问题的能力。

主要考察方面：力学、光学、电与磁的方面 1． 力学作图例1 （1）如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力） （2）如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）（3）人用向右的水平拉力F ，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（4）如图所示，曲杆AOBO 自重不计，B 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请在A 、O 、C 三点上选出一点为动力作用点，作出最小的动力F 的示意图及其力臂L 。

例2 一位同学站在地面上，要利用如图所示的滑轮组提升重物。

已知物重1000N ，而绳子最多只能承受400N 的拉力。

请你帮他在图中画出符合要求的绳子绕法。

2．光学作图①要结合成像规律（小孔成像、反射或折射规律）作图②要辨明光的传播方向（光是从哪儿射向哪儿的） ③注意箭头不能漏画，箭头的方向不能画反。

例3 图中，一束光线斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致的折射光线方向。

（注意光线的位置及箭头的方向）例4 如图平面镜MN 后面放一块木板，前面放一个三角形ABC 。

三角形物体 ABC 在平面镜 MN 中能成像？如果能成像请画出 。

3．连接电路与画电路图 例5 画出电路图例6 如图示，两灯均正常发光，请在“○”中填上合适的电表。

例7 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中 4．电与磁例8 要使螺线管通电后小磁针的N 极指向如图所示，请连接好电路，并标出螺线管的N 、S 极。

例9 如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。

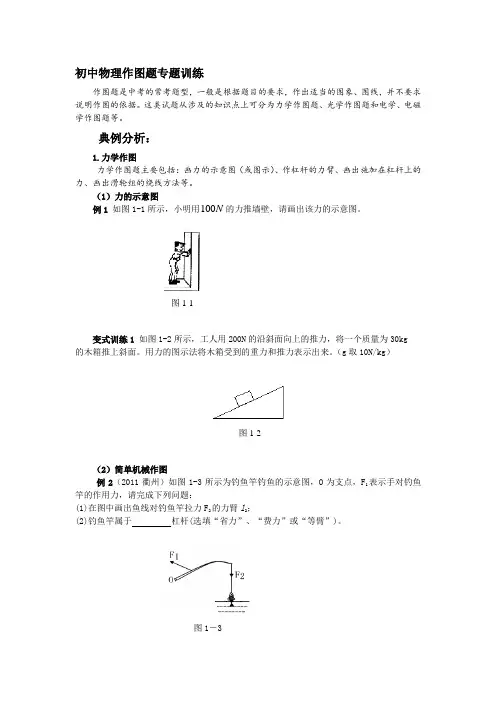

初中物理作图题专题训练作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。

这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。

典例分析：1.力学作图力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。

（1）力的示意图例1 如图1-1所示，小明用100N的力推墙壁，请画出该力的示意图。

图1-1变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。

用力的图示法将木箱受到的重力和推力表示出来。

（g取10N/kg）图1-2（2）简单机械作图例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于杠杆(选填“省力”、“费力”或“等臂”)。

图1－3变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

变式训练3 如图1-5所示的弯曲杠杆，OA OC BC ==，在A 端吊一重物G ，请问在哪一点加一最小的力F ，使AO （O 为支点）保持水平平衡，试画出此力的方向和力臂。

例3 用滑轮组提升重1000N 的物体A ，若每个滑轮重50N ，绳子能承受的最大拉力为500N ，请在图1-6中画出绕绳的方法。

（不计绳重的摩擦）2.光学作图光学作图题主要包括：光的反射、折射作图等。

其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。

（1）光的反射例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

初中物理题库（光的反射）--作图题1. 一束光线沿着与水平面成20°角的方向射到平面镜上，如图经反射竖直向上传播，试在图中确定平面镜的位置（画出平面镜，标明镜面与水平面的角度并标明反射角的大小）2. 请在下图中画出反射光线，并标出反射角的度数．3. 在图中点S1是发光点S在平面镜里的像，根据平面镜成像规律在图中画出平面镜．4. 在图中画出入射光线经平面镜两次反射的光路图：5. 在图中，利用光的反射定律做出发光点S在平面镜中成像光路图．6. 已知光源S发出的某一条光线经平面镜反射后经过A点，S'是S在平面镜中成的像，试在图中画出平面镜的位置，作出这条光线的光路．7. 根据平面镜成像的规律，在图中做出物体AB在平面镜中成的像A'B'．8. 在图中，根据入射光线和反射光线画出平面镜的位置．9. 画出下图中两条光线的反射光线10. 如图所示, A1是发光点A在平面镜MN中所成的像, 试作出该发光点发出一条光线经平面镜反射后通过B点的光路图．（标出发光点A和入射点O的位置）11. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中成的像．12. 完成下列光路图，S'为平面镜MN中的像．13. 如图所示的平面镜前有一物体AB，画出AB在平面镜内所成的像．14. 如图所示，S为发光点，试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线．15. 图中平面镜MN前有一个发光点S，在图中画出发光点S的成像光路图．16. 根据光的反射定律，在图中做出发光点S在平面镜中成像的光路图．17. 如图所示，O1B1和O2B2是从一点光源发出的两条光线经平面镜反射后的反射光线，试用作图法画出像S'和点光源S的位置．注意：①光线的反向延长线用虚线②每条光线要有箭头，表示光的行进方向18. 在图中根据平面镜的成像的特点，画出物体AB在平面镜里所成的像．19. 如图所示，ab和cd是两条从同一发光点S发出的光线，用作图法确定发光点S的位置．20. 在图中，画出发光点S在平面镜MN中成像的光路图．21. 一束光线射到平面镜的O点，反射光的方向如图所示．请作出入射光线，并标出入射角的位置及大小．22. 画出黑匣子中的光学仪器．23. 请在图中画出反射光线，并标出反射角的度数．24. 完成图中潜望镜的光路图25. 在图中，A是点光源，请在图中作出经平面镜反射后，过B点的光线．26. 阳光以如图所示的角度斜射到井口，若想让阳光垂直水平面照到井底，请在图中按反射定律画出平面镜的放置方法并标出平面镜与水平面的夹角多大．27. 如图所示，平面镜前有一发光点S，试画出S点的成像光路图．28. 在图中画出入射光线AO经平面镜反射后的反射光线，并在图中标出入射角及其度数．29. 试在下图中画出光线经平面镜两次反射的光路图．30. 已知入射光线和反射光线，请在图中画平面镜的位置．31. 画出图中的发光点在平面镜中成像光路图32. 在图中表示出了发光点S发出的光被平面镜MN反射后的两条光线的方向，试用作光路图的方法，确定发光点S的位置和它的像点S'的位置．33. 如右图所示，已知入射光线和反射光线的一部分，试根据光的反射规律画出平面镜的位置．34. 已知物体AB及像所在的位置，如图所示，请在图中画出平面镜．35. 在图中，根据入射光线或反射光线，画出相应的反射光线或入射光线．36. 入射光线为AO，经平面镜反射后的反射光线为OB如图所示，请在图中正确位置上画出平面镜．37. 如图所示，S'是发光点S在平面镜MN中所成的像．试作出该发光点S发出的一条光线经平面镜反射后通过A点的光路图．38. 如图，AO是由空气向水面斜射的一条光线，大致画出折射光线，并用箭头标明它的传播方向．39. 如图，S'为发光点S平面镜中的像点，在图中画出平面镜．40. 完成下图中的反射光路．41. 如右图所示，A为平面镜MM'前的一发光点．(1)画出A点在平面镜MM'中所成的像(2)在图中画出能观察到像的范围42. 在图的虚线框内填入适当的光具，并完成光路．43. 两块平面镜相互垂直放置，如图所示，一条光线入射到其中一块镜子上，试画出该光线经两块平面镜反射的情况．44. 如图，已知入射光线和反射光线的方向，根据反射定律在图中画出反射面位置．45. 如图所示，发光点S发出的两条光线射到平面镜MN上，试画出反射光线，并画出像点S'．46. 如图所示，M为平面镜，S为发光点，在图中画出S发出经平面镜M反射并通过A点的光线．47. 画出图中入射光线AO射到平面镜MN上的反射光线．初中物理题库（光的反射）--作图题答案1.2.3.4.5.6.7.8.9.10.11.12. 图略13.14.15.16.17.18.19.20. 如图所示：21.22. 平面镜23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.。

1.物块A静止在斜面上，画出物体A所受重力G，物体A所受摩擦力f和物体A对斜面压力F的示意图．2.如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。

3.如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．4.如图所示，重50N的物体静止在水平地面上，画出它所受重力G和支持力F的示意图。

5.作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．6.一重为G的物体，随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请在画出物体A受力情况的示意图．7.粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图．8.如图是广场上一只氢气球，用细绳系于地面上．请作出氢气球受力示意图．9.小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重力和支持力的示意图．10.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。

11.一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。

12.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。

13.如下图所示，唐师傅想用最省力的方法把一个油桶推上台阶。

请你在图中画出这个力的示意图。

14.如图所示，物体A的质量是5kg，与A相连的细绳平行于水平桌面，当悬挂在滑轮下的物体B的质量是2kg时，它恰能匀速下降(不计滑轮重及滑轮与轴之间的摩擦，g=10N/Kg)，则A若要使B物体匀速上升，需要在A物体上施加一个水平向左的力。

请在图中画出物体A匀速向右运动时的受力示意图。

15.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。

请画出小球受力示意图。

16.如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。

请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。

17.在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

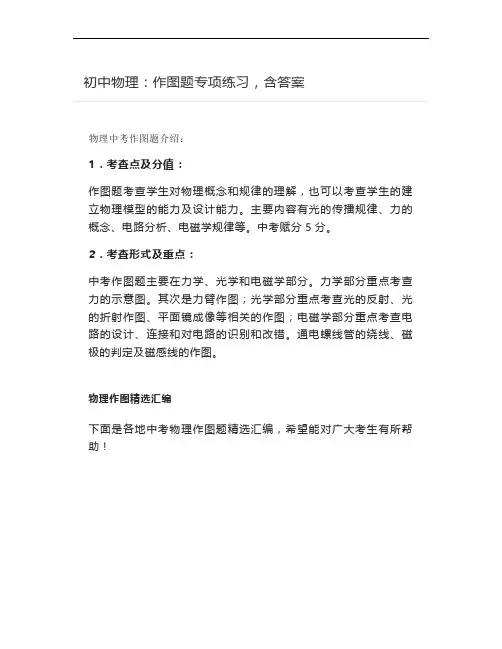

物理中考作图题介绍：
1．考查点及分值：
作图题考查学生对物理概念和规律的理解，也可以考查学生的建立物理模型的能力及设计能力。

主要内容有光的传播规律、力的概念、电路分析、电磁学规律等。

中考赋分5分。

2．考查形式及重点：
中考作图题主要在力学、光学和电磁学部分。

力学部分重点考查力的示意图。

其次是力臂作图；光学部分重点考查光的反射、光的折射作图、平面镜成像等相关的作图；电磁学部分重点考查电路的设计、连接和对电路的识别和改错。

通电螺线管的绕线、磁极的判定及磁感线的作图。

物理作图精选汇编
下面是各地中考物理作图题精选汇编，希望能对广大考生有所帮助！。

初中物理作图题汇总序号作图题考点你掌握了吗？1光的直线传播：影子的形成、小孔成像、坐井观天；2光的反射和折射：光的反射和折射定律，光路是可逆的；3平面镜成像：特点是等大、等距、正立、左右相反虚像；4凹凸透镜光路图：凸透镜会聚，凹透镜发散；力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；56杠杆：杠杆平衡条件、力、力臂；7滑轮：定滑轮、动滑轮、滑轮组；8电路图：串并联电路图连接、实物图的连接；9生活用电：火线、零线、地线连接；10电与磁：电流的磁效应、安培定则；相关练习:、光的直线传播：影子的形成、小孔成像、坐井观天;1、如图所示。

晚上，在路灯的照耀下，地面上留下了小芳的影子。

并标示出地面上人影的范围（要保留作图的依据）。

2、按要求完成下列作图。

如图所示，请作出物体AB通过小孔在屏上所成的像AB （保留作图痕迹）。

3、坐井观天，所见甚小”请在天”的最大范围（用斜线标出）1a鮒孔屏二、光的反射和折射：光的反射和折射定律，光路是可逆的；1、如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。

3、在图中，根据入射光线 A0,画出反射光线 0B 。

(2)如图所示，小明用平面镜将一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置。

2、在图中，根据给出的反射光线4、( 1)如图所示，入射光线为反射光线。

请根据光的反射A0照射到镜面上发生反射,定律，确定平面镜的位置。

0BOB 画出入射光线A0,并 标出入射角及其度数。

5、根据题目要求， 如图所示，一束光沿图气斜射入水中，请画出折射光线的大致方向。

6、如图所示，AO 为入射光线，0为入射点。

根据光的反射和折射特点，在图中画出反射 光线及折射光线。

9、如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从 玻璃砖的另一侧面射出时的折射光线。

11、（ 1）如图所示，光沿 CO 射向半圆形玻璃砖的圆心 O ,请在图中作出光线分别透过平 直界面AOB 的光路图。

八年级物理——作图专题例题1、如下左图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。

例题2、根据光的反射定律和上右图中的入射光线、反射光线，画出平面镜的位置。

例题3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。

例题4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图中画出入射光线人经潜望镜进人人眼的光路图。

例题5、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。

（例6图）例题6、如图根据平面镜成像特点，画出图中物体AB 在平面镜中所成的像。

例题7、自行车的“尾灯”是由许多很小的角反射器组成的。

角反射器其实就是两个相互垂直的平面镜，如图所示。

请在图上准确画出所给入射光线经两平面镜反射的反射光线.例8图 例9图例题8、如图所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。

例题9、如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线。

例10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．例题11、如上图所示，人眼在A 处看见河里B 处有一白色鹅卵石，若从A 处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A 处射出的激光束照射到白色鹅卵石上的光路图。

例题12、完成图中的光路图。

例题13、在下图方框中填入适当的透镜，并完成光路。

例题14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB 所成的像(包括像的大小，正倒、大概位置，)。

例题15、A ’B ’是物体AB 经过凸透镜所成的像，CC ’是主光轴，在图中大致的位置上画 出透镜和焦点F 。

课后作业：1、试在图中画出钟表面指针的位置。

2、如图所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，并标出反射角（在反射角内标上 ）。

光学作图题一、利用光直线传播作图1、影子作图（1）、下图（左）中，S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到地方。

（2）、如图2所示。

AB为一不透明挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮区域。

2、位置、范围题（1）、作出人眼透过小孔看到外界范围（2）、“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙视野大致．．范围。

（3）、如图所示，作出人在什么范围内能看到窗外一棵树全部。

（用阴影线表示人所在范围）（4）、室内一盏电灯通过木板隔墙上两个小洞，透出两条细小光束（如图9所示）。

请根据这两条光束方向确定室内电灯位置。

（保留作图痕迹）3、小孔成像作图（1）画出如图所示小孔成像光行进径迹．．。

（2）作出下列小孔成像光路图．（AB是发光物）（3）、将点燃蜡烛置于自制小孔成像仪前，调节二者位置，在屏上得到如图所示蜡烛清晰倒立像，请在图中确定成像仪上小孔O位置（画出光路图，保留作图痕迹）．二、利用光反射定律作图利用入射光线、反（折）射光线、平面镜、法线、入射点几项间关系作图1、完成下列反射光路图。

（要求保留作图痕迹）2、光学作图：在图中，画出平面镜位置．3、如图所示，两块平面镜互成直角放置，请在图中作出入射光线反射光线．4、工人师傅将反射薄膜M贴在一个工件表面．用反射光线来“放大”显示表面微小变化，如图所示．试在图中作出一束平行光线反射光线．5、画出图中平面镜位置。

（标明镜面与水平方向夹角度数）45º45º6、要想使与水平方向成30º角太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜位置。

（标明镜面与水平方向夹角度数）7、小明乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向夹角大小。

8、如图所示，两块平面镜平行相对放置，完成光路图。

9、如图所示，两块平面镜成45º夹角放置，完成光路图。

光学作图练习班级: 姓名:1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.4．画出下列各图中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜，并完成光路图。

作图题1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。

2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。

3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。

4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。

5．在图3、图4中完成光路。

F FF F F F F F F F 2f 2fFFFFFFFFFFASA ‘B‘B AAFFFFFF图1（图1）FF（图2）空气 水空气 水玻璃砖FF（图3）空气 玻璃1. 完成右图中的光路图．2. 请画出右图中两条平行光线通过凸透镜后的折射线．3. 图中，S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．4. 点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．5. 在下面各图中填入适当的透镜：6. 在图中，画出光线通过透镜后的折射光线．7. 在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．8. 如图所示，A、B为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．9. 一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．10. 完成下面各自的光路．11. 根据光路，在下列方框中各填上一个光学器件的名称．12. 如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．13. 在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．ABABSM N MAN A B CB AC 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。

初中物理作图题练习题1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F 的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

一、光的反射1.画出如图1所示，入射光线AO的反射光线，并标出反射角(用字母β表示)2.请在图2中画出反射光线并标出反射角的度数。

3.图3中0B是一条反射光线，ON为法线。

请在图中画出相应的入射光线。

4.如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

图1 图2 图3 图45.如图5所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

6.如图6所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

7.OA为光源S发出的一条光线SO经平面镜后的反射光线．请在图7中画出平面镜的位置，并标出入射角i和反射角r。

图5 图6 图7二、平面镜成像8.在图8中画出点S在平面镜中成像的示意图。

9.根据平面镜成像特点，在图9中作出物体AB在平面镜MN中所成的像A′B′．10.根据平面镜成像特点，在图10中画出物体AB在平面镜MN中所成的像A′B′．11.如图11所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

12.在图12中，作出物体AB在平面镜MN中所成的虚像。

图8 图9 图10 图11 图1213.如图13所示，是一光源S发出的光，经平面镜反射后的两条反射光线。

请在图中确定点光源S 的位置，并完成光路图。

14.如图14所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）图13图1415.如图15所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。

请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．16.如图16所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。

力学作图专题如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁图25 图26所受的压力。

用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。

图27 图28一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。

（作用点在A点）重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。

一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。

V图29 图30 图31如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f （f的作用点画在O点）如下图所示，做出木块和小球受力示意图。

如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。

如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。

物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。

已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。

物体随水平传送带匀速移动，作出物体所受力的示意图。

物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。

作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
