建筑电气系统

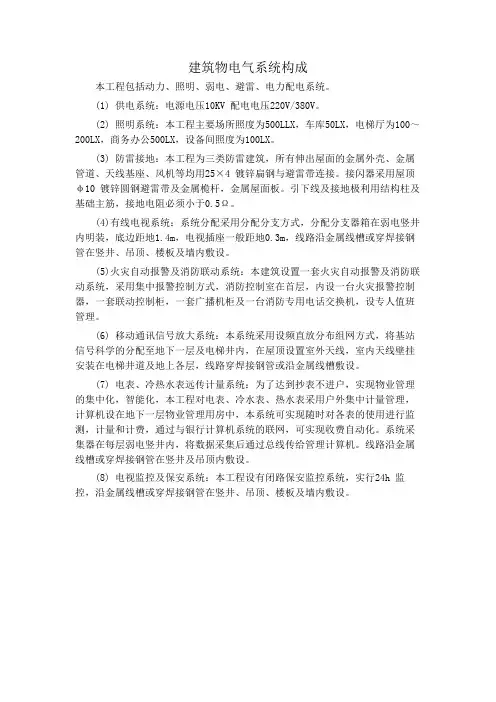

建筑物电气系统构成本工程包括动力、照明、弱电、避雷、电力配电系统。

(1) 供电系统：电源电压10KV 配电电压220V/380V。

(2) 照明系统：本工程主要场所照度为500LLX，车库50LX，电梯厅为100～200LX，商务办公500LX，设备间照度为100LX。

(3) 防雷接地：本工程为三类防雷建筑，所有伸出屋面的金属外壳、金属管道、天线基座、风机等均用25×4 镀锌扁钢与避雷带连接。

接闪器采用屋顶φ10 镀锌圆钢避雷带及金属桅杆，金属屋面板。

引下线及接地极利用结构柱及基础主筋，接地电阻必须小于0.5Ω。

(4)有线电视系统：系统分配采用分配分支方式，分配分支器箱在弱电竖井内明装，底边距地1.4m，电视插座一般距地0.3m，线路沿金属线槽或穿焊接钢管在竖井、吊顶、楼板及墙内敷设。

(5)火灾自动报警及消防联动系统：本建筑设置一套火灾自动报警及消防联动系统，采用集中报警控制方式，消防控制室在首层，内设一台火灾报警控制器，一套联动控制柜，一套广播机柜及一台消防专用电话交换机，设专人值班管理。

(6) 移动通讯信号放大系统：本系统采用设频直放分布组网方式，将基站信号科学的分配至地下一层及电梯井内，在屋顶设置室外天线，室内天线壁挂安装在电梯井道及地上各层，线路穿焊接钢管或沿金属线槽敷设。

(7) 电表、冷热水表远传计量系统：为了达到抄表不进户，实现物业管理的集中化，智能化，本工程对电表、冷水表、热水表采用户外集中计量管理，计算机设在地下一层物业管理用房中，本系统可实现随时对各表的使用进行监测，计量和计费，通过与银行计算机系统的联网，可实现收费自动化。

系统采集器在每层弱电竖井内，将数据采集后通过总线传给管理计算机。

线路沿金属线槽或穿焊接钢管在竖井及吊顶内敷设。

(8) 电视监控及保安系统：本工程设有闭路保安监控系统，实行24h 监控，沿金属线槽或穿焊接钢管在竖井、吊顶、楼板及墙内敷设。

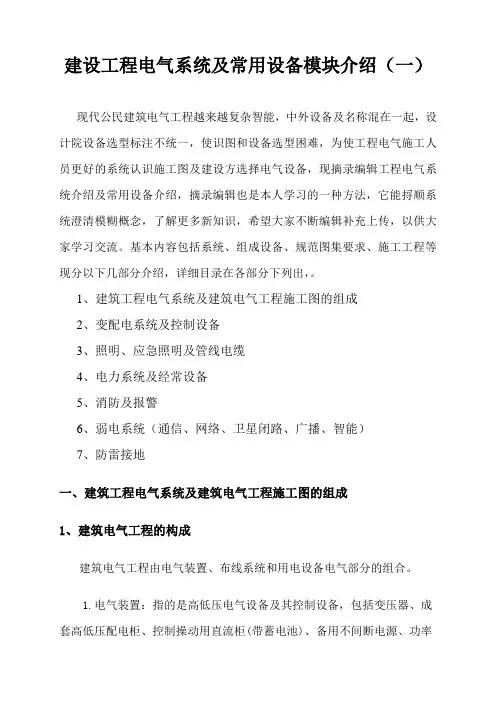

建设工程电气系统及常用设备模块介绍（一）现代公民建筑电气工程越来越复杂智能，中外设备及名称混在一起，设计院设备选型标注不统一，使识图和设备选型困难，为使工程电气施工人员更好的系统认识施工图及建设方选择电气设备，现摘录编辑工程电气系统介绍及常用设备介绍，摘录编辑也是本人学习的一种方法，它能捋顺系统澄清模糊概念，了解更多新知识，希望大家不断编辑补充上传，以供大家学习交流。

基本内容包括系统、组成设备、规范图集要求、施工工程等现分以下几部分介绍，详细目录在各部分下列出，。

1、建筑工程电气系统及建筑电气工程施工图的组成2、变配电系统及控制设备3、照明、应急照明及管线电缆4、电力系统及经常设备5、消防及报警6、弱电系统（通信、网络、卫星闭路、广播、智能）7、防雷接地一、建筑工程电气系统及建筑电气工程施工图的组成1、建筑电气工程的构成建筑电气工程由电气装置、布线系统和用电设备电气部分的组合。

1.电气装置：指的是高低压电气设备及其控制设备，包括变压器、成套高低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源、功率因数电容补偿柜、备用柴油发电机组，以及各类动力配电箱和照明配电箱等。

其特征是由多种元器件组合而成，具有独立的功能，额定电压大多为10kV或380/220V，仅在控制系统中的电压有24V或12V，安装施工时用标准固定件进行固定，非特殊情况不再对其增添和加工。

2.布线系统：指的是以电压为380/220V为主的各类馈电线路的组合，包括电线电缆及其外护用的导管、桥架和线槽，还包括裸母线、封闭母线、低压封闭插接式母线、照明多回路插接小母线等，所有固定、支承、绝缘用的附件均属于布线系统的范畴。

安装施工时要依据施工设计图纸将散件形式进场的材料进行组合，因而布线系统安装是用工最多的作业。

3.用电设备电气部分：是与建筑设备配套的电力驱动、电加热和电照明等直接消耗电能并转换成其他能的部分，包括电动机、电加热器、电光源等控制设备。

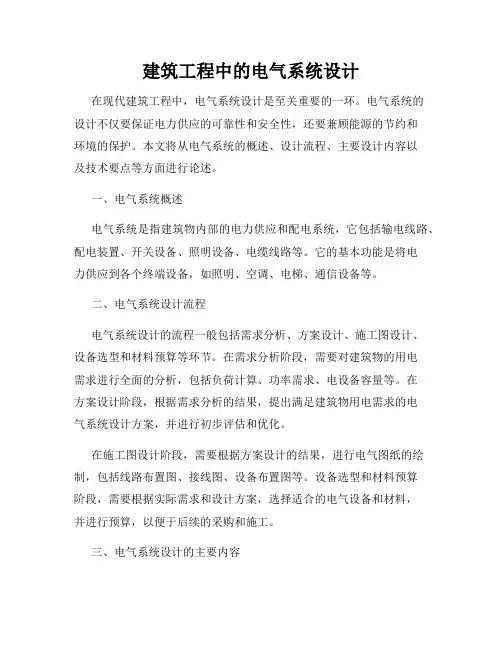

建筑工程中的电气系统设计在现代建筑工程中，电气系统设计是至关重要的一环。

电气系统的设计不仅要保证电力供应的可靠性和安全性，还要兼顾能源的节约和环境的保护。

本文将从电气系统的概述、设计流程、主要设计内容以及技术要点等方面进行论述。

一、电气系统概述电气系统是指建筑物内部的电力供应和配电系统，它包括输电线路、配电装置、开关设备、照明设备、电缆线路等。

它的基本功能是将电力供应到各个终端设备，如照明、空调、电梯、通信设备等。

二、电气系统设计流程电气系统设计的流程一般包括需求分析、方案设计、施工图设计、设备选型和材料预算等环节。

在需求分析阶段，需要对建筑物的用电需求进行全面的分析，包括负荷计算、功率需求、电设备容量等。

在方案设计阶段，根据需求分析的结果，提出满足建筑物用电需求的电气系统设计方案，并进行初步评估和优化。

在施工图设计阶段，需要根据方案设计的结果，进行电气图纸的绘制，包括线路布置图、接线图、设备布置图等。

设备选型和材料预算阶段，需要根据实际需求和设计方案，选择适合的电气设备和材料，并进行预算，以便于后续的采购和施工。

三、电气系统设计的主要内容1. 输电与配电网络设计输电和配电网络是电气系统的基础，其设计需要考虑电压等级、线路布置、设备选型等因素。

电气系统设计中常用的输电和配电方案有单回线制、双回线制和环网制等。

2. 照明系统设计照明系统是建筑物内部的主要能耗设备之一，其设计需要考虑照明的需求、照明灯具的选型和布置、照明控制系统的设计等。

照明系统设计要兼顾照明效果和能源消耗的平衡，采用节能灯具和智能控制技术可以有效降低能耗。

3. 强电系统设计强电系统主要包括空调、电梯、给排水设备等。

在强电系统设计中，需要考虑设备的功率需求、供电方式、线路布置等因素，并遵循相关的技术标准和规范。

4. 弱电系统设计弱电系统主要指通信、安防、监控等系统，在电气系统设计中需要与强电系统相互配合。

弱电系统设计需要考虑设备的布置、线路的布置与隔离、设备的选型和接口的设计等。

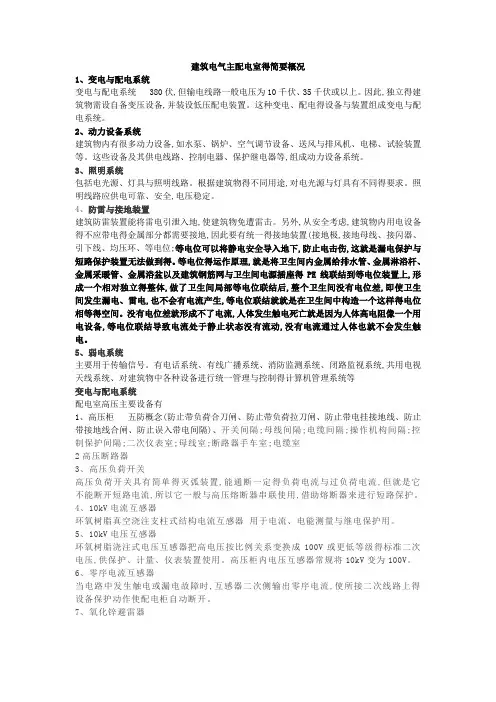

建筑电气主配电室得简要概况1、变电与配电系统变电与配电系统380伏,但输电线路一般电压为10千伏、35千伏或以上。

因此,独立得建筑物需设自备变压设备,并装设低压配电装置。

这种变电、配电得设备与装置组成变电与配电系统。

2、动力设备系统建筑物内有很多动力设备,如水泵、锅炉、空气调节设备、送风与排风机、电梯、试验装置等。

这些设备及其供电线路、控制电器、保护继电器等,组成动力设备系统。

3、照明系统包括电光源、灯具与照明线路。

根据建筑物得不同用途,对电光源与灯具有不同得要求。

照明线路应供电可靠、安全,电压稳定。

4、防雷与接地装置建筑防雷装置能将雷电引泄入地,使建筑物免遭雷击。

另外,从安全考虑,建筑物内用电设备得不应带电得金属部分都需要接地,因此要有统一得接地装置(接地极,接地母线、接闪器、引下线、均压环、等电位;等电位可以将静电安全导入地下,防止电击伤,这就是漏电保护与短路保护装置无法做到得。

等电位得运作原理,就是将卫生间内金属给排水管、金属淋浴杆、金属采暖管、金属浴盆以及建筑钢筋网与卫生间电源插座得PE线联结到等电位装置上,形成一个相对独立得整体,做了卫生间局部等电位联结后,整个卫生间没有电位差,即使卫生间发生漏电、雷电,也不会有电流产生,等电位联结就就是在卫生间中构造一个这样得电位相等得空间。

没有电位差就形成不了电流,人体发生触电死亡就是因为人体高电阻像一个用电设备,等电位联结导致电流处于静止状态没有流动,没有电流通过人体也就不会发生触电。

5、弱电系统主要用于传输信号。

有电话系统、有线广播系统、消防监测系统、闭路监视系统,共用电视天线系统、对建筑物中各种设备进行统一管理与控制得计算机管理系统等变电与配电系统配电室高压主要设备有1、高压柜五防概念(防止带负荷合刀闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔)、开关间隔;母线间隔;电缆间隔;操作机构间隔;控制保护间隔;二次仪表室;母线室;断路器手车室;电缆室2高压断路器3、高压负荷开关高压负荷开关具有简单得灭弧装置,能通断一定得负荷电流与过负荷电流,但就是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。

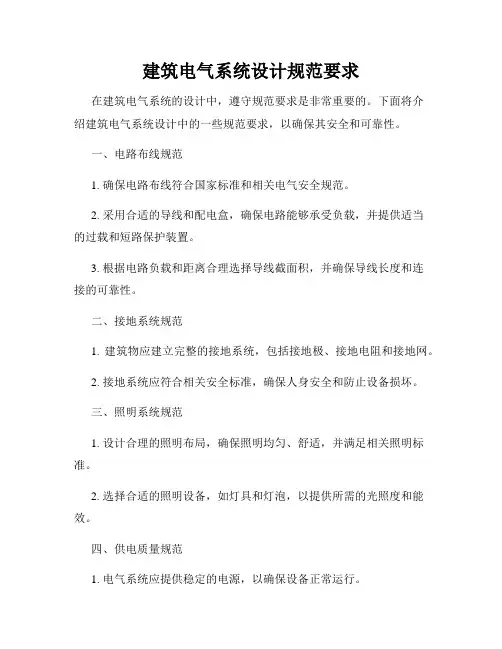

建筑电气系统设计规范要求在建筑电气系统的设计中，遵守规范要求是非常重要的。

下面将介绍建筑电气系统设计中的一些规范要求，以确保其安全和可靠性。

一、电路布线规范1. 确保电路布线符合国家标准和相关电气安全规范。

2. 采用合适的导线和配电盒，确保电路能够承受负载，并提供适当的过载和短路保护装置。

3. 根据电路负载和距离合理选择导线截面积，并确保导线长度和连接的可靠性。

二、接地系统规范1. 建筑物应建立完整的接地系统，包括接地极、接地电阻和接地网。

2. 接地系统应符合相关安全标准，确保人身安全和防止设备损坏。

三、照明系统规范1. 设计合理的照明布局，确保照明均匀、舒适，并满足相关照明标准。

2. 选择合适的照明设备，如灯具和灯泡，以提供所需的光照度和能效。

四、供电质量规范1. 电气系统应提供稳定的电源，以确保设备正常运行。

2. 采取必要的措施来防止电压波动、电流谐波和电磁干扰。

五、安全警示标识规范1. 配备合适的安全警示标识，以指明危险区域和操作要求。

2. 定期检查和维护安全警示标识，确保其清晰可见。

六、紧急照明与电源备份规范1. 在建筑物中设立紧急照明系统，以应对停电等紧急情况。

2. 提供电源备份设备，如UPS和发电机，以确保关键设备的供电。

七、防雷与过电压保护规范1. 采取必要的防雷措施，如安装避雷针和接地引线，以防止雷击。

2. 添加过电压保护设备，如避雷器和浪涌保护器，以防止过电压对设备的损坏。

八、系统维护与检测规范1. 建立定期检测和维护计划，以确保电气系统的正常运行。

2. 配备必要的检测设备，如温度计和绝缘电阻测试仪，以及故障排除工具。

九、环境保护规范1. 使用环保材料和设备，以减少对环境的污染。

2. 尽可能采用高效节能的电气设备，以降低能源消耗。

十、文件管理规范1. 建立完善的电气系统设计文档和相关记录。

2. 编制详细的设计文件，包括电路图、设备清单和规范要求，并定期更新和维护。

总结：建筑电气系统设计规范要求非常重要，它能够确保电气系统的安全和可靠性。

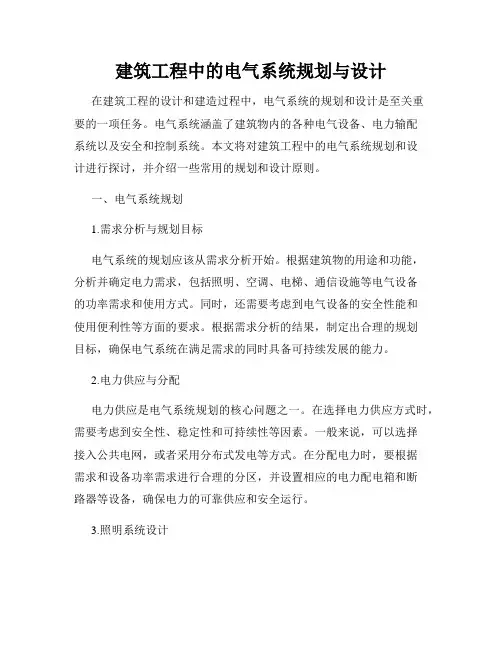

建筑工程中的电气系统规划与设计在建筑工程的设计和建造过程中，电气系统的规划和设计是至关重要的一项任务。

电气系统涵盖了建筑物内的各种电气设备、电力输配系统以及安全和控制系统。

本文将对建筑工程中的电气系统规划和设计进行探讨，并介绍一些常用的规划和设计原则。

一、电气系统规划1.需求分析与规划目标电气系统的规划应该从需求分析开始。

根据建筑物的用途和功能，分析并确定电力需求，包括照明、空调、电梯、通信设施等电气设备的功率需求和使用方式。

同时，还需要考虑到电气设备的安全性能和使用便利性等方面的要求。

根据需求分析的结果，制定出合理的规划目标，确保电气系统在满足需求的同时具备可持续发展的能力。

2.电力供应与分配电力供应是电气系统规划的核心问题之一。

在选择电力供应方式时，需要考虑到安全性、稳定性和可持续性等因素。

一般来说，可以选择接入公共电网，或者采用分布式发电等方式。

在分配电力时，要根据需求和设备功率需求进行合理的分区，并设置相应的电力配电箱和断路器等设备，确保电力的可靠供应和安全运行。

3.照明系统设计照明系统是建筑物中最常用的电气设备之一。

在照明系统的设计中，需要考虑到建筑物的功能需求、照明效果和能源消耗等问题。

根据不同的使用场所和需求，选择合适的照明设备和光源，并合理布置照明设备以达到最佳的照明效果和能源利用效率。

4.安全与控制系统设计安全与控制系统在建筑工程中起到至关重要的作用。

安全系统包括火灾报警系统、紧急疏散系统等，而控制系统包括温控系统、门禁系统等。

在设计安全与控制系统时，需要充分考虑建筑物使用的特点和需求，并选择合适的设备和技术来满足安全和控制的要求。

二、电气系统设计1.电气设备选型在电气系统的设计中，电气设备的选型是非常重要的一步。

根据规划目标和需求分析的结果，选择符合标准和要求的电气设备，包括开关、插座、电缆、配电箱等设备。

同时，还需要考虑到电力负载、设备功率和能源效率等因素，选择合适的设备以确保电气系统的正常运行。

建筑电气系统的组成
建筑电气系统主要由下列组成部分构成：
1.配电系统
配电系统包括高压电源进入建筑的变电站、开关柜、分配柜、熔断器和透光装置、母线及配电盘等组成，用以控制和分配电力。

2.照明系统
照明系统主要用于照明建筑物内各个区域和房间，包括照明灯具、开关、控制器和配电设备等。

3.保安系统
保安系统用于维护建筑电气设备的安全及正常运行，包括漏电保护器、隔离开关、过载保护、接地保护、短路保护、电池等设施。

4.通讯系统
通讯系统包括有线及无线通讯设备及设施，如电话系统、网络系统、广播系统、安全监控系统等。

5.暖通空调系统
暖通空调系统由电气设备和机械设备组成，用于调节室内温度，
包括风机、空调机组、空调管道和控制器等。

6.智能家居系统
智能家居系统是一种集成控制、安全保护、娱乐和通讯等功能于一体的智能化系统，通过网络连接各种智能设备，如智能灯具、智能门禁、智能电器等。

以上是建筑电气系统的常见组成，不同的建筑物及其应用场景可能需要不同的组成。

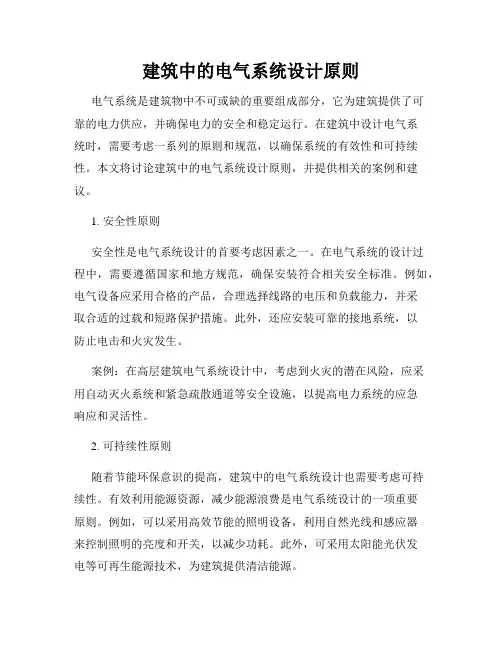

建筑中的电气系统设计原则电气系统是建筑物中不可或缺的重要组成部分，它为建筑提供了可靠的电力供应，并确保电力的安全和稳定运行。

在建筑中设计电气系统时，需要考虑一系列的原则和规范，以确保系统的有效性和可持续性。

本文将讨论建筑中的电气系统设计原则，并提供相关的案例和建议。

1. 安全性原则安全性是电气系统设计的首要考虑因素之一。

在电气系统的设计过程中，需要遵循国家和地方规范，确保安装符合相关安全标准。

例如，电气设备应采用合格的产品，合理选择线路的电压和负载能力，并采取合适的过载和短路保护措施。

此外，还应安装可靠的接地系统，以防止电击和火灾发生。

案例：在高层建筑电气系统设计中，考虑到火灾的潜在风险，应采用自动灭火系统和紧急疏散通道等安全设施，以提高电力系统的应急响应和灵活性。

2. 可持续性原则随着节能环保意识的提高，建筑中的电气系统设计也需要考虑可持续性。

有效利用能源资源，减少能源浪费是电气系统设计的一项重要原则。

例如，可以采用高效节能的照明设备，利用自然光线和感应器来控制照明的亮度和开关，以减少功耗。

此外，可采用太阳能光伏发电等可再生能源技术，为建筑提供清洁能源。

案例：在电气系统设计中，使用LED照明设备取代传统照明设备，LED具有高效能、长寿命等特点，可大幅度降低照明能耗。

同时，利用光照感应器和人体感应器控制照明，可以根据需要自动调节照明亮度和开关，进一步提高能源利用效率。

3. 可靠性原则电气系统设计应考虑系统的可靠性和稳定性，确保电力供应的连续性和稳定性。

在设计中，需要合理布置电源和配电设备，以减少电压降低和电流过载的问题。

同时，可采用备份电源设备和冗余回路来确保系统故障时的备用电力供应。

案例：在医院的电气系统设计中，由于对电力供应的可靠性和连续性要求较高，会采用两个独立供电回路，以确保断电时医疗设备的正常运行。

4. 灵活性原则建筑的用途和需求可能会随着时间的推移而改变，因此电气系统的设计应具有一定的灵活性，以适应未来的变化。

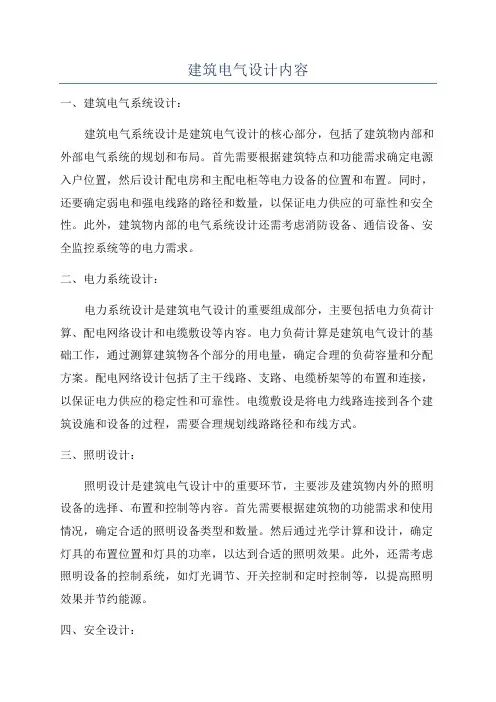

建筑电气设计内容一、建筑电气系统设计：建筑电气系统设计是建筑电气设计的核心部分，包括了建筑物内部和外部电气系统的规划和布局。

首先需要根据建筑特点和功能需求确定电源入户位置，然后设计配电房和主配电柜等电力设备的位置和布置。

同时，还要确定弱电和强电线路的路径和数量，以保证电力供应的可靠性和安全性。

此外，建筑物内部的电气系统设计还需考虑消防设备、通信设备、安全监控系统等的电力需求。

二、电力系统设计：电力系统设计是建筑电气设计的重要组成部分，主要包括电力负荷计算、配电网络设计和电缆敷设等内容。

电力负荷计算是建筑电气设计的基础工作，通过测算建筑物各个部分的用电量，确定合理的负荷容量和分配方案。

配电网络设计包括了主干线路、支路、电缆桥架等的布置和连接，以保证电力供应的稳定性和可靠性。

电缆敷设是将电力线路连接到各个建筑设施和设备的过程，需要合理规划线路路径和布线方式。

三、照明设计：照明设计是建筑电气设计中的重要环节，主要涉及建筑物内外的照明设备的选择、布置和控制等内容。

首先需要根据建筑物的功能需求和使用情况，确定合适的照明设备类型和数量。

然后通过光学计算和设计，确定灯具的布置位置和灯具的功率，以达到合适的照明效果。

此外，还需考虑照明设备的控制系统，如灯光调节、开关控制和定时控制等，以提高照明效果并节约能源。

四、安全设计：安全设计是建筑电气设计中的重要环节，主要包括火灾防护、漏电保护和接地保护等内容。

火灾防护是建筑电气设计中的首要任务，需要合理选择防火线、防火开关和灭火设备等，以确保建筑物的火灾安全。

漏电保护是为了防止电器设备或线路发生漏电而引发的意外事故，需要安装合适的漏电保护装置，并定期进行检测和维护。

接地保护是为了防止电气设备的漏电流通过人体而导致人身伤害，需要进行可靠的接地设计和接地装置的安装。

综上所述，建筑电气设计内容主要包括建筑电气系统设计、电力系统设计、照明设计和安全设计等方面。

通过合理的设计和规划，可以确保建筑物的电力供应稳定可靠、照明效果良好、安全性高。

建筑电气与给排水系统解析建筑电气与给排水系统是建筑设计中不可或缺的重要部分。

它们为建筑物提供了稳定的电力与可靠的排水功能，保障了建筑物的正常运行和住户的生活品质。

让我们深入解析建筑电气与给排水系统，了解其结构与作用。

一、建筑电气系统解析建筑电气系统是指为建筑物提供电力供应和分配的系统，包括电力进线与配电、照明和插座电路、通信与数据线路等。

它主要由以下几个部分组成：1. 电力进线与配电：电力进线是指将电源供应引入建筑物的过程，配电是指将进线的电力分配到不同用电设备的过程。

电力进线一般由电缆、电线通过进线箱、电力开关等设备进入建筑物。

而配电则通过将电力从进线引向不同的用电设备，满足建筑物对不同功率和电压的需求。

2. 照明和插座电路：照明电路提供建筑物内的各种照明设备所需的电能。

插座电路则为家电、电脑及其他设备提供电源。

它们分别通过电源线路和电源插座连接到电源系统。

3. 通信与数据线路：随着科技的发展，人们对通信与数据的需求越来越高。

为满足建筑物内的通信与数据传输需要，电气系统中要设置相应的通信和数据线路。

例如，电话线路、网络线路等。

建筑电气系统的设计和施工需要遵守相关的国家规范和标准，确保电气设备能够正常工作，并保证人身安全。

二、给排水系统解析给排水系统是指建筑物中涉及到水的供应、排除和处理的系统，包括供水系统、排水系统以及污水处理系统等。

1. 供水系统：供水系统是为建筑物提供清洁饮用水的系统。

它包括自来水的供应、水箱的储存和供水管道的输送。

自来水通常由自来水公司通过水表进入建筑物，并通过管道分配到不同的水龙头和设备中。

2. 排水系统：排水系统是为建筑物排除废水、雨水和其他污水的系统。

它包括排水管道、下水道和污水处理设备等。

排水管道一般在建筑物内部进行布置，通过地下管道将废水引流至下水道或污水处理设备。

3. 污水处理系统：建筑物中产生的污水需要进行处理，以确保其排放符合环境保护要求。

污水处理系统通常包括初级处理、中级处理和高级处理等过程。

建筑电气系统建筑电气系统是建筑物中不可或缺的组成部分，它为建筑物提供了电力、照明、通信、安防等各种功能。

建筑电气系统的设计和施工关系到建筑物的安全性、舒适性和节能性，因此必须严格按照相关标准和规范进行。

本文将从建筑电气系统的组成、设计原则、施工要点以及维护管理等方面进行探讨。

建筑电气系统主要由电力配电系统、照明系统、弱电系统和安全防护系统四大部分组成。

电力配电系统包括进线系统、配电箱、配电线路等，其设计原则是保证电力负荷均衡、运行可靠、安全性高。

照明系统则是为建筑物提供良好的照明环境，必须考虑到照明强度、色温、亮度等因素，同时也要符合节能环保的要求。

弱电系统主要包括通信系统、网络系统、监控系统等，其设计应考虑到通信畅通、信息安全等方面。

安全防护系统则包括火灾报警系统、防盗报警系统、紧急疏散系统等，其设计目的是及时发现安全隐患并采取相应措施，保障建筑物及其中人员的安全。

在建筑电气系统的设计过程中，首先需要根据建筑物的用途和规模确定电气系统的功能需求，并考虑到建筑结构、布局、环境等因素，合理确定各个系统的设计方案。

其次，应根据相关规范要求进行布线设计、设备选型、负荷计算等工作，保证系统的可靠性和安全性。

施工过程中，应注意保证电气设备的质量，做好绝缘测试和接地保护，确保系统的正常运行。

同时，为了方便管理和维护，建议对电气系统进行标识和分类，编制详细的运行维护手册，定期进行巡检和检测，及时发现问题并处理。

值得注意的是，建筑电气系统的设计和施工必须由具备相关资质和经验的专业公司承担，同时要保证施工过程中的安全与质量。

在使用过程中，建筑物管理方要负责定期维护和检测电气设备，确保设备的正常运行。

此外，用户在使用电气设备时也要遵守相关规定，注意用电安全，避免因电气故障引发的安全事故。

综上所述，建筑电气系统在建筑物中扮演着重要的角色，其设计、施工和维护管理都需要高度重视。

只有确保建筑电气系统的安全可靠，才能为建筑物的正常运行和使用提供保障。
