船舶电气设备及系统课件_14第十四章照明系统

手提式
防水灯具：
吸顶式
照明器的应用
舱室：1.最高顶部多为大功率直照式白炽灯或荧光高 压汞灯；2.各层顶棚多为防水型白炽灯和荧光灯；3.荧光 灯配有机玻璃罩，内有2～4只灯，配24V、15W应急灯座； 4.冷藏舱一般为白炽灯，不许用荧光灯（启动困难）。
内走道、楼梯、穿堂厅间：照明器多为吸顶式，内设 应急灯座。居室照明发展的趋势是集中控制（除分散控制 外，床边设集中控制）。
[第一节要点]：光对人眼的功能，常用物理量的概 念及对照度的要求。
§14-2.船舶照明电光源
本节主要内容有两个部分
1.热辐射电光源； 2.气体放电电光源。 电光源两大类：1.热辐射光源（白炽灯、卤 钨灯）；2.气体放电光源（荧光灯、高压汞灯、 高压钠灯、金属卤化物灯、汞氙灯）。
原理：热辐射电光源都是用电能加热 灯丝至白炽而发光。
组成：电光源、灯壳、灯罩、附件。
功能：1.根据需要重新配光；2.保护光源不受损坏。
类型：方法有按光源、防护等级、配光特性等。
1.按光源分：白炽灯、荧光灯和各种气体放电灯。
2.按防护等级分：保护型、防水型、防爆型等。
3.按照配光特性分：直接照射型、半直接照射型、漫
射型、半间接型、间接型等5种。
吊装式
工作的？ 3.船舶照明器的主要功能是什么？有哪些类型？ 4.船舶航行灯有哪些？信号灯又有哪些？对它们的主
要要求是什么？控制线路是如何控制航行信号灯的？ 5.对船舶照明系统的供电和控制有什么要求？船舶照
明的保护整定值如何设置？维护照明系统有哪些工作？ 相对比较难的点：
1.电光源的工作原理；2.航行信号灯控制线路分析。
常用物理量：光通量、发光强度、照度、亮度 、显色性、闪烁效应、发光效率、电光源寿命。
注意：照度是射入，亮度则是射出。 物理量单位 —— 主要知道：1.光通量：流明 （lm）；2.发光强度：坎德拉（cd）；3.照度：勒 克司（lx）；4.亮度：坎/平方米（cd/m2）。 此外，应该知道显色指数的定义；闪烁效应看 不出物体转动；发光效率定义等概念。
§14-1.照明的基本概念
本节主要内容有两个部分
1.光与视觉； 2.常用照明技术物理量和参数。 本节的知识点是了解性质的，主要知道光的 基本特点及照明的意义；知道常用物理量及其单 位。
照明的意义：安全生产、劳动效率、产品质量、劳 动卫生等方面都要求良好的照明。对于船舶：航行安全 、工作和生活都需要照明。

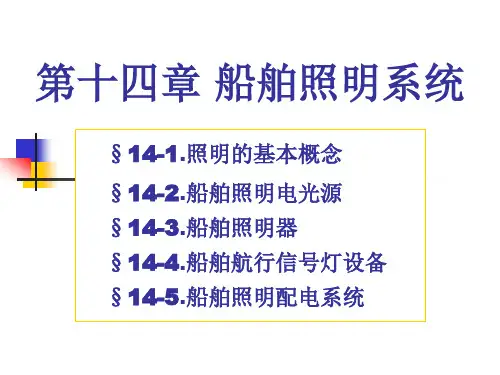

第十四章 船舶照明系统
§14-1.照明的基本概念 §14-2.船舶照明电光源 §14-3.船舶照明器 §14-4.船舶航行信号灯设备 §14-5.船舶照明配电系统
学习第十四章应该注意的点
第十四章学习应注意的几个问题： 1.光对人眼的功能有哪些？什么是光通量、照度和亮
度？ 2.什么是电光源？电光源是怎样分类的？它们是如何
计算：Eav=Fn×N×u×K/A。—— 了解即可。 K与环境干净程度有关（0.8/0.7/0.6）；u是指 计算工作面得到光通量与照明器输出光通量之比， 与舱壁等反射材料、室形指数i等有关。 室形指数：i = 长 a × 宽 b / [高 h ×（长 a × 宽 b ）]。
高压汞灯与高压钠灯
高压汞灯：原理：发紫外线光，经荧光物质变为可见光。 工作温度高，泡内汞蒸气压力高。
特点：光效高、成本低、 寿命长、耐震性能好、不受恶 劣气候条件影响。但电压降低 可熄灭，点燃时间长，不适合 频繁开关场所。
高压钠灯：—— 起辉原理似荧光灯。 结构：与高压汞灯相似，但无辅助
电极，要求更高的起动电压。 特点：光效高、透雾性及光通维持
功能：对人眼的三大功能是识别物体的—— ①.形 状；②.颜色；③.亮度。
看清物体的条件：①.亮度对比，②.颜色对比射能（电磁波），波长为780～ 380mm之间的为可见光（七色）；红橙黄绿青蓝紫等七色 按一定比例混合在一起为白光。人眼对波长为555mm的黄 绿光灵敏度最高，对红紫光灵敏度最低。
厨房：1.光源显色性好；2.照明器为防水式；3.不能 用有机玻璃罩（油污不易清洗，受热变形）。
露天甲板：广口型外壳，投光角可调；货舱口至少两 盏400W的高压汞灯的照度。
探照灯：射出较集中的平行光束，苏伊士运河灯可见 1500米航标反射带。
影响平均照度的因素：1.光源光通Fn ，2.照明 器数量N，3.照明器分布，4.舱室面积A，5.减光系 数K，6.利用系数u。
白炽灯：优点：结构简单、使用灵活 ，可瞬时点燃、无频闪、可调光、可任意 位置点燃。
缺点：易黑化，耐振性差，寿命与光通受电压影响大。 用途：因可瞬时点燃，船舶航行信号灯、应急照明都只 能用白炽灯，且还有双灯丝产品。普通照明也广泛使用。
卤钨灯： 卤钨灯：有碘钨灯和溴钨灯两种。溴钨灯对安装位置没 有要求。 特点：可避免黑化，体积小、光效高。
性好、耐震，缺点及使用场合同高压汞 灯。—船用雾灯。
金属卤化物灯、氙灯和汞氙灯
金属卤化物灯：碘化金属（钠.铊.铟.镝等）。 结构：与高压汞灯类似，但无荧光层。
特点：光效更高。用途：大面积照明。三 个系列：1.钠-铊-镝灯；2.钪-钠灯；3.镝-钬 灯。
氙灯及汞氙灯：
氙灯：惰性气体弧 光放电。
特点：启动快、功 率大、光色白、亮度高 ；但光效低、寿命短。
气体放电灯工作原理：利用电场（高压）加速自由电 子，使之撞击气体或金属蒸气原子电离，形成自持放电， 电离后的原子能释放能量辐射光子。稳定放电后，应进行 限流。
荧光灯：
预热式低压汞蒸 气放电灯。
启动器：简单的 自动开关。
特点：表面亮度低、表面温度低、光效高、寿命长、 显色性较好、光通分布均匀；不能频繁开关，电压低时有 跳光现象，过低则熄灭。
长弧氙灯
汞氙灯：氙灯加汞，也有长短 弧之分。特点：启动快、再启动容 易、光透性好；但有紫外线辐射。
注意保护：1.眼睛；2.灯壳。
[第二节要点]：灯的种类、用途、工作原理和特点。
§14-3.船舶照明器
本节内容有两个部分
1.照明器的类型及其应用； 2.照明器与照度。 本节主要掌握照明器的类型及其应用。知 道其组成、功能、防护等级、设置要求及相关 规定等。
