黄光制程工艺流程

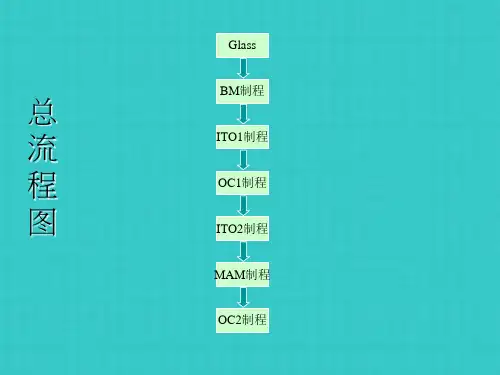

黄光制程工艺流程

SR
SR
Resist Thickness：光阻的厚度测量。
Etch
Etching
Etching ：用强酸将玻璃中未受光阻保护的 那部分ITO腐蚀，留下所需图形的过程。 主要控制参数：蚀刻液浓度 ，蚀刻液温度，
蚀刻时间，喷淋压力。
主要品质异常：蚀刻不净，ITO过蚀，以及 由涂布异常而引起的蚀刻异常。
主要控制参数：Roller的前挤量及下压量，涂布速度，
抽泵频率，抽泵强度。
主要参考参数：膜层厚度(属过渡光阻,膜厚1.4~2.3um)，
膜层均匀性。
主要品质异常：涂布针孔、涂布箭影。
CT
Coating
Coater一般分为Roll Coater，Slit Coater，Spin Coater。我 们公司用的是Roller。我们公司的BM&OC1用的是Inkjet印 刷，而OC2用的是APR凸版印刷。
CP：将玻璃温度冷却至室温。
主UDPrVe要ev：-eB品l去oa质pk除Dein异玻：ge常璃也v：的叫e曝表slo光o面ft偏pb的a移i有kne，机。g固物定，光使阻玻残是分璃留被异未光进常一，曝 阻步过清曝光溶洁。。的解部速分度溶缓于慢显，影从液而中通过),未控曝制光显的影那时部间，
可以显现出光罩上的图形。 主要控制参数:烘烤时间，烘烤温度，烘烤热板Pin高度。
EXPO
Exposure
曝光波长：i线（365nm）， h线（405nm）， g线（436nm）。
Mask：也叫掩膜板。电路图即是通过曝光从 Mask上转移到玻璃上。
高压汞灯发光原理：在真空的石英管中加入 定量的高纯汞，通过对两端电极提供高电压 差，产生高热，将汞汽化，汞蒸气在高电位 差下，受激发而放电，从而产生紫外线辐射。 内部的卤素元素，就有催化及保护的功用。

黄光制程_??????

黄光制程_??????

黄光制程
黄光制程（also known as黄色光刻技术）是一种微电子制程中常用的制造技术，它广泛应用于芯片制造和半导体工业。

黄光制程利用光刻和影像传输来定义微电子设备中的图案和结构。

黄光制程包括以下几个步骤：
1. 制备底片：将待制造的芯片涂覆在一个平坦的基片（通常是硅片）上。

2. 涂覆光刻胶：将光刻胶均匀涂覆在芯片上。

光刻胶可以在曝光后形成所需的图案。

3. 曝光：使用光刻机将芯片暴露在特定的光源下，光刻胶将在所暴露的区域发生化学反应。

4. 显影：用显影剂将未暴露的部分光刻胶去除，形成所需的图案。

5. 蚀刻：使用化学或物理的腐蚀方法去除裸露的芯片表面材料，形成所需的结构。

6. 清洗和检验：将芯片清洗干净并进行质量检验，以确保芯片制造的质量与要求相符。

黄光制程是制造集成电路和其他微电子器件的核心技术之一，它可以实现高精度和高分辨率的图案定义。

随着微电子技术的不断发展，黄光制程也在不断改进和演进，以满足日益复杂和精细的设备制造需求。

PHOTO工艺

PHOTO工艺

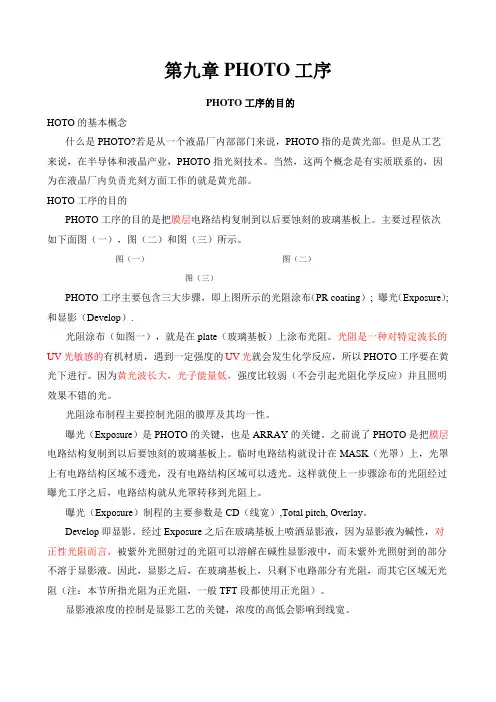

第九章PHOTO工序PHOTO工序的目的HOTO的基本概念什么是PHOTO?若是从一个液晶厂内部部门来说，PHOTO指的是黄光部。

但是从工艺来说，在半导体和液晶产业，PHOTO指光刻技术。

当然，这两个概念是有实质联系的，因为在液晶厂内负责光刻方面工作的就是黄光部。

HOTO工序的目的PHOTO工序的目的是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

主要过程依次如下面图（一），图（二）和图（三）所示。

图（一）图（二）图（三）PHOTO工序主要包含三大步骤，即上图所示的光阻涂布（PR coating）; 曝光（Exposure）;和显影（Develop）.光阻涂布（如图一），就是在plate（玻璃基板）上涂布光阻。

光阻是一种对特定波长的UV光敏感的有机材质，遇到一定强度的UV光就会发生化学反应，所以PHOTO工序要在黄光下进行。

因为黄光波长大，光子能量低，强度比较弱（不会引起光阻化学反应）并且照明效果不错的光。

光阻涂布制程主要控制光阻的膜厚及其均一性。

曝光（Exposure）是PHOTO的关键，也是ARRAY的关键。

之前说了PHOTO是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

临时电路结构就设计在MASK（光罩）上，光罩上有电路结构区域不透光，没有电路结构区域可以透光。

这样就使上一步骤涂布的光阻经过曝光工序之后，电路结构就从光罩转移到光阻上。

曝光（Exposure）制程的主要参数是CD（线宽）,Total pitch, Overlay。

Develop即显影。

经过Exposure之后在玻璃基板上喷洒显影液，因为显影液为碱性，对正性光阻而言，被紫外光照射过的光阻可以溶解在碱性显影液中，而未紫外光照射到的部分不溶于显影液。

因此，显影之后，在玻璃基板上，只剩下电路部分有光阻，而其它区域无光阻（注：本节所指光阻为正光阻，一般TFT段都使用正光阻）。

显影液浓度的控制是显影工艺的关键，浓度的高低会影响到线宽。

显影后送去蚀刻，这样有光阻保护部分（即需要的电路部分）的膜不会被蚀刻掉，而没有光阻保护部分的膜就被蚀刻掉。

黄光PHOTO制程问答

黄光PHOTO制程问答

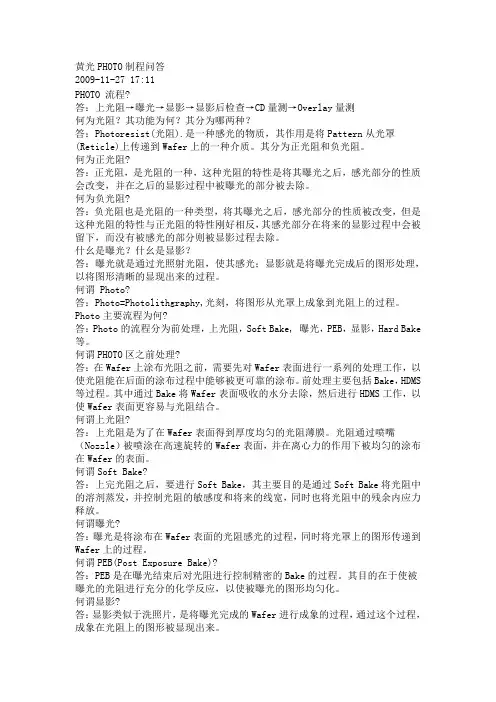

黄光PHOTO制程问答2009-11-27 17:11PHOTO 流程?答：上光阻→曝光→显影→显影后检查→CD量测→Overlay量测何为光阻？其功能为何？其分为哪两种？答：Photoresist(光阻).是一种感光的物质，其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。

其分为正光阻和负光阻。

何为正光阻?答：正光阻，是光阻的一种，这种光阻的特性是将其曝光之后，感光部分的性质会改变，并在之后的显影过程中被曝光的部分被去除。

何为负光阻?答：负光阻也是光阻的一种类型，将其曝光之后，感光部分的性质被改变，但是这种光阻的特性与正光阻的特性刚好相反，其感光部分在将来的显影过程中会被留下，而没有被感光的部分则被显影过程去除。

什幺是曝光？什幺是显影？答：曝光就是通过光照射光阻，使其感光；显影就是将曝光完成后的图形处理，以将图形清晰的显现出来的过程。

何谓 Photo?答：Photo=Photolithgraphy,光刻，将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答：Photo的流程分为前处理，上光阻，Soft Bake, 曝光，PEB，显影，Hard Bake 等。

何谓PHOTO区之前处理?答：在Wafer上涂布光阻之前，需要先对Wafer表面进行一系列的处理工作，以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake，HDMS 等过程。

其中通过Bake将Wafer表面吸收的水分去除，然后进行HDMS工作，以使Wafer表面更容易与光阻结合。

何谓上光阻?答：上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴（Nozzle）被喷涂在高速旋转的Wafer表面，并在离心力的作用下被均匀的涂布在Wafer的表面。

何谓Soft Bake?答：上完光阻之后，要进行Soft Bake，其主要目的是通过Soft Bake将光阻中的溶剂蒸发，并控制光阻的敏感度和将来的线宽，同时也将光阻中的残余内应力释放。

黄光工艺介绍

黄光工艺介绍

4.黄光制程与传统制程的优劣2-流程工艺能力
耐酸印刷制程
制程规 耐酸印 格项目 刷制程
评判
线宽线 0.3*0.3
距
mm
一般
蚀刻痕 明显
一般
是否扩 散
产品设 计图形 复杂的
程度
精度
印刷容 易扩散
设计图 形简单
0.1mm
一般 一般 一般
黄光制程
制程规 黄光制 格项目 程
，容易扩散。 容易受ITO图案复杂性
影响
良率高不受其它影响
Remark： 黄光制程相对耐酸印刷制程良率较高。


黄光工艺介绍 Profile of Photo process
2012-12-29

1、黄光制程定义-核心技术及名称的来源
黄光工艺使用的技术 黄光使用的技术为微影 (Lithography) 技术，使用的材料为感光材料，这
种材料称之为光阻（PR,photo resistance)。PR具有独特的特性，在UV光的作 用下，会发生化学变化，变成易容与酸或者碱的新物质。
微影 (Lithography) 技术是将光罩 (Mask) 上的图案先转移至PR上，再以 溶剂浸泡将PR受光照射到的部份加以溶解或保留，形成和光罩完全相同或呈互 补的光阻图。
黄光制程名称的来源 由于微影制程的环境照明光源是黄光，而非一般摄影暗房的红光，所以这
一制程常被简称为“黄光”制程。 黄光制程线路精准度水平高，被广泛应用在电容式触摸屏sensor的加工。
Remark：黄光制程采用干膜代替耐酸制程能力进一步提升，可以提升产品层次。 镭雕工艺有效率和爆点的问题，复杂ITO图案产品的批量性低。

4.黄光制程与传统制程的优劣3—批量能力

PHOTO工艺

PHOTO工艺

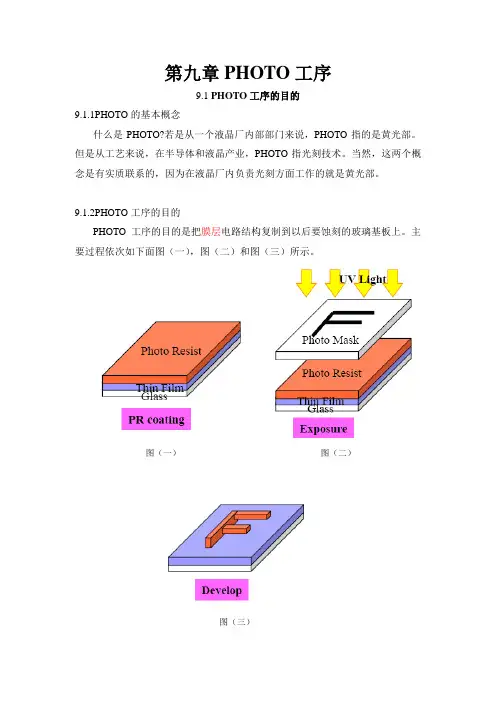

第九章PHOTO工序9.1 PHOTO工序的目的9.1.1PHOTO的基本概念什么是PHOTO?若是从一个液晶厂内部部门来说，PHOTO指的是黄光部。

但是从工艺来说，在半导体和液晶产业，PHOTO指光刻技术。

当然，这两个概念是有实质联系的，因为在液晶厂内负责光刻方面工作的就是黄光部。

9.1.2PHOTO工序的目的PHOTO工序的目的是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

主要过程依次如下面图（一），图（二）和图（三）所示。

图（一）图（二）图（三）PHOTO工序主要包含三大步骤，即上图所示的光阻涂布（PR coating）; 曝光（Exposure）;和显影（Develop）.光阻涂布（如图一），就是在plate（玻璃基板）上涂布光阻。

光阻是一种对特定波长的UV光敏感的有机材质，遇到一定强度的UV光就会发生化学反应，所以PHOTO工序要在黄光下进行。

因为黄光波长大，光子能量低，强度比较弱（不会引起光阻化学反应）并且照明效果不错的光。

光阻涂布制程主要控制光阻的膜厚及其均一性。

曝光（Exposure）是PHOTO的关键，也是ARRAY的关键。

之前说了PHOTO 是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

临时电路结构就设计在MASK（光罩）上，光罩上有电路结构区域不透光，没有电路结构区域可以透光。

这样就使上一步骤涂布的光阻经过曝光工序之后，电路结构就从光罩转移到光阻上。

曝光（Exposure）制程的主要参数是CD（线宽）,Total pitch, Overlay。

Develop即显影。

经过Exposure之后在玻璃基板上喷洒显影液，因为显影液为碱性，对正性光阻而言，被紫外光照射过的光阻可以溶解在碱性显影液中，而未紫外光照射到的部分不溶于显影液。

因此，显影之后，在玻璃基板上，只剩下电路部分有光阻，而其它区域无光阻（注：本节所指光阻为正光阻，一般TFT 段都使用正光阻）。

显影液浓度的控制是显影工艺的关键，浓度的高低会影响到线宽。

半导体制程

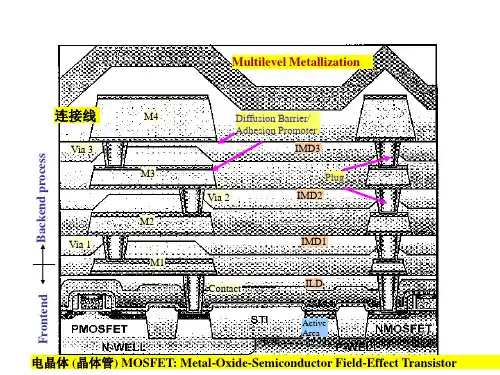

半导体制程
(a) PR_coating (上光 阻) 光阻见白光即反应 用黄光 (b) Photo_mask & exposure (上光罩及曝光) (c) CD measurement (曝光后量测) 简称 ADI_CD (d) After Develop Inspection (曝光后检查 ) 简称 ADI
P-sub
Brief Process Flow - Drain Engineering
7 Spacer Formation : 7.1 PETEOS dep. 7.2 SiN dep. 7.3 Spacer dry etch 8. Source and Drain Formation: 8.1 N+ Lithography 8.2 N+ implant 8.3 PR stripping 8.4 P+ Lithography 8.5 P+ implant 8.6 PR stripping
Brief Process Flow - Gate Engineering
5 Poly Gate Formation : 5.1 Poly annealing 5.2 PR coating 5.3 POLY Lithography 5.4 Development 5.5 POLY Gate etching 5.6 PR stripping 5.7 Thin Oxide Growth Stepper Exposure Poly Mask NLDD 6. LDD (Light Dope Drain) implant PR coating P-LDD PR 6.1 N-LDD Lithography (ellipsis) N-LDD Implant P-LDD implant Poly P-LDD 6.2 NLDD / N-PKT implant P-PKT STI 6.3 P-LDD Lithography (ellipsis) NWELL PWELL N-LDD N-LDD 6.4 PLDD / P-PKT implant N-PKT N-PKT

黄光制程简介2

黄光制程简介2

6500
6000
5500 2000 2500 3000 3500 4000
Spin Speed (rpm)
Coating Uniformity Parameter
• Resist Temperature
– Domed profile (high in center) ---> lower resist temp. – Dished profile (low in center) ---> raise resist temp
Thickness (Angstron)
7360 7350 7340 7330 7320 7310 7300 7290 7280 7270 7260 1 2 3 4 5 6 7 8 9 10 11 12 13
22.6 oC 22.0 oC 21.8 oC 21.4 oC
Wafer Position
Contributors to Resist Thickness and Uniformity
2. Illumination intensity of KrF exposure tool is too low. →Much faster resist is require.⇒Chemically Amplified Resist
Substrate Pretreatment
1. Dehydrating Bake
Spin Speed
Thickness Uniformity
Resist volume Dispense rate
Dispense
Timing
Exhaust
Softbake
• Purpose • Consideration – Remove solvent – Optimize soft bake temperature – Control resist • sufficient high to release stress sensitivity and • not too high to desensitize resist linewidth – Consistency and uniformity of temperature – Stress release • to control resist sensitivity and linewidth

黄光制程

黄光制程

扩散 (Diffusion)
清洗 (Clean)
离子注入 (Implant)
Litho 什么是黄光区?
Litho
- Clean Room -
Separation Other Area Lithography Area † Clean
Materia l Selectio n
Cleaning System
• 按运作分类: 扫描机(SCANNER); 步进机(STEPPER)
Litho
什么是光罩?
光罩是有很多图形(Pattern）的模板设计图形
+ +
Test Key Barcode Scribe Line
Fiducial Test Line
Main Pattern
+
+
Global Mark
QA Cell
FACTOR
EE / FO OL Base Line / FB Mix & Match(System)
• Process condition depends on which layer : Substrate condition,CD,Topology,OL target,Etch target etc • Key process factor : Tpr(A),Use BARC or not,SB,TARC or not,WEE,EE,FO,OL offset,PEB, Dev. Dipping time and so on. • Key machine factor : Cup exhaust pressure,Water jacket control temp,Chamber pressure,Temp,focus, Plate exhaust,PEB temp Accuracy.

黄光制程介绍

黄光制程介绍

100
NA
NA
1000
7
NA
10000
70
NA 100000 700
我們的無塵室規格
❖落塵量 ：每一立方英尺的空間裡直 徑0.5微米的灰塵或顆粒 數目小於10000個. （10000級）
❖溫 度 ： 21℃－25℃ ❖溼 度 ： 相對溼度 50﹪－70﹪ ❖靜電限制： 低於100 伏特
10/22
干膜光阻
3/21
模版式 移印式 印刷式 黃光轉移
通過干膜的光照反 應、化學反應發生 分解，達成非接觸
式轉移圖形
制程簡介
表面清潔
4/22
壓膜 去膜
曝光 顯 影
蝕刻
黃光區域
黃光燈：由于感光性的原料，對紫外光或可見 光敏感，如果采用含紫外線的普通白光燈照明 ，結果是電阻圖形邊緣模糊，從而降低產品的 質量，所以必須使用防紫外線燈，目前我們使 用的燈波長是大于365nm.
Hale Waihona Puke 黃光制程介紹前言黃光制程是通對涂覆在物件表面的光敏 性物質（又稱光刻膠或光阻），經曝光、顯 影后留下的部份對底層起保護作用，然后進 行蝕刻去膜，最終獲得永久性圖形的過程。
1/22
目錄
❖ 制程簡介 ❖ 黃光區域 ❖ 無塵室 ❖ 干膜光阻
2/22
❖ 曝光 ❖ 顯影 ❖ 蝕刻 ❖ 去膜
制程簡介
圖 形 轉 移 技 術
2 表示正在品質驗證的阻值
MS生產設備
21/22
小結
黃光制程是一種產品制造技術，并不 限于生產一種產品，目前的認知是可以在 平面物件上做出圖形，可以將銅合金制作 成需要的形狀，各制程如有新品的試制可 以采用。
23 22/22
12/22

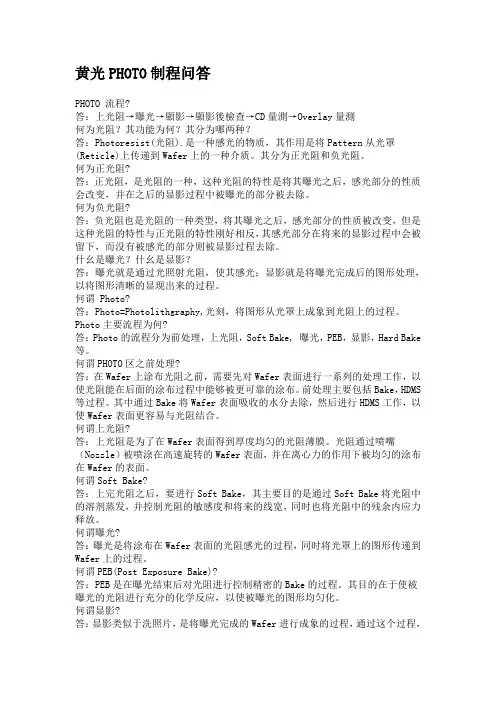

黄光PHOTO制程问答.

黄光PHOTO制程问答.

黄光PHOTO制程问答PHOTO 流程?答：上光阻→曝光→顯影→顯影後檢查→CD量測→Overlay量測何为光阻？其功能为何？其分为哪两种？答：Photoresist(光阻).是一种感光的物质，其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。

其分为正光阻和负光阻。

何为正光阻?答：正光阻，是光阻的一种，这种光阻的特性是将其曝光之后，感光部分的性质会改变，并在之后的显影过程中被曝光的部分被去除。

何为负光阻?答：负光阻也是光阻的一种类型，将其曝光之后，感光部分的性质被改变，但是这种光阻的特性与正光阻的特性刚好相反，其感光部分在将来的显影过程中会被留下，而没有被感光的部分则被显影过程去除。

什幺是曝光？什幺是显影？答：曝光就是通过光照射光阻，使其感光；显影就是将曝光完成后的图形处理，以将图形清晰的显现出来的过程。

何谓 Photo?答：Photo=Photolithgraphy,光刻，将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答：Photo的流程分为前处理，上光阻，Soft Bake, 曝光，PEB，显影，Hard Bake 等。

何谓PHOTO区之前处理?答：在Wafer上涂布光阻之前，需要先对Wafer表面进行一系列的处理工作，以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake，HDMS 等过程。

其中通过Bake将Wafer表面吸收的水分去除，然后进行HDMS工作，以使Wafer表面更容易与光阻结合。

何谓上光阻?答：上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴（Nozzle）被喷涂在高速旋转的Wafer表面，并在离心力的作用下被均匀的涂布在Wafer的表面。

何谓Soft Bake?答：上完光阻之后，要进行Soft Bake，其主要目的是通过Soft Bake将光阻中的溶剂蒸发，并控制光阻的敏感度和将来的线宽，同时也将光阻中的残余内应力释放。

厂晶圆厂面板厂电子厂房制程工艺制程简述

厂晶圆厂面板厂电子厂房制程工艺制程简述
1. 即光阻剂剥离作业 2. 完成循环步骤
2.4 Implant制程-(Array制程之辅助制程)
项目
Implant
说明
1. 制程主要功能为:离子植入当导电材 2. 代表机台:High Current/Medium Current 3.所在区域Support Area为2层式结构
Note:所谓Supporting Area主要为Implant及Diffusion等2个制程区域, 其
3层式结构(1F非无尘室)
2. 各区有SubFAB空间
2.Support(Dif,Imp)2层,其余单层 3. 较少采用格子梁设计
1. 相同:T/F,Photo,Etch
2.相异:WS/R,Zero,Metrology,CMP Diffusion,Implant,WAT,OQA
1.相同:T/F,Photo,Etch 2.相异:Cell,Module 3.Buffer占用相当大动线空间
※ PR意指「光阻剂」
2.2前期制程
WS/WR Zero
1.即Wafer Start & Wafer Recycle 2.自中德/小松等长晶厂进基板晶圆 3.清洁/检查/方向标记
长第1层基底层
2.3 Array制程-(Ball Room一般为3层式无尘室) A.Thin Film制程-(主要功能在晶圆表面镀层)
3. 常须连接Pump Line高真空系统
B.Photo制程-(又叫黄光区,主要机台如Track /
Scanner) 项目
说明
PR Coating
1.PR Coating即光阻剂涂布作业 2.感光重要步骤
光源
1. 主要光源为DUV之KrF-248nm及ArF-193nm 2. 制程KrF-0.25,0.18μm及ArF-0.13,0.10μm

PHOTO工艺

PHOTO工艺

第九章PHOTO工序9.1 PHOTO工序的目的HOTO的基本概念什么是PHOTO?若是从一个液晶厂内部部门来说，PHOTO指的是黄光部。

但是从工艺来说，在半导体和液晶产业，PHOTO指光刻技术。

当然，这两个概念是有实质联系的，因为在液晶厂内负责光刻方面工作的就是黄光部。

HOTO工序的目的PHOTO工序的目的是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

主要过程依次如下面图（一），图（二）和图（三）所示。

图（一）图（二）图（三）PHOTO工序主要包含三大步骤，即上图所示的光阻涂布（PR coating） ; 曝光（Exposure）;和显影（Develop）.光阻涂布（如图一），就是在plate（玻璃基板）上涂布光阻。

光阻是一种对特定波长的UV光敏感的有机材质，遇到一定强度的UV光就会发生化学反应，所以PHOTO工序要在黄光下进行。

因为黄光波长大，光子能量低，强度比较弱（不会引起光阻化学反应）并且照明效果不错的光。

光阻涂布制程主要控制光阻的膜厚及其均一性。

曝光（Exposure）是PHOTO的关键，也是ARRAY的关键。

之前说了PHOTO是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

临时电路结构就设计在MASK（光罩）上，光罩上有电路结构区域不透光，没有电路结构区域可以透光。

这样就使上一步骤涂布的光阻经过曝光工序之后，电路结构就从光罩转移到光阻上。

曝光（Exposure）制程的主要参数是CD（线宽）,Total pitch, Overlay。

Develop即显影。

经过Exposure之后在玻璃基板上喷洒显影液，因为显影液为碱性，对正性光阻而言，被紫外光照射过的光阻可以溶解在碱性显影液中，而未紫外光照射到的部分不溶于显影液。

因此，显影之后，在玻璃基板上，只剩下电路部分有光阻，而其它区域无光阻（注：本节所指光阻为正光阻，一般TFT段都使用正光阻）。

显影液浓度的控制是显影工艺的关键，浓度的高低会影响到线宽。

OGS前段流程简介

OGS前段流程简介

三 OGS工艺各制程介绍
白光镀膜制程-金属膜特性
膜層 ITO SIO2 METAL
功能 透明導線 TP保護膜 外部線路
需求 低阻抗、高穿透性 高硬度、耐侵蝕 低阻抗
三 OGS工艺各制程介绍
白光镀膜制程-使用物理氣相沉積 (Physical Vapor Deposition,PVD)法
性質 方法 蒸鍍 (Evaporatio n) 分子束磊晶 成長(MBE) 濺鍍 (Sputter) 大尺寸厚度 控制 差 差 佳 精确成份控 制 差 优秀 佳 可沉积材料 之选用 少 少 多 整体制造成 本（COO ） 差 差 优秀
剥膜前
剥膜后
OGS工艺前段制程
Creat A Better Future
Contents
1 2 3
引言
OGS工艺流程简介
OGS工艺各制程介绍
2
Creat A Better Future
一
引言
OGS（One glass solution)-单片式触控面板。 OGS结构：在保护玻璃上直接形成ITO导电膜及传感器的技术。一块玻璃 同时起到保护玻璃和触摸传感器的双重作用。 前景：从技术层面来看,OGS技术较之目前主流的G/G触控技术具备以下 优势:结构简单,轻、薄、透光性好;由于省掉一片玻璃基板以及贴合工序,利于 降低生产成本、提高产品良率。
RP，BRP，CP or TP
O2 氣體入口
IG，DG，PIG
如上图所示， TARGET后面(永久磁铁or可动式磁石)会吸附e-電子，在一真空腔体內， 將靶材接阴极(通 e- 负电)target上充滿e- 负电，而glass基板接正极或接地，导入Ar 气体，当两级间加入一高电压时，其Ar会解离成Ar+和e-(其Ar+和e-的等离子体，称 之为电浆)，而Ar+会动向阴极之靶材，并將靶材的原子冲撞出來，而后被冲撞出的原 子会落在基板上堆积形成薄膜。

黄光制程工艺流程

黄光制程工艺流程

根据光敏材料的性质，选择合适的光 源波长和功率。
显影设备
显影设备
用于将光固化后的膜进行显影，去除未固化的材 料。
显影方式
可以采用浸泡显影、喷淋显影等方式。
显影剂选择
根据光敏材料的性质，选择合适的显影剂。
蚀刻设备
1 2
蚀刻设备
用于对硅片进行蚀刻处理，形成电路和图形。
蚀刻方式
可以采用化学蚀刻、物理蚀刻等方式。
技术挑战
光刻机精度要求高
黄光制程需要高精度的光刻机，以确保图案的精确复制和加工。
制程控制难度大
黄光制程涉及多种材料和复杂的化学反应，对制程参数和环境条件 要求极高，控制难度较大。
设备维护与升级成本高
黄光制程设备昂贵且维护成本高，同时随着技术更新换代，设备升 级也面临较大压力。
环境影响与可持续发展
特点
黄光制程具有高精度、高稳定性和高效率的特点。在微电子、精密机械、光学 等领域中，黄光制程广泛应用于表面处理、光刻、曝光等关键工艺环节。
黄光制程的重要性
提高产品质量
黄光制程能够有效地提高产品的质量和性能，降低不良率，提高 生产效率。
满足高精度需求
随着科技的发展，产品对精度的要求越来越高，黄光制程能够满足 高精度、高稳定性的制造需求。
03
聚酯
聚酯是一种常用的高分子材料，具有良好的透明性和机械性能，常用于
制造中低端光掩膜和光刻胶。
光敏材料
光敏材料
光敏材料是黄光制程中的核心材料之一，用于制造光掩膜和光刻胶。它们在受到特定波长 的光线照射后，会发生化学反应，从而产生交联或降解等变化。
光刻胶
光刻胶是光敏材料的一种，分为正性胶和负性胶两种类型。正性胶在受到光线照射后会变 得可溶，而负性胶则会变得不溶。它们在光刻工艺中起到关键的作用。

光刻技术知识问与答

光刻技术知识问与答

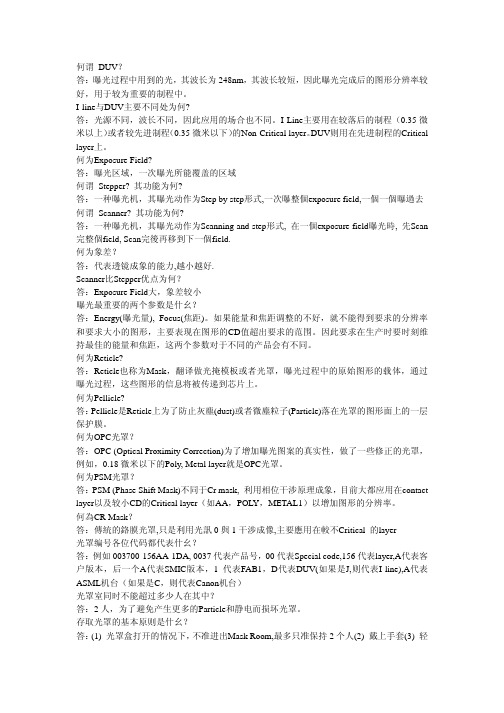

何谓 DUV？答：曝光过程中用到的光，其波长为248nm，其波长较短，因此曝光完成后的图形分辨率较好，用于较为重要的制程中。

I-line与DUV主要不同处为何?答：光源不同，波长不同，因此应用的场合也不同。

I-Line主要用在较落后的制程（0.35微米以上）或者较先进制程（0.35微米以下）的Non-Critical layer。

DUV则用在先进制程的Critical layer上。

何为Exposure Field?答：曝光区域，一次曝光所能覆盖的区域何谓 Stepper? 其功能为何?答：一种曝光机，其曝光动作为Step by step形式,一次曝整個exposure field,一個一個曝過去何谓 Scanner? 其功能为何?答：一种曝光机，其曝光动作为Scanning and step形式, 在一個exposure field曝光時, 先Scan 完整個field, Scan完後再移到下一個field.何为象差？答：代表透镜成象的能力,越小越好.Scanner比Stepper优点为何？答：Exposure Field大，象差较小曝光最重要的两个参数是什幺？答：Energy(曝光量), Focus(焦距)。

如果能量和焦距调整的不好，就不能得到要求的分辨率和要求大小的图形，主要表现在图形的CD值超出要求的范围。

因此要求在生产时要时刻维持最佳的能量和焦距，这两个参数对于不同的产品会有不同。

何为Reticle?答：Reticle也称为Mask，翻译做光掩模板或者光罩，曝光过程中的原始图形的载体，通过曝光过程，这些图形的信息将被传递到芯片上。

何为Pellicle?答：Pellicle是Reticle上为了防止灰塵(dust)或者微塵粒子(Particle)落在光罩的图形面上的一层保护膜。

何为OPC光罩？答：OPC (Optical Proximity Correction)为了增加曝光图案的真实性，做了一些修正的光罩，例如，0.18微米以下的Poly, Metal layer就是OPC光罩。

黄光工艺介绍-20121230

黄光工艺介绍-20121230

批附光阻
3
UV光源 光罩图案 PR 光阻 ITO film 基材
UV通过光罩上的图案，照射到 光阻膜上去，制出光阻图案 （PR被UV照射后，发生化学变 化，但是物理形态没有变化，所 以生成的光阻图案肉眼不可见） 碱性溶液中，在光阻膜上形成与 光罩图案相同或者互补的光阻图 案 酸性溶液中，未被光阻图案遮 挡住的ITO被溶解，形成ITO图 案 酸性溶液中清晰掉光阻图案， 保留ITO图案。Sensor制作完 成
曝 光
4
光阻图案 ITO film 基材 光阻图案 5 ITO 图案 基材 ITO 图案 基材
显 影
蚀 刻
6
褪光阻
4.黄光制程与传统制程的优劣1-流程
耐酸 印刷 制程
黄光 制程
镭雕 制程
Remark：黄光制程与耐酸制程工艺的对比主要是用干膜代替了耐酸印刷制程，后续工站相同。

4.黄光制程与传统制程的优劣2-流程工艺能力 耐酸印刷制程
制程规 格项目 线宽线 距 蚀刻痕 是否扩 散 产品设 计图形 复杂的 程度 精度 耐酸印 刷制程 0.3*0.3 mm 明显 印刷容 易扩散 设计图 形简单 0.1mm 评判
黄光制程
制程规 格项目 线宽线 距 蚀刻痕 黄光制 程 40*4 0um 无 无 设计图 形可以 更复杂 ，性能 强大 40um 评判 好 好 较好
曝光前
Mask光罩
曝光后
PR 光阻 ITO film 未被mask遮挡的PR曝 光后变成不溶于碱的物 质，形成负性光阻图案 未被mask遮挡的PR曝 光后变成溶于碱的物 质，形成正性光阻图案

3、黄光制程的流程
1 2
ITO 基材 基材退火
ITO缩水 压干膜
PR 光阻 ITO 基材
