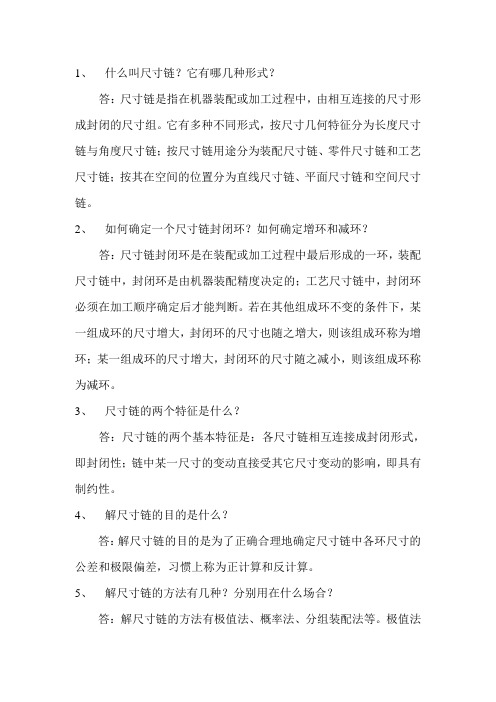

1、什么叫尺寸链？它有哪几种形式？答：尺寸链是指在机器装配或加工过程中，由相互连接的尺寸形成封闭的尺寸组。
它有多种不同形式，按尺寸几何特征分为长度尺寸链与角度尺寸链；按尺寸链用途分为装配尺寸链、零件尺寸链和工艺尺寸链；按其在空间的位置分为直线尺寸链、平面尺寸链和空间尺寸链。
2、如何确定一个尺寸链封闭环？如何确定增环和减环？答：尺寸链封闭环是在装配或加工过程中最后形成的一环，装配尺寸链中，封闭环是由机器装配精度决定的；工艺尺寸链中，封闭环必须在加工顺序确定后才能判断。
若在其他组成环不变的条件下，某一组成环的尺寸增大，封闭环的尺寸也随之增大，则该组成环称为增环；某一组成环的尺寸增大，封闭环的尺寸随之减小，则该组成环称为减环。
3、尺寸链的两个特征是什么？答：尺寸链的两个基本特征是：各尺寸链相互连接成封闭形式，即封闭性；链中某一尺寸的变动直接受其它尺寸变动的影响，即具有制约性。
4、解尺寸链的目的是什么？答：解尺寸链的目的是为了正确合理地确定尺寸链中各环尺寸的公差和极限偏差，习惯上称为正计算和反计算。
5、解尺寸链的方法有几种？分别用在什么场合？答：解尺寸链的方法有极值法、概率法、分组装配法等。
极值法具有完全互换性；概率法又称为大数互换法，可在生产实践中，放大组成环公差，使零件易于加工，同时又能满足封闭环的饿技术要求。
分组装配法只能实现组内互换，适用于大量生产中要求精度高、尺寸链环数少、形状简单、测量分组方便的零件。
6、用完全互换法解尺寸链，考虑问题的出发点是什么？答：完全互换法又称为极值法，其出发点是从各环的最大极限尺寸和最小极限尺寸出发来计算的，它能保证零、部件的互换性。
7、为什么封闭环公差比任何一个组成环公差都大？设计时应遵循什么原则？答：用完全互换法解尺寸链，封闭环公差等于各组成环公差之和，故封闭环公差比任何一个组成环公差都大。
当封闭环公差一定时，组成环越多，各组成环分配公差值越小，故设计时应尽量减少尺寸链组成环，即应遵循最短尺寸链原则。
一、尺寸链的概念图5-1: 尺寸链示例二、尺寸链的基本术语及分类（一）尺寸链的基本术语1.环：尺寸链中每个尺寸2.封闭环：在加工或装配过程中最后形成的一环，它的大小是由组成环间接保证的ＡＯ3.组成环：对封闭环有影响的其它各环。
增环：引起封闭环同向变动减环：引起封闭环反向变动（二）尺寸链的分类1.按尺寸链的功能要求分：1）工艺尺寸链2）装配尺寸链2.尺寸链间相互联系分：1）独立尺寸链2）并联尺寸链图5-2:并联尺寸链3.按环的几何特征分1.长度尺寸链2.角度尺寸链图5-3:角度尺寸链3.组合形式4.按环的空间位置分1.直线尺寸链2.平面尺寸链图5-4:平面尺寸链3.空间尺寸链三、尺寸链的计算公式（一）极值法计算公式1.基本尺寸计算2.极限尺寸的计算3.上、下偏差的计算4.环公差的计算5.各环平均公差计算6.平均尺寸及对称偏差计算法二、概率法计算公式k 0、ki为各环的相对分布系数，影响k的因素为二个方面：一是合格率，在公差带范围内即（3σ内）全部合格，认为k'=1不作另外考虑，一般与实际中的情况符合，否则要考虑置信水平P二是分布规律：当分布规律为正态分布时k n=1,否则要考虑分布特性K″获得,在3σ区间内（公差带内）全部合格推导：一、工艺尺寸链的建立和增环、减环判别（一）、尺寸链的建立1.确定封闭环装配尺寸链中，装配精度就是封闭环；（设计）尺寸链中，未标尺寸（环）就是封闭环。
工艺尺寸链：间接获得的，不是直接保证的尺寸。
2.查组成环加工中直接获得且对封闭环有影响的尺寸3.画出尺寸链注意：使组成环环数达到最少（二）、增坏，减环的判别1、回路法：与封闭环反向的为增环，与封闭环同向的为减环。
2、直观法：与封闭环串联的是减环，与封闭环共基线并联的是增环。
串联的组成环性质相同，共基线并联的组成环性质相反。
3、分析法：假定其它组成环均为定值，分析某一组成环，其增大使封闭环增大为增环，反之为减环。
二、工艺基准与设计基准不重合时，工序尺寸及其公差的确定例、图5-5：测量基准与设计基准不重合的尺寸换算轴承碗问题，测量基准与设计基准不重合1、设计要求保证10-0.10及40-0.20孔深任意设计尺寸链，封闭环---总长X0X0=10+40=50, ES(x0)=0, EI0=-0.2-0.1=-0.3封闭环X0=50-00.32、测量问题----如何保证40-0.2？测量基准与设计基准不重合尺寸换算40-0.2尺寸的设计基准为B，无法直接测量改为A, 40-0.2是封闭环，由10-0.1及尺寸X1间接保证A.初检T0=ΣT i？否则调整公差B．判别增减环C．选用公式3、假废品问题，若测量结果为50? 49.75？合格否？需重测Ａ１4、如何提高测量----加工的可能性-----设计工艺装备，保证设计尺寸。

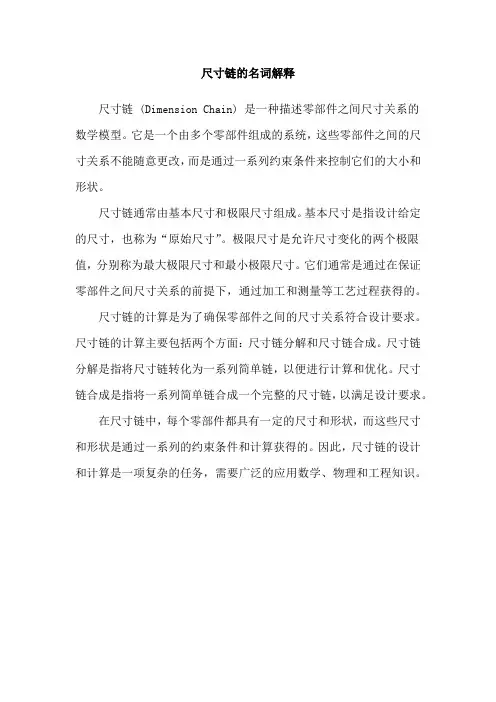

尺寸链的名词解释
尺寸链 (Dimension Chain) 是一种描述零部件之间尺寸关系的
数学模型。
它是一个由多个零部件组成的系统，这些零部件之间的尺寸关系不能随意更改，而是通过一系列约束条件来控制它们的大小和形状。
尺寸链通常由基本尺寸和极限尺寸组成。
基本尺寸是指设计给定的尺寸，也称为“原始尺寸”。
极限尺寸是允许尺寸变化的两个极限值，分别称为最大极限尺寸和最小极限尺寸。
它们通常是通过在保证零部件之间尺寸关系的前提下，通过加工和测量等工艺过程获得的。
尺寸链的计算是为了确保零部件之间的尺寸关系符合设计要求。
尺寸链的计算主要包括两个方面：尺寸链分解和尺寸链合成。
尺寸链分解是指将尺寸链转化为一系列简单链，以便进行计算和优化。
尺寸链合成是指将一系列简单链合成一个完整的尺寸链，以满足设计要求。
在尺寸链中，每个零部件都具有一定的尺寸和形状，而这些尺寸和形状是通过一系列的约束条件和计算获得的。
因此，尺寸链的设计和计算是一项复杂的任务，需要广泛的应用数学、物理和工程知识。
尺寸链（dimension chain）计算是在工程和制造领域中常用的方法，用于计算物体的尺寸或特征之间的关系。
以下是尺寸链计算中常用的四个公式：
1.长度链：长度链用于计算物体的长度或距离之间的关系。
常见的长度链公式如下：
L = L₁ + L₂ + L₃ + … + Ln
其中，L 表示总长度或距离，L₁、L₂、L₃等表示各个部分的长度或距离。
2.半径链：半径链用于计算物体的半径或直径之间的关系。
常见的半径链公式如下：
R = R₁ + R₂ + R₃ + … + Rn
或
D = 2R = 2(R₁ + R₂ + R₃ + … + Rn)
其中，R 表示总半径或直径，R₁、R₂、R₃等表示各个部分的半径或直径。
3.弧长链：弧长链用于计算物体的弧长之间的关系。
通常以角度来度量弧长，常见的弧长链公式如下：
S = S₁ + S₂ + S₃ + … + Sn
其中，S 表示总弧长，S₁、S₂、S₃等表示各个部分的弧长。
4.面积链：面积链用于计算物体的面积之间的关系。
常见的面积链公式如下：
A = A₁ + A₂ + A₃ + … + An
其中，A 表示总面积，A₁、A₂、A₃等表示各个部分的面积。
这些公式表示了尺寸链计算中常见的关系，可用于计算和预测物体的尺寸或特征。
在实际应用中，具体的公式和计算方式可能会根据实际情况和所涉及的几何形状而有所变化。
