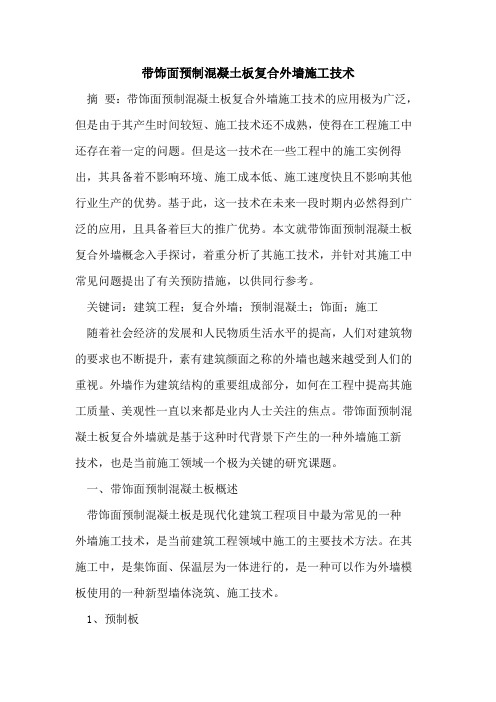

带饰面预制混凝土板复合外墙施工技术

带饰面预制混凝土板复合外墙施工技术摘要：带饰面预制混凝土板复合外墙施工技术的应用极为广泛，但是由于其产生时间较短、施工技术还不成熟，使得在工程施工中还存在着一定的问题。

但是这一技术在一些工程中的施工实例得出，其具备着不影响环境、施工成本低、施工速度快且不影响其他行业生产的优势。

基于此，这一技术在未来一段时期内必然得到广泛的应用，且具备着巨大的推广优势。

本文就带饰面预制混凝土板复合外墙概念入手探讨，着重分析了其施工技术，并针对其施工中常见问题提出了有关预防措施，以供同行参考。

关键词：建筑工程；复合外墙；预制混凝土；饰面；施工随着社会经济的发展和人民物质生活水平的提高，人们对建筑物的要求也不断提升，素有建筑颜面之称的外墙也越来越受到人们的重视。

外墙作为建筑结构的重要组成部分，如何在工程中提高其施工质量、美观性一直以来都是业内人士关注的焦点。

带饰面预制混凝土板复合外墙就是基于这种时代背景下产生的一种外墙施工新技术，也是当前施工领域一个极为关键的研究课题。

一、带饰面预制混凝土板概述带饰面预制混凝土板是现代化建筑工程项目中最为常见的一种外墙施工技术，是当前建筑工程领域中施工的主要技术方法。

在其施工中，是集饰面、保温层为一体进行的，是一种可以作为外墙模板使用的一种新型墙体浇筑、施工技术。

1、预制板预制板是现代化建筑工程中最为常见的一种，这种预制板是经过在加工成型之后直接运用到施工现场进行安装，所以也被广泛的称之为预制板。

预制板在其施工中是通过在工厂加工生产而形成模件或者板块，制作成为预制板的时候，先才采用木板将其钉成空心模型，然后在空心部分设置钢筋之后在进行混凝土浇筑形成的一种混凝土结构。

这种混凝土板材在当前的工程项目中使用很多，已成为高层建筑工程、基坑工程、市政工程中采用组多的一种。

2、带饰面预制混凝土板带饰面预制混凝土板是一个集饰面、保温于一体的一种综合性工程技术，并且可以将其作为外墙模板的新型复合现浇混凝土外墙结构，是现代化工程项目中应用最多的一种。

河北省住房和城乡建设厅关于发布《特种胶复合饰面保温板外墙外保温工程技术规程》的通知
文章属性
•【制定机关】河北省住房和城乡建设厅
•【公布日期】2010.06.22
•【字号】冀建质〔2010〕335号
•【施行日期】2010.08.01
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】城乡建设
正文
河北省住房和城乡建设厅关于发布《特种胶复合饰面保温板外墙外保温工程技术规程》的通知
各设区市住房和城乡建设（建设）局，华北石油管理局：
由河北省建设机械协会材料构件委员会编制的《特种胶复合饰面保温板外墙外保温工程技术规程》已通过审查，批准为河北省工程建设标准，编号为
DB13(J)/T109-2010，现予以发布，自2010年8月1日起施行。

本规程由河北省建设机械协会材料构件委员会负责解释，河北省工程建设标准化管理办公室负责管理。

二〇一〇年六月二十二日。

1 总则1. 0. 1 为规范复合材料保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

1. 0. 2本规程适用于抗震设防烈度为6-8度的地区，新建、扩建、改建的居住建筑、公共建筑和工业建筑外墙外保温工程的设计、施工和验收。

复合材料保温板屋面保温工程和内保温工程可参照执行。

1 .0. 3本系统在外墙外保温工程应用，除应执行本规程外，尚应符合国家、行业和本省现行有关标准的规定。

2术语2. 0. 1复合材料保温板外墙外保温系统external thermal insulation systems of composite material panel以复合材料保温板为保温层材料，由粘结层、保温层、抹面层和饰面层构成的建筑外墙外保温系统（简称系统）。

2. 0. 2复合材料保温板composite material panel以胶凝材料、保温填料为主要原料，添加功能性外加剂，经搅拌、成型、养护、切割等工艺制成的匀质材料保温板（简称保温板）。

2. 0. 3抹面层rendering coating抹在保温层上，中间夹有增强网，保护保温层并起防裂、防水、抗冲击作用的构造层。

2. 0. 4 界面砂浆interface treat mortar用以改善基层墙体或保温板表面粘结性能的聚合物砂浆。

2. 0. 5 粘结砂浆adhesive mortar用于保温板与基层墙体之间粘结的聚合物水泥砂浆。

2. 0. 6 抹面砂浆rendering coating mortar由高分子聚合物、水泥、砂为主要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆。

2. 0. 7耐碱玻璃纤维网布alkali-resistant fiberglass mesh采用耐碱玻璃纤维织造，经有机材料涂覆处理的网布。

置于抹面层中、用于提高抹面层抗冲击强度和抗裂性的增强材料（简称网布）。

2. 0. 8机械固定件anchors用于将保温系统固定于基层墙体上的专用固定件。

预制混凝土墙体施工工序预制混凝土墙体是现代建筑中常见的一种结构形式，具有施工速度快、质量可控等优点。

在进行预制混凝土墙体施工时，需要按照一定的工序进行操作，以确保施工顺利进行并保证墙体的质量和稳定性。

本文将就预制混凝土墙体施工的主要工序进行详细介绍。

1. 设计和准备在进行预制混凝土墙体施工之前，首先需要进行设计和准备工作。

设计人员需要根据建筑结构和施工要求进行墙体设计，并制定相应的施工方案。

施工人员则需要准备施工所需的材料、设备和施工人力资源。

2. 模板制作模板是进行预制混凝土墙体施工时的关键设备，用于给混凝土提供施工形状和支撑。

在模板制作工序中，施工人员需要根据设计要求和墙体尺寸进行模板的制作和调整。

确保模板的牢固性和精确度，以保证施工质量。

3. 钢筋加工和安装预制混凝土墙体中的钢筋是墙体强度和稳定性的关键因素。

在钢筋加工工序中，施工人员需要根据设计图纸进行钢筋的加工和预制。

加工完成后，施工人员将钢筋按照设计要求和施工方案进行安装，其中包括纵向和横向钢筋的连接和固定。

4. 预制混凝土浇筑在墙体施工的关键工序中，预制混凝土的浇筑是重要环节之一。

在浇筑工序中，施工人员需要将预先加工好的混凝土倒入模板中，并使用振动器进行混凝土的压实和排除气泡。

确保混凝土的均匀性和致密性，以提高墙体的强度和稳定性。

5. 养护和封闭预制混凝土墙体施工完后，需要进行适当的养护工作。

在养护工序中，施工人员需要根据混凝土强度的要求进行养护，包括水养护和保温措施。

养护时间根据具体情况而定，一般为7-14天。

养护完成后，施工人员需要进行墙体的封闭工作，包括拆除模板和进行墙体的修整。

6. 后续处理预制混凝土墙体施工完后，还需要进行一些后续处理工作。

包括墙体表面的清理和修复、墙体的防水处理以及进行墙体的漆刷和装饰等。

根据需求和设计要求进行相应的处理，以提高墙体的美观性和使用寿命。

通过以上的工序，预制混凝土墙体的施工可以达到高效、高质量的要求。

FS复合外墙模板保温施工方案FS复合保温模板是一种工厂化预制的保温板，可以在混凝土施工中作为外模板使用。

它由保温层、粘结层、加强勒、保温过渡层、内(外)侧粘结加强层、连接件等部分构成。

将FS复合保温外模板作为永久性外模板，内侧浇筑混凝土，外侧做水泥砂浆抹面层及饰面层，通过连接件将FS复合保温外模板与混凝土牢固连接在一起，形成保温结构系统。

FS外模板复合保温体系的构造如下图所示。

在施工前，需要对施工人员进行FS复合保温外模板施工工艺等内容的培训。

施工现场应具备材料堆放和加工场地，水、电、路畅通，其他施工设施齐全规范。

FS复合保温外模板应有专门的堆放和加工场地，场地应进行平整并夯实或硬化，做好排水措施。

场地宜设在吊装设备工作范围之内，FS复合保温外模板用量应满足施工现场的进度要求。

本工程的结构设计使用年限为50年，建筑抗震设防烈度为七度。

建筑设计防火分类为多层住宅，2#楼为地下1层，地上21层，标准层高2.9m，±0.000为绝对高程61.83m，建筑高度62.50m；耐火等级一级。

建设单位为XXX，设计单位为XXX，监理单位为XXX，施工单位为XXX。

本工程的编制依据包括《工程施工图纸》、《民用建筑设计通则》GB -2010、《民用建筑热工设计规范》GB-93、《建筑装饰装修工程质量验收规范》GB-2007、《外墙外保温工程技术规程》 144-2004、《建筑节能工程施工质量验收规范》GB-2007、《山东省居住建筑节能设计标准》DB13（J）185-2015.4、5塔吊和其他机具的运作正常。

在使用塔吊进行垂直运输时，需要在FS复合保温外模板四周使用木方等进行防护，以避免出现缺棱、掉角等问题。

FS复合保温外模板应根据施工进度提前进场，并在轻拿轻放的情况下进行装卸，严禁摔震和踩踏。

存放FS复合保温外模板时，应分类储存平放码垛，且不宜露天存放，应有防雨、防曝晒措施；在平整干燥的场地，最高堆放不宜超过30层。

装配式建筑外墙饰面施工方案及墙缝打胶施工方案装配式建筑外墙饰面施工方案装配式建筑外墙饰面施工方案编制：单位：2018年1月装配式建筑外墙饰面施工方案目录装配式建筑外墙饰面施工方案前言装配式建筑中，设计与生产存在着不可分割的联系：设计便于在生产制造中降低成本；生产工艺改进促进提高设计灵活性，设计与工艺是一个互利互进的关键环节。

装配式建筑外墙饰面施工方案第一章工程概况一、工程概况本项目位于XX，建筑面积XX。

本工程PC外墙板之间、外墙板与楼面做成高低口,在凹槽地方粘贴橡胶条。

在外墙板安装完毕、楼层混凝土浇捣后,再将橡胶条粘贴在外墙板上口,待上面一层外墙板吊装时坐落其上,利用外墙板自重将其压实,起到防水效果。

主体结构完成后,在橡胶条外侧进行密封胶施工。

外墙板接缝示意二、概述装配式建筑外墙存在大量的拼接缝，很容易发生拼接缝渗漏。

同时，复合保温外墙板的不易修复性增加了装配式建筑渗漏治理的难度。

因此，装配式建筑防水的关键是外墙拼接缝的密封防水。

装配式建筑预制外墙接缝的防水一般采用构件防水和材料防水相结合的双重防水措施,而防水密封胶是外墙板缝防水的第一道防线,其性能直接关系到工程防水效果,这就要施工装配式建筑时,需要选择专业的、具有针对性的防水密封材料。

装配式建筑外墙饰面施工方案外墙板外立面接缝示意外墙板接缝处理计划装配式建筑外墙饰面施工方案第二章体例依据1.施工图2.《装配式混凝土结构技术规程》1-20143.聚氨酯密封胶的技术参数4.《建筑工程施工质量验收验收统一》（GB-2001）5.《建筑装饰装修工程质量验收规范》（GB-2001）6，《建设工程项目管理规范》（GB-2001）7.《建设工程文件归档整理规范》（GB/T-2001）8.《建筑施工工程安全技术规程》（国务院）9.《建筑机械使用安全技术规范》（JGB33-86）10.《建筑安全监督管理规定》（建设部13号令）11.《建筑施工扣件式钢管脚手架安全技术规范》130-200112.《地下防水工程质量验收规范》GB-2002装配式建筑外墙饰面施工方案第三章、首要施工方法及请求一、装配式建筑用密封胶的机能请求1、良好的抗位移能力和蠕变性能预制构件在服役的过程中，由于热胀冷缩作用，接缝尺寸会发生循环变化；一些非结构预制外墙（如填充外墙），为了抵抗地动力的影响，往往请求设想成可在一定规模内活动的预制外墙板，所以密封胶必须具有良好的抗位移本领和蠕变机能；2、粘接性关于密封胶来说，对基材的粘接性始终是最紧张的机能之一，关于装配式建筑所用的基材亦是如此。

预制混凝土外挂墙板建筑外墙饰面种类可分为面砖饰面外挂板、石材饰面外挂板、清水混凝土饰面外挂板、彩色混凝土饰面外挂板等。

01特点及适用范围预制混凝土外挂板利用混凝土的可塑性强的特点，可充分表达建筑师的设计意愿，使大型公共建筑外墙具有独特的表现力。

饰面混凝土外挂板采用反打成型工艺，带有装饰面层。

装饰混凝土外挂板是在普通的混凝土表层，通过色彩、色调、质感、款式、纹理、肌理和不规则线条的创意设计、图案与颜色的有机组合，创造出各种天然大理石、花岗岩、砖、瓦、木等天然材料的装饰效果。

清水混凝土的质朴与厚重感，充分体现了建筑古朴自然的独特风格。

在工厂采用工业化生产，具有施工速度快、质量好、维修费用低的特点。

根据工程需要，可设计成集外装饰、保温、墙体围护于一体的复合保温外墙挂板，也可以设计成复合墙体的外装饰挂板。

02技术性能指标及执行标准>>>>保温性能普通混凝土中间夹5 0 - 8 0 m m聚苯板，传热系数小于0.60W/(m2· K)，较好满足《民用建筑节能设计标准》。

>>>>结构性能满足GB50010《混凝土结构设计规范》和GB50204《混凝土结构工程施工质量验收规范》。

>>>>装饰性能符合GB50210《建筑装饰装修工程质量验收规范》。

>>>>抗震性能饰面混凝土外挂板与主体结构采用柔性节点连接，地震时适应结构层间变位性能好，可在抗震设防烈度为8度的地区应用。

03产品规格应对建筑立面不同情况，挂板被设计成不同的规格，包括整间板、横条板、竖条板等。

>>>>外形尺寸整间板：板高为一个层高，宽度一般在4.5m以下。

横条板：板高为上下两层窗间距离，宽度一般在6.0m以下。

竖条板：板高为一个层高，宽度为左右两窗间距离。

保温复合板厚180-220mm；单板厚60-160mm。

>>>>重量厚140-220mm保温复合板，重量约为200-350kg/m2；60-80mm单板厚重量约为140-200kg/m2、厚100-160mm单板，重量约为250-400kg/m2。

《混凝土预制构件制作、施工等技术要求》1预制构件制作：1.1模具1。

1.1模具应具有足够的刚度、强度和稳定性,并符合构件精度要求。

1.1。

2制作模具的材料宜选用钢材，所选用的材料应有质量证明书或检验报告。

1.1.3模具每次使用后，应清理干净,不得留有水泥浆和混凝土残渣.1.1。

4模板表面除饰面材料铺贴范围外,应均匀涂刷脱模剂。

1.2钢筋1.2.1钢筋应有产品合格证，并应按有关标准规定进行复试检验，钢筋的质量必须符合现行有关标准的规定。

1.2.2钢筋成品笼尺寸应准确,钢筋规格、数量、位置和绑扎方式等应符合有关标准规定和设计文件要求。

1.2.3钢筋笼应采用垫、吊等方式，满足钢筋各部位的保护层厚度。

1.2.4钢筋入模时，应平直、无损伤，表面不得有油污、颗粒状或片状老锈。

1.3混凝土1.3.1混凝土用的水泥、骨料（砂、石）、外加剂、掺合料等应有产品合格证,并按有关标准的规定进行复试检验，明确其品种、规格、生产单位等。

水泥、骨料（砂、石)、外加剂、掺合料和水等质量必须符合现行有关标准的规定。

1.3.2混凝土应按国家现行标准《普通混凝土配合比设计规程》JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。

1.3.3混凝土原材料的计量设备应运行可靠、计量准确，并应按规定进行计量检定或校准.1.4饰面1.4.1石材和面砖等饰面材料应有产品合格证或出厂检验报告，明确其品种、规格、生产单位等。

石材和面砖等饰面材料质量应符合现行有关标准的规定。

1.4.2面砖在入模铺设前，应先将单块面砖根据构件加工图的要求分片制成定型砖模套件.1.4.3石材在入模铺设前,提前24h在石材背面涂刷处理剂。

1.4.4石材和面砖等饰面材料与混凝土的结合应牢固无空鼓。

石材与混凝土之间连接件的耳钩、锚栓等的数量、位置和防腐处理必须符合设计要求.1.4.5涂料饰面的构件表面应平整、光滑，棱角、线槽应顺畅，对于大于1mm的气孔应进行填充修补。
