德力西行程开关 技术参数

德力西行程开关 技术参数

德力西行程开关技术参数
德力西是一家知名的电气设备制造商，其行程开关（Limit Switch）是其中的一种产品。

以下是德力西行程开关的一般技术参数：
1. 额定电流（Rated Current）：通常在几安培（A）范围内，表示允许通过开关的最大电流。

2. 额定电压（Rated Voltage）：通常以伏特（V）为单位，表示开关设计用于操作的电压范围。

3. 动作方式（Actuation Type）：可以是手动、弹簧归位或者滚动式等不同的方式，用于触发开关的动作。

4. 触发力（Actuation Force）：开关所需施加的力量才能触发开关动作。

5. 接点类型（Contact Type）：可以是正常闭合（NO）、正常断开（NC）或双刀双掷（DPDT）等不同类型的接点配置。

6. 电气寿命（Electrical Life）：表示在额定负载下，开关的预期使用寿命，通常以操作次数计算。

7. 环境保护等级（IP Rating）：表示开关的防尘和防水能力，常见的等级有IP65、IP67等。

8. 工作温度范围（Operating Temperature Range）：开关可靠工作的温度范围。

需要注意的是，以上参数仅为一般参考值，实际的技术参数可能因产品
型号、规格和应用领域而有所不同。

建议在购买德力西行程开关时，查阅相关产品手册或者联系供应商以获取准确的技术参数。

LX10-32型行程开关

LX10-32型行程开关

LX10-32型行程开关双梁起重机限位器双梁重锤限位开关乐清市凯如电器主营DXZ系列多功能行程限位器，回转行程限位器，超速开关，时间继电器，工业遥控器，凸轮控制器(KT10、KT12、KT14、KTJ15)主令控制器（LK4、LK18），联动控制台（QT1、THQ1），起动调整电阻器。

LX10系列行程开关一、产品简介：LX10系列行程开关，适用于交流50Hz，电压至380V直流为220V电流为10A的控制线路中，作为机构行程的终点保护之用，主要用于起重机、水利设备机构上。

LX10系列行程开关LX10-12起重机行程开关产品性能适用于交流50~60Hz;AC380V;DC220V;电流20A的电气线路中，控制电气线路中作为机构行程的终点保护之用。

正常工作在海拔1000m，环境温度-30℃~+40℃;环境湿度85%；防护等级IP44；符合IEC337-1，GB14048。

5-93标准。

名称：行程开关型号：LX10-12 适用：单梁起重机用行程开关名称：行程开关规格：LX10-12主要技术数据及型号表LX10-11、12、12B 采用尺杆操作，用于惯性行程较大的平移机构LX10-21、22 带有滚子的叉型操动臂，用于惯性行程较大的平移机构LX10-31、32 带有平衡重锤的荷重杠杵状的操作动臂，用于限制提升机构的行程LX10-41、42 带有叉型操动臂，用于三个操作位置的平移机构LX10-51、52 带有荷重杠杵状的操作动臂，用于速度不大的平移机构LX10-61、62 在外壳的两侧各有一个带滚子的操动臂，用于速度较大的平移机构LX10-11S、12S 采用尺杆操动臂，用于惯性行程较大的平移机构LX10-21S、22S 带有滚子的叉型操动臂，用于惯性行程较大的平移机构LX10-31S、32S 带有平衡重锤的荷重杠杵状的操作动臂，用于限制提升机构的行程LX10-41S、42S 带有叉型操动臂，用于三个操作位置的平移机构LX10-51S、52S 带有荷重杠杵状的操作动臂，用于速度不大的平移机构LX10-61S、62S 在外壳的两侧各有一个带滚子的操动臂，用于速度较大的平移机构.。

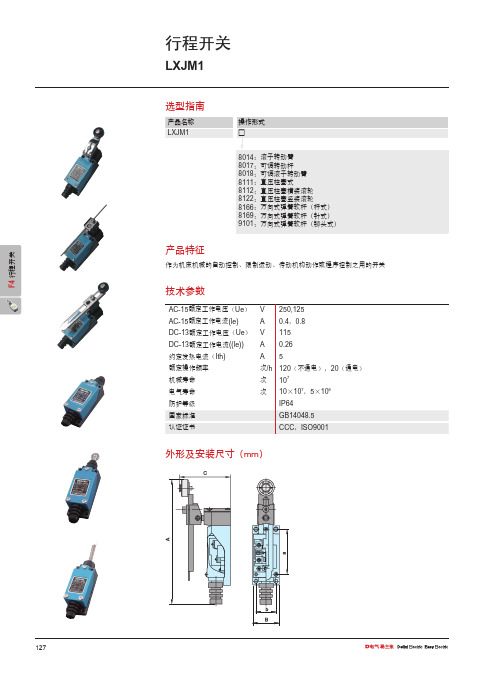

LXJM1行程开关-PDF

LXJM1行程开关-PDF

V A V A 115 0.26 5 107 10×107，5×106 IP64 GB14048.5 CCC，ISO9001
次/h 120（不通电），20（通电）
外形及安装尺寸（mm）
127
行程开关
LXJM1
型号 外形尺寸max 安装尺寸
A 8014 8017 8018 8111 8112 8122 8166 8169 9101 126 120~200 115~185 98 110 110 170 167.9 173.6
F4 行程开关
产品特征
作为机床机械的自动控制、限制运动、传动机构动作或程序控制之用的开关
技术参数
AC-15额定工作电压（Ue） AC-15额定工作电流(le) DC-13额定工作电压（Ue） DC-13额定工作电流((le))
约定发热电流（Ith) 额定操作频率 机械寿命 电气寿命 防护等级 国家标准 认证证书
B
C 45 45 51.5
a
b
d
28.5 26
56±0.23
21±0.16
4-M5-7H
128
F4 行程开关
行程开关
LXJM1
选型指南
产品名称 操作形式 □
LXJM1
8014：滚子转动臂 8017：可调转动杆 8018：可调滚子转动臂 8111：直压柱塞式 8112：直压柱塞横装滚轮 8122：直压柱塞竖装滚轮 8166：万向式弹簧软杆（杆式） 8169：万向式弹簧软杆（针式） 9101：万向式弹簧软杆（铆头式）

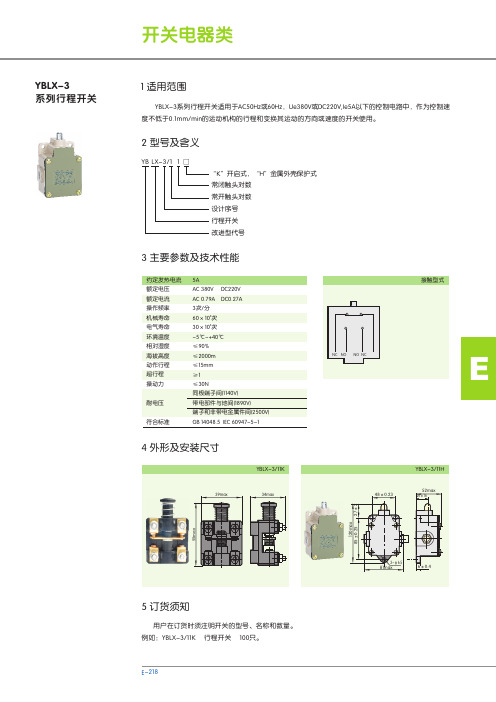

YBLX-3系列行程开关

YBLX-3系列行程开关
E-218
3-φ6.5 81max
6±0.4
接触型式
NC NO NO NC
E
4 外形及安装尺寸
39max
YBLX-3/11K
34max
48±0.23
YBLX-3/11H
52max 24±1.6
55max 120max
85±0.25 27±2
5 订货须知
用户在订货时须注明开关的型号、名称和数量。 例如：YBLX-3/11K 行程开关 100只。
开关电器类
YBLX-3 系列行程开关
1 适用范围
YBC220V,Ie5A以下的控制电路中，作为控制速 度不低于0.1mm/min的运动机构的行程和变换其运动的方向或速度的开关使用。
2 型号及含义
YB LX-3/1 1 □
“K”开启式，“H”金属外壳保护式 常闭触头对数 常开触头对数 设计序号 行程开关 改进型代号
3 主要参数及技术性能
约定发热电流 额定电压 额定电流 操作频率 机械寿命 电气寿命 环境温度 相对湿度 海拔高度 动作行程 超行程 操动力
耐电压
符合标准
5A AC 380V DC220V AC 0.79A DC0.27A 3次/分
4
60×10 次 30×104次 -5℃~+40℃ ≤90% ≤2000m ≤15mm ≥1 ≤30N 同极端子间(1140V) 带电部件与地间(1890V) 端子和非带电金属件间(2500V) GB 14048.5 IEC 60947-5-1

行程开关型号种类【大全】

行程开关型号种类【大全】

什么是行程开关：行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

行程开关种类及特点：常规国产行程开关：常规行程开关中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力，这些产品有结构简单、功能实用、价格低廉的优势深受广大使用者的青睐。

进口行程开关：进口行程开关中WL系列、HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、在极端环境中的表现更为突出，赢得了大批的粉丝，但价格高昂也令不少用户咋舌。

耐高温行程开关：在国产的耐高温行程开关中最具影响力的就是YNTH系列耐高温行程开关，一般性用在炼钢厂的比较多。

YNTH行程开关能在高温的环境中正常工作，最高工作温度为350度，工作环境的温度增高产品的寿命就会相应的下降，超过300度要减低开关的工作量来保证产品的寿命。

此系列行程开关价格低廉，性能稳定赢得了广大客户的一致好评。

防水行程开关：国产防水行程开关中YNFS（TZ）系列较为突出。

YNFS行程开关具有体积小、灵敏度高、密封性强、耐油防腐蚀的特点，最令人惊叹的是此类行程开关可以放在水中工作令同类产品望尘莫及。

行程开关的用途日常生活行程开关的应用方面很多，很多电器里面都有它的身影。

那这么简单的开关能起什么作用呢？它主要是起连锁保护的作用。

最常见的例子莫过于其在洗衣机和录音机（录像机）中的应用了。

在洗衣机的脱水（甩干）过程中转速很高，如果此时有人由于疏忽打开洗衣机的门或盖后，再把手伸进去，很容易对人造成伤害，为了避免这种事故的发生，在洗衣机的门或盖上装了个电接点，一旦有人开启洗衣机的门或盖时，就自动把电机断电，甚至还要靠机械办法联动，使门或盖一打开就立刻“刹车”，强迫转动着的部件停下来，免得伤害人身。

YBLX-44系列行程开关

YBLX-44系列行程开关

YBLX-44系列
行程开关
YB L X -44/□
额定工作电流 设计序号 行程开关(开关) 主令电器 改进型代号
YBLX-44系列行程开关或开关又称断火限位器，适用于交流50Hz或60Hz，额定工作电压至380V的电力线路中，供一般钢丝绳式电动葫芦作升降限位保护之用，可直接分断控制电动机的主回路。

符合标准：GB 14048.5、IEC 60947-5-1。

型号YBLX-44/3YBLX-44/10YBLX-44/20YBLX-44/40
额定工作电流3A 10A 20A 40A
操作力≤15N ≤30N ≤50N ≤100N
动作行程≤8mm 6~8mm 8~10mm 12~14mm
允许超程≥1mm ≤3mm ≤3mm ≤3mm
可控制电动机最大功率1.5kW 4.5kW 7.5kW 13kW
表 1
IP42AC 380V -5℃~+40℃≤85%≤2000m
0.5~10吨的CD1、MD1型一般用钢丝绳式电动葫芦作升降运动的限位保护，可直接分断主电路
防护等级额定工作电压环境温度相对湿度海拔高度
应用范围
表 2
1 适用范围
2 型号及含义
3 主要参数及技术性能
4 外形及安装尺寸
E
用户在订货时须说明开关的型号、名称和数量。

例如：YBLX-44/20 行程开关 100只。

5 订货须知。

常用行程开关型号及应用.

专业
专注
专心
电机控制技术
——常用行程开关型号 及应用
工作单位：邢台职业技术学院 主讲：曹芳菊
LX1系列行程开关
适用于交流50Hz，电压至380V直流电压至220V的控制电路中，作为控制 速度不小于0 .1米/分的运动机构之行程或变换其运动方向或速度之用。
LX2系列行程开关
LX2系列行程开关适用于交流50Hz电压至380V，直流220V的控制电路中， 作为控制运动机构的行程或变换其运动方向或速度之用。
LX5系列行程开关
LX5系列行程开关适用于交流50Hz、电压至380V、电流至3A的控制电路， 籍瞬时换接触头和很小的控制行程，作控制机床工作之用。
LX6系列行程开关
LX6系列行程开关适用于交流50Hz，电压至380V，直流电压至220V， 电流20A的电路中，是矿山设备、化工设备、冶金机械设备，作机床自动控 制，限制运动机构动作或程序控制保护之用。
LX29系列行程开关
LX29系列行程开关适用于交流50Hz、电压至380V及直流电压至220V的电路 中，作为控制运动机构的行程和变换其运动方向或速度之用。
LX44系列行程开关
LX44系列断火限位器适用于交流50Hz电压至380V直流220V的电力线路 中，作限制0.5～100吨的CD1，MD1型一般用钢丝绳式电动葫芦作升降运动 的限位保护，可直接分断主电路。
LX22系列行程开关
LX22系列行程开关适用于交流50Hz，电压380V及直流220V的控制电路 中，作为限制各种机构的行程之用。
LX25系列行程开关
LX25系列行程开关具有瞬时换接动作机构。适用于交流50赫芝，至380V及 直流电压至220V的电路中，作机床自动控制，限制运动机构动作或程序控制用。

DTH系列耐高温行程开关型号参数信息

DTH系列耐高温行程开关型号参数信息
耐高温行程开关
规格：DTH型
额定电压：220V～380V
额定电流：5A
耐高温范围：-15℃～+350℃
特配附件：铜合金镀镍电缆防水接头、安装螺丝
防护等级：IP67
型号标准：
耐环境型（-15℃～+350℃）
DTH-2 滚珠·摆杆型（过行程型 95°动作型）
DTH-12 可调式滚珠·摆杆型（过行程型 95°动作型）
DTH-12-LI 可调式滚珠·摆杆加长型（过行程型 95°动作型）
DTH-L 可调式棒式·摆杆型（过行程型 95°动作型）DTH-NJ 高强盘簧型·万向式
DTH-NJ-2 高强盘簧树脂棒型·万向式
DTH-NJ-S2 高强盘簧型·万向式
DTH-NJ-30 高强盘簧型·万向式
DTH-D 顶部·柱塞型
DTH-D1 横向·顶部滚珠·柱塞型
DTH-D2 顶部滚珠·柱塞型
DTH-D3 顶部滚球式·柱塞型
DTH-D28 密封·顶部滚珠·柱塞型
DTH-SD 侧面·柱塞型
DTH-SD2 侧面滚珠·柱塞型
DTH-SD3 侧面球式·柱塞型
DTH-41 叉式·摆杆·锁定型。

24.行程开关


5 行程开关的选择、常见故障及处理方法
行程开关的常见故障及处理方法见表１-14。
表1-14 行程开关的常见故障及其处理方法
故障现象
挡铁碰撞位置开关后，触头 不动作
产生原因
1.安装位置不准确 2.触头接触不良或接线松脱 3.触头弹簧失效
处理方法
1.调整安装位置 2.清刷触头或紧固接线 3.更换弹簧
杠杆已经偏转，或无外界机 械力作用，但触头不复位
知识点：行程开关
主讲教师：冯只是靠机械运动部 件的挡铁碰压行程开关而使其常开触点闭合，常闭触点断开，从而对控制电路发 出接通、断开的转换命令。行程开关主要用于控制生产机械的运动方向、行程的 长短及限位保护。按其结构可分为直动式、滚轮式、微动式和组合式。
1-壳体； 2-弓簧片； 3-常开触点； 4-常闭触点；5-动触点； 6-推杆
图1-32 微动式行程开关
4 行程开关的型号和符号
（1）型号。行程开关的型号标志组成及其含义如下：
L X 32 主令电器
行程开关 设计序号
外壳形式
Q—防护型 S—防水型
1—直杆型
操作机构形式
2—直杆滚轮型 3—单臂滚轮型
目 录：
1 直动式行程开关 2 滚轮式行程开关 3 微动开关式行程开关 4 行程开关的型号和符号 5 选择、常见故障及处理方法
3
1 直动式行程开关
直动式行程开关的外形和结构如 图1-30所示。其作用原理与按钮相同， 只是它用运动部件上的挡铁碰压行程 开关的推杆。这种开关不宜用在碰块 移动的速度小于0.4m/min的场合。 1-推杆；2-复位弹簧；3-静触头； 4-动触头；5-触头弹簧
3 微动开关式行程开关
微动开关是行程非常小的瞬时动作 开关，其特点是操作力小和操作行程 短。其外形和结构如图1-32所示，当 推杆被压下时，片簧变形存储能量， 当推杆被压下一定距离时，弹簧瞬时 动作，使其触点快速切换，当外力消 失，推杆在弹簧的作用下迅速复位， 触点也复位。常用的有LXW系列产品。

霍尼韦尔行程开关 ZLS系列

热电流Ith(A)，在额定工压Ue下的额定工作电流1e，以及额 定的VA值。例如：
A600：“ A”表明最大交流功率，“600”表明最大额定 交流电压
Q300：“ Q”表明最大直流功率，“300”表明最大额定 直流电压
IEC 标准已被CENELEC 采用， 并且用EN60 来取代IEC。 例如：IEC947-5-1 变为EN60947-5-1 CENELEC 已定义两类限位开关的外形尺寸和参数于标准EN50041和 EN50047中。 这些标准与“工业用低电压开关装置和控制装置”有关，
ZLC EN50047 金属
-25～+80℃ <95%RH 10g/50g 0.05mm～2m/s 120次/分钟 <25m IP67 AC15 A600 DC13 Q300 2500V 107 5×105
ZLD EN50047 塑料
-25～+80℃ <95%RH 10g/50g 0.05mm～2m/s 120次/分钟 <25m IP67 AC15 A600 DC13 Q300 2500V 107 5×105
a、垂直运动的柱塞 b、线性运动的凸轮 2. 从图B 左上部标有A 的箭头处开始阅读。 3. 跟随黑色箭头和图中的黑条。黑条表明在两个端子间(端 子的数码标于图的左侧) 有电路连通，白条则表明没有电 路连通。
所有的尺寸的单位为mm
图A
FP 21 OT (max) 15
20 DT
OP 25
18.5±0.5
ZLS系10列7
■选型指南
ZLA 壳体类型 ZLA EN50041 金属外壳 ZLB EN50041 塑料外壳 ZLC EN50047 金属外壳 ZLD EN50047 塑料外壳 ZLE 三出线孔金属外壳 ZLF 两出线孔塑料外壳
