常用限位开关

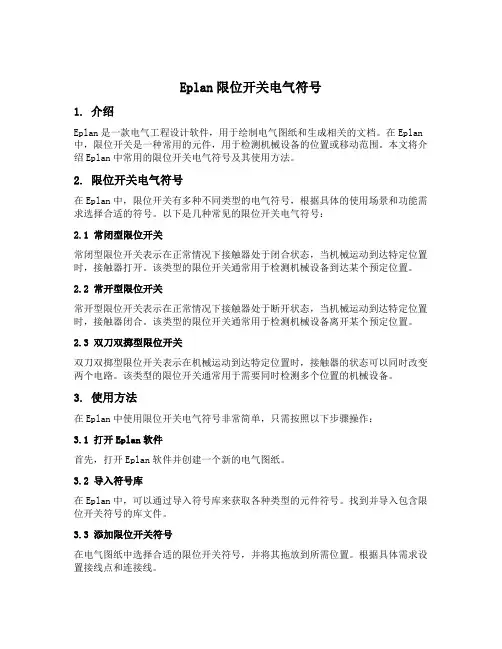

Eplan限位开关电气符号1. 介绍Eplan是一款电气工程设计软件，用于绘制电气图纸和生成相关的文档。

在Eplan 中，限位开关是一种常用的元件，用于检测机械设备的位置或移动范围。

本文将介绍Eplan中常用的限位开关电气符号及其使用方法。

2. 限位开关电气符号在Eplan中，限位开关有多种不同类型的电气符号，根据具体的使用场景和功能需求选择合适的符号。

以下是几种常见的限位开关电气符号：2.1 常闭型限位开关常闭型限位开关表示在正常情况下接触器处于闭合状态，当机械运动到达特定位置时，接触器打开。

该类型的限位开关通常用于检测机械设备到达某个预定位置。

2.2 常开型限位开关常开型限位开关表示在正常情况下接触器处于断开状态，当机械运动到达特定位置时，接触器闭合。

该类型的限位开关通常用于检测机械设备离开某个预定位置。

2.3 双刀双掷型限位开关双刀双掷型限位开关表示在机械运动到达特定位置时，接触器的状态可以同时改变两个电路。

该类型的限位开关通常用于需要同时检测多个位置的机械设备。

3. 使用方法在Eplan中使用限位开关电气符号非常简单，只需按照以下步骤操作：3.1 打开Eplan软件首先，打开Eplan软件并创建一个新的电气图纸。

3.2 导入符号库在Eplan中，可以通过导入符号库来获取各种类型的元件符号。

找到并导入包含限位开关符号的库文件。

3.3 添加限位开关符号在电气图纸中选择合适的限位开关符号，并将其拖放到所需位置。

根据具体需求设置接线点和连接线。

3.4 设置属性对于每个添加的限位开关符号，需要设置相应的属性，如名称、型号、参数等。

这些属性信息将用于生成相关的文档和报表。

3.5 连接电路根据实际情况，使用连接线将限位开关与其他元件或设备连接起来，形成完整的电路。

3.6 生成文档完成电气图纸设计后，可以使用Eplan生成相关的文档和报表，如电气图纸、接线图、设备清单等。

这些文档将用于工程施工和维护。

4. 注意事项在使用Eplan绘制限位开关电气符号时，需要注意以下事项：•确保选择合适的限位开关符号，满足实际需求。

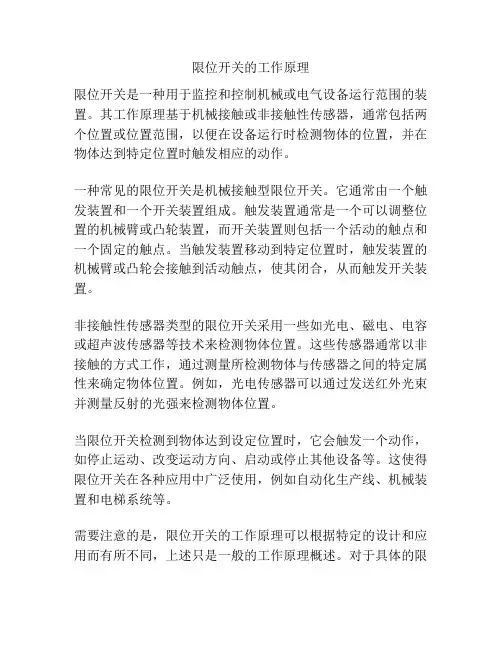

限位开关的工作原理
限位开关是一种用于监控和控制机械或电气设备运行范围的装置。

其工作原理基于机械接触或非接触性传感器，通常包括两个位置或位置范围，以便在设备运行时检测物体的位置，并在物体达到特定位置时触发相应的动作。

一种常见的限位开关是机械接触型限位开关。

它通常由一个触发装置和一个开关装置组成。

触发装置通常是一个可以调整位置的机械臂或凸轮装置，而开关装置则包括一个活动的触点和一个固定的触点。

当触发装置移动到特定位置时，触发装置的机械臂或凸轮会接触到活动触点，使其闭合，从而触发开关装置。

非接触性传感器类型的限位开关采用一些如光电、磁电、电容或超声波传感器等技术来检测物体位置。

这些传感器通常以非接触的方式工作，通过测量所检测物体与传感器之间的特定属性来确定物体位置。

例如，光电传感器可以通过发送红外光束并测量反射的光强来检测物体位置。

当限位开关检测到物体达到设定位置时，它会触发一个动作，如停止运动、改变运动方向、启动或停止其他设备等。

这使得限位开关在各种应用中广泛使用，例如自动化生产线、机械装置和电梯系统等。

需要注意的是，限位开关的工作原理可以根据特定的设计和应用而有所不同，上述只是一般的工作原理概述。

对于具体的限
位开关，应该参考其相应的技术规格和说明书以获得详细的工作原理和使用指导。

行程开关，位置开关(又称限位开关)的一种，是一种常用的小电流主令电器，利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的，行程开关里面的结构和普通的手动按钮和脚踏按钮一样的，只是外面的操作机构形式不一样，因此种类很多，具备的功能也多样。

行程开关分类行程开关按其结构可分为直动式、滚轮式、微动式。

直动式行程开关其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

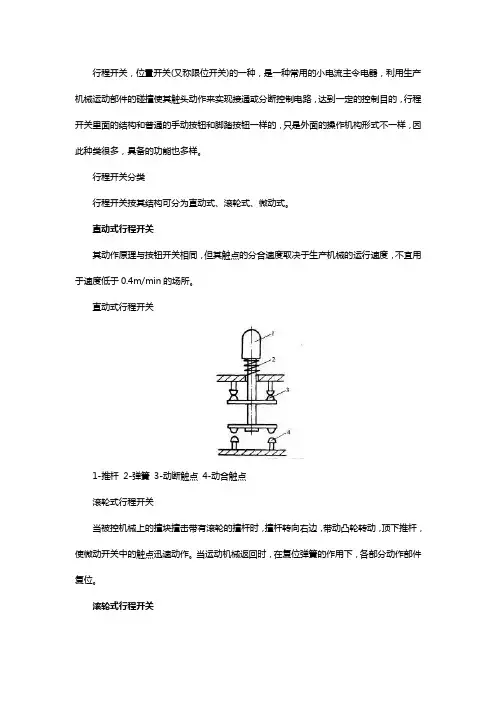

直动式行程开关1-推杆2-弹簧3-动断触点4-动合触点滚轮式行程开关当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。

当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

滚轮式行程开关1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。

微动开关式行程开关微动式行程开关1.推杆2.弹簧3.压缩弹簧4.动断触点5.动合触点行程开关的作用通常，行程开关都是用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。

什么是行程开关：行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

行程开关种类及特点：常规国产行程开关：常规行程开关中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力，这些产品有结构简单、功能实用、价格低廉的优势深受广大使用者的青睐。

进口行程开关：进口行程开关中WL系列、HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、在极端环境中的表现更为突出，赢得了大批的粉丝，但价格高昂也令不少用户咋舌。

耐高温行程开关：在国产的耐高温行程开关中最具影响力的就是YNTH系列耐高温行程开关，一般性用在炼钢厂的比较多。

YNTH行程开关能在高温的环境中正常工作，最高工作温度为350度，工作环境的温度增高产品的寿命就会相应的下降，超过300度要减低开关的工作量来保证产品的寿命。

此系列行程开关价格低廉，性能稳定赢得了广大客户的一致好评。

防水行程开关：国产防水行程开关中YNFS（TZ）系列较为突出。

YNFS行程开关具有体积小、灵敏度高、密封性强、耐油防腐蚀的特点，最令人惊叹的是此类行程开关可以放在水中工作令同类产品望尘莫及。

行程开关的用途日常生活行程开关的应用方面很多，很多电器里面都有它的身影。

那这么简单的开关能起什么作用呢？它主要是起连锁保护的作用。

最常见的例子莫过于其在洗衣机和录音机（录像机）中的应用了。

在洗衣机的脱水（甩干）过程中转速很高，如果此时有人由于疏忽打开洗衣机的门或盖后，再把手伸进去，很容易对人造成伤害，为了避免这种事故的发生，在洗衣机的门或盖上装了个电接点，一旦有人开启洗衣机的门或盖时，就自动把电机断电，甚至还要靠机械办法联动，使门或盖一打开就立刻“刹车”，强迫转动着的部件停下来，免得伤害人身。

两级十字限位开关工作原理1.引言1.1 概述两级十字限位开关是一种常用于机械装置中的开关装置，其主要作用是在设备运动过程中控制运动的范围，确保设备在安全范围内正常工作。

该开关通常由两个相互独立的限位开关组成，可以实现对设备的双向运动进行限制。

在许多机械设备中，为了保证运行的安全性和稳定性，必须要有一种装置来限制设备的运动范围。

两级十字限位开关就是为了满足这种需求而设计的。

它可以通过控制设备运动时的位置开关触发信号来控制设备的启停，从而实现对设备运动的控制。

这种限位开关通常采用机械触点或非接触方式，具有高度可靠性和灵敏度。

两级十字限位开关的工作原理基于电路的连接和断开。

当设备运动到达预定的位置时，开关会通过触点，接通或断开相应的电路，从而触发信号传递给控制系统。

这个信号可以用于启停设备，或者控制设备进行其他特定的动作。

两级十字限位开关的设计和安装需要根据具体的应用需求来确定。

在设计过程中，需要考虑设备的运动范围、限位位置、安装方式等因素。

为了确保开关的可靠性和稳定性，在选择和安装过程中需要注意选用合适的开关类型和合理的安装位置。

总之，两级十字限位开关在机械装置中具有重要的作用，它通过控制设备的运动范围，提高了设备的安全性和稳定性。

随着科技的发展，未来的两级十字限位开关可能会进一步提高其灵敏度和可靠性，满足不断变化的应用需求。

1.2 文章结构本文主要探讨两级十字限位开关的工作原理。

为了更好地理解和阐述该主题，文章将按照以下结构展开：1. 引言1.1 概述：介绍两级十字限位开关在工业自动化中的重要性和应用领域。

1.2 文章结构：说明本文将按照何种结构和顺序展开对两级十字限位开关的研究。

1.3 目的：明确本文的目标和意义，为读者提供预期的内容导向。

2. 正文2.1 两级十字限位开关的定义与作用：详细介绍两级十字限位开关的定义、分类以及在工业自动化领域中的具体应用及功能。

2.2 两级十字限位开关的工作原理：深入分析两级十字限位开关的工作原理，包括信号传输、触发机制等方面的详细解释。

1.常用低压电器开关低压电器开关或电气控制一般有:电表刀开关、行程开关、时间继电器、按钮、交流接触器、断路器、耦变压器、摇表、空气开关.电表的旁边两根是火线，中间两根是零线，而三相是三根火线组成的。

1.1断路器为一种过电流保护之装置，可使用于室内配线上使用之总开关与分电流控制开关（ON/OFF POWER），亦可有效的保护电器的重要元件，主要用作短路保护和防止严重超载，工业机器上的马达负载保护也会指定使用断路器做为保护装置之一。

断路器1.2行程开关,又称限位开关，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

行程开关摇表空气开关按钮开关时间继电器交流接触器2.电子元器件的识别与检测2.1电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、敏感电阻、保险丝、光耦、滤波器、接插件、电机、天线等2.1.1识别电阻，哪个色环离头最近的就为第一色换。

色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%。

2.1.2电容一般识别，1法拉（F）= 1000毫法（mF）=1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。

电容，一长一短，长正短负而读数，电容表面上是有的，可以读出来。

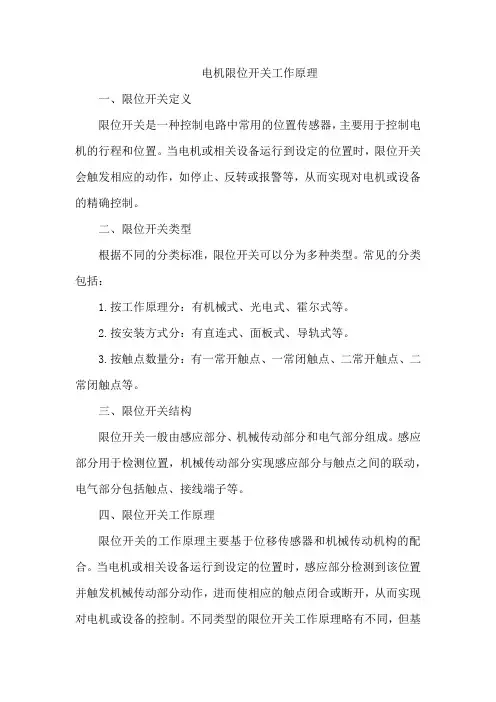

电机限位开关工作原理
一、限位开关定义
限位开关是一种控制电路中常用的位置传感器，主要用于控制电机的行程和位置。

当电机或相关设备运行到设定的位置时，限位开关会触发相应的动作，如停止、反转或报警等，从而实现对电机或设备的精确控制。

二、限位开关类型
根据不同的分类标准，限位开关可以分为多种类型。

常见的分类包括：
1.按工作原理分：有机械式、光电式、霍尔式等。

2.按安装方式分：有直连式、面板式、导轨式等。

3.按触点数量分：有一常开触点、一常闭触点、二常开触点、二常闭触点等。

三、限位开关结构
限位开关一般由感应部分、机械传动部分和电气部分组成。

感应部分用于检测位置，机械传动部分实现感应部分与触点之间的联动，电气部分包括触点、接线端子等。

四、限位开关工作原理
限位开关的工作原理主要基于位移传感器和机械传动机构的配合。

当电机或相关设备运行到设定的位置时，感应部分检测到该位置并触发机械传动部分动作，进而使相应的触点闭合或断开，从而实现对电机或设备的控制。

不同类型的限位开关工作原理略有不同，但基
本原理相似。

五、限位开关应用
限位开关广泛应用于各种自动化设备和电机控制系统中，如升降机、冲床、传送带、包装机等。

通过合理配置限位开关，可以实现电机的精确控制，提高生产效率和设备安全性。

六、限位开关调试
在安装和调试限位开关时，需要注意以下几点：
1.根据实际需求选择合适的限位开关类型和规格。

2.确保限位开关的安装位置准确，感应部分能够可靠检测到目标位置。

3.检查接线是否正确，确保触点正常工作。

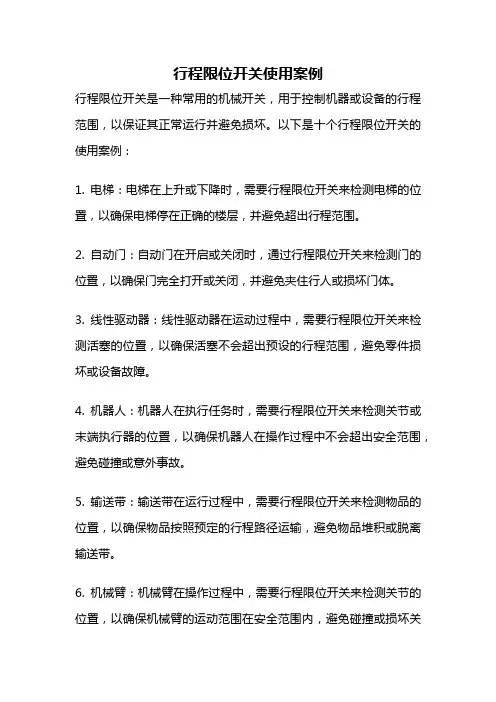

行程限位开关使用案例行程限位开关是一种常用的机械开关，用于控制机器或设备的行程范围，以保证其正常运行并避免损坏。

以下是十个行程限位开关的使用案例：1. 电梯：电梯在上升或下降时，需要行程限位开关来检测电梯的位置，以确保电梯停在正确的楼层，并避免超出行程范围。

2. 自动门：自动门在开启或关闭时，通过行程限位开关来检测门的位置，以确保门完全打开或关闭，并避免夹住行人或损坏门体。

3. 线性驱动器：线性驱动器在运动过程中，需要行程限位开关来检测活塞的位置，以确保活塞不会超出预设的行程范围，避免零件损坏或设备故障。

4. 机器人：机器人在执行任务时，需要行程限位开关来检测关节或末端执行器的位置，以确保机器人在操作过程中不会超出安全范围，避免碰撞或意外事故。

5. 输送带：输送带在运行过程中，需要行程限位开关来检测物品的位置，以确保物品按照预定的行程路径运输，避免物品堆积或脱离输送带。

6. 机械臂：机械臂在操作过程中，需要行程限位开关来检测关节的位置，以确保机械臂的运动范围在安全范围内，避免碰撞或损坏关节。

7. 轨道交通系统：轨道交通系统中的列车或电车，需要行程限位开关来检测车厢的位置，以确保车厢在正确的轨道上行驶，避免脱轨或事故发生。

8. 机床：机床在加工工件时，需要行程限位开关来检测工件的位置，以确保机床按照预设的行程进行加工，避免加工偏差或零件损坏。

9. 汽车座椅调节：汽车座椅调节装置中，行程限位开关用于检测座椅的位置，以确保座椅在可调节的行程范围内运动，提供舒适的乘坐体验。

10. 挡板控制：在工业生产线或包装设备中，行程限位开关用于控制挡板的位置，以确保物品按照预定的行程路径进行包装或装配，避免错位或堵塞。

通过以上的案例，我们可以看到行程限位开关在各个领域中的重要性和广泛应用。

它不仅能保证机器或设备的安全运行，还能提高生产效率和产品质量。

行程限位开关的使用不仅是为了避免超出行程范围，更是为了保护人员和设备的安全，是现代工业自动化不可或缺的一部分。

限位开关又被称为行程开关，通过接触的方式检测物体的有无、是否通过某个工位、确切定位物体位置以及检测物体的行程是否终了，将机械动作转换为电气信号，传输到控制系统，成为机械与电气控制之间的接口。

施耐德限位开关型号：XCKM102H29CXCKM502H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD02CXCKM121H29CXCKM521H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD21CXCKM115H29CXCKM515H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD15CXCKM110H29CXCKM510H29C产品选型除了通常需要考虑的环境温度、抗振动抗冲击能力、防护等级等环境因素外还需要着重考虑以下几点●外壳：根据限位开关的负载不同，对于轻型和重型负载，外壳材料多采用塑料;对于中-重型负载、重型负载及超重型负载，外壳多采用金属。

选择合适的外形尺寸。

●操作头：根据检测目标的外形与运动方向的不同，选择不同的操作头，操作头的类型有直动式、滚轮直动式、滚轮推杆式、滚轮摇杆式、万向式等。

●触点模块：根据用户的不同需求，可选择慢动触头或速动触头，选择肯定断开功能，选择不同的触点数。

●操作速度：所允许的最大触发速度，若超出此速度，限位开关可能会由于受力过大而误动作或损坏。

●进线模块：提供符合不同标准的进线方式，除了直接成型电缆接入外，常用的有：ISO、DIN、NPT 等各种标准的电缆密封管形式，其区别仅在于由于制式的不同，引起限位开关进线口螺纹的内径尺寸和螺纹间距的不同。

●最小力：触发所需的最小力，通常有最小力(N)和最小力矩(N.m)两种。

●机械寿命。

以上就是关于施耐德限位开关型号和选型的介绍，希望可以帮助到你找到合适的施耐德限位开关型号。

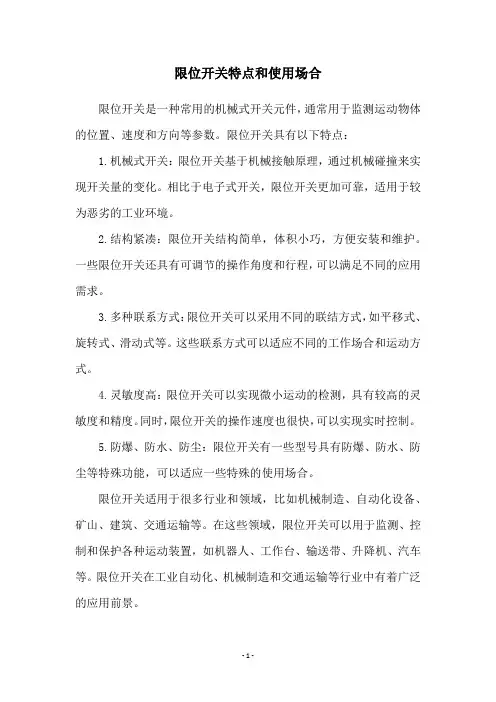

限位开关特点和使用场合
限位开关是一种常用的机械式开关元件，通常用于监测运动物体的位置、速度和方向等参数。

限位开关具有以下特点：
1.机械式开关：限位开关基于机械接触原理，通过机械碰撞来实现开关量的变化。

相比于电子式开关，限位开关更加可靠，适用于较为恶劣的工业环境。

2.结构紧凑：限位开关结构简单，体积小巧，方便安装和维护。

一些限位开关还具有可调节的操作角度和行程，可以满足不同的应用需求。

3.多种联系方式：限位开关可以采用不同的联结方式，如平移式、旋转式、滑动式等。

这些联系方式可以适应不同的工作场合和运动方式。

4.灵敏度高：限位开关可以实现微小运动的检测，具有较高的灵敏度和精度。

同时，限位开关的操作速度也很快，可以实现实时控制。

5.防爆、防水、防尘：限位开关有一些型号具有防爆、防水、防尘等特殊功能，可以适应一些特殊的使用场合。

限位开关适用于很多行业和领域，比如机械制造、自动化设备、矿山、建筑、交通运输等。

在这些领域，限位开关可以用于监测、控制和保护各种运动装置，如机器人、工作台、输送带、升降机、汽车等。

限位开关在工业自动化、机械制造和交通运输等行业中有着广泛的应用前景。

- 1 -。

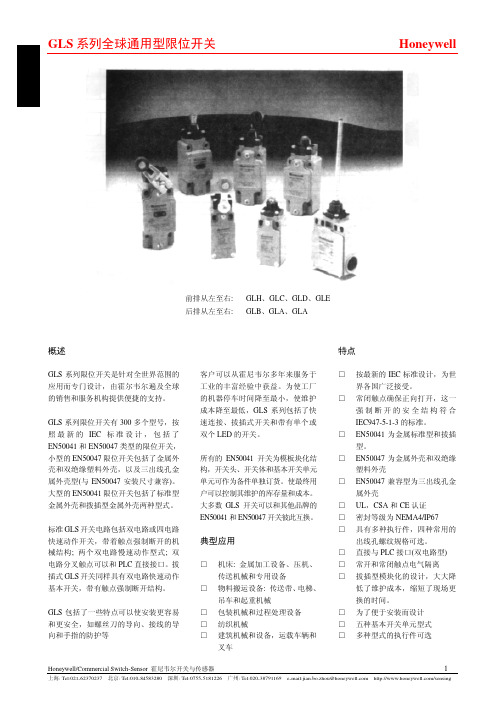

GLS系列全球通用型限位开关Honeywell前排从左至右: GLH、GLC、GLD、GLE后排从左至右: GLB、GLA、GLA概述GLS系列限位开关是针对全世界范围的应用而专门设计，由霍尔韦尔遍及全球的销售和服务机构提供便捷的支持。

GLS系列限位开关有300多个型号，按照最新的IEC标准设计，包括了EN50041和EN50047类型的限位开关，小型的EN50047限位开关包括了金属外壳和双绝缘塑料外壳，以及三出线孔金属外壳型(与EN50047安装尺寸兼容)。

大型的EN50041限位开关包括了标准型金属外壳和拨插型金属外壳两种型式。

标准GLS开关电路包括双电路或四电路快速动作开关，带着触点强制断开的机械结构; 两个双电路慢速动作型式; 双电路分叉触点可以和PLC直接接口。

拔插式GLS开关同样具有双电路快速动作基本开关，带有触点强制断开结构。

GLS包括了一些特点可以使安装更容易和更安全，如螺丝刀的导向、接线的导向和手指的防护等客户可以从霍尼韦尔多年来服务于工业的丰富经验中获益。

为使工厂的机器停车时间降至最小，使维护成本降至最低，GLS系列包括了快速连接、拔插式开关和带有单个或双个LED的开关。

所有的EN50041开关为模板块化结构，开关头、开关体和基本开关单元单元可作为备件单独订货。

使最终用户可以控制其维护的库存量和成本。

大多数GLS开关可以和其他品牌的EN50041和EN50047开关彼此互换。

典型应用□机床: 金属加工设备、压机、传送机械和专用设备□物料搬运设备: 传送带、电梯、吊车和起重机械□包装机械和过程处理设备□纺织机械□建筑机械和设备，运载车辆和特点□按最新的IEC标准设计，为世界各国广泛接受。

□常闭触点确保正向打开，这一强制断开的安全结构符合IEC947-5-1-3的标准。

□EN50041为金属标准型和拔插型。

□EN50047为金属外壳和双绝缘塑料外壳□EN50047兼容型为三出线孔金属外壳□UL，CSA和CE认证□密封等级为NEMA4/IP67□具有多种执行件，四种常用的出线孔螺纹规格可选。

限位开关原理(一)限位开关原理1. 什么是限位开关？限位开关是一种常用的电子元件，用来检测机械装置的位置，控制设备运行和保护设备安全。

它可以在机械装置到达特定位置时，产生一个信号来触发相应的动作或停止。

2. 限位开关的基本工作原理限位开关通常由一个机械装置和一个电气开关组成。

当机械装置移动到限定的位置时，机械装置会触发电气开关，产生一个开关信号。

这个开关信号可以用来控制电机、灯光、报警器等设备的开关状态。

3. 限位开关的分类根据具体的应用场景和工作方式，限位开关可以分为以下几类：•机械限位开关：通过机械弹簧、摆动杆等方式实现开关动作，适用于较为粗糙的环境条件。

•感应限位开关：通过感应器件（如光电开关）实现开关动作，无需机械接触，适用于高精度和灵敏度的应用。

•磁性限位开关：利用磁场感应原理，当机械装置靠近或离开磁性限位开关时，会产生开关信号，适用于无线电设备和特殊环境。

4. 限位开关的工作流程限位开关主要通过以下几个步骤实现工作：•传感器感应：限位开关中的传感器感应机械装置的移动。

可以是机械接触、磁场感应、光电感应等方式。

•信号传输：当传感器感应到机械装置移动到限定位置时，会产生一个开关信号。

这个信号通过导线或者无线方式传输到控制设备。

•控制设备响应：控制设备接收到开关信号后，根据预设的程序或指令，执行相应的动作，如打开或关闭电路、运行或停止电机等。

5. 限位开关的应用领域限位开关广泛应用于各个领域，如工业自动化、机械设备、电子设备、家电产品等。

以下是一些常见的应用场景：•自动门系统：用于检测门的开闭状态，确保门的安全运行。

•工业机械装置：用于检测机械装置是否到达特定位置，保证装置精准运行。

•电梯系统：用于检测电梯的上下限位置，控制电梯的停止和运行。

•印刷设备：用于检测纸张位置，确保印刷精度。

6. 总结通过本文的介绍，我们了解了限位开关的基本工作原理、分类、工作流程以及应用领域。

限位开关在各种机械装置中起着重要的作用，保护设备的安全性和稳定性。

限位开关工作原理
限位开关是一种常用的电气元件，用于测量或控制一个机械装置的位置或运动范围。

它的工作原理可以简单描述为以下几个步骤：
1. 电路连接：限位开关通常由一个或多个固定触点和一个可移动的杠杆或滑块组成。

当机械装置接近或触碰到限位开关时，可移动部分会施加力或压力在固定触点上，从而改变电路连接状态。

2. 前行动作：在机械装置前进过程中，当触碰到限位开关时，可移动部分会受到压力并发生位移。

位移过程中，固定触点与可移动部分之间的接触发生开断动作，中断电路连接。

3. 反馈信号：当电路连接被中断时，限位开关会发送一个信号。

这个信号可以通过与其他电气元件（如继电器或控制器）连接，以实现对机械装置的运动控制或位置检测。

4. 回程复位：当机械装置脱离限位开关并恢复到安全范围内时，可移动部分不再施加压力在固定触点上，电路恢复连接。

这个过程可以通过机械复位装置或其他机构实现。

总的来说，限位开关的工作原理是通过改变电路连接状态来检测和控制机械装置的位置或运动范围。

它在自动化控制系统中有着广泛的应用，可以提供安全保护和精确的位置检测功能。

行程开关一、定义行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

二、分类1.按结构分类行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

1)直动式行程开关动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。

当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其结构原理如图2.1.1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

图2.1.1直动式行程开关组成：1：推杆2&4：弹簧3：动断触点5：动合触点2)滚轮式行程开关当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。

工业常用电气元器件符号及名称工业常用电气元器件符号及名称是工程电气设计中必不可少的一部分。

这些符号和名称是为了方便工程师之间沟通和交流所设计的。

下面是一些常见的工业电气元器件符号及名称的介绍。

1.开关类元器件1.1普通开关（Switch）：用于控制电路的通断。

1.2限位开关（Limit Switch）：用于检测物体的位置或运动状态。

1.3按钮开关（Push Button Switch）：用于手动控制电路的通断。

1.4继电器（Relay）：用于电气信号的放大、输入输出信号的隔离与变换。

1.5保持开关（Toggle Switch）：用于保持电路的状态。

2.控制类元器件2.1电阻（Resistor）：用于限制电流、降低电压或分压电路。

2.2电容（Capacitor）：用于存储电荷、对电流起滤波作用。

2.3变压器（Transformer）：用于将交流电压升高或降低。

2.4发电机（Generator）：用于将机械能转化为电能。

2.5电机（Motor）：用于将电能转化为机械能。

3.感应类元器件3.1传感器（Sensor）：用于感知周围环境的物理量并将其转化为电信号。

3.2光敏电阻（Photoresistor）：根据光照强度的变化改变电阻值。

3.3温度传感器（Temperature Sensor）：用于测量温度变化。

3.4压力传感器（Pressure Sensor）：用于测量压力的变化。

3.5加速度传感器（Accelerometer）：用于测量物体的加速度。

4.电源类元器件4.1电源（Power Supply）：用于将电能输入电路。

4.2电池（Battery）：用于存储电能并提供电流。

4.3电源开关（Power Switch）：用于控制电源的通断。

5.连接类元器件5.1电缆（Cable）：用于电气信号的传输。

5.2插头（Plug）：用于与插座连接，实现电路的接通。

5.3电线（Wire）：用于电气信号的传输。

5.4连接器（Connector）：用于连接两个或多个电器和设备。

限位开关常开和常闭的使用方法限位开关是一种常用的电器元件，可以用来检测或控制机械或电气设备的位置、移动或转动。

常开和常闭是限位开关的两种常见工作方式，它们分别在不同的应用场景中有着不同的使用方法。

首先，我们来了解一下什么是常开和常闭。

常开限位开关在正常情况下是不导通的，只有当机械或设备达到或触发限位位置时，常开限位开关才会闭合，导通电路。

而常闭限位开关则相反，在正常情况下是导通的，只有当机械或设备达到或触发限位位置时，常闭限位开关才会断开，切断电路。

这两种不同的工作方式可以根据实际的需求来选择，以便实现相应的控制功能。

对于常开限位开关的使用方法，下面我们以一个示例场景来介绍。

假设我们有一台自动工作的机械设备，需要在机械臂抬起到一定高度时停止运动。

此时，我们可以将常开限位开关安装在机械臂的上部，当机械臂抬起到限位位置时，常开限位开关就会闭合，触发一个信号，从而停止机械设备的运动。

常开限位开关的安装位置和机械臂抬起的限位位置需要根据实际需求进行调整和配置，以确保正确的工作效果。

然而，对于一些需要起到安全保护作用的机械设备，我们往往需要使用常闭限位开关。

下面我们以一个门禁系统为例，来介绍常闭限位开关的使用方法。

假设我们有一个门禁系统，当门关闭时，门禁系统需要处于工作状态，只有当门打开到一定角度时，门禁系统才会自动停止工作。

此时，我们可以将常闭限位开关安装在门禁系统控制电路中，当门打开到限位位置时，常闭限位开关会断开电路，从而停止门禁系统的工作。

同样，常闭限位开关的安装位置和门打开的限位位置需要根据实际需求进行调整和配置，以确保正确的工作效果。

除了上述示例场景外，常开和常闭限位开关还可以应用于很多其他的领域。

例如，常闭限位开关可以用于机械手臂的安全保护，只有当机械手臂达到限位位置时，才能停止工作，避免伤害操作人员或损坏设备。

而常开限位开关则可以用于自动化生产线上的定位检测，当产品到达指定位置时，常开限位开关会闭合，触发信号进行下一步的生产流程。
