按形状分为盘形、圆柱形、平板型等；按从动件类型分为尖底、滚子、平底等
从动件的常用运动规律
等速运动规律
从动件匀速运动，产生刚性冲击
等加速等减速运动规律
从动件分段匀变速运动，产生柔性冲击
简谐运动规律（余弦加速度运动规律）
从动件按余弦规律加速运动，无冲击
正弦加速度运动规律
从动件按正弦规律加速运动，无冲击
平面四杆机构的设计
按照给定的连杆位置设计四杆机构
按照给定的运动轨迹设计四杆机构
作图法、解析法
作图法、解析法
按照给定的急回特性设计四杆机构
按照给定的传动角设计四杆机构
作图法、解析法
作图法、解析法
05 凸轮机构及其设计
凸轮机构的应用和分类
凸轮机构的应用
自动机械、操纵控制、传动装置等
凸轮机构的分类
重要性
机械原理是机械工程学科的基础，对于理解和分析机械系统的运动、力和能量传递过程具有重要意义。
机械原理的研究对象和内容
研究对象
机械系统，包括机构、传动、控制等方面。
研究内容
机构的结构分析、运动分析、力分析、动力学分析、优化设计等。
机械原理的发展历程和趋势
发展历程
从简单机械到复杂机械系统，从经验设计到基于科学计算的设计。
机械原理(全套15PPT课件)
contents
目录
• 机械原理概述 • 机构的结构分析 • 平面机构的运动分析 • 平面连杆机构及其设计 • 凸轮机构及其设计 • 齿轮机构及其设计
01 机械原理概述
机械原理的定义与重要性
定义
机械原理是研究机械系统中力的传递、转换和效应的基本规律和原理的学科。
具有急回特性、死点位置、压力角和传动角等特性，这些特性对机构的运动性能和动力性能有重要影响。

《机械原理课程设计》PPT课件

方案二
方案三
运动方案的选择
压紧切皮机构方案一
方案二
方案三
传动机构
工作循环图
机构运动分析
机构运动分析
机构运动分析
创新
槽轮：为使机构易于安装，槽轮实行反向安装
万向节：运用万向节，改变轴传送方向
运料管：为保证蚕豆垂直下落，运料管截面形状为与蚕豆宽高接近的
椭圆形
动画
预祝大家
外形美观。
工作原理及动作分解
振动送料：
运用曲柄滑块机构具有急回运动的特性，将漏斗装在滑块上，实现抖料。同时，为保证蚕豆一次运入挤压切皮机构中，在运料管中部设置槽轮间歇机构
挤压切皮：通过压紧机构将蚕豆压紧，同时切开头部豆皮
脱皮：通过轧辊豇豆挤出豆皮，实现脱皮
运动方案的选择
振动送料机构方案一
通过轧辊豇豆挤出豆皮实现脱皮运动方案的选择振动送料机构方案一方案二方案三运动方案的选择压紧切皮机构方案一方案二方案三振动送料机构方案一优点
机械原理课程设计之——
剥豆机
庄幼敏
韩莹
梁燕
茅宏婧
设计原则
高效性创新性
工艺性
设计简介
主题：剥豆机
要求：
1）蚕豆长度。20～25mm 2）蚕豆宽度。15～20mm 3）蚕豆厚度。6～8mm 4）生产率。每分钟剥80粒。 5) 剥豆机要求体积小，重量轻，压紧力可调，工作可靠，

机械原理课程设计-铆钉自动冷镦机精品PPT课件

子功能3——转运
表2 铆钉自动冷鐓机的功能、工艺动作及所需执行机构
功能
自动生产铆钉
工艺动作
4冲压往复运动
3间歇分度转动
2截料往复运动
5连续或间歇往复
运动
1间歇校直
执行构件冲头
工作台（转盘）
刀具顶杆Biblioteka 摩擦轮执行机构偏置曲柄滑块机构
六杆冲压机构
槽轮机构不完全齿轮分度凸轮机构机构
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
五、机械传动系统设计计算及执行机构设计说明
传动比的计算与分配 i总＝1440 / 60 24
i总＝i 带i 标准i 变位 2 3 4
注意：带传动的传动比在2～4范围内选，齿轮传动的传动比在3～6范围内选。
带传动设计计算——机械设计教材带传动设计完成后，如传动比不为初选值，应重新
调整齿轮传动比的数值。
机械设计课程组
铆钉自动冷镦机传动系统方案设计
（一）原始数据
制钉速度n=60个/分铝棒材的直径 6mm 铆钉长度L=20mm 冷镦冲头的行程H=60mm 行程速比系数k=1.2
铆钉自动冷镦机传动系统方案设计
（二）设计任务
按照工艺动作要求进行机构选型、组合拟定铆钉自动冷镦机机械运动方案简图和运动
循环图根据原动机和执行机构的运动参数分配传动比对传动系统的主要执行机构进行运动尺寸综合图纸要求：机械传动系统运动方案简图1张（A1）设计说明书1份

机械原理ppt课件完整版

齿轮传动的设计步骤
包括选择齿轮类型、确定齿轮模数、齿数、压力角等参数，进行齿轮强度校核等。
齿轮传动的应用
广泛应用于各种机械设备中，如汽车、机床、工程机械等。
链传动的设计与分析
链传动的类型
包括滚子链传动、齿形链传动等。
链传动的设计步骤
包括选择链条类型、确定链条节距、链轮齿数等参数，进行链条强度校核等。
定义与研究对象
机械系统动力学是研究机械系统在力作用下的运动规律及其与力的相互关系的学科。它主要关注机械系统在外力作用下的运动状态，如速度、加速度、位移等的变化规律。
基本术语与概念
包括力、质量、加速度、动量、动能、势能等，这些术语和概念是描述机械系统运动状态的基础。
动力学原理
牛顿运动定律、动量定理、动能定理等是机械系统动力学的基本原理，它们揭示了机械系统运动的基本规律。
命和可靠性。
检测装备
包括测量仪器、检测设备等，用于对加工过程中的产品精度和质量进行检测和控制，确保产品符
合设计要求。
先进制造技术与装备简介
数控技术
机器人技术
通过计算机编程控制机床等加工装备，实现自动化、高精度和高效率的加工过程。
应用机器人进行自动化生产，提高生产效率和产品质量，降低劳动强度和生产成本。
2023
PART 03
机械传动与驱动
REPORTING
机械传动的类型和特点
摩擦传动
螺旋传动
利用摩擦力传递动力和运动的传动方式，如带传动、摩擦轮传动等。其特点是结构简单、成本低廉，但传动效率较低且易磨损。
利用螺旋副传递动力和运动的传动方式，如螺旋千斤顶、螺旋压力机等。其特点是结构简单、自锁性好，但传动效率较低。

机械原理课程设计-2PPT课件

２、根据从动件运动规律确定凸轮轮廓，根据送料距离确定摇杆滑块机构尺寸。
能实现的机构不唯一
2021/3/12
10
机构运动简图

凸轮从动件运动规律设计
2021/3/12
12
图解法运动分析
• 1、运动分析两个位置 • （1）工作行程 • （2）回程 • 2、受力分析一个位置 • 工作行程 • 图纸上按比例绘制速度图、加速度图、受
曲柄AB马达力矩曲线图
曲柄DE马达力矩曲线图
2021/3/12
凸轮马达力矩曲线图
20
马达能耗图
曲柄AB马达能耗图
凸轮马达能耗图
2021/3/12
曲柄DE马达能耗图
电机功率应大于700W。（未考虑各构件重力和惯性力）实际选用电机时应适当乘以安全系数。
21
答辩时间
周五下午２：００开始
所有图纸、说明书在周五上午必须完成。答辩后，将所有图纸说明书装在课程设计专用纸袋内，并将每组自评成绩作为单独一页写在说明书的最后一页。将纸袋封面和封底的所有内容（除成绩外）填好。
2021/3/12
8
齿轮-连杆冲压机设计实例
• 齿轮-连杆冲压机构 1.工作段长度L=30~100mm,工作时接近匀速，
满足传动角要求，有急回特性。
2.凸轮-连杆送料机构送料行程H=60~250mm。
2021/3/12
9
选定传动方案的尺寸综合
１、根据速度要求，确定冲压机构各杆尺寸。图解法、试验法或解析法。
4
第4章机构的受力分析 4.1 图解法 4.2 解析法 4.3 机构仿真 4.4 结果分析与比较
第5章心得体会(每人一份) 参考文献附录(程序源代码)

机械原理课程设计(冲床冲压机构和送料机构设计)ppt课件

编辑版pppt
27
2.送料机构设计
b）送料机构的连杆机构设计任务是确定出送料连杆机构的各构件尺寸和相对位置，思路是由送料距
离确定出各构件尺寸，推出和凸轮相连接的直动从动件的直线位移或摆动从动件的转角，且使连杆机构具有尺寸放大功能，以减小凸轮尺寸。 c）送料机构的凸轮设计 ①从动件运动规律选择：
编辑版pppt
2
一、课程设计的目的
1.理论联系实际，提高解决实际问题的能力。通过对机械原理课程的学习，已经掌握了机械中的各种常用机构的工作原理、运动特性和受力特性等知识。但在各种机械中，为了满足机械的运动及工作要求，仅采用某一种机构是不够的。通过课程设计，就可以将各机构联系到一起，综合运用所学的知识，理论联系实际去分析解决工程中的实际问题，提高解决实际问题的能力。
圆周式：适用于主动件作圆周运动的曲柄，画圆环，根据曲柄转角对上模和送料机构的t
26
直线式(表格式)：相当于把圆周式进行展开，画表格，根据曲柄转角，对上模和送料机构的工作动作进行分段相协调。
直角坐标式：横坐标为曲柄转角，纵坐标为执行构件的位移，通过两执行构件的位移关系显示来进行运动协调。直角坐标式不仅能表示两执行构件的动作顺序，且能表示出两构件的运动规律和及配合关系，是最为完善的一种。
8
编辑版pppt
9
冲床的冲模一般由上模和下模两部分组成。冲床的冲压机构相当于上模，用于冲制薄壁零件；通过上模和下模作用将薄壁钢板坯料拉延成型。送料机构是能保证及时的将坯料送到待冲压位置，两者动作要协调一致，完成多件连续生产。我们的目的是设计实现这个功能的冲床的冲压机构和送料机构。
编辑版pppt
创新性。
编辑版pppt
17

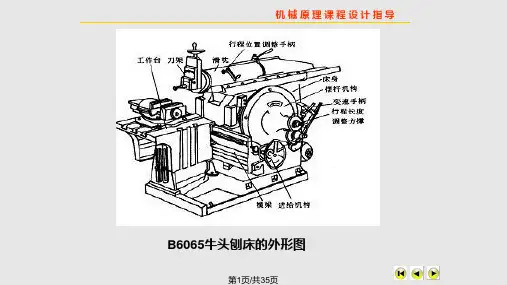

机械原理课程设计牛头刨床PPT课件
