第三章C A T I A V5创成式外形设计目录1产品介绍................................................................................................. 错误!未指定书签。
2图标功能介绍(基本概念、基本界面介绍) ................................................ 错误!未指定书签。
2.1线框造型（Wireframe）图标 ..................................................... 错误!未指定书签。
2.2曲面造型（Surfaces）............................................................... 错误!未指定书签。
2.3几何操作（Operations） ........................................................... 错误!未指定书签。
2.4分析（Analysis）....................................................................... 错误!未指定书签。
2.5约束（Constraints）.................................................................. 错误!未指定书签。
2.6注解（Annotations）................................................................. 错误!未指定书签。
2.7高级复制工具（AdvancedReplicationTools） ........................... 错误!未指定书签。
第三章 CATIA V5 创成式外形设计目录1产品介绍 (6)2图标功能介绍(基本概念、基本界面介绍) (6)2.1线框造型（Wireframe）图标 (6)2.2曲面造型（Surfaces） (7)2.3几何操作（Operations） (7)2.4分析（Analysis） (9)2.5约束（Constraints） (9)2.6注解（Annotations） (9)2.7高级复制工具（Advanced Replication Tools） (10)2.8用户特征（UserFeature） (10)2.9高级曲面造型（Advanced Surfaces） (10)2.10与创成式外形设计有关的工具 (10)3软件环境设定(Customizing Settings) (12)3.1一般环境参数设定（General选项） (12)3.2显示环境参数设定（Display选项） (13)3.3零件文档参数设定（Part Document选项） (13)4功能详细介绍 (14)4.1线框造型功能（Wireframes） (14)4.1.1点的生成（Point）详解 (14)4.1.2创建多点/平面（Points and Planes Repetition）详解 (14)4.1.3创建极值元素（Extremum）详解 (15)4.1.4创建极坐标极值元素（Polar Extremum）详解 (16)4.1.5直线的生成（Line）详解 (18)4.1.6折线的生成（Polyline）详解 (18)4.1.7平面的生成（Plane）详解 (18)4.1.8在两平面间创建多平面（Planes Between）详解 (19)4.1.9圆的生成（Circle）详解 (19)4.1.10拐角的生成（Corner）详解 (20)4.1.11桥接曲线（Connect Curve）详解 (20)4.1.12圆锥线（Conic）详解 (21)4.1.13样条线（Spline）详解 (22)4.1.14螺旋线（Helix）详解 (23)4.1.15平面螺旋线（Spiral）详解 (24)4.1.16脊骨曲线（Spine）详解 (24)4.1.17平行线（Parallel Curve）详解 (25)4.1.18投影线（Projection）详解 (26)4.1.19组合投影线（Combine）详解 (27)4.1.20反射曲线（Reflect Curve）详解 (27)4.1.21相交元素（Intersection）详解 (27)4.2曲面造型功能（Surfaces） (28)4.2.1拉伸面（Extrude）详解 (28)4.2.2回转面（Revolution）详解 (29)4.2.3球面（Sphere）详解 (30)4.2.4偏移曲面（Offset）详解 (30)4.2.5扫描曲面（Sweep）详解 (31)4.2.6自适应扫描曲面（Adaptative Sweep）详解 (39)4.2.7填充曲面（Fill）详解 (40)4.2.8放样曲面（Loft）详解 (41)4.2.9过渡曲面（Blend）详解 (44)4.3几何操作功能（Operations） (45)4.3.1合并几何体（Join）详解 (45)4.3.2修补曲面（Healing）详解 (47)4.3.3光顺曲线（Curve smooth）详解 (47)4.3.4恢复被剪切的曲面或曲线（Untrim）详解 (48)4.3.5分解几何元素（Disassemble）详解 (48)4.3.6切割元素（Split）详解 (49)4.3.7修剪元素（Trim）详解 (50)4.3.8提取边界线（Boundary）详解 (50)4.3.9提取几何体（Extract）详解 (51)4.3.10提取多边界（Multiple Edge Extraction）详解 (52)4.3.11两曲面倒圆（Shape Fillet）详解 (52)4.3.12棱线倒圆（Edge Fillet）详解 (53)4.3.13变半径倒圆（Variable Radius Fillet）详解 (55)4.3.14面－面倒圆（Face-Face Fillet）详解 (55)4.3.15三面相切倒圆（Tritangent Fillet）详解 (55)4.3.16平移几何体（Translate）详解 (56)4.3.17旋转几何体（Rotate）详解 (56)4.3.18对称几何体（Symmetry）详解 (57)4.3.19缩放几何体（Scaling）详解 (57)4.3.20仿射对象（Affinity）详解 (57)4.3.21将几何体移动到另一坐标系上（Axis to Axis）详解 (57)4.3.22延长曲线/曲面（Extrapolate）详解 (58)4.3.23曲线/曲面反向（Invert Orientation）详解 (58)4.3.24提取最近部分几何体（Near）详解 (58)4.3.25创建规则（Law）详解 (59)4.4分析功能（Analysis） (59)4.4.1曲面连接性检查（Connect Checker）详解 (59)4.4.2曲线连接性检查（Curve Connect Checker）详解 (60)4.4.3拔模角分析（Draft Analysis）详解 (60)4.4.4曲面曲率映射分析（Mapping Analysis）详解 (60)4.4.5曲线曲率分析（Curvature Analysis）详解 (60)4.5约束功能（Constraints） (60)4.5.1对单个几何元素施加约束（Constraint）详解 (61)4.5.2在几何元素间施加约束（Constraint defined in dialog box）详解 (61)4.6注解功能（Annotations） (61)4.6.1创建带引出箭头的注解（Text with Leader）详解 (61)4.6.2创建超级链接（Flag Note）详解 (61)4.7高级复制功能（Advanced Replication Tools） (62)4.7.1对象复制（Object Repetition）详解 (62)4.7.2矩行阵列（Rectangle Pattern）详解 (62)4.7.3圆形阵列（Circular Pattern）详解 (63)4.7.4复制Open Body（Duplicate OpenBody）详解 (64)4.7.5创建高级复制（PowerCopy Creation）详解 (65)4.7.6将高级复制存入目录（PowerCopy Save In Catalog）详解 (65)4.7.7实例化高级复制（Instantiate PowerCopy）详解 (65)4.8用户特征功能（UserFeature） (66)4.8.1创建用户特征（UserFeature Creation）详解 (66)4.8.2将用户特征存入目录中（UserFeature Save In Catalog）详解 (66)4.8.3实例化用户特征（Instantiate UserFeature）详解 (66)4.9高级曲面造型功能（Advanced Surfaces） (66)4.9.1线与点的展开（Developing wire and points）详解 (67)4.9.2交汇曲面（Junction）详解 (68)4.9.3曲面凸起（Bump）详解 (69)4.9.4根据曲线替换变形曲面（Wrap Curve）详解 (70)4.10与创成式外形设计有关的工具 (72)4.10.1更新模型（Update）详解 (73)4.10.2生成新坐标系（Axis System）详解 (73)4.10.3显示历史树（Show Historical Graph）详解 (73)4.10.4在支撑面上工作（Work On Support）详解 (73)4.10.5捕捉点（Snap to Point）详解 (73)4.10.6创建笛卡尔格栅组（Create a New Set）详解 (73)4.10.7生成带或不带历史记录的几何体（Create Datum）详解 (74)4.10.8插入元素详解 (74)4.10.9实体选择器（Select Current Tool）详解 (74)5应用实例 (75)5.1实例一筋类曲面 (75)5.2实例二三倒圆曲面交汇处的曲面处理方法 (79)5.2.1三角边曲面补丁法 (79)5.2.2变半径倒圆法 (80)5.2.3四边曲面补丁法 (81)5.3实例三六倒圆曲面交汇处的曲面处理方法 (83)5.4实例四多倒圆曲面交汇处的曲面处理方法 (85)5.5实例五瓶子曲面 (88)5.6实例六旋钮 (90)1产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。

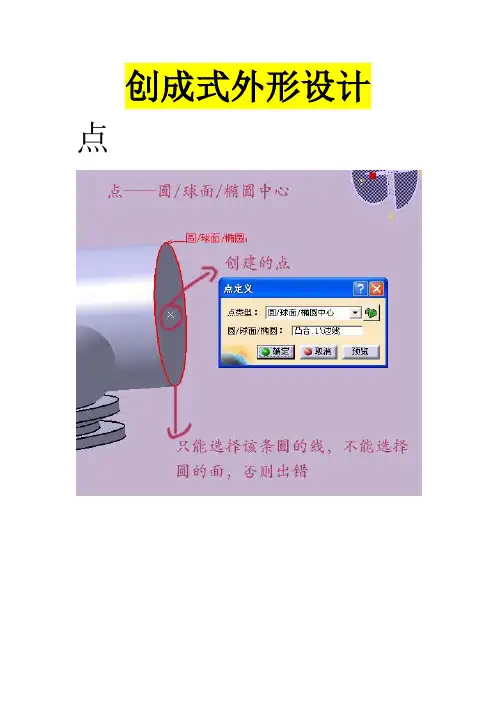

创成式外形设计点2——曲线上3——曲面上点面复制端点端点坐标直线2轴线折线投影混合反射线相交：1、跟ug中一样，但是窗口中一定要选择“保留所有子元素”选项。
2、系统平面与基准平面也可以进行相交得出一条直线2平行曲线偏移3D曲线圆圆角：选择3D圆角选项后可以对片体的边线倒圆角啊。
但是不产生修剪，如果要修剪则要对圆角线进行拉伸，然后再使用分割命令才能对片体进行修剪。
连接曲线：作用跟ug中桥接曲线命令是一样，同样是创建两异面曲线之间的连接且相切的异面过渡曲线。
而样条线刚好是创建两同面曲线之间的连接且相切的同面过渡曲线。
区别是一个是异面曲线一个是同面曲线。
方法是先选择曲线的端点然后再选择曲线，反复操作即可，注意有方向性的啊。
箭头方向要一致啊。
二次曲线样条线：作用就是创建两同面曲线之间的连接且相切的同面曲线，而连接曲线命令创建的是两异面曲线之间的异面过渡曲线。
两者刚好互补啊。
方法是先选择曲线的端点然后再选择曲线，反复操作即可，注意有方向性的啊。
箭头方向要一致啊。
2下面可以使用填充命令将两曲面之间的空挡用曲面进行填充起来。
方法如下：螺旋线蝶形螺母2加热丝3弹簧4——螺旋线窗口中的“轮廓”选项的含义。
螺线脊线等参数曲线拉伸：拉伸结果是一个片体而不是实体。
得到的片体通常用于修剪其他片体用。
好像也可以用分割命令进行修剪啊。
曲面/旋转：得到结果是一个片体而不是实体啊。
求面圆柱面偏移1——可以创建凹陷或者凸起的曲面，然后使用桥接曲面将原曲面与凹陷或者凸起曲面进行桥接。
可变偏移粗略偏移扫略：该命令创建的结果是片体，只有后期使用包络体中的封闭曲面命令才能搞成实体啊。
注意子类型有3个选项供你选择啊。
2：注意窗口中的子类。
第三章 CATIA V5 创成式外形设计目录1产品介绍 (6)2图标功能介绍(基本概念、基本界面介绍) (6)2.1线框造型（Wireframe）图标 (6)2.2曲面造型（Surfaces） (7)2.3几何操作（Operations） (8)2.4分析（Analysis） (9)2.5约束（Constraints） (9)2.6注解（Annotations） (9)2.7高级复制工具（Advanced Replication Tools） (10)2.8用户特征（UserFeature） (10)2.9高级曲面造型（Advanced Surfaces） (10)2.10与创成式外形设计有关的工具 (11)3软件环境设定(Customizing Settings) (12)3.1一般环境参数设定（General选项） (12)3.2显示环境参数设定（Display选项） (13)3.3零件文档参数设定（Part Document选项） (13)4功能详细介绍 (14)4.1线框造型功能（Wireframes） (14)4.1.1点的生成（Point）详解 (14)4.1.2创建多点/平面（Points and Planes Repetition）详解 (14)4.1.3创建极值元素（Extremum）详解 (15)4.1.4创建极坐标极值元素（Polar Extremum）详解 (16)4.1.5直线的生成（Line）详解 (18)4.1.6折线的生成（Polyline）详解 (18)4.1.7平面的生成（Plane）详解 (18)4.1.8在两平面间创建多平面（Planes Between）详解 (19)4.1.9圆的生成（Circle）详解 (19)4.1.10拐角的生成（Corner）详解 (20)4.1.11桥接曲线（Connect Curve）详解 (21)4.1.12圆锥线（Conic）详解 (21)4.1.13样条线（Spline）详解 (22)4.1.14螺旋线（Helix）详解 (23)4.1.15平面螺旋线（Spiral）详解 (24)4.1.16脊骨曲线（Spine）详解 (25)4.1.17平行线（Parallel Curve）详解 (25)4.1.18投影线（Projection）详解 (27)4.1.19组合投影线（Combine）详解 (27)4.1.20反射曲线（Reflect Curve）详解 (28)4.1.21相交元素（Intersection）详解 (28)4.2曲面造型功能（Surfaces） (29)4.2.1拉伸面（Extrude）详解 (29)4.2.2回转面（Revolution）详解 (30)4.2.3球面（Sphere）详解 (30)4.2.4偏移曲面（Offset）详解 (31)4.2.5扫描曲面（Sweep）详解 (32)4.2.6自适应扫描曲面（Adaptative Sweep）详解 (39)4.2.7填充曲面（Fill）详解 (40)4.2.8放样曲面（Loft）详解 (42)4.2.9过渡曲面（Blend）详解 (44)4.3几何操作功能（Operations） (46)4.3.1合并几何体（Join）详解 (46)4.3.2修补曲面（Healing）详解 (47)4.3.3光顺曲线（Curve smooth）详解 (48)4.3.4恢复被剪切的曲面或曲线（Untrim）详解 (49)4.3.5分解几何元素（Disassemble）详解 (49)4.3.6切割元素（Split）详解 (50)4.3.7修剪元素（Trim）详解 (51)4.3.8提取边界线（Boundary）详解 (51)4.3.9提取几何体（Extract）详解 (52)4.3.10提取多边界（Multiple Edge Extraction）详解 (53)4.3.11两曲面倒圆（Shape Fillet）详解 (53)4.3.12棱线倒圆（Edge Fillet）详解 (54)4.3.13变半径倒圆（Variable Radius Fillet）详解 (55)4.3.14面－面倒圆（Face-Face Fillet）详解 (56)4.3.15三面相切倒圆（Tritangent Fillet）详解 (56)4.3.16平移几何体（Translate）详解 (57)4.3.17旋转几何体（Rotate）详解 (57)4.3.18对称几何体（Symmetry）详解 (57)4.3.19缩放几何体（Scaling）详解 (58)4.3.20仿射对象（Affinity）详解 (58)4.3.21将几何体移动到另一坐标系上（Axis to Axis）详解 (58)4.3.22延长曲线/曲面（Extrapolate）详解 (59)4.3.23曲线/曲面反向（Invert Orientation）详解 (59)4.3.24提取最近部分几何体（Near）详解 (59)4.3.25创建规则（Law）详解 (60)4.4分析功能（Analysis） (60)4.4.1曲面连接性检查（Connect Checker）详解 (60)4.4.2曲线连接性检查（Curve Connect Checker）详解 (61)4.4.3拔模角分析（Draft Analysis）详解 (61)4.4.4曲面曲率映射分析（Mapping Analysis）详解 (61)4.4.5曲线曲率分析（Curvature Analysis）详解 (61)4.5约束功能（Constraints） (61)4.5.1对单个几何元素施加约束（Constraint）详解 (62)4.5.2在几何元素间施加约束（Constraint defined in dialog box）详解 (62)4.6注解功能（Annotations） (62)4.6.1创建带引出箭头的注解（Text with Leader）详解 (62)4.6.2创建超级链接（Flag Note）详解 (62)4.7高级复制功能（Advanced Replication Tools） (63)4.7.1对象复制（Object Repetition）详解 (63)4.7.2矩行阵列（Rectangle Pattern）详解 (63)4.7.3圆形阵列（Circular Pattern）详解 (64)4.7.4复制Open Body（Duplicate OpenBody）详解 (65)4.7.5创建高级复制（PowerCopy Creation）详解 (66)4.7.6将高级复制存入目录（PowerCopy Save In Catalog）详解 (66)4.7.7实例化高级复制（Instantiate PowerCopy）详解 (66)4.8用户特征功能（UserFeature） (67)4.8.1创建用户特征（UserFeature Creation）详解 (67)4.8.2将用户特征存入目录中（UserFeature Save In Catalog）详解 (67)4.8.3实例化用户特征（Instantiate UserFeature）详解 (67)4.9高级曲面造型功能（Advanced Surfaces） (68)4.9.1线与点的展开（Developing wire and points）详解 (68)4.9.2交汇曲面（Junction）详解 (69)4.9.3曲面凸起（Bump）详解 (71)4.9.4根据曲线替换变形曲面（Wrap Curve）详解 (71)4.10与创成式外形设计有关的工具 (74)4.10.1更新模型（Update）详解 (74)4.10.2生成新坐标系（Axis System）详解 (74)4.10.3显示历史树（Show Historical Graph）详解 (75)4.10.4在支撑面上工作（Work On Support）详解 (75)4.10.5捕捉点（Snap to Point）详解 (75)4.10.6创建笛卡尔格栅组（Create a New Set）详解 (75)4.10.7生成带或不带历史记录的几何体（Create Datum）详解 (76)4.10.8插入元素详解 (76)4.10.9实体选择器（Select Current Tool）详解 (76)5应用实例 (76)5.1实例一筋类曲面 (76)5.2实例二三倒圆曲面交汇处的曲面处理方法 (80)5.2.1三角边曲面补丁法 (80)5.2.2变半径倒圆法 (81)5.2.3四边曲面补丁法 (82)5.3实例三六倒圆曲面交汇处的曲面处理方法 (84)5.4实例四多倒圆曲面交汇处的曲面处理方法 (86)5.5实例五瓶子曲面 (89)5.6实例六旋钮 (91)1 产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
第1章创成式曲面设计创成式曲面设计（Generative Shape Design）帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。
它提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。
它带有智能化的工具，如用于管理特征重用的超级复制（Powercopy）功能。
以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法及规范。
创成式曲面设计模块拥有强大的曲面整体修改技术，扩展了CATIA创成式曲面设计创建线框和多种曲面特征的功能。
该模块基于高级的智能化工具，允许用户进行快速的外形修改操作，减少他们的设计时间。
其窗口如图1-1所示。
图1-11.1 基本元素基本元素功能是建立点、直线、平面等基本几何元素，并将它们作为其他几何体建构时的基础和参照物。
1.1.1 点绘制点可以通过很多方式，包括坐标点、曲线上的点、曲面上的点、圆心、曲线切点、中间点等。
打开附带光盘中“第1章创成式曲面设计”目录下的文件Point.CATPart，如图1-2所示。
图1-21.1.1.1 坐标点（1）在Wireframe工具栏中单击“点”（Point）按钮，弹出Point Definition对话框，在Point type 下拉列表框中选择Coordinates，如图1-3所示。
图1-3（2）选择一点填入Reference中的Point文本框中，作为参考点，默认是原点（Origin）。
这里选择作为参考点。
（3）在对话框中填写坐标点相对于参考点的X、Y、Z分量，如图1-4所示。
1.1.1.2 曲线上的点（1）在Point Definition对话框中，在Point type下拉列表框中选择On curve，对话框如图1-5所示。
图1-4（2）选择曲线填入Curve文本框中，作为参考曲线。
这里选择。
（3）选择一种生成的点与参考点的相对位置的方式，一种是Distance on curve，通过在Length文本框中设置需要生成的点与参考点在曲线上的距离，来确定点的位置。
C A T I A创成式外形造型设计This model paper was revised by the Standardization Office on December 10, 2020第三章 CATIA V5 创成式外形设计目录1产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形设计方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
2图标功能介绍(基本概念、基本界面介绍)CATIA V5的创成式外形设计模块由如下几组图标菜单组成：线框造型图标（Wireframe）、曲面造型图标（Surfaces）、几何操作图标（Operations）、分析图标（Analysis）、约束图标（Constraints）、规则图标（Law）、工具图标（Tools）和复制图标（Replication）。
2.1线框造型（Wireframe）图标Point 创建点Point & Planes Repetition 创建多点/平面Extremum 创建极值元素Polar Extremum 创建极坐标极值元素Line 创建直线Plane 创建平面Planes between 在两平面之间创建多个平面 Circle 创建圆Conic 创建圆锥线Spiral 创建平面螺旋线Spline 创建样条线Helix 创建螺旋线Spine 创建脊骨曲线Corner 创建拐角Connect curve 创建桥接线Parallel curve 创建平行线Projection 创建投影线Combine 创建组合投影线Reflect lines 创建反射线2.2曲面造型（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。
CATIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
Extrude 创建拉伸曲面Revolution 创建回转曲面Sphere 创建球曲面Offset 创建偏移曲面Sweep 创建扫描曲面Adaptative sweep 创建自适应扫描曲面Fill 创建填充曲面Loft 创建放样曲面Blend 创建过渡曲面2.3几何操作（Operations）几何操作功能是几何造型功能的重要补充与拓广，其功能强弱会直接影响曲面造型功能的使用效果。
CATIA V5为用户提供了大量的曲线曲面的修改、编辑功能（如下所示），极大地提高了曲面造型效率。
Join合并几何元素（线、面）Healing 缝补曲面Curve smooth 曲线光顺Untrim 恢复被剪切曲面Disassemble 分解几何元素Split 切割曲面或线框元素Trim 修剪曲面或线框元素Boundary 提取曲面边界线Extract 提取几何体Multiple edge extract 从草图中提取部分几何体 Shape Fillet 两曲面倒圆Edge Fillet 曲面棱线倒圆Variable Fillet 变半径倒圆Face-Face Fillet 面－面倒圆Tritangent Fillet 三面相切倒圆Translate 平移几何体Rotate 转动几何体Symmetry 对称几何体Scaling 缩放几何体Affinity 仿射变形Axis to Axis 将几何体移动到另一坐标系中Extrapolate 延长曲线/曲面Invert Orientation 曲线/曲面反向Near 从组合体中提取与参考对象最近部分的元素Law 创建规则2.4分析（Analysis）CATIA V5为用户提供了丰富的曲面分析功能来检验曲线、曲面质量。
Connect Checker 曲面连接性检查Curve Connect Checker 曲线连接性检查Draft Analysis 拔模角分析Mapping Analysis 曲面曲率映射分析Curvature Analysis 曲线曲率分析2.5约束（Constraints）CATIA V5为用户提供的设置约束的功能如下所示。
Constraint 对单个几何元素施加约束Constraint Defined in a Dialog Box 对几何元素间施加约束2.6注解（Annotations）CATIA V5为用户提供的注解功能子菜单见下所示。
Text with Leader 创建带引出箭头的标注Flag Note 创建超级链接2.7高级复制工具（Advanced Replication Tools）CATIA V5为用户提供的高级复制工具如下所示。
Object Repetition 对象复制Rectangle Pattern 矩形队列Circle Pattern 圆形队列Duplicate Open Body 复制Open BodyPowerCopy Creation 生成高级复制Save in Catalog 将高级复制存入目录2.8用户特征（UserFeature）CATIA V5为用户提供的用户特征功能如下所示。
UserFeature Creation 创建用户特征Save in Catalog 将用户特征存入目录2.9高级曲面造型（Advanced Surfaces）CATIA V5不仅提供了普通曲面造型功能，而且还针对某些特殊行业（如汽车等）的特殊需求，开发了高级曲面造型功能。
这些功能在安装了创成式曲面优化器（Generative Shape Optimizer）后才能使用。
Develop 将曲线影射到旋转面上Junction 创建连接交汇面Bump 创建隆起面Wrap Curve 按曲线包装变形曲面2.10与创成式外形设计有关的工具CATIA V5提供了可进行产品更新，检查结构树，建立基准等功能（如图3-17所示）。
Update 更新模型Axis System 生成坐标系Show Historical Graph 显示历史树Work on Support 创建支撑面Snap to point 捕捉点Create a new Grid Set 创建笛卡尔格栅组，即在指定方向上的一组平面Create Datum 生成带或不带历史记录的几何体Insert Element 创建一几何体，并在特征树中将其特征插入到其主父元素旁边。
Select Current Tool 打开实体Group 组的操作（创建、编辑、移动等）3软件环境设定(Customizing Settings)为了充分发挥CATIA V5的曲面设计能力，必须根据设计对象的特点，合理地设定绘图环境参数。
用Tools->Option->Shape打开GSD的环境参数设定界面，在此窗口中有三个选项，分别对应不同的参数设定。
图3-1 一般参数设置界面3.1一般环境参数设定（General选项）一般环境参数设定包括外部参考（External References）、更新（Update）、删除操作（Delete Operation）参数的设定，其界面如图3-1所示。
在外部参考（External Referneces）项中有以下设定选择：`1)与所选择对象保持链接关系（Keep link with selected object）：选中该选项，则保持与外部参考的链接关系，当外部参考变化后，自动变化。
用隔离（Isolate）命令可以断开两者之间的链接。
2)在显示模式下创建外部参考（Create external references in Show mode）：在定义元素过程中定义其显示模式。
3)在创建链接是需要确认（Confirm when creating a link with selectedobject）。
4)只能选择发布对象作为外部参考（Only use published elements forexternal selection）。
所谓发布对象，是指为该对象赋于一个别名，其它对象可以通过别名引用它。
在更新项（Update）有以下选择：1)自动更新（Automatic）或手动更新（Manual）。
2)在更新过程中出现错误时停止更新（Stop update on first error）。
3)同步更新所有的外部参考（Synchronize all external references for update）。
4)激活分步更新显示（Active local visualization），即按操作步骤，分步更新。
在删除操作（Delete Operation）中有以下选项：1)显示删除对话框（Display the Delete dialog box）：如果想用删除过滤器可以选择该选项。
2)删除参考草图（Delete referenced sketches）：删除特征时，也删除与该特征相关的草图。
如果相关草图还与其它特征相关，则不删除。
3.2显示环境参数设定（Display选项）显示环境参数设定包括特征树（Specification tree）和几何体（Geometry）的显示参数的设定，其界面如图3-2所示。
图3-2 显示参数设置界面在特征树项可以设定在特征树中是否显示以下对象：外部参考（External References）、约束（Constraints）、参数（Parameters）、关系（Relations）、正在操作的实体（Bodies under operations）、草图（Sketches）。
在几何体项可以设定是否只显示当前操作的实体（Only the current operated solid），该选项只适用于零件设计（Part Design）。
3.3零件文档参数设定（Part Document选项）零件文档参数设定包括新零件设定（New part），其界面如图3-3所示。
图3-3 零件文档参数设置界面在新零件设定（New part）中只有一个选项：在生成新零件时创建坐标系（Create an Axis System when creating a new part）。
该坐标系的原点为三个缺省平面（XY 平面、YZ平面、XZ平面）的交点，三个坐标轴方向同系统坐标轴方向一致。
4功能详细介绍本节将详细地介绍创成式外形设计相关的功能及各功能在实际造型中的应用。
4.1线框造型功能（Wireframes）4.1.1点的生成（Point）详解在CATIA V5中，生成点的步骤为：选择生成点的类型（Point type）；输入相应参数；点击OK按钮，生成点。
