第三章 CATIA V5 创成式外形设计目录1产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形设计方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
2图标功能介绍(基本概念、基本界面介绍)CATIA V5的创成式外形设计模块由如下几组图标菜单组成：线框造型图标（Wireframe）、曲面造型图标（Surfaces）、几何操作图标（Operations）、分析图标（Analysis）、约束图标（Constraints）、规则图标（Law）、工具图标（Tools）和复制图标（Replication）。
2.1线框造型（Wireframe）图标Point 创建点Point & Planes Repetition创建多点/平面 Extremum 创建极值元素Polar Extremum 创建极坐标极值元素Line 创建直线Polyline 创建折线 Plane 创建平面Planes between 在两平面之间创建多个平面 Circle 创建圆Conic 创建圆锥线Spiral 创建平面螺旋线 Spline 创建样条线Helix 创建螺旋线Spine 创建脊骨曲线Corner 创建拐角Connect curve 创建桥接线Parallel curve 创建平行线 Projection 创建投影线Combine 创建组合投影线Reflect lines 创建反射线Intersection 创建交线2.2曲面造型（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。
CATIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
第三章 CATIA V5 创成式外形设计目录1 产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形设计方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的创成式外形设计模块由如下几组图标菜单组成：线框造型图标（Wireframe）、曲面造型图标（Surfaces）、几何操作图标（Operations）、分析图标（Analysis）、约束图标（Constraints）、规则图标（Law）、工具图标（Tools）和复制图标（Replication）。
2.1 线框造型（Wireframe）图标Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线2.2 曲面造型（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。
CATIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。

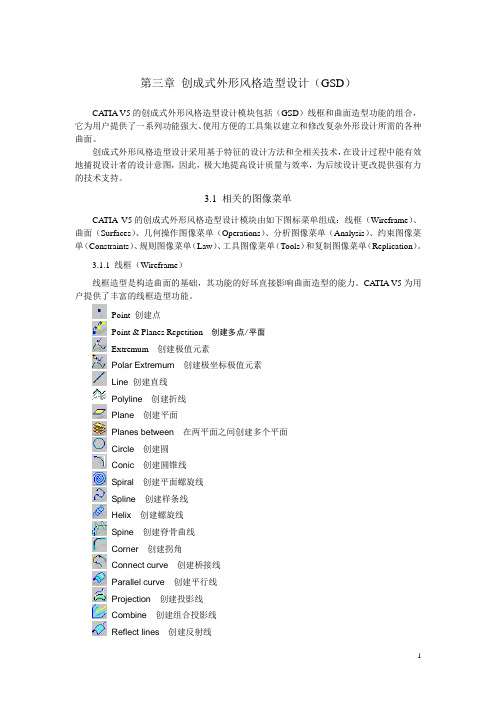

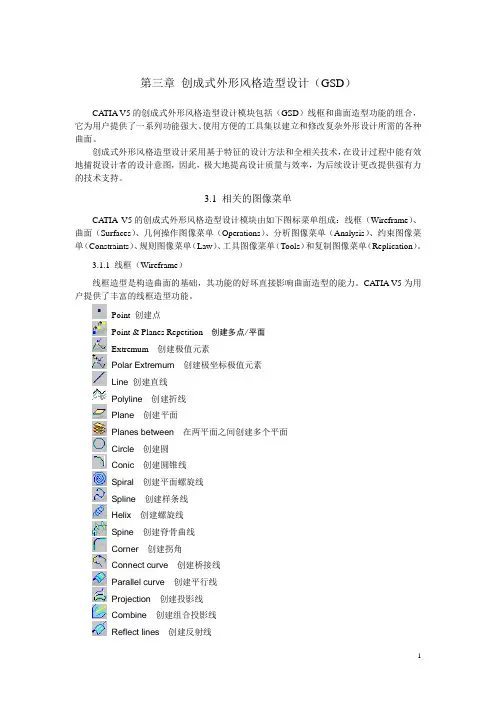

第三章创成式外形风格造型设计（GSD）CATIA V5的创成式外形风格造型设计模块包括（GSD）线框和曲面造型功能的组合，它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。
创成式外形风格造型设计采用基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此，极大地提高设计质量与效率，为后续设计更改提供强有力的技术支持。
3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块由如下图标菜单组成：线框（Wireframe）、曲面（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。
3.1.1 线框（Wireframe）线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。
CATIA V5为用户提供了丰富的线框造型功能。
Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面（Surfaces）曲面造型广泛应用于汽车外形、模具型面等设计上。
CA TIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
第三章 CATIA V5 创成式外形设计目录1产品介绍 (6)2图标功能介绍(基本概念、基本界面介绍) (6)2.1线框造型（Wireframe）图标 (6)2.2曲面造型（Surfaces） (7)2.3几何操作（Operations） (7)2.4分析（Analysis） (9)2.5约束（Constraints） (9)2.6注解（Annotations） (9)2.7高级复制工具（Advanced Replication Tools） (10)2.8用户特征（UserFeature） (10)2.9高级曲面造型（Advanced Surfaces） (10)2.10与创成式外形设计有关的工具 (10)3软件环境设定(Customizing Settings) (12)3.1一般环境参数设定（General选项） (12)3.2显示环境参数设定（Display选项） (13)3.3零件文档参数设定（Part Document选项） (13)4功能详细介绍 (14)4.1线框造型功能（Wireframes） (14)4.1.1点的生成（Point）详解 (14)4.1.2创建多点/平面（Points and Planes Repetition）详解 (14)4.1.3创建极值元素（Extremum）详解 (15)4.1.4创建极坐标极值元素（Polar Extremum）详解 (16)4.1.5直线的生成（Line）详解 (18)4.1.6折线的生成（Polyline）详解 (18)4.1.7平面的生成（Plane）详解 (18)4.1.8在两平面间创建多平面（Planes Between）详解 (19)4.1.9圆的生成（Circle）详解 (19)4.1.10拐角的生成（Corner）详解 (20)4.1.11桥接曲线（Connect Curve）详解 (20)4.1.12圆锥线（Conic）详解 (21)4.1.13样条线（Spline）详解 (22)4.1.14螺旋线（Helix）详解 (23)4.1.15平面螺旋线（Spiral）详解 (24)4.1.16脊骨曲线（Spine）详解 (24)4.1.17平行线（Parallel Curve）详解 (25)4.1.18投影线（Projection）详解 (26)4.1.19组合投影线（Combine）详解 (27)4.1.20反射曲线（Reflect Curve）详解 (27)4.1.21相交元素（Intersection）详解 (27)4.2曲面造型功能（Surfaces） (28)4.2.1拉伸面（Extrude）详解 (28)4.2.2回转面（Revolution）详解 (29)4.2.3球面（Sphere）详解 (30)4.2.4偏移曲面（Offset）详解 (30)4.2.5扫描曲面（Sweep）详解 (31)4.2.6自适应扫描曲面（Adaptative Sweep）详解 (39)4.2.7填充曲面（Fill）详解 (40)4.2.8放样曲面（Loft）详解 (41)4.2.9过渡曲面（Blend）详解 (44)4.3几何操作功能（Operations） (45)4.3.1合并几何体（Join）详解 (45)4.3.2修补曲面（Healing）详解 (47)4.3.3光顺曲线（Curve smooth）详解 (47)4.3.4恢复被剪切的曲面或曲线（Untrim）详解 (48)4.3.5分解几何元素（Disassemble）详解 (48)4.3.6切割元素（Split）详解 (49)4.3.7修剪元素（Trim）详解 (50)4.3.8提取边界线（Boundary）详解 (50)4.3.9提取几何体（Extract）详解 (51)4.3.10提取多边界（Multiple Edge Extraction）详解 (52)4.3.11两曲面倒圆（Shape Fillet）详解 (52)4.3.12棱线倒圆（Edge Fillet）详解 (53)4.3.13变半径倒圆（Variable Radius Fillet）详解 (55)4.3.14面－面倒圆（Face-Face Fillet）详解 (55)4.3.15三面相切倒圆（Tritangent Fillet）详解 (55)4.3.16平移几何体（Translate）详解 (56)4.3.17旋转几何体（Rotate）详解 (56)4.3.18对称几何体（Symmetry）详解 (57)4.3.19缩放几何体（Scaling）详解 (57)4.3.20仿射对象（Affinity）详解 (57)4.3.21将几何体移动到另一坐标系上（Axis to Axis）详解 (57)4.3.22延长曲线/曲面（Extrapolate）详解 (58)4.3.23曲线/曲面反向（Invert Orientation）详解 (58)4.3.24提取最近部分几何体（Near）详解 (58)4.3.25创建规则（Law）详解 (59)4.4分析功能（Analysis） (59)4.4.1曲面连接性检查（Connect Checker）详解 (59)4.4.2曲线连接性检查（Curve Connect Checker）详解 (60)4.4.3拔模角分析（Draft Analysis）详解 (60)4.4.4曲面曲率映射分析（Mapping Analysis）详解 (60)4.4.5曲线曲率分析（Curvature Analysis）详解 (60)4.5约束功能（Constraints） (60)4.5.1对单个几何元素施加约束（Constraint）详解 (61)4.5.2在几何元素间施加约束（Constraint defined in dialog box）详解 (61)4.6注解功能（Annotations） (61)4.6.1创建带引出箭头的注解（Text with Leader）详解 (61)4.6.2创建超级链接（Flag Note）详解 (61)4.7高级复制功能（Advanced Replication Tools） (62)4.7.1对象复制（Object Repetition）详解 (62)4.7.2矩行阵列（Rectangle Pattern）详解 (62)4.7.3圆形阵列（Circular Pattern）详解 (63)4.7.4复制Open Body（Duplicate OpenBody）详解 (64)4.7.5创建高级复制（PowerCopy Creation）详解 (65)4.7.6将高级复制存入目录（PowerCopy Save In Catalog）详解 (65)4.7.7实例化高级复制（Instantiate PowerCopy）详解 (65)4.8用户特征功能（UserFeature） (66)4.8.1创建用户特征（UserFeature Creation）详解 (66)4.8.2将用户特征存入目录中（UserFeature Save In Catalog）详解 (66)4.8.3实例化用户特征（Instantiate UserFeature）详解 (66)4.9高级曲面造型功能（Advanced Surfaces） (66)4.9.1线与点的展开（Developing wire and points）详解 (67)4.9.2交汇曲面（Junction）详解 (68)4.9.3曲面凸起（Bump）详解 (69)4.9.4根据曲线替换变形曲面（Wrap Curve）详解 (70)4.10与创成式外形设计有关的工具 (72)4.10.1更新模型（Update）详解 (73)4.10.2生成新坐标系（Axis System）详解 (73)4.10.3显示历史树（Show Historical Graph）详解 (73)4.10.4在支撑面上工作（Work On Support）详解 (73)4.10.5捕捉点（Snap to Point）详解 (73)4.10.6创建笛卡尔格栅组（Create a New Set）详解 (73)4.10.7生成带或不带历史记录的几何体（Create Datum）详解 (74)4.10.8插入元素详解 (74)4.10.9实体选择器（Select Current Tool）详解 (74)5应用实例 (75)5.1实例一筋类曲面 (75)5.2实例二三倒圆曲面交汇处的曲面处理方法 (79)5.2.1三角边曲面补丁法 (79)5.2.2变半径倒圆法 (80)5.2.3四边曲面补丁法 (81)5.3实例三六倒圆曲面交汇处的曲面处理方法 (83)5.4实例四多倒圆曲面交汇处的曲面处理方法 (85)5.5实例五瓶子曲面 (88)5.6实例六旋钮 (90)1产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。

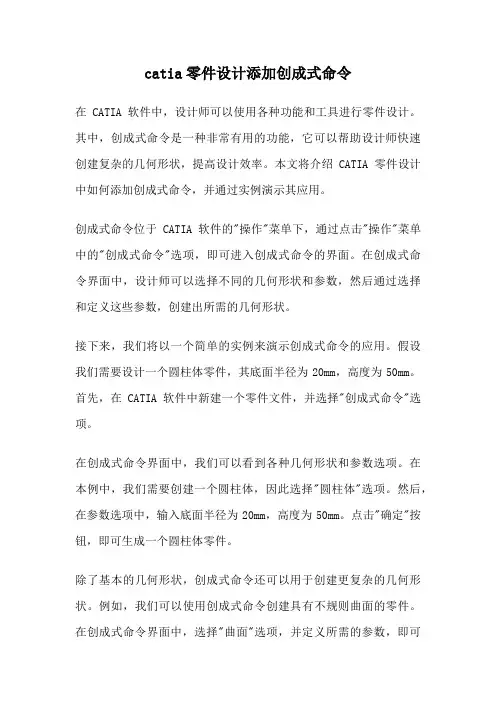

catia零件设计添加创成式命令在CATIA软件中，设计师可以使用各种功能和工具进行零件设计。
其中，创成式命令是一种非常有用的功能，它可以帮助设计师快速创建复杂的几何形状，提高设计效率。
本文将介绍CATIA零件设计中如何添加创成式命令，并通过实例演示其应用。
创成式命令位于CATIA软件的"操作"菜单下，通过点击"操作"菜单中的"创成式命令"选项，即可进入创成式命令的界面。
在创成式命令界面中，设计师可以选择不同的几何形状和参数，然后通过选择和定义这些参数，创建出所需的几何形状。
接下来，我们将以一个简单的实例来演示创成式命令的应用。
假设我们需要设计一个圆柱体零件，其底面半径为20mm，高度为50mm。
首先，在CATIA软件中新建一个零件文件，并选择"创成式命令"选项。
在创成式命令界面中，我们可以看到各种几何形状和参数选项。
在本例中，我们需要创建一个圆柱体，因此选择"圆柱体"选项。
然后，在参数选项中，输入底面半径为20mm，高度为50mm。
点击"确定"按钮，即可生成一个圆柱体零件。
除了基本的几何形状，创成式命令还可以用于创建更复杂的几何形状。
例如，我们可以使用创成式命令创建具有不规则曲面的零件。
在创成式命令界面中，选择"曲面"选项，并定义所需的参数，即可生成一个具有不规则曲面的零件。
创成式命令还可以与其他功能和工具结合使用，实现更高级的零件设计。
例如，我们可以使用创成式命令创建一个基本的几何形状，然后使用其他功能和工具对其进行进一步操作，添加孔洞、倒角等特征。
通过灵活运用创成式命令和其他功能，设计师可以创造出各种复杂的零件。
在使用创成式命令时，设计师需要注意一些技巧和注意事项。
首先，要熟悉创成式命令的各个选项和参数，了解它们的功能和用途。
其次，要根据实际需求选择合适的几何形状和参数，避免过度设计或不足设计。
第1章创成式曲面设计创成式曲面设计（Generative Shape Design）帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。
它提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。
它带有智能化的工具，如用于管理特征重用的超级复制（Powercopy）功能。
以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法及规范。
创成式曲面设计模块拥有强大的曲面整体修改技术，扩展了CATIA创成式曲面设计创建线框和多种曲面特征的功能。
该模块基于高级的智能化工具，允许用户进行快速的外形修改操作，减少他们的设计时间。
其窗口如图1-1所示。
图1-11.1 基本元素基本元素功能是建立点、直线、平面等基本几何元素，并将它们作为其他几何体建构时的基础和参照物。
1.1.1 点绘制点可以通过很多方式，包括坐标点、曲线上的点、曲面上的点、圆心、曲线切点、中间点等。
打开附带光盘中“第1章创成式曲面设计”目录下的文件Point.CATPart，如图1-2所示。
图1-21.1.1.1 坐标点（1）在Wireframe工具栏中单击“点”（Point）按钮，弹出Point Definition对话框，在Point type 下拉列表框中选择Coordinates，如图1-3所示。
图1-3（2）选择一点填入Reference中的Point文本框中，作为参考点，默认是原点（Origin）。
这里选择作为参考点。
（3）在对话框中填写坐标点相对于参考点的X、Y、Z分量，如图1-4所示。
1.1.1.2 曲线上的点（1）在Point Definition对话框中，在Point type下拉列表框中选择On curve，对话框如图1-5所示。
图1-4（2）选择曲线填入Curve文本框中，作为参考曲线。
这里选择。
（3）选择一种生成的点与参考点的相对位置的方式，一种是Distance on curve，通过在Length文本框中设置需要生成的点与参考点在曲线上的距离，来确定点的位置。
第三章 CATIA V5 创成式外形设计目录1产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形设计方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
2图标功能介绍(基本概念、基本界面介绍)CATIA V5的创成式外形设计模块由如下几组图标菜单组成：线框造型图标（Wireframe）、曲面造型图标（Surfaces）、几何操作图标（Operations）、分析图标（Analysis）、约束图标（Constraints）、规则图标（Law）、工具图标（Tools）和复制图标（Replication）。
2.1线框造型（Wireframe）图标Point 创建点Point & Planes Repetition 创建多点/平面Extremum 创建极值元素Polar Extremum 创建极坐标极值元素 Line 创建直线Polyline 创建折线Plane 创建平面Planes between 在两平面之间创建多个平面Circle 创建圆Conic 创建圆锥线Spiral 创建平面螺旋线 Spline 创建样条线Helix 创建螺旋线Spine 创建脊骨曲线Corner 创建拐角Connect curve 创建桥接线Parallel curve 创建平行线 Projection 创建投影线Combine 创建组合投影线Reflect lines 创建反射线Intersection 创建交线2.2曲面造型（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。
CATIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
C A T I A创成式外形造型设计YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】第三章 CATIA V5 创成式外形设计目录1 产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形设计方法采用了基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的创成式外形设计模块由如下几组图标菜单组成：线框造型图标（Wireframe）、曲面造型图标（Surfaces）、几何操作图标（Operations）、分析图标（Analysis）、约束图标（Constraints）、规则图标（Law）、工具图标（Tools）和复制图标（Replication）。
2.1 线框造型（Wireframe）图标Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线2.2 曲面造型（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。
CATIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
Extrude 创建拉伸曲面Revolution 创建回转曲面Sphere创建球曲面Offset 创建偏移曲面Sweep 创建扫描曲面Adaptative sweep 创建自适应扫描曲面Fill 创建填充曲面Loft 创建放样曲面Blend 创建过渡曲面2.3 几何操作（Operations）几何操作功能是几何造型功能的重要补充与拓广，其功能强弱会直接影响曲面造型功能的使用效果。
CATIA V5为用户提供了大量的曲线曲面的修改、编辑功能（如下所示），极大地提高了曲面造型效率。
Join合并几何元素（线、面）Healing 缝补曲面Curve smooth 曲线光顺Untrim 恢复被剪切曲面Disassemble 分解几何元素Split 切割曲面或线框元素Trim 修剪曲面或线框元素Boundary 提取曲面边界线Extract 提取几何体Multiple edge extract从草图中提取部分几何体Shape Fillet 两曲面倒圆Edge Fillet曲面棱线倒圆Variable Fillet 变半径倒圆Face-Face Fillet 面－面倒圆Tritangent Fillet三面相切倒圆Translate平移几何体Rotate转动几何体Symmetry对称几何体Scaling缩放几何体Affinity仿射变形Axis to Axis将几何体移动到另一坐标系中Extrapolate延长曲线/曲面Invert Orientation曲线/曲面反向Near从组合体中提取与参考对象最近部分的元素Law创建规则2.4 分析（Analysis）CATIA V5为用户提供了丰富的曲面分析功能来检验曲线、曲面质量。
Connect Checker 曲面连接性检查Curve Connect Checker 曲线连接性检查Draft Analysis拔模角分析M apping Analysis曲面曲率映射分析C urvature Analysis曲线曲率分析2.5 约束（Constraints）CATIA V5为用户提供的设置约束的功能如下所示。
Constraint对单个几何元素施加约束Constraint Defined in a Dialog Box 对几何元素间施加约束2.6 注解（Annotations）CATIA V5为用户提供的注解功能子菜单见下所示。
Text with Leader创建带引出箭头的标注Flag Note创建超级链接2.7 高级复制工具（Advanced Replication Tools）CATIA V5为用户提供的高级复制工具如下所示。
Object Repetition 对象复制Rectangle Pattern 矩形队列Circle Pattern圆形队列Duplicate Open Body复制Open BodyPowerCopy Creation 生成高级复制Save in Catalog 将高级复制存入目录2.8 用户特征（UserFeature）CATIA V5为用户提供的用户特征功能如下所示。
UserFeature Creation创建用户特征Save in Catalog将用户特征存入目录2.9 高级曲面造型（Advanced Surfaces）CATIA V5不仅提供了普通曲面造型功能，而且还针对某些特殊行业（如汽车等）的特殊需求，开发了高级曲面造型功能。
这些功能在安装了创成式曲面优化器（Generative Shape Optimizer）后才能使用。
Develop将曲线影射到旋转面上Junction创建连接交汇面Bump创建隆起面Wrap Curve按曲线包装变形曲面2.10 与创成式外形设计有关的工具CATIA V5提供了可进行产品更新，检查结构树，建立基准等功能（如图3-17所示）。
Update 更新模型Axis System 生成坐标系Show Historical Graph显示历史树Work on Support创建支撑面Snap to point捕捉点Create a new Grid Set创建笛卡尔格栅组，即在指定方向上的一组平面Create Datum生成带或不带历史记录的几何体Insert Element创建一几何体，并在特征树中将其特征插入到其主父元素旁边。
Select Current Tool打开实体Group组的操作（创建、编辑、移动等）3 软件环境设定(Customizing Settings)为了充分发挥CATIA V5的曲面设计能力，必须根据设计对象的特点，合理地设定绘图环境参数。
用Tools->Option->Shape打开GSD的环境参数设定界面，在此窗口中有三个选项，分别对应不同的参数设定。
图3-1 一般参数设置界面3.1 一般环境参数设定（General选项）一般环境参数设定包括外部参考（External References）、更新（Update）、删除操作（Delete Operation）参数的设定，其界面如图3-1所示。
在外部参考（External Referneces）项中有以下设定选择：`1)与所选择对象保持链接关系（Keep link with selected object）：选中该选项，则保持与外部参考的链接关系，当外部参考变化后，自动变化。
用隔离（Isolate）命令可以断开两者之间的链接。
2)在显示模式下创建外部参考（Create external references in Show mode）：在定义元素过程中定义其显示模式。
3)在创建链接是需要确认（Confirm when creating a link with selected object）。
4)只能选择发布对象作为外部参考（Only use published elements for external selection）。
所谓发布对象，是指为该对象赋于一个别名，其它对象可以通过别名引用它。
在更新项（Update）有以下选择：1)自动更新（Automatic）或手动更新（Manual）。
2)在更新过程中出现错误时停止更新（Stop update on first error）。
3)同步更新所有的外部参考（Synchronize all external references for update）。
4)激活分步更新显示（Active local visualization），即按操作步骤，分步更新。
在删除操作（Delete Operation）中有以下选项：1)显示删除对话框（Display the Delete dialog box）：如果想用删除过滤器可以选择该选项。
2)删除参考草图（Delete referenced sketches）：删除特征时，也删除与该特征相关的草图。
如果相关草图还与其它特征相关，则不删除。
3.2 显示环境参数设定（Display选项）显示环境参数设定包括特征树（Specification tree）和几何体（Geometry）的显示参数的设定，其界面如图3-2所示。
图3-2显示参数设置界面在特征树项可以设定在特征树中是否显示以下对象：外部参考（External References）、约束（Constraints）、参数（Parameters）、关系（Relations）、正在操作的实体（Bodies under operations）、草图（Sketches）。
在几何体项可以设定是否只显示当前操作的实体（Only the current operated solid），该选项只适用于零件设计（Part Design）。
3.3 零件文档参数设定（Part Document选项）零件文档参数设定包括新零件设定（New part），其界面如图3-3所示。
图3-3 零件文档参数设置界面在新零件设定（New part）中只有一个选项：在生成新零件时创建坐标系（Create an Axis System when creating a new part）。
该坐标系的原点为三个缺省平面（XY平面、YZ平面、XZ 平面）的交点，三个坐标轴方向同系统坐标轴方向一致。
4 功能详细介绍本节将详细地介绍创成式外形设计相关的功能及各功能在实际造型中的应用。
4.1 线框造型功能（Wireframes）4.1.1 点的生成（Point）详解在CATIA V5中，生成点的步骤为：选择生成点的类型（Point type）；输入相应参数；点击OK按钮，生成点。
