catia是一款功能强大的三维设计软件,广泛应用于汽车、航空、航天等领域。
在catia中,曲面设计是非常重要的一部分,它可以帮助我们创建出更加复杂和美观的三维模型。
下面我将为你介绍一个catia曲面案例:
1. 打开catia软件,新建一个零件文件。
2. 在零件设计工作台中,选择“开始”菜单中的“草图”命令,选择一个平面作为草图平面。
3. 使用草图工具绘制一个简单的矩形轮廓,然后退出草图编辑模式。
4. 在零件设计工作台中,选择“开始”菜单中的“旋转”命令,将刚刚绘制的矩形轮廓绕着一个轴进行旋转,生成一个旋转曲面。
5. 在零件设计工作台中,选择“开始”菜单中的“填充”命令,将旋转曲面进行填充操作,生成一个封闭的曲面。
6. 在零件设计工作台中,选择“开始”菜单中的“修剪”命令,对曲面进行修剪操作,去除不需要的部分。
7. 在零件设计工作台中,选择“开始”菜单中的“平滑”命令,对曲面进行平滑处理,使其更加光滑。
8. 在零件设计工作台中,选择“开始”菜单中的“加厚”命令,将曲面进行加厚操作,生成一个实体模型。
9. 最后,你可以对生成的实体模型进行进一步的修改和优化,以满足你的设计需求。

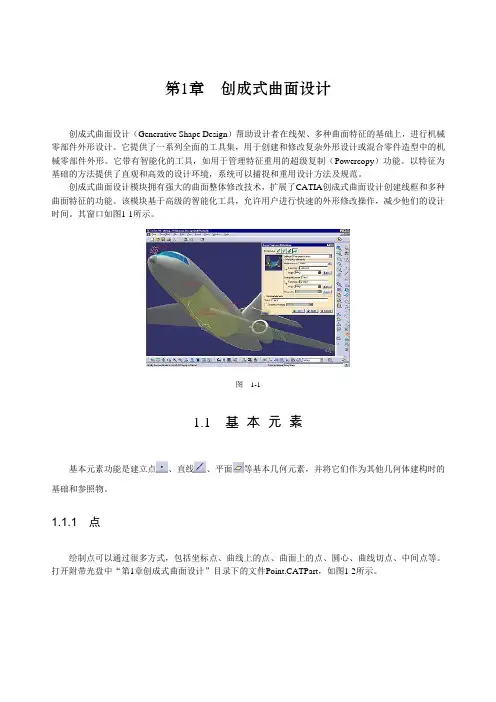

第1章创成式曲面设计创成式曲面设计(Generative Shape Design)帮助设计者在线架、多种曲面特征的基础上,进行机械零部件外形设计。
它提供了一系列全面的工具集,用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。
它带有智能化的工具,如用于管理特征重用的超级复制(Powercopy)功能。
以特征为基础的方法提供了直观和高效的设计环境,系统可以捕捉和重用设计方法及规范。
创成式曲面设计模块拥有强大的曲面整体修改技术,扩展了CATIA创成式曲面设计创建线框和多种曲面特征的功能。
该模块基于高级的智能化工具,允许用户进行快速的外形修改操作,减少他们的设计时间。
其窗口如图1-1所示。
图1-11.1 基本元素基本元素功能是建立点、直线、平面等基本几何元素,并将它们作为其他几何体建构时的基础和参照物。
1.1.1 点绘制点可以通过很多方式,包括坐标点、曲线上的点、曲面上的点、圆心、曲线切点、中间点等。
打开附带光盘中“第1章创成式曲面设计”目录下的文件Point.CATPart,如图1-2所示。
图1-21.1.1.1 坐标点(1)在Wireframe工具栏中单击“点”(Point)按钮,弹出Point Definition对话框,在Point type 下拉列表框中选择Coordinates,如图1-3所示。
图1-3(2)选择一点填入Reference中的Point文本框中,作为参考点,默认是原点(Origin)。
这里选择作为参考点。
(3)在对话框中填写坐标点相对于参考点的X、Y、Z分量,如图1-4所示。
1.1.1.2 曲线上的点(1)在Point Definition对话框中,在Point type下拉列表框中选择On curve,对话框如图1-5所示。
图1-4(2)选择曲线填入Curve文本框中,作为参考曲线。
这里选择。
(3)选择一种生成的点与参考点的相对位置的方式,一种是Distance on curve,通过在Length文本框中设置需要生成的点与参考点在曲线上的距离,来确定点的位置。
第1章创成式曲面设计创成式曲面设计(Generative Shape Design)帮助设计者在线架、多种曲面特征的基础上,进行机械零部件外形设计。
它提供了一系列全面的工具集,用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。
它带有智能化的工具,如用于管理特征重用的超级复制(Powercopy)功能。
以特征为基础的方法提供了直观和高效的设计环境,系统可以捕捉和重用设计方法及规范。
创成式曲面设计模块拥有强大的曲面整体修改技术,扩展了CATIA创成式曲面设计创建线框和多种曲面特征的功能。
该模块基于高级的智能化工具,允许用户进行快速的外形修改操作,减少他们的设计时间。
其窗口如图1-1所示。
图1-11.1 基本元素基本元素功能是建立点、直线、平面等基本几何元素,并将它们作为其他几何体建构时的基础和参照物。
1.1.1 点绘制点可以通过很多方式,包括坐标点、曲线上的点、曲面上的点、圆心、曲线切点、中间点等。
打开附带光盘中“第1章创成式曲面设计”目录下的文件Point.CATPart,如图1-2所示。
图1-21.1.1.1 坐标点(1)在Wireframe工具栏中单击“点”(Point)按钮,弹出Point Definition对话框,在Point type 下拉列表框中选择Coordinates,如图1-3所示。
图1-3(2)选择一点填入Reference中的Point文本框中,作为参考点,默认是原点(Origin)。
这里选择作为参考点。
(3)在对话框中填写坐标点相对于参考点的X、Y、Z分量,如图1-4所示。
1.1.1.2 曲线上的点(1)在Point Definition对话框中,在Point type下拉列表框中选择On curve,对话框如图1-5所示。
图1-4(2)选择曲线填入Curve文本框中,作为参考曲线。
这里选择。
(3)选择一种生成的点与参考点的相对位置的方式,一种是Distance on curve,通过在Length文本框中设置需要生成的点与参考点在曲线上的距离,来确定点的位置。
Catia创成式曲面设计实例1. 概述Catia是一款广泛应用于制造业的三维设计软件,其中的曲面设计功能十分强大。
曲面设计在产品设计中占据着重要地位,能够满足复杂曲面形状的设计需求。
本文将以Catia软件为工具,结合实际案例,介绍创成式曲面设计的基本原理和具体实例。
2. 曲面设计的基本原理曲面设计是对物体表面形状的设计和加工。
创成式曲面设计是指通过定义曲线和曲面边界条件,来生成复杂曲面的过程。
在Catia软件中,创成式曲面设计主要包括以下几个步骤:2.1 曲线设计在进行曲面设计之前,需要先设计出满足要求的曲线。
在Catia中,可以通过曲线工具绘制各种类型的曲线,如直线、圆弧、样条曲线等。
这些曲线将成为后续曲面设计的基础。
2.2 曲面创建在获得了满意的曲线后,可以利用Catia中的曲面创建工具来生成曲面。
通过定义曲线的边界条件,可以创建出各种形状的曲面,如圆柱、球面、双曲面等。
2.3 曲面编辑生成曲面后,可能需要对曲面进行进一步编辑和调整,以满足设计要求。
Catia提供了丰富的曲面编辑工具,可以对曲面进行平移、旋转、拉伸等操作,使得曲面的形状更加精确。
2.4 曲面连接在实际的产品设计中,往往需要将多个曲面进行连接,形成完整的产品外形。
Catia提供了丰富的曲面连接工具,可以实现曲面之间的无缝连接,使得整体外形更加流畅。
3. 创成式曲面设计实例下面将通过一个实际的案例,介绍Catia中创成式曲面设计的具体应用。
3.1 案例背景某汽车设计公司需要设计一款新型轿车的车身外形。
车身外形由多个复杂曲面组成,需要使用创成式曲面设计来实现。
3.2 曲线设计设计师利用Catia中的曲线工具,绘制出轿车的侧面、前面和后面的轮廓曲线。
这些曲线将成为后续曲面设计的基础。
3.3 曲面创建利用绘制的曲线,设计师使用Catia中的曲面创建工具,生成了轿车的车身曲面。
在创建过程中,需要根据曲线的边界条件和设计要求,定义曲面的形状和参数。
CATIA创成式设计2在利用CATIA设计的时候,经常需要在实体设计和曲面设计两个工作台之间切换。
例如,在设计好曲面后,需要进入实体设计工作台将其实体化。
在进行实体设计的时候,也经常需要进入曲面设计工作台来进行辅助面的绘制。
曲面设计与实体设计可以基于同一个Part 文档互相切换。
如果当前处于曲面设计工作台,进入实体设计工作台的时候,系统会从当前曲面设计工作台切换到创成式外形设计工作台而不会新建实例文件,反之亦然。
实体化曲面模型切换到实体设计工作台后,可以使用基于曲面的实体操作工具条对曲面模型实体化在曲面特征被创建好以后,可以:一、将曲面造型转换为实体特征一一创建封闭曲面特征;二、用曲面特征修剪实体特征一一创建分割实体特征;三、直接将曲面特征变成薄壳状态的实体特征——创建加厚曲面特征;分别介绍如下:一、创建圭寸闭曲面特征Step 1在基于曲面的特征”工具栏中选择封闭曲面”选项,Step 2:在工作区域或者特征树中选择要封闭的对象(曲面),Step 3:点击确定完成圭寸闭曲面特征创建二、创建分割实体特征Step 1在基于曲面的特征”工具栏中选择分割”选项,Step 2 :在工作区域或者特征树中选分割曲面,Step 3:点击确定完成特征创建。
可以看到,实体已被曲面切割。
三、创建加厚曲面特征Step 1在基于曲面的特征”工具栏中选择厚曲面”选项,Step 2:在工作区域或者特征树中选择曲面特征,在弹出的对话框中定义厚度。
Step 3:点击确定完成特征创建。
可以看到,曲面特征已经被加厚成实体特征。
注意事项1、要生成一个接合曲面,至少应选择两个接合元素,且要接合的两个曲面必须相交”。
2、创建填充曲面时,选择的曲线或曲面边界之间必须是连接的,如果所选定的两条曲线之间存在间隙,系统将无法生成曲面。
实例操作一:风扇叶片1,建立基座进入零部件设计模块,以XY面建立草图。
画圆,直径90;退出草图,拉伸30.2,生成风扇叶片a,建立参考平面1:以基座上表面为参考,偏移5 (方向负Z轴);进入草图绘制如下。
