MapGIS二次土地调查数据库

MapGIS二次调查数据库采集系统为了全面查清全国土地利用状况，真实掌握土地基础数据，建立和完善土地调查、统计制度，实现土地资源信息的社会化服务，满足社会经济发展及国土资源管理的需要，国务院下发了关于开展第二次全国土地调查的通知（国发〔2006〕38号）。

MapGIS二次调查数据库采集系统是参照国土资源部《第二次全国土地调查规程》等相关标准和规程，为第二次全国土地调查入库管理提供数据基础。

MapGIS二次调查数据库采集系统是以MapGIS平台为基础，集土地利用现状、土地权属、基本农田、耕地后备资源、开发园区等调查数据的采集功能于一身，实现了海量多专题数据的统一采集与处理；通过在采集系统中对数据进行预处理、加工处理和数据检查，从而建立国家、省、市（地）、县四级集影像、图形、地类、面积和权属于一体的土地调查数据库管理机制。

MapGIS二次调查数据库采集系统的功能包括数据预处理、数据加工工具和数据检查。

该系统的数据来源可以是影像数据而没有矢量数据，可以即有影像数据也有矢量数据。

对于只有影像数据的情况，通过新建导入影像后，在该功能中进行矢量化操作，提取地类图斑、线状地物等图层文件，然后进行数据结构升级、拓扑关系属性赋值、及其它的属性操作，如果数据有错误需修改，可灵活使用各个数据加工工具对数据进行编辑和修改，最后可使用数据检查功能对数据进行检查并根据提示修改错误。

对于即有影像数据也有矢量数据的情况，通过选择分别矢量数据和影像数据所在目录新建二次调查专题，矢量数据会放在资料库中，对资料库的图层文件进行数据结构升级、拓扑关系属性赋值、及其它的属性操作后，把数据提交到成果库中，最后可根据数据情况对成果库的数据进行加工处理和检查。

MAPGIS二调建库工具1.1工具箱1.1.1 数据预处理数据的预处理，是为数据存贮入库作准备。

系统中的数据预处理主要是对图层文件的属性结构和属性值进行操作，包括影像数据的接收与转换、数据属性结构升级、线状地物和零星地物特殊属性字段赋值、地类和权属性质的升级、地类图斑文件中面积字段的面积值重算等功能。

建库流程地类图斑按照地类编码和坐落代码进行合并意义：合并被线状地物分割的权属相同，地类相同的图斑制作农村权属层新建接合图表接图表文件是指这个地区的标准分幅土地利用现状图的图幅接图表，它记录了每个图幅的图名、图号、经度、纬度等信息，也是标准图幅输出的依据。

1、点击“地图文档”下的“新建接合图表”，在弹出的对话框中选择接图表并输入接图表文件的名称和路径后单击确定按钮，弹出如下对话框：2、建立接图表根据坐标的不同，有两种方法，实习采用根据经S 合一芹」_二« S 8类9代初标别蹙值繁坐构赋性01屢WM00性性关点60权地拓改烦马宗线義帀占口止鼻£亠 ^E(权二IE 照理成工凉生库 斑据动性口况图数环点izs 址地型界由纬度建立索引①选择经纬度：在右边的编辑框中输入本区域四个角的经纬度值。

此时X对应经度，Y对应纬度。

经纬度的输入方法为：将度分秒直接输入，例如：117度25分00秒的输入为1172500，117度00分00秒为1170000。

②填写直接中央经线：③中央经线是指区域所在投影带的中央经线，本次实习区域处于39度带，中央经线为1170000(39*3=117)。

新建数据字典数据字典是系统工作处理的依据。

它好比是一本字典，记录了系统整个运行中所需要的元数据信息，如地类编码、坡度码、权属代码、土地权属及单位、变更原因等信息。

它是系统工作中不可缺少的一部分。

数据字典根据国家《规程》设计，您可以根据各地的实际情况做进一步的修改和维护。

1、点击“地图文档”下的“新建数据字典”，弹出如下对话框：2、在如上对话框中填写省级代码（两位）、省级名称、县级代码长度（两位）、乡级代码长度（三位）、村级代码长度（三位）、村民小组长度（七位）。

因为到村民小组的整个权属代码的长度为19位，因此通过以上信息，可得到市级代码长度（两位）。

填写完毕点“确定”，弹出如下对话框：3、在如上对话框中编辑整个权属代码，可以修改、增加、删除权属代码：（1）修改：•在“修改”前的复选框中单击鼠标左键，选中编辑。

MAPGIS在全国第二次农村土地调查数据库建设中的应用随着城市化进程的加快，我国农村土地调查工作也逐渐成为一个重要的任务。

而全国第二次农村土地调查数据库的建设对于土地管理和规划具有重要意义。

在这一过程中，MAPGIS地理信息系统展现出了其强大的应用能力。

本文就MAPGIS在全国第二次农村土地调查数据库建设中的应用进行探讨。

一、 MAPGIS的介绍MAPGIS是一种基于GIS（地理信息系统）技术的全能型空间信息管理系统。

它通过数值地图、属性数据库和应用系统的模型进行空间与属性数据存储、管理、分析和应用。

MAPGIS可以在PC端、移动设备以及云平台上运行，具有强大的数据处理和分析能力。

二、MAPGIS在农村土地调查中的应用1.数据采集和整理MAPGIS提供了完善的数据采集工具和方法，可以方便地进行土地调查信息的采集和整理。

调查员可以在移动设备上使用MAPGIS软件，通过GPS定位功能快速记录土地边界、土地利用类型、土地所有权等信息。

采集的数据可以直接存储到MAPGIS的数据库中，便于后续的数据处理和分析。

2.空间数据管理MAPGIS可以对土地调查数据进行整体管理，并与其他相关数据进行关联。

通过MAPGIS提供的地图编辑功能，可以对土地调查现场进行绘图和标注，进一步丰富调查数据。

同时，MAPGIS还支持对各种类型的空间数据进行导入和处理，如卫星影像、遥感数据等，从而为土地调查数据库的构建提供了更丰富的空间信息。

3.数据分析和可视化MAPGIS具有强大的数据分析和可视化功能，可以对土地调查数据进行各种统计和分析。

通过MAPGIS的查询和分析工具，可以方便地进行土地利用类型分布、土地面积变化等方面的研究。

此外，MAPGIS 还支持将土地调查数据与其他数据进行叠加分析，如气候数据、经济数据等，从而揭示土地利用背后的规律和问题。

4.应用系统的开发MAPGIS提供了强大的开发工具和接口，可以根据具体需求开发各类应用系统。

MAPGIS二次农村土地调查数据库分库步骤1.先新建一个文件夹,打开MAPGISk9GDB企业管理器,新建一个空白的数据库,存储于新建的文件夹内,用于存储裁剪的文件,如命名”天府新区”2.打开”地图编辑器”,将需要分库的原始数据库所有的文件添加进来3.应用”通用编辑”-“工程裁剪”功能,工程文件路径选择第一步建的文件夹里面,存储名字可以随意取,要素类文件选择第一步建立的数据库.然后选择”装入裁剪框”功能,选择用于裁剪的行政区范围(如天府新区的界线,必须是面文件),点击”开始裁剪”.4.工程裁剪完成后,打开GDB企业管理器，查看“天府新区”数据库，将这个数据库中的CODE和JHTB两个文件删除。

将原始数据库的CODE文件添加到“天府新区”数据库中。

5.打开“MapGIS K9二次土地调查数据库建库系统”，选择“新建工程(有矢量)”6.在弹出的窗口中进行如下设置（根据数据实际情况，如代号，行政代码），矢量数据库选择裁剪完成后的数据库，后点击确定7.新建接合图表选择存储在裁剪数据库目录下选择实际数据的比例尺，中央经线后点击“提取分副参数”，选择裁剪后数据库中的“地类图斑（DLTB）”然后将生成的JHTB采用“添加图层”的方式添加到工程中，并重命名为“接合图表”，如工程中有此图层，先删除再添加。

8．使用建库工具箱中的“椭球面积计算”依次计算行政区---------控制面积，计算面积宗地-------实测，发证，宗地面积地类图斑----图斑面积9.然后点击“土地利用面积重算”功能10．在点击“控制面积处理”，系统会自动统计当前地类图斑总面积和行政区总面积，如果有国家控制面积的话，输入后系统会自动调整椭球面积。

没有的话就不用管它。

11．最后就可以进行汇总出表了。

MapGIS K9二次土地调查数据库管理系统变更调查交流1、基本情况：该软件是MAPGIS做第二次土地调查和每年土地变更的专业软件，现每年在不断的更新。

2、主要的用途做各类乡镇、村专题图件、建大小范围的土地调查的数据库、每年的土地变更调查，勘测定界、审查图件、土地整理等等。

3、主要的功能①支持各种数据格式（矢量和影像）②数据建库☆方便、灵活的拓扑处理、数据加工和属性赋值工具③数据检查☆方便的数据检查工具④图件输出☆各类区域专题地图的编辑、制作、打印⑤以县、乡、村、组为单位，以平方米、亩、公顷为单位输出全套二次详查表格（包括耕地坡度、地类、基本农田等表格）4、学习注意事项①、软件自身的帮助是较好的辅助资料，但是这里只是对软件单独功能的介绍，没有对一个项目一个完整的工作，做出计划和步骤，需要自己根据实际串起来。

②、百度文库和视频网站上有很多关于mapgis的资料，实际上是一致的，不必区过多分版本的差异。

③、华夏土地网有一些资料。

④、官方的电话咨询或网站上或qq学习群。

5、本人手上有软件和一些操作的视频，现低价转让，有什么技术问题，也可以相互交流。

QQ:2558832756联系我。

6、目前的情况这个软件做数据的功能算比较多而且不断的升级，属于做国土业务的必备软件。

尤其是每年都要做变更调查，相信做过相关业务的朋友都很熟悉。

从07年到14年，不停的升级，版本众多，功能越来越完善。

7、建库做项目的体会。

①、目的建库、作图的目的就是为了通过检查。

检查分检查软件和人工检查。

所以一定要在做项目的时候搞清楚检查验收的标准和质检软件的要求，只有深入理解这个，才能事半功倍。

②、方案所谓的建库实际上重点就是倒腾那几个点线面文件。

怎么画，怎么分、怎么搞属性，怎么出表，怎么搞清软件的思路，这才是快速有效的。

所以，学习的时候，可以分解动作，以小数据实验成功后大力推广。

这样就形成适合自己的一个方案。

③、组织实施按分解动作分工、做好环节的控制，并形成前后衔接，减少返工和重复修改。

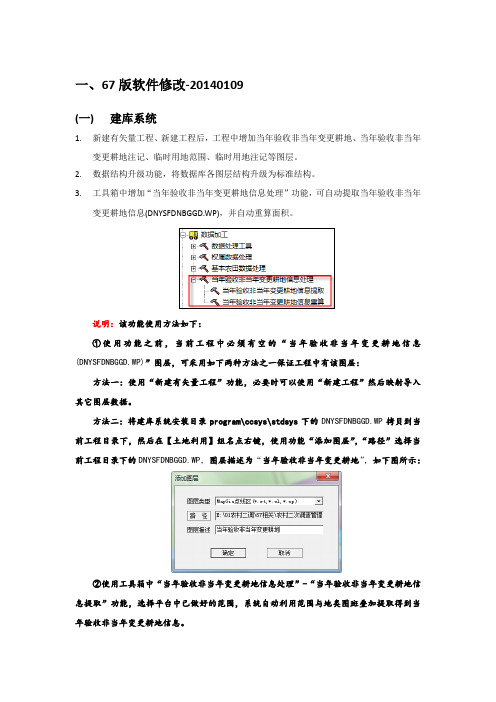

一、67版软件修改-20140109(一)建库系统1.新建有矢量工程、新建工程后，工程中增加当年验收非当年变更耕地、当年验收非当年变更耕地注记、临时用地范围、临时用地注记等图层。

2.数据结构升级功能，将数据库各图层结构升级为标准结构。

3.工具箱中增加“当年验收非当年变更耕地信息处理”功能，可自动提取当年验收非当年变更耕地信息(DNYSFDNBGGD.WP)，并自动重算面积。

说明：该功能使用方法如下：①使用功能之前，当前工程中必须有空的“当年验收非当年变更耕地信息(DNYSFDNBGGD.WP)”图层，可采用如下两种方法之一保证工程中有该图层：方法一：使用“新建有矢量工程”功能，必要时可以使用“新建工程”然后映射导入其它图层数据。

方法二：将建库系统安装目录program\ccsys\stdsys下的DNYSFDNBGGD.WP拷贝到当前工程目录下，然后在【土地利用】组名点右键，使用功能“添加图层”，“路径”选择当前工程目录下的DNYSFDNBGGD.WP，图层描述为“当年验收非当年变更耕地”，如下图所示：②使用工具箱中“当年验收非当年变更耕地信息处理”-“当年验收非当年变更耕地信息提取”功能，选择平台中已做好的范围，系统自动利用范围与地类图斑叠加提取得到当年验收非当年变更耕地信息。

③使用“当年验收非当年变更耕地信息处理”-“当年验收非当年变更耕地信息重算”功能，系统自动维护面积字段。

(二)管理系统1.数据变更时，若由耕地变为耕地，支持“新增耕地类型”填写ZZL或QT。

2.“导出MAPGIS增量数据库”时自动给线状地物、零星地物更新层和更新过程层的新增建设用地类型、新增耕地来源字段赋值。

3.新增“检查MAPGIS增量数据库”的功能，用于检查线状地物更新过程层、零星地物更新过程层新增建设用地类型、新增耕地来源字段为空的情况(这种情况一般出现在图斑由耕地变为耕地、建设用地变为建设用地，并且该图斑内部有灭失线物、零物)，检查结果上提供右键功能支持用户修改。

MapGIS二次土地调查数据库建库流程数据是整个库体的灵魂，而数据准备是整个建库工作中至关重要的一步。

在农村土地建库中这几个文件是必须的：行政区，地类图斑，线状地物，代码表，接合图。

一、入库前数据准备首先处理的数据是线（接边拼接后）：线的图层（行政界线，线状地物，地类界等），线的拓扑检查（悬挂，自相交，重叠等情况），线微短线检查(长度小于0.8mm)注记：线状宽度；权属名称；图斑号地类码等。

线检查无误后就可以合并线进行检查造区：行政区，地类图斑。

通过建库系统下的工具：建立属性结构，根据文件赋属性等功能自动批量赋入一下属性。

需要手工赋入的属性项如下：行政区：行政区代码。

界址点：界址点号，界标类型，界址点类型。

线状地物：宽度，地类码，权属性质，扣除比例。

地类图斑：地类编码，权属性质，坐落代码，权属代码，扣除地类系数。

1、行政区属性结构表1 行政区属性结构描述表（属性表名：XZQ）2、行政区界线属性结构(见表6)3、地类图斑属性结构(见表10)4、线状地物属性结构（见表11）序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注21 变更记录号BGJLH Char 20 ＞0 O22 变更日期BGRQ Date 8 YYYYMMDD O1：线状地物名称是指标识该线状地物的地理名称。

2：当该线状地物属两侧的单位共同所有时，权属单位代码2为必填。

3：当线状地物需要从两个图斑扣除面积时，扣除图斑编号2为必填，扣除比例为0.5。

否则扣除图斑编号2为空，扣除比例为1。

二、建库2.1影像管理功能菜单如下：2.1.1影像转入主要是将TIF、JPEG、IMG等影像文件转为MSI影像文件，有如下对话框：一、通过“转换数据类型”后面的“下拉列表”选择要转换的数据类型；二、通过“添加文件”添加若干个要转换的文件，添加完毕后会在“转换文件列表”中列举出所选择的要转换的文件；三、通过“目标文件目录”后面的按钮选择目标MSI文件的存放目录，如果不选择目标文件目录，则转换后的目标MSI文件会默认存放在和原文件同一个文件目录下；四、点“转换”，执行影像转换，出现如下转换进度：四、转换完毕后，会有如下操作成功的提示：2.1.2新建影像库因为在该系统中使用的是MSD影像库文件，因此在进行新建工程和矢量化之前需把提供的MSI影像文件转换成MSD影像库文件，2.2 创建特殊图层创建特殊图层是指新建接合图表和数据字典，功能菜单在主菜单“地图文档”下，如下：2.2.1新建接合图表接图表文件是指这个地区的标准分幅土地利用现状图的图幅接图表，它记录了每个图幅的图名、图号、经度、纬度等信息，也是标准图幅输出的依据。

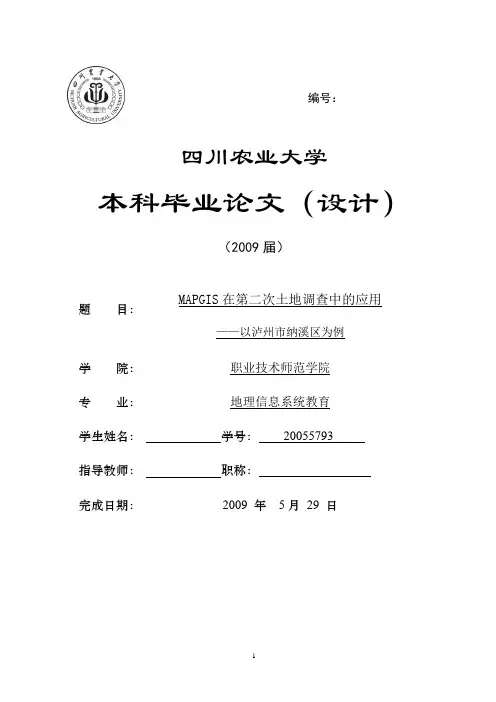

编号：四川农业大学本科毕业论文（设计）（2009届）MAPGIS在第二次土地调查中的应用题目：——以泸州市纳溪区为例学院：职业技术师范学院专业：地理信息系统教育学生姓名：学号：20055793指导教师：职称：完成日期：2009 年5月29 日MAPGIS在第二次土地调查中的应用——以泸州市纳溪区为例作者：（四川农业大学职业技术师范学院，地理信息系统教育专业，611830）导师：（四川农业大学城乡建设学院，地理信息与资源科学系，611830）摘要：全国第二次土地调查已接近尾声，而MAPGIS软件作为国土资源部指定的二次调查数据库建设采用的主要软件之一，对同类项目的实施也具有一定的指导意义。

本文以泸州市纳溪区为例，通过纳溪区农村土地调查及数据建库建设实例，研究和探讨了MAPGIS 软件平台基于遥感影像图，在农村土地调查数据库建设中的应用，对数据库建设过程中的数据采集、矢量化、属性输入、拓扑重建、数据入库作了具体说明，最终统计出泸州市纳溪区上马镇八角昌村占地面积1829704.69平方米，其中林地占总面积的52.6%，耕地占总面积的36.9%，居民点占7.6%，茶园、河流等其他地类占2.9%。

关键词：MAPGIS；全国第二次土地调查；纳溪；遥感影像The Application of MAPGIS in the Second Land SurveyAs an example in Naxi District LuzhouAuthor: Zhou Xiaopei（Geography Information System，Department of Computers Science and Technology，Vocational-technical Teachers College，Sichuan Agricultural University，611830）Tutor: Cheng Dongli (vice-professor)（(Department of Geographic Information and Scientific Resources, Urban and RuralDevelopment College, Sichuan Agricultural University, 611830)Abstract: The second national land survey is nearing completion, and the Ministry of Land and Resources MAPGIS software as specified in the construction of the second survey database, one of the main software of a similar project also has certain significance. In this paper, Naxi Luzhou for example, through Naxi area data rural land survey and examples of library construction, research and software platform of MAPGIS image-based remote sensing,land survey in the rural areas of the application of database building, database building process The data acquisition, vector, attribute input, topology reconstruction, data storage made specifically for the scientific management of land and macro-control data provides a reliable basis.Key words: MAPGIS, second national land survey, Naxi, remote sensing image1引言自全国第一次土地调查完成以来，随着社会经济的发展,特别是农村建设步伐的加速,土地利用每年都在发生明显的变化。
