西南交大混凝土结构设计原理第三次作业

工程力学C主观题作业第一次作业三、主观题(共16道小题)36. 试作下列各杆件的受力图。

答：37. 1-4 试作下面物体系中各指定物体的受力图：（a）圆柱体O、杆AB及整体；（b）吊钩G、钢梁、构件；（c）折杆ABC、圆柱体O及整体；（d）杆AB及整体；（e）棘轮O、棘爪AB；（f ）梁AB、DE和滚柱C。

答：38.图示三铰刚架由AB和BC两部分组成，A、C为固定铰支座，B为中间铰。

试求支座A、C和铰链B的约束力。

设刚架的自重及摩擦均可不计。

答：39.压路的碾子O重P = 20 kN，半径R = 400 mm。

试求碾子越过高度d = 80 mm的石块时，所需最小的水平拉力Fmin。

设石块不动。

答：Fmin = 15 kN40. 构架ABCD在A点受力F = 1 kN作用。

杆AB和CD在C点用铰链连接，B、D两点处均为固定铰支座。

如不计杆重及摩擦，试求杆CD所受的力和支座B的约束力。

答：41.梁AB如图所示，作用在跨度中点C的力F = 20 kN。

试求图示两种情况下支座A和B的约束力。

梁重及摩擦均可不计。

答：42. 如图a所示，重量为P = 5 kN的球悬挂在绳上，且和光滑的墙壁接触，绳和墙的夹角为30º。

试求绳和墙对球的约束力。

（4）根据平衡条件列平衡方程。

可先求出各力在x、y轴上的投影，如表2-1中所示，于是43. 重P = 1 kN的球放在与水平成30º角的光滑斜面上，并用与斜面平行的绳AB系住（图2-15 a）。

试求绳AB受到的拉力及球对斜面的压力。

44.答：45.答：46. 已知AB梁上作用一矩为Me的力偶，梁长为l，梁重及摩擦均不计。

试求在图示四种情况下支座A、B的约束力。

答：47. 汽锤在锻打工件时，由于工件偏置使锤头受力偏心而发生偏斜，它将在导轨DA和BE上产生很大的压力，从而加速导轨的磨损并影响锻件的精度。

已知锻打力F = 1000 kN，偏心距e = 20 mm，锤头高度h = 200 mm，试求锻锤给两侧导轨的压力。

混凝土结构基本原理第三次作业一、填空题（本大题共20分，共 5 小题，每小题 4 分）1. 根据结构的功能要求，极限状态分为正常使用极限状态和承载力极限状态_ 两种。

2. 应用双筋截面受弯构件正截面承载力计算公式时，必须满足适用条件：(1)x ≤ξ0h0，这是为了防止梁发生超筋破坏 (2)x≥x≥2as，这是为了保证构件破坏时受压钢筋受压不屈服3. 在受弯构件斜截面受剪承载力计算中，通常采用配置腹筋即配置箍筋和弯起钢筋的方法来提高梁的斜截面受剪承载能力。

4. 钢筋 _拉断后的伸长值与原长的比率称为伸长率，伸长率越大，塑性越好；冷弯是将直径为d的钢筋绕直径为D的钢芯，弯成规定的角度后而 _无裂纹断裂及起层现象_ ，则表示合格，弯芯的 _直径_ 越小、_弯转角_ 越大，说明钢筋的 _塑性越好。

5. 适筋梁正截面破坏的第Ⅰ、Ⅱ和Ⅲ阶段末分别是 _构件抗裂验算_ 、正常使用极限状态验算_ 和_极限承载力验算的依据。

二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 正截面受弯承载力图由钢筋和混凝土共同工作，对梁各个正截面产生的受弯承载力设计值MU所绘制的图形，称为正截面受弯承载力图。

2. 极限状态整个结构或结构的一部分超过某一特定状态就不能满足设计指定的某一功能要求，这个特定状态称为该功能的极限状态。

3. 基本锚固长度为了保证钢筋与混凝土之间有可靠的粘结，钢筋必须具有一定的锚固长度，为了充分利用钢筋的抗拉强度，《混凝土结构设计规范》规定纵向受拉钢筋的锚固长度作为钢筋的基本锚固长度la，它与钢筋强度、混凝土抗拉强度、钢筋直径及外形有关，计算式为：la＝αdfy/ft4. 钢筋混凝土结构由配置受力的普通钢筋、钢筋网、或钢筋骨架的混凝土制成的结构称为钢筋混凝土结构。

5. 峰值应变ε０混凝土的变形性能可用其一次短期加荷时的应力－应变曲线来说明，该曲线由其峰值点将其分为上升段和下降段。

峰值点对应的应力为混凝土棱柱体抗压强度，其相应的应变为峰值应变ε０，其值一般取0.002。

西交《混凝土结构原理》在线作业试卷总分:100 得分:100一、单选题 (共 30 道试题,共 60 分)1. 结构的可靠性是指结构在规定的时间内,在规定的条件下,完成预定功能的能力。

它不包含下列()功能要求。

A. 安全性B. 适用性C. 经济性D. 耐久性答案:D2.由于荷载效应S和结构抗力R是随机变量，因此结构完成预定功能的能力只能用（）来描述A. 失效概率B. 可靠概率C. 概率D. 可靠度答案:D3.提高受弯构件抗弯刚度（或减小挠度）最有效的措施是（）A. 增加受拉钢筋截面面积B. 加大截面宽度C. 提高混凝土强度等级D. 加大截面的有效高度答案:D4.通过对轴心受拉构件的钢筋预拉，对混凝土施加预压力，则构件（）A. 承载力提高B. 承载力降低，变形减小C. 承载力不变D. 承载力提高，变形减小答案:C5.控制混凝土构件因碳化引起的沿钢筋走向的裂缝的最有效措施是（）A. 提高混凝土强度等级B. 减小钢筋直径C. 选用足够的钢筋保护层厚度D. 增加钢筋截面面积答案:C6.钢筋混凝土结构中钢筋和混凝土这两种材料可以在一起使用的基础是()A. 两者的屈服强度相同B. 两者的线膨胀系数相同C. 两者之间的粘结力很强D. 钢筋受拉，混凝土受压答案:B7.钢筋混凝土受弯构件斜截面承载力的计算公式是根据（）建立的。

A. 斜拉破坏B. 剪压破坏C. 斜压破坏D. 锚固破坏答案:B8.对于预应力混凝土的论述，正确的是（）A. 对构件施加预应力是为了提高其承载力B. 先张法适用于大型预应力构件施工C. 预应力混凝土可用来建造大跨度结构是由于有反拱、挠度小D. 软钢或中等强度钢筋不宜当作预应力钢筋是因为它的有效预应力低答案:D9.钢材的含碳量越低,则( )。

A. 屈服台阶越短，伸长率也越短，塑性越差B. 屈服台阶越长，伸长率越大，塑性越好C. 强度越高，塑性越好D. 强度越低，塑性越差答案:B10.对偏心受压长柱,当柱长细比很大时,构件的破坏不是由于材料引起的,而是由于构件纵向弯曲失去平衡引起的,称为()A. 材料破坏B. 强度破坏C. 失稳破坏D. 变形破坏答案:C11.下列（）项是减小预应力温度损失σ13的方法A. 增大台座长度B. 采用超张拉工艺C. 分阶段升温D. 减小水泥用量答案:C12.对()构件的截面曲率延性系数影响较大的是轴压比和配箍率。

国开（电大）《结构设计原理》形考作业3及参考答案说明：本次作业对应于文字教材6至7章，应按相应教学进度完成。

一、选择题（共8小题，每小题3分，共24分）1．钢筋混凝土轴心受拉构件破坏时，拉力（）承担。

A．由钢筋和混凝土共同B．由钢筋和部分混凝土共同C．仅由钢筋D．仅由混凝土2．螺旋箍筋柱较普通箍筋柱承载力提高的原因是（）。

A．螺旋筋使纵筋难以被压屈B．螺旋筋的存在增加了总的配筋率C．螺旋筋约束了混凝土的横向变形D．螺旋筋的弹簧作用3．轴心受压构件的稳定系数主要与（）有关。

A．混凝土强度B．配筋率C．长细比D．荷载4．大偏心和小偏心受压破坏的本质区别在于（）。

A．受拉区的混凝土是否破坏B．受拉区的钢筋是否屈服C．受压区的钢筋是否屈服D．受压区的混凝土是否破坏5．以下破坏形式属延性破坏的是（）。

A．大偏压破坏B．少筋破坏C．剪压破坏D．超筋破坏6．大偏心受压构件的承载力主要取决于（ ）。

A ．受拉钢筋B ．受压钢筋C ．受压区混凝土D ．受拉区混凝土7．进行构件的裂缝宽度和变形验算的目的是（ ）。

A ．使构件满足正常使用极限状态要求B ．使构件能够在弹性阶段工作C ．使构件满足承载能力极限状态要求D ．使构件能够带裂缝工作8．正常使用极限状态设计主要是验算构件的变形和抗裂度或裂缝宽度，计算中（ ）。

A ．荷载采用其设计值，需乘分项系数，不考虑结构重要性系数B ．荷载采用其标准值，不需乘分项系数，不考虑结构重要性系数C ．荷载采用其设计值，需乘分项系数，考虑结构重要性系数D ．荷载采用其标准值，不需乘分项系数，考虑结构重要性系数二、判断题（共8小题，每小题2分，共16分）1．在轴心受压短柱中，不论受压钢筋在构件破坏时是否屈服，构件的最终承载力都是由混凝土被压碎来控制的。

（√）2．钢筋混凝土长柱的稳定系数随着长细比的增大而增大。

（×）3．两种偏心受压破坏的分界条件为：为大偏心受压破坏；为小偏心受压破坏。

西安交通大学19年3月课程考试《混凝土结构原理》作业考核试题（含主观题）1、A2、A3、D4、D5、B一、单选题共20题，40分1、钢筋经过一定的加工工艺后性能会发生一些变化,()可同时提高钢筋的抗拉及抗压强度,但塑性降低很多。

A冷拔B徐变C冷拉D淬火正确答案是：A2、《混凝土结构设计规范》采用()来表示长柱承载力的降低程度。

A稳定系数B轴压比C长细比D宽厚比正确答案是：A3、混凝土材料强度分项系数是根据轴心受压构件按照目标可靠指标经过可靠度分析而确定的,混凝土强度的分项系数按规定取为()。

A0.9B1.0C1.2D1.4正确答案是：D4、着重考虑结构构件的工作条件和环境条件两个因素确定的裂缝宽度限值是()所要求的。

A可靠性B适用性C安全性D耐久性正确答案是：D5、混凝土的()可以由在混凝土受压应力—应变曲线的原点处的切线的斜率所确定。

A屈曲模量B弹性模量C强化模量D变形模量正确答案是：B6、混凝土的立方体抗压强度标准值fcu,k是根据以边长为()mm的立方体为标准试件,在(20±3)℃ 的温度和相对湿度为90%以上的潮湿空气中养护28d,按照标准试验方法测得的具有95%保证率的立方体抗压强度确定的。

A71.4B100C150D200正确答案是：C7、欲提高截面抗弯能力Mu,优先采用措施是()A提高混凝土的强度B选用高强钢筋C增大钢筋的面积D增加截面的有效高度正确答案是：D8、结构的可靠性是指结构在规定的时间内,在规定的条件下,完成预定功能的能力。

它不包含下列()功能要求。

A安全性B适用性C经济性D耐久性正确答案是：D9、剪跨比λ的大小对梁的斜截面受剪破坏形态有着极为重要的影响,当1<λ<3时无腹筋梁常发生()A斜压破坏B剪压破坏C斜拉破坏D剪拉破坏正确答案是：B10、对长细比在一定范围内的偏心受压长柱,在承受偏心受压荷载后柱的承载能力比同样截面的短柱减小,最后因为截面材料强度耗尽而破坏,称为()A材料破坏B强度破坏C失稳破坏D变形破坏正确答案是：A11、对偏心受压长柱,当柱长细比很大时,构件的破坏不是由于材料引起的,而是由于构件纵向弯曲失去平衡引起的,称为()A材料破坏B强度破坏C失稳破坏D变形破坏正确答案是：C12、梁的斜截面受剪破坏形态受剪跨比λ的大小影响很大,当λ>3时无腹筋梁常发生()A斜压破坏B剪压破坏C斜拉破坏D剪拉破坏正确答案是：C13、“界限破坏”是指大、小偏心受压破坏的界限破坏形态,相应于界限破坏形态的相对受压区高度设为ξb,则当ξ≤ξb时属于()破坏形态。

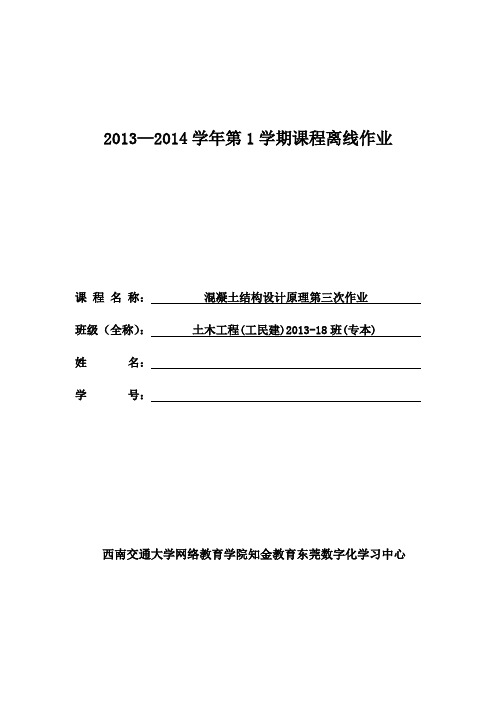

2013—2014学年第1学期课程离线作业课程名称：混凝土结构设计原理第三次作业班级（全称）：土木工程(工民建)2013-18班(专本) 姓名：学号：西南交通大学网络教育学院知金教育东莞数字化学习中心二、主观题(共7道小题)12. 为什么在钢筋混凝土受弯构件中不能有效地利用高强度钢筋和高强度混凝土？而在预应力混凝土构件中必须采用高强度钢筋和高强度混凝土?参考答案：由于钢筋混凝土受弯构件拉区混凝土的过早开裂，导致使用荷载下构件的裂缝宽度与钢筋应力σss，近于成正比，而构件的刚度Bs与受拉钢筋截面面积As也近似成正比。

因此，如采用高强度钢筋，且充分利用其抗拉强度设计值（fy），则As将近乎成反比的减小;σss将成比例的增大。

结果是构件的挠度和裂缝宽度都超过了允许的限值，上述分析说明对构件挠度和裂缝宽度的控制等于控制了钢筋混凝土构件中钢筋的抗拉强度设计值。

在钢筋混凝土受弯构件中采用高强度混凝土也是不合理的，因为提高混凝土的强度对减小Wmax几乎没有作用，对提高Bs的效果也不大。

其根本原因是拉区混凝土过早开裂的问题并没有得到解决。

可参见教材第3页，或者新教材第4章相关内容。

在预应力混凝土构件中，由于混凝土的收缩、徐变，钢筋应力松弛等原因将产生预应力损失。

为了扣除应力损失后，仍能保留有足够的预应力值，需施加较高的张拉控制应力，所以必须采用高强度的钢筋。

为了能承受较高的预压应力，并减小构件截面尺寸以减轻构件的自重，预应力混凝土构件中须采用高强度的混凝土。

同时采用高强钢筋和高强混凝土可以节约材料，取得较好的经济效果。

13. 2 预应力筋的张拉控制应力σcon为什么不宜过高？参考答案：σcon过高会出现以下一些值得注意的问题：①σcon越高，构件的开裂荷载与极限荷载越接近，使构件破坏前缺乏足够的预兆。

②当进行超张拉时，由于张拉应力的不均匀性可能使个别钢筋的应力超过屈服强度（或抗拉强度）。

发生永久变形（或脆断）。

【混凝土结构设计原理】作业3一、选择题1．螺旋箍筋柱较普通箍筋柱承载力提高的原因是（ C ）。

A ．螺旋筋使纵筋难以被压屈B ．螺旋筋的存在增加了总的配筋率C ．螺旋筋约束了混凝土的横向变形D ．螺旋筋的弹簧作用 2．大偏心和小偏心受压破坏的本质区别在于（ B ）。

A ．受拉区的混凝土是否破坏B ．受拉区的钢筋是否屈服C ．受压区的钢筋是否屈服D ．受压区的混凝土是否破坏3．偏心受压构件界限破坏时，（ D ）。

A ．远离轴向力一侧的钢筋屈服比受压区混凝土压碎早发生B ．远离轴向力一侧的钢筋屈服比受压区混凝土压碎晚发生C ．远离轴向力一侧的钢筋屈服与另一侧钢筋屈服同时发生D ．远离轴向力一侧的钢筋屈服与受压区混凝土压碎同时发生4．进行构件的裂缝宽度和变形验算的目的是（ A ）。

A ．使构件满足正常使用极限状态要求B ．使构件能够在弹性阶段工作C ．使构件满足承载能力极限状态要求D ．使构件能够带裂缝工作5．轴心受拉构件破坏时，拉力（ C ）承担。

A ．由钢筋和混凝土共同B ．由钢筋和部分混凝土共同C ．仅由钢筋D ．仅由混凝土6．其它条件相同时，钢筋的保护层厚度与平均裂缝间距、裂缝宽度的关系是（ A ）。

A ．保护层越厚，平均裂缝间距越大，裂缝宽度也越大B ．保护层越厚，平均裂缝间距越小，裂缝宽度越大C ．保护层厚度对平均裂缝间距没有影响，但保护层越厚，裂缝宽度越大7．通过对轴心受拉构件裂缝宽度公式的分析可知，在其它条件不变的情况下，要想减小裂缝宽度，就只有（ A ）。

A ．减小钢筋直径或增大截面配筋率B ．增大钢筋直径或减小截面配筋率C ．增大截面尺寸和减小钢筋截面面积二、判断题1．钢筋混凝土受压构件中的纵向钢筋一般采用HRB400级、HRB335级和RRB400级，不宜采用高强度钢筋。

（ √ ）2．在轴心受压短柱中，不论受压钢筋在构件破坏时是否屈服，构件的最终承载力都是由混凝土被压碎来控制的。

西交《混凝土结构》在线作业试卷总分:100 得分:100一、单选题 (共 30 道试题,共 60 分)1. （）作为受弯构件抗裂计算的依据。

A. Ⅰa状态；B. Ⅱa状态；C. Ⅲa状态；D. 第Ⅱ阶段；答案:A2.为满足地震区高层住宅在底部形成大空间作为公共建筑的需要（）A. 可在上部采用剪力墙结构，底部部分采用框架托住上部剪力墙B. 可在上部采用剪力墙结构，底部全部采用框架托住上部剪力墙C. 在需要形成底部大空间的区域，必须从底层至顶层都设计成框架D. 必须在底部设置附加裙房，在附加裙房内形成大空间答案:A3.夜间施工,是指( )期间的施工。

A. 10时至次日6时B. 22时至次日6时C. 晚22时至次日5时D. 晚9时至次日6时答案:B4.混凝土的弹性模量是指（）。

A. 原点弹性模量B. 切线模量C. 割线模量D. 变形模量；答案:A5.建筑施工现场的围挡高度,一般路段应高于( )。

A. 1.5mB. 1.8mC. 2.0mD. 2.5m答案:B6.混凝土构件的平均裂缝间距与下列哪个因素无关（）。

A. 混凝土强度等级B. 混凝土保护层厚度C. 纵向受拉钢筋直径D. 纵向钢筋配筋率。

答案:A7.{图}2A. AB. BC. CD. D答案:A8.{图}2A. AB. BC. CD. D答案:C9.关于受弯构件裂缝发展的说法正确的是（）。

A. 受弯构件的裂缝会一直发展，直到构件的破坏B. 钢筋混凝土受弯构件两条裂缝之间的平均裂缝间距为1.0倍的粘结应力传递长度C. 裂缝的开展是由于混凝土的回缩，钢筋的伸长，导致混凝土与钢筋之间产生相对滑移的结果D. 裂缝的出现不是随机的。

答案:C10.在T形截面梁的正截面承载力计算中，假定在受压区翼缘计算宽度范围内混凝土的压应力分布是（）。

A. 均匀分布B. 按抛物线形分布C. 按三角形分布D. 部分均匀，部分不均匀分布；答案:A11.混凝土若处于三向应力作用下，当（）。

2013年9月份考试结构设计原理第三次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 单筋矩形截面梁所能承受的最大弯矩小于计算弯矩时，应______ 。

2. 界限相对受压区高度需要根据 ______ 等假定求出。

3. 工程中一般把和 ______ 称为腹筋。

4. 对于T形、工字形、倒T形截面梁，当梁上作用着集中荷载时，需要考虑剪跨比影响的截面梁是 ______ 。

5. 梁的斜截面破坏主要形态有3种，其中，以 ______ 破坏的受力特征为依据建立斜截面承载力的计算公式。

6. 梁内设置弯起筋的目的是 ______ ，它不能承担弯矩。

7. ______ 是少筋梁与适筋梁的界限8. 钢筋在混凝土中应有足够的锚固长度，钢筋的强度越 ______ 、直径越______ 、混凝土强度越 ______ ，则钢筋的锚固长度就越长。

9. 混凝土构件裂缝开展宽度及变形验算属于 ______ 极限状态的设计要求，验算时材料强度采用 ______ 。

10. 受弯构件的最小配筋率是 ______ 构件与构件的界限配筋率，是根据______ 确定的。

二、名词解释题（本大题共15分，共 3 小题，每小题 5 分）1. 抵抗弯矩图2. 变形模量3. 混凝土立方体强度三、计算题（本大题共40分，共 4 小题，每小题 10 分）1. 已知某矩形截面偏心受压构件，截面尺寸b×h=30×50cm，计算长度l0=4m，采用20混凝土和Ⅱ级钢筋，对称配筋，承受计算纵向力Nj=825KN，计算弯矩Mj=114KN.m。

求：所需纵向钢筋的截面面积。

提示：1、λ=l0/h=8时可不考虑挠度对偏心的影响，取η=1。

2、设，α=α，=3.5cm。

3、由式（7—4）；（7—5）；（7—10）联立求解可得X的三次方程，X的解为X=311mm作为参考，不得依此作为计算依据进行计算。

2. 已知矩形截面偏心受压柱，截面尺寸b×h=30×40cm，计算长度l=4m，采用C20混凝土和Ⅱ级钢筋，承受计算纵向力Nj=188KN，计算弯矩Mj=120KN.m。
