建筑群子系统的三种布线方案建筑群子系统是指将多个建筑物或建筑群中的电力、通信、安防等系统集成在一起，通过共享资源和信息，提高整体效能和管理效率的一种系统。
在建筑群子系统中，布线方案是非常重要的一环，它直接影响到系统的可靠性、性能和可维护性。
下面将介绍三种常见的建筑群子系统的布线方案。
1. 星型布线方案：星型布线方案是指将各个建筑物内的子系统通过独立的电缆或光缆连接到一个集线器或交换机上，形成一个中心节点。
这种布线方案的优点是结构简单，易于维护和扩展。
同时，故障的发生不会影响整个系统的运行。
然而，由于所有的子系统都要连接到中心节点，所以对布线的要求较高，需要较长的电缆或光缆，同时也需要较多的端口。
2. 总线布线方案：总线布线方案是将各个建筑物内的子系统通过一根或多根电缆或光缆连接到一个共享的总线上。
这种布线方案的特点是结构简单，线缆使用较少，减少了建筑物内的布线杂乱。
同时，总线布线方案还具有较好的可扩展性和可靠性。
然而，如果总线出现故障，整个系统都会受到影响，所以对总线的质量和可靠性要求较高。
3. 树型布线方案：树型布线方案是将各个建筑物内的子系统通过多级交换机或集线器连接起来，形成一个树状结构。
这种布线方案的优点是结构灵活，可根据实际需求进行扩展和改造。
同时，树型布线方案还具有较好的可靠性和可维护性。
然而，由于树型结构的特性，当中心节点出现故障时，与该节点直接相连的子系统将无法正常工作。
总之，不同的建筑群子系统布线方案各有优劣，需要根据实际需求和技术要求进行选择。
在布线过程中，还需要考虑电磁干扰、安全性和成本等因素，以提供一个稳定、高效、安全的建筑群子系统。
什么是建筑群子系统，建筑群子系统的设计作者：北京综合布线 134 更新时间：2010-11-3 23:07:28文章导读：建筑群子系统也称楼宇管理子系统。
一个企业或某政府机关可能分散在几幢相邻建筑物或不相邻建筑物内办公。
彼此之间的语音、数据、图像和监控等系统可用传输介质和各种支持设备（硬件）连接在一起。
连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个建筑群综合布线系统。
连接各建筑物之间的缆线组成建筑群子系统。
建筑群子系统布线时，AT TPDS推荐的设计步骤如下： 1.确定敷设现场的特点：确定工地大小、多少建筑物互连等；建筑群子系统也称楼宇管理子系统。
一个企业或某政府机关可能分散在几幢相邻建筑物或不相邻建筑物内办公。
彼此之间的语音、数据、图像和监控等系统可用传输介质和各种支持设备（硬件）连接在一起。
连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个建筑群综合布线系统。
连接各建筑物之间的缆线组成建筑群子系统。
建筑群子系统布线时，AT& T PDS推荐的设计步骤如下：1.确定敷设现场的特点：确定工地大小、多少建筑物互连等；2.确定电缆系统的一般参数：起止点位置，每个端接点所需的线缆数量；3.确定建筑物的电缆入口；4.确定明显障碍物的位置，确定架设线路上的地理情况；5.确定主电缆路由和备用电缆路由；6.选择所需电缆类型和规格；7.确定每种选择方案所需的劳务成本；8.确定每种选择方案的材料成本；9.选择最经济、最实用的设计方案。
在建筑群子系统中电缆布线方法有以下4种：1.架空电缆布线架空安装方法通常只用于现成电线杆，而且电缆的走法不是主要考虑内容的场合，从电线杆至建筑物的架空进线距离不超过30m（100ft）为宜。
建筑物的电缆入口可以是穿墙的电缆孔或管道。
入口管道的最小口径为50mm（2in）。
建议另设一根同样口径的备用管道，如果架空线的净空有问题，可以使用天线杆型的入口。
该天线的支架一般不应高于屋顶1200mm（4ft）。
《网络系统工程实训》指导书3-1 设备间子系统、进线间子系统及建筑群子系统的设计【实训目的】1、通过学习设备间子系统布线路径和距离的设计，熟练掌握设备间子系统的设计。
2、通过立式机柜的安装,了解机柜的布置原则和安装方法及使用要求。
3、掌握建筑群子系统的设计。
【参考资料】1．吴方国,杨晓斌. 智能楼宇网络工程实训, 江西高校出版社,20092．吕晓阳. 综合布线工程技术与实训, 清华大学出版社,20093．王公儒. 网络综合布线系统工程技术实训教程，机械工业出版社,20094．刘省贤. 综合布线技术教程与实训，北京大学出版社,20065．千家综合布线网/6．中国建筑电气网/【实训内容】1．设备间子系统设计设备间子系统简介设备间子系统是一个集中化设备区，连接系统公共设备及通过垂直干线子系统连接至管理子系统，如局域网（LAN）、主机、建筑自动化和保安系统等。
设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所，如图3-1-1所示。
设备间子系统一般设在建筑物中部或在建筑物的一、二层，避免设在顶层或地下室，位置不应远离电梯，而且为以后的扩展留下余地。
建筑群的线缆进入建筑物时应有相应的过流、过压保护设施。
设备间除一般意义上的建筑物设备间和建筑群设备间外，还包括楼层电信间（又称为楼层设备间、楼层配线间、弱电间）。
图3-1-1 设备间示意图（图中用黄色标识）1．电信间的基本要求①电信间的数量应按所服务的楼层范围及工作区面积来确定。
如果该层信息点数量不大于400个，水平线缆长度在90 m范围以内，宜设置一个电信间；当超出这一范围时宜设两个或多个电信间；每层的信息点数量数较少，且水平线缆长度不大于90 m的情况下，宜几个楼层合设一个电信间。
②电信间应与强电间分开设置，电信间内或其紧邻处应设置线缆竖井。
③电信间的使用面积不应小于5 m2，也可根据工程中配线设备和网络设备的容量进行调整。

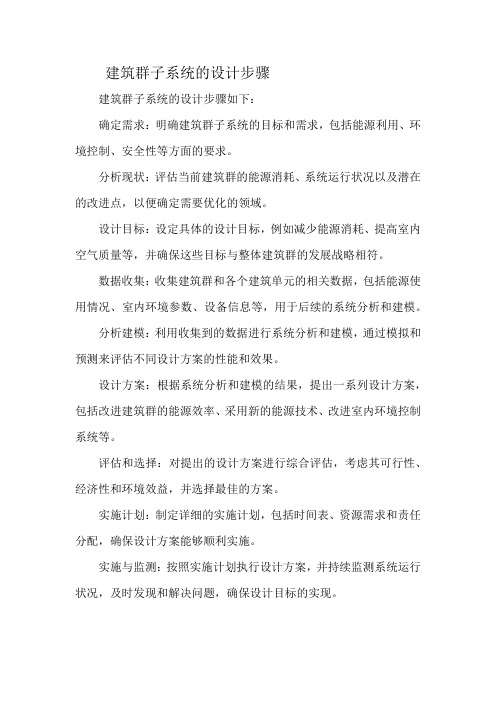

建筑群子系统的设计步骤
建筑群子系统的设计步骤如下：
确定需求：明确建筑群子系统的目标和需求，包括能源利用、环境控制、安全性等方面的要求。
分析现状：评估当前建筑群的能源消耗、系统运行状况以及潜在的改进点，以便确定需要优化的领域。
设计目标：设定具体的设计目标，例如减少能源消耗、提高室内空气质量等，并确保这些目标与整体建筑群的发展战略相符。
数据收集：收集建筑群和各个建筑单元的相关数据，包括能源使用情况、室内环境参数、设备信息等，用于后续的系统分析和建模。
分析建模：利用收集到的数据进行系统分析和建模，通过模拟和预测来评估不同设计方案的性能和效果。
设计方案：根据系统分析和建模的结果，提出一系列设计方案，包括改进建筑群的能源效率、采用新的能源技术、改进室内环境控制系统等。
评估和选择：对提出的设计方案进行综合评估，考虑其可行性、经济性和环境效益，并选择最佳的方案。
实施计划：制定详细的实施计划，包括时间表、资源需求和责任分配，确保设计方案能够顺利实施。
实施与监测：按照实施计划执行设计方案，并持续监测系统运行状况，及时发现和解决问题，确保设计目标的实现。
建筑群子系统方案建筑群子系统方案建筑群子系统是指针对大型建筑群进行管理、运营和维护的系统。
随着现代城市的快速发展和人们生活水平的提高，建筑群的规模和数量也在不断增加，要保证建筑群正常运行，提高管理效率，建筑群子系统变得尤为重要。
建筑群子系统的目标是通过智能化的信息技术手段，提高建筑群的管理效率和服务质量，优化资源利用，提高环境质量。
下面是关于建筑群子系统方案的详细阐述。
首先，建筑群子系统需要具备可靠、高效的信息技术基础设施。
在现代化的建筑群中，各种设备和系统需要实时监控和控制。
因此，建筑群子系统需要建立稳定的网络和服务器架构，以确保数据传输的快速和可靠。
同时，建筑群子系统还需要配备高性能的计算设备和存储设备，以满足大量数据的处理和存储需求。
其次，建筑群子系统需要提供全面的设备监控和控制功能。
通过传感器和监测设备，建筑群子系统可以实时监测建筑群内各种设备的工作状态，如电力、给排水、空调、电梯等。
当设备发生故障或出现异常时，系统可以自动报警，并进行相应的控制操作，减少故障对建筑群的影响。
此外，建筑群子系统还需要提供智能化的安全管理功能。
通过视频监控、门禁系统和入侵报警系统，建筑群子系统可以实现对建筑群内外的安全监控和管理。
当有可疑行为或安全漏洞发生时，系统可以及时发出报警，并进行相应的处理和记录。
另外，建筑群子系统还可以为居民提供个性化的安全服务，如语音识别门禁、指纹识别门禁等。
再次，建筑群子系统需要提供智能化的能耗管理功能。
通过传感器和智能电表，建筑群子系统可以实时监测建筑群的能耗情况，并分析能耗数据，找出能源利用的潜在问题。
系统可以根据不同时间段和不同区域的能耗需求进行智能调控，如合理调节空调温度、开关灯光等，从而实现建筑群的能源节约和环保。
最后，建筑群子系统还应提供全面的服务管理功能。
系统可以实现对各种服务资源的统一管理和调度，如物业服务、保洁服务、停车管理等。
通过系统提供的在线服务平台，居民可以方便地查询和预约各项服务，并进行在线支付。
设备间子系统及建筑群子系统的设计引言在建筑设计和施工过程中，设备间子系统和建筑群子系统的设计起着重要的作用。
设备间子系统包括电气设备、通信设备、空调设备等在建筑中的布置和配备。
而建筑群子系统则是指建筑群中各个建筑之间的相互协调和配套设施。
本文将对设备间子系统和建筑群子系统的设计进行探讨和分析。
设备间子系统设计设备间子系统设计主要包括以下几个方面：1. 电气设备在建筑的设备间中，电气设备是必不可少的一部分。
为了保证电气设备的正常运行和维护，需要合理布置电气设备的位置和通风设施。
此外，还需要确保设备间的供电线路和电气设备线路的安全可靠。
2. 通信设备通信设备在现代建筑中占据着重要地位，其中包括电话、网络设备等。
为了保证通信设备的正常工作，需要在设备间中设置相应的通信设备，并确保通信设备之间的连接和通信线路畅通无阻。
3. 空调设备设备间中通常存在大量的机器设备，为了保证设备的正常运行，需要对设备间进行良好的空调设计。
空调设备需要考虑到温度、湿度、通风等因素，以确保设备间内的环境符合要求。
4. 环境检测设备为了及时发现设备间中的异常情况并采取相应的措施，需要在设备间中设置环境检测设备。
例如，烟雾传感器、温度传感器等可以对设备间的环境进行实时监测，并在发现异常情况时及时报警。
建筑群子系统设计建筑群子系统设计主要包括以下几个方面：1. 建筑布局设计建筑群中的各个建筑之间需要合理布局，以确保交通便利和功能互补。
此外，还需要考虑到建筑之间的通风、采光等问题，以提高建筑群的整体效益。
2. 绿化设计建筑群中的绿化设计不仅可以美化环境，还可以改善空气质量和增加人员的舒适度。
绿化设计既可以包括建筑群的周边环境，也可以包括建筑群内部的绿化设施。
3. 停车场设计随着车辆的增加，建筑群中的停车问题越来越受到关注。
合理的停车场设计可以提供足够的停车位，方便人员出行，并减少交通拥堵和停车难的问题。
4. 安全防护设计建筑群中的安全防护设计是重中之重。
建筑群子系统设计步骤
在建筑行业中，一个建筑群由多个建筑物构成。
这些建筑物在设计和运营方面需要考虑整体性和互联性。
为此，建筑群子系统设计成为了一项重要的任务。
下面是建筑群子系统设计的步骤：
1. 确定建筑群的需求和目标：在开始设计建筑群子系统之前，需要了解建筑群的用途、功能和目标。
例如，建筑群可能是一个商业中心、住宅区或者一个文化中心，每种用途都需要不同的设计。
2. 分析建筑群子系统的组成部分：一个建筑群由多个组成部分构成，如建筑物、道路、绿化带、停车场等。
需要分析每个组成部分的功能，以便设计合适的子系统。
3. 设计建筑群子系统的框架：在分析每个组成部分后，需要设计建筑群子系统的框架。
这包括确定子系统之间的关系，例如建筑物之间的连接和交通流量的规划等。
4. 设计每个子系统的细节：在确定了建筑群子系统的框架后，需要设计每个子系统的细节。
例如，建筑物子系统的设计包括建筑物的平面图、立面图和结构设计等。
5. 实施建筑群子系统：在设计完成后，需要实施建筑群子系统，包
括施工、监管和维护等。
6. 持续优化建筑群子系统：建筑群子系统的需求会随着时间的推移而发生变化，需要持续地优化和改进建筑群子系统。
建筑群子系统设计需要考虑到建筑群的整体性和互联性，只有综合考虑了所有的因素，才能得到一个高效、可持续的建筑群子系统。
第七章建筑群子系统设计7、1建筑群子系统设计要求建筑群子系统：由两个或两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，其连接各建筑物之间的缆线和配线设备，组成建筑群子系统建筑物主干布线子系统传输线路的建筑方式有架空和地下两大类。
架空建筑方式又分为：架空杆路和墙壁挂放两种。
地下建筑方式分为地下管道、电缆沟（包括渠道）和直坦方式等在设计时应考虑以下几个因素（1）建筑群之间数据和图象的连接应采用光缆，应根据距离选用单模或多模光缆。
（2）光缆传输系统应使用标准单元光缆连接器，连接器可端接于光缆交接单元（3）建筑群之间话音连接可采用5类铜质双绞电缆，必须设保护系统（4）来自电话局的电缆应进入一个阻燃头箱，再接至保护装置7、2 建筑群子系统设计步骤1、了解现场确定现场特点，即确定整个建筑工地的大小，确定建筑工地的界限，确定建筑物的座数2、确定电缆系统的一般性参数电缆系统的一般性参数有：（1）确认起点位置（2）确认端接点位置（3）确认涉及到的建筑物和每座建筑物的层数（4）确认每个端接点所需的双绞线对数（5）确认有多个端接点的每座建筑物所需双绞线总对数3、确定建筑电缆入口对现有的建筑物要了解各个入口管道的位置，确定每座建筑物有多少入口管道可用，明确入口管道数目是否符合系统的需要。
如果入口管道不够用，则要确认在移动或重新布置某些电缆时是否留有入口管道，以及需另安装多少入口管道能满足要求对于在建筑物要根据选定的电缆路由完成电缆系统设计，并标出出入口管道的位置，选定入口管道的规格、长度和材料，在建筑物施工过程中要求安装好入口管道等建筑物入口管道的位置选址：应在便于连接公共设备的点上，当需要时，当需要时，应在墙上穿过一根或多根管道，对于所使用的易燃材料，如聚丙烯管道衬套等应该端接在建筑物外面。
在入口管道中装入防水和气密性很好的密封胶。
4、确定障碍物的位置确定障碍物的位置主要是识别土壤的类型，如沙漠土，粘土等；确定电缆的布线方法，确定地下设施的位置，说明在拟定电缆路由时，沿线的各个障碍物的位置或地理条件，确定对管道的需求。
建筑群子系统设计建筑群子系统也称楼宇管理子系统。
一个团体企业或政府机关可能分散在几幢相邻建筑物或不相邻的建筑物内办公，彼此之间的语音、数据、图像和监控等系统可由建筑群子系统来连接传输。
建筑群子系统是由连接各建筑物之间的传输介质和各种支持设备(硬件) 组成的综合布线子系统。
建筑群主干布线子系统是智能化建筑群体内的主干传输线路，也是综合布线系统的骨干部分。
它的系统设计的好坏、工程质量的高低、技术性能的优劣都直接影响到综合布线系统的服务效果，在设计中必须高度重视。
建筑群子系统的主要特点和设计原则(1) 建筑群子系统中，建筑群配线架(CD)等设备是安装在屋内的，而其他所有线路设施都设在屋外，受客观环境和建设条件影响较大。
由于工程范围大，涉及面较宽，在设计和建设中更加须要注意以上问题。
(2) 由于综合布线系统中，大多数采用有线通信方式，一般通过建筑群子系统与公用通信网连成整体。
从全程全网来看，也是公用通信网的组成部分，它们的使用性质和技术性能基本一致，其技术要求也是相同的。
因此，要从保证全程全网的通信质量来考虑，不应只以局部的需要为基点，使全程全网的传输质量有所降低。
(3) 建筑群子系统的缆线是室外通信线路，其建设原则、网络分布、建筑方式、工艺要求以及与其他管线之间的配合协调，均与所属区域内的其他通信管线要求相同，必须按照本地区通信线路的有关规定办理。
(4) 建筑群子系统的缆线敷设在校园式小区或智能化小区内，成为公用管线设施时，其建设计划应纳入该小区的规划，具体分布应符合智能化小区的远期发展规划要求(包括总平面布置)；且与近期需要和现状相结合，尽量不与城市建设和有关部门的规定发生矛盾，使传输线路建设后能长期稳定，安全可靠地运行。
(5) 在已建或正在建的智能化小区内，如已有地下电缆管道或架空通信杆路，应尽量设法利用。
与该设施的主管单位(包括公用通信网或用户自备设施的单位)进行协商，采取合用或租用等方式。
这样可避免重复建设，节省工程投资，使小区内管线设施减少，有利于环境美观和小区布置。
建筑群子系统的工程设计要求(1) 建筑群子系统设计应注意所在地区的整体布局。
由于智能化建筑群所处的环境一般对美化要求较高，对于各种管线设施都有严格规定，要根据小区建设规划和传输线路分布，尽量采用地下化和隐蔽化方式。
(2) 建筑群子系统设计应根据建筑群用户信息需求的数量、时间和具体地点，采取相应的技术措施和实施方案。
在确定缆线的规格、容量、敷设的路由以及建筑方式时，务必考虑要使通信传输线路建成后保持相对稳定，并能满足今后一定时期信息业务的发展需要。
为此，必须遵循以下几点要求。
①线路路由应尽量选择距离短、平直，并在用户信息需求点密集的楼群经过，以便供线和节省工程投资。
②线路路由应选择在较永久性的道路上敷设，并应符合有关标准规定以及与其他管线和建筑物之间的最小净距要求。
除因地形或敷设条件的限制必须与其他管线合沟或合杆外，与电力线路必须分开敷设，并有一定的间距，以保证通信线路安全。
③建筑群子系统的主干缆线分支到各幢建筑物的引入段落，其建筑方式应尽量采用地下敷设。
如不得已而采用架空方式(包括墙壁电缆引入方式)，应采取隐蔽引入，其引入位置宜选择在房屋建筑的后面等不显眼的地方。
建筑群子系统的设计步骤建筑群子系统的设计可按照以下步骤来进行。
(1) 确定敷设现场的环境、结构特点。
(2) 选择所需线缆类型和规格。
(3) 确定建筑物的线缆入口。
(4) 确定明显障碍物的位置。
(5) 确定主线缆路由和备用线缆路由。
(6) 确定线缆系统的一般参数，例如长度、数量等。
(7) 确定每种选择方案所需的劳务成本。
(8) 确定每种选择方案的材料成本。
(9) 选择最经济、最实用的设计方案。
1. 确定敷设现场的环境、结构特点确定敷设现场的环境、结构特点的主要内容如下。
(1) 确定整个工地的面积大小。
(2) 确定工地的地界。
(3) 确定共有多少座建筑物。
(4) 确定是否需要和其他部门协调。
2. 确定线缆系统的一般参数确定线缆系统的一般参数的主要内容如下。
(1) 确定起点位置。
(2) 确定端接点位置。
(3) 确认涉及的建筑物和每座建筑物的层数。
(4) 确定每个端接点所需的双绞线对数。
(5) 确定所有端接点的双绞线总对数。
3. 确定建筑物的线缆入口确定建筑物的线缆入口的主要内容如下。
(1) 对于现有建筑物，要确定各个入口管道的位置，每座建筑物有多少入口管道可供使用，入口管道数目是否满足系统的需要。
(2) 如果入口管道不够用，则要确定在移走或重新布置某些线缆时，是否能腾出某些入口管道，在不够用的情况下应另装多少入口管道。
(3) 如果建筑物尚未建起来，则要根据选定的线缆路由，完善线缆系统设计。
并标出入口管道的位置，选定入口管道的规格、长度和材料，在建筑物施工过程中安装好入口管道。
建筑物入口管道的位置应便于连接公用设备．根据需要在墙上穿过一根或多根管道。
查阅当地的建筑法规，了解对承重墙穿孔有无特殊要求。
所有易燃材料(如聚丙烯管道、聚乙烯管道)应端接在建筑物的外面，外线线缆的聚丙烯护皮可以例外，只要它在建筑物内部的长度(包括多余线缆的卷曲部分)不超过15 m。
如果超过15 m，就应使用合适的线缆入口器材，在入口管道中填入防水和气密性很好的密封胶，如B 型管道密封胶。
4. 确定明显障碍物的位置确定明显障碍物的位置的主要内容如下。
(1) 确定土壤类型，例如砂质土、黏土和砾土等。
(2) 确定线缆的布线方法。
(3) 确定地下公用设施的位置。
(4) 查清拟订的线缆路由沿线各个障碍物的位置或地理条件，包括铺路区、桥梁、铁路、树林、池塘、河流、山丘、砾石土、截留井、人孔(人字形孔道)及其他。
(5) 确定管道的要求。
5. 确定主线缆路由和备用线缆路由确定主线缆路由和备用线缆路由的主要内容如下。
(1) 对于每一种特定的路由，确定可能的线缆结构方案。
①所有建筑物共用一根线缆。
②对所有建筑物进行分组，每组单独分配一根线缆。
③每座建筑物单用一根线缆。
(2) 查清在线缆路由中，哪些地方需要获准后才能施工通过。
(3) 比较每个路由的优缺点，从而选定几个可能的路由方案供比较选择。
6. 选择所需线缆类型和规格选择所需线缆类型和规格的主要内容如下。
(1) 确定线缆长度。
(2) 画出最终的结构图。
(3) 画出所选定路由的位置和挖沟详图，包括公用道路图或任何须要经审批才能动用的地区的草图。
(4) 确定入口管道的规格。
(5) 选择每种设计方案所需的专用线缆。
(6) 参考所选定的布线产品的部件指南中，有关线缆部分中线号、双绞线对数和长度应符合的有关要求。
(7) 应保证线缆可进入口管道。
(8) 如果须用管道，应确定其规格、长度和材料。
7. 确定每种方案所需的劳务成本确定每种方案所需的劳务成本的主要内容如下。
(1) 确定布线时间。
①迁移或改变道路、草坪、树木等所花的时间。
②如果使用管道，应包括敷设管道和穿线缆的时间。
③确定线缆接合时间。
④确定其他时间，例如运输时间、协调、待工时间等。
(2) 计算总时间。
(3) 计算每种设计方案的成本。
(4) 总时间乘以当地的工时费。
8. 确定每种方案所需的材料成本确定每种方案所需的材料成本的主要内容如下。
(1) 确定线缆成本。
①参考有关布线材料价格表。
②针对每根线缆查清每100 m(ft)的成本。
③将上述成本除以100。
④将每米(英尺)的成本乘以所需米(英尺)数。
(2) 确定所用支持结构的成本。
①查清并列出所有的支持部件。
②根据价格表查明每项用品的单价。
③将单价乘以所需的数量。
(3) 确定所有支撑硬件的成本。
对于所有的支撑硬件，重复(2)项所列的3 个步骤。
9. 选择最经济最实用的设计方案选择最经济、最实用的设计方案的主要内容如下。
(1) 把每种选择方案的劳务费成本加在一起，得到每种方案的总成本。
(2) 比较各种方案的总成本，选择成本较低者。
(3) 分析确定这种比较经济的方案是否有重大缺点，以致抵消了经济上的优点。
如果发生这种情况，应取消此方案，考虑其他经济性较好的设计方案。
须要注意的是如果涉及到干线线缆，应把有关的成本和设计规范也列进来。
建筑群子系统的线缆选择建筑群数据网的主干线缆一般应选用多模或单模室外光缆，芯数不少于12 芯，并且宜用松套型、中央束管式。
建筑群数据网的主干线缆作为使用光缆与电信公用网连接时，应采用单模光缆，芯数应根据综合通信业务的需要而定。
建筑群数据网主干线缆如果选用双绞线时，一般应选择高质量的大对数双绞线。
当从CD 至BD 使用双绞线电缆时，总长度不应超过1 500 m。
对于建筑群语音网的主干线缆，一般可选用三类大对数电缆。
建筑群子系统的路由设计建筑群子系统的通信线路的敷设方式有架空和地下两种类型。
架空方式又分为立杆架设和墙壁挂放两种；根据架空线缆与吊线的固定方式又可分为自承式和非自承式两种。
地下方式分为地下线缆管道、线缆沟和直埋方式等。
建筑群子系统的通信线路的路由方式及其特点见表5-3。
建筑群子系统的电缆保护当电缆从一座建筑物接到另一座建筑物时，要考虑易受到雷击、电源触地、电源感应电压或地电压上升等因素的影响，必须用保护器进行保护。
如果电气保护设施位于建筑物(不是对电信公用设施实行专门控制的建筑物)内部，那么所有保护设备及其安装装置都必须有UL 安全标记。
有些方法可以确定电缆是否容易受到雷击或电源的损坏，也可以确定有哪些保护器可以防止建筑物、设备和连线因火灾和雷击而遭到毁坏。
当发生下列任何情况时，线路就会被暴露在危险的境地。
