水平子系统的设计简介

水平子系统的设计简介

4）CP集合点的设置
如果在水平布线系统施工中，需要增加CP集合点时，同一个水平电缆上只允许一个 CP集合点，而且CP集合点与FD配线架之间水平线缆的长度应大于15m。
5）线缆布放根数
在水平布线系统中，缆线必须安装在线槽或者线管内。 在建筑物墙或者地面内暗埋布线时，一般选择线管，不允许使用线槽。 在建筑物墙面明装布线时，一般选择线槽，很少使用线管。 在楼道或者吊顶上长距离集中布线时，一般选择桥架。 选择线槽时，建议宽高之比为2：1，这样布出的线槽较为美观、大方。 选择线管时，建议使用满足布线根数需要的最小直径线管，这样能够降低布线成本。
3.水平缆线最短原则
为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平
缆线最短。对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多 个管理间，这样既能节约成本，又能降低施工难度。
4.水平缆线最长原则
按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长 度一般不超过90米。因此在前期设计时，水平缆线最长不宜超过90米。

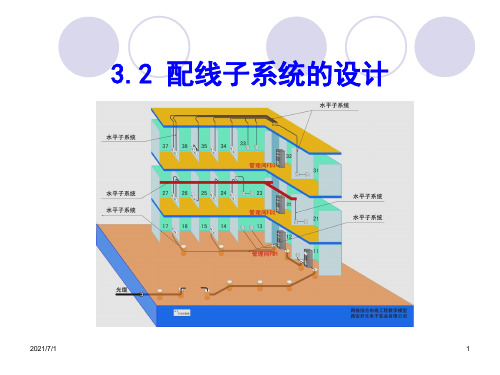

3.2 配线子系统的设计
内容概要 1 基本概念 2 设计原则 3 设计步骤和方法 4 设计案例 5 安装施工原则 6 安装施工技术
3.2.1 基本概念
1.概念
水平子系统指从工作区信息插座至楼层管理间（FD-TO）的部分，在GB50311国家标 准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统一般在同一个楼层上， 是从工作区的信息插座开始到管理间子系统的配线架。
3.2.3 设计步骤和方法
1.需求分析
需求分析主要涉及布线距离、布线路径、布线方式、避让强电和材料的选择等，对后续 水平子系统的施工是非常重要的，也直接影响网络综合布线工程的质量、工期，甚至影响最 终工程造价。

水平干线子系统的设计及施工ppt课件

水平干线子系统的设计及施工ppt课件

3. 模压电缆管道布线法 专制模压电缆管道是一种金属模压件，它可以
固定在接近顶棚与墙壁接合处，一般在房间或过道 的墙上，管道连通到配线间。在穿越墙壁时用小套 管连通，以便电缆经套管后穿放到另一房间，模压 件还可将连接到通信引出端的电缆掩盖并保护，起 到美观作用。
11、大开间水平布线设计
1. 信息插座的安装位置 对于出租及专用办公室等大开间场合而言，信息插座的
地板下线槽布线法是线缆由配线间出来的线缆走线槽到 地面出线盒或墙上的信息插座，线缆走线槽被地板遮蔽。在 这种布线方法中，强、弱电线槽应分开，每隔4~8m或转弯处 设置一个分线盒或出线盒。这种方法可提供良好的机械保护、 减少电气干扰、提高安全性，适用于大型建筑物或大开间的 工作环境。
（5）地板下管道布线法 地板下管道布线法与地板下线槽布线法类似，但安装费
10、旧建筑物的水平布线方法
对已建成的建筑（包括改造翻新的旧建筑）的 综合布线系统水平布线，应根据建筑结构、房间平 面布置和内部装修的具体条件等选用适宜、可行的 敷设方式。例如建筑结构较好，且有可能（原楼层 净空高度较高）时，可考虑采用桥架布线的方法； 有些段落不能采用暗敷管路或有困难时，可适当采 用明敷线槽的方法；有些建筑走廊内增设吊顶和敷 设桥架有困难时，也可考虑采用地面线槽方式。
水平干线子系统的设计涉及水平布线系统的 网络拓扑结构、布线路由、管槽设计、线缆 类型选择、长度确定、线缆布放、设备配置 以及怎样配合建筑物装修进行水平布线、如 何维护等等。
5、水平干线子系统设计原则及要点
➢ 根据需要确定信息插座信息模块的类型、数量及位置，但 要考虑终端设备的移动、修改以及重新安排；
2、水平干线子系统的作用
水平干线子系统是实现信息插座和管理子 系统（即中间配线设备和配线架等）的连接 的。

新基建-综合布线技术 水平子系统的设计和施工

新基建-综合布线技术 水平子系统的设计和施工
分区布线法
分区布线法将天花板内的空间分成若干个小区，敷设大容量电缆。从交 接间利用管道穿放或直接敷设到每个分区中心，由小区的分区中心分出缆线 经过墙壁或立柱引向通信引出端。也可在中心设置适配器，将大容量电缆分 成若干根小电缆再引到通信引出端。
这种方式配线容量大，经济实用，节省工程造价和施工费用，灵活性强， 能适应今后的变化，但线缆在穿管敷设时会受到限制，施工不太方便。
用一层和两层结构。两层结构上层为布线导管层，下层为馈线导管层，缆线采用分层 敷设，灵活方便，并与电源系统同时建成，有利于供电和使用，机械保护性能好， 安全可靠。
水平子系统的布线路由
2.2 在地下板敷设缆线的方法
地面线槽布线法 这种方式在地板表面预设线槽(在地板垫
层中)，同时埋设地面通信引出端，因此地面 垫层较厚，一般为 7 cm 以上。线槽有 50 mm×25 mm 和 70 mm×25 mm两种规格，为了 布线方便，还设有分线盒或过线盒，以便连接。
目录
1 水平布线子系统的设计概述 2 水平子系统的布线路由 3 水平子系统的信息插座 4 水平子系统的线缆类型的选择和材料核算 5 设计水平子系统时应该注意的问题
01
水平布线子系统的设计概述
水平布线子系统设计概述
1.1 基本要求
水平布线子系统的网络拓扑结构都为星型结构，它是以楼层配线架为主节点，各个通信引 出端为分节点，二者之间采取独立的线路相互连接，形成以楼层配线架(FD)为中心向外辐射的 星型线路网。这种网络拓扑结构的线路长度较短，有利于保证传输质量、降低工程造价以及便 于维护管理。
2.2 在地下板敷设缆线的方法
地板下的布线方法在智能化的建筑中使用比较广泛，尤其是对于新建和扩建 的房屋建筑更为适宜。

专题四 水平子系统的设计(二)

专题四 水平子系统的设计(二)
N=管截面积×70%×40%/线缆截面积
=（182×3.14/4）×70%×40%/（62×3.14/4） = 2.52根

请计算10×20 PVC线槽能容纳几根双绞线？
N=槽截面积×70%×50%/线缆截面积 =（8×18）×70%×50%/（62×3.14/4） =684×70%×50%/28.26
=1.8 根
二、水平子系统布线距离计算

水平布线系统永久链路的长度不能超过 90m，一般设计平均长度在60m左右。 在实际工程应用中，因为拐弯、预留、缆 线缠绕、与强电避让等原因，实际布线长 度往往会超过设计长度。


每个楼层的用线计算公式： C=[0.55(F+N)+6]×M F为最远的信息插座离楼层管理间的距离 N为最近的信息插座离楼层管理间的距离 M为每层楼的信息插座的数量 6为端对容差（考虑施工时线缆的损耗、线缆 布设长度误差等因素）
四层
300
PVC线槽
楼
信息插座
三层
道
ø20PVC管
300 二层
PVC线槽

地面暗埋管：从 信息插座向下垂 直埋管到地面， 在地下水平埋管 到管理间出口。
2.缆线的明装设计

住宅楼、老式办公楼、厂房需要增 加网络布线系统时，一般采取明装 布线方式。

住宅楼增加网络布线常见的做法是， 将机柜安装在每个单元的中间楼层， 然后沿墙面安装PVC线槽到每户门上 方墙面固定插座。
S=L×W=38×18=684

容纳双绞线最多数量计算

线槽（管）内允许穿线的最大面积70%

考虑线缆之间的间隙和拐弯等因素，浪费空间5060%。 容纳双绞线根数计算公式：

水平子系统的设计简介

水平子系统的设计简介
图624楼道大型线槽安装方式图625楼道线槽安装方式线槽安装施工技术1线槽曲率半径图626宽20毫米线槽拐弯处最大弯曲半径图627宽20毫米线槽拐弯处最小弯曲半径2线槽拐弯阴角三通图628宽40毫米pvc线槽常用配件图629弯头和三通安装示意图图630水平弯头制作示意图图631阴角弯头制作示意图墙面明装线槽施工图水平子系统明装线槽安装时要保持线槽的水平必须确定统一的高度如图632所示
40%-50%表示线缆之间浪费的空间。
2021/7/1
14
例1：
30×16线槽容纳双绞线最多数量计算如下： N=线槽截面积×70%×50%/线缆截面积
=（28×14）×70%×50%/（62×3.14/4） =10根 说明：上述计算的是使用30×16PVC线槽铺设网线时，槽内容纳网线的数量。 具体计算分解如下： 30×16线槽的截面积是：长×宽=28×14=392平方mm； 70%是布线允许的使用空间； 50%是线缆之间的空隙浪费的空间； 线缆的直径D为6mm，它的截面积是：∏D2/4=62×3.14/4=28.26。
9
H——水平电缆的长度
4）CP集合点的设置
如果在水平布线系统施工中，需要增加CP集合点时，同一个水平电缆上只允许一个 CP集合点，而且CP集合点与FD配线架之间水平线缆的长度应大于15m。
5）线缆布放根数
在水平布线系统中，缆线必须安装在线槽或者线管内。 在建筑物墙或者地面内暗埋布线时，一般选择线管，不允许使用线槽。 在建筑物墙面明装布线时，一般选择线槽，很少使用线管。 在楼道或者吊顶上长距离集中布线时，一般选择桥架。 选择线槽时，建议宽高之比为2：1，这样布出的线槽较为美观、大方。 选择线管时，建议使用满足布线根数需要的最小直径线管，这样能够降低布线成本。 缆线布放在管与线槽内的管径与截面利用率，应根据不同类型的缆线做不同的选择。

水平子系统设计资料PPT课件

16
第16页/共30页
2.吊顶内线槽和支管方式
线槽由金属或阻燃高强度PVC材料制成，有开放式和封闭 式两种类型。并有各种规格的弯头、三通、变径、上下变径等 线槽连接部件。
线槽(桥架)通常在吊顶内以悬挂的方式安装，水平桥架由 配线间引出沿走廊或房间吊顶贯穿整个建筑物，线缆沿水平桥 架至房间分支点，并通过一段预埋的钢管引至信息点安装位置
直接埋管布线方式
15
第15页/共30页
这些金属管道由楼层配线间向信息插座的位置 辐射，根据通信布线的要求以及地板厚度和占用地 板空间等条件，这种直接埋管布线方式要求采用厚 壁镀锌管或薄型电线管，以增加管道的强度。建筑 物布线如果采用直埋方式布线时，要求占空比最高 为30-50％，每根直埋管在30m处加装线缆过渡盒。
通道 永久链路
设备
C
C
设备电缆
插接软线
楼层配线架
工作区电缆 90m
C
终端设备
C：连接插座
双绞电缆水平布线模型
10
第10页/共30页
设备
通道最大长度100m 永久链路
＞90m
S
S
C
C
楼层配线架
S：熔接点 C：连接插座
光缆水平布线模型
终端设备
11
第11页/共30页
4.5水平子系统线缆类型
电缆 4对电缆
24
第24页/共30页
4.9 水平子系统设计步骤
1、确定线缆路由：如天花板内、地板下等； 2、确定信息插座的数量、类型和规格。
根据建筑物结构和用户需求，确定每个楼层配线间的服务区域及可选用的传输介质。 确定信息插座的位置。 根据传输速率确定信息插座的类型及安装方式。 统计信息插座的数量。 计算机网络信息点配置RJ45或者2芯光纤信息模块；一般来说电话语音要配 置RJ11信息模块。

综合布线系统工程方案设计—设计水平子系统

内容概要
4.3.1 水平子系统的基本概念 4.3.2 水平子系统的设计原则 4.3.3 水平子系统设计步骤和方法 4.3.4 水平子系统设计案例 4.3.5 水平子系统安装施工原则 4.3.6 水平子系统安装施工技术及实训
3.2 设计原则
1.性价比最高原则
水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
3.1 基本概念
1.概念
水平子系统指从工作区信息插座至楼层管理间（FD-TO）的部分，在GB50311国家标 准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统一般在同一个楼层上， 是从工作区的信息插座开始到管理间子系统的配线架。
2.布线方式 1）暗埋管布线方式
暗埋管布线方式是将各种穿线管提前预埋设或者浇筑在建筑物的隔墙、立柱、楼板或 地面中，然后穿线的布线方式。
2.预埋管原则
认真分析布线路由和距离，确定缆线的走向和位置。新建建筑物优先考虑在建筑物梁 和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
3.水平缆线最短原则
为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平 缆线最短。对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多 个管理间，这样既能节约成本，又能降低施工难度。
4.水平缆线最长原则
按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长 度一般不超过90米。因此在前期设计时，水平缆线最长不宜超过90米。
5.避让强电原则
一般尽量避免水平缆线与36伏以上强电供电线路平行走线。在工程设计和施工中，一 般原则为网络布线避让强电布线。
6.地面无障碍原则
2)桥架布线方式

第五章：综合布线水平子系统和管理间子系统的设计-PPT精选文档


图5-2配线子系统缆线划分
信道总长度不应大于2000m。信道总长度包括了综合布线 系统水平缆线和建筑物主干缆线及建筑群主干三部分缆线之和。 建筑物或建筑群配线设备之间(FD与BD、FD与CD、BD与 BD、BD与CD之间)组成的信道出现4个连接器件时，主干缆线 的长度不应小于15m。
开放型办公室布线系统长度的计算 有些楼层房间面积较大，而且房间办公用具 布局经常变动，墙（地）面又不易安装信息插 座。
配线电缆宜采用八芯非屏蔽双绞线，语音口和数 据口宜采用五类、超五类或六类双绞线，以增强系 统的灵活性，对高速率应用场合，宜采用多模或单 模光纤，每个信息点的光纤宜为四芯。 信息点应为标准的RJ45型插座，并与线缆类别相 对应，多模光纤插座宜采用SC接插形式，单模光纤 插座宜采用FC插接形式。信息插座应在内部做固定 连接，不得空线、空脚。要求屏蔽的场合，插座须 有屏蔽措施。 水平子系统可采用吊顶上、地毯下、暗管、地槽 等方式布线。 信息点面板应采用国际标准面板。
需求分析 技术交流 阅读建筑物图纸
规划和设计
材料规格和数量统计
图5-1 综合布线水平子系统计一般工作流程
需求分析 需求分析是综合布线系统设计的首项重要工作，水 平子系统是综合布线系统工程中最大的一个子系统，使用 的材料最多，工期最长，投资最大，也直接决定每个信息 点的稳定性和传输速度。主要涉及布线距离、布线路径、 布线方式和材料的选择，对后续水平子系统的施工是非常 重要的，也直接影响网络综合布线系统工程的质量、工期， 甚至影响最终工程造价。 需求分析首先按照楼层进行分析，分析每个楼层的 设备间到信息点的布线距离、布线路径，逐步明确和确认 每个工作区信息点的布线距离和路径。
水平子系统应根据楼层用户类别及工程提出的近、 远期终端设备要求确定每层的信息点（TO）数，在确定 信息点数及位置时，应考虑终端设备将来可能产生的移动、 修改、重新安排，以便于对一次性建设和分期建设的方案 选定。 当工作区为开放式大密度办公环境时，宜采用区域 式布线方法，即从楼层配线设备（FD）上将多对数电缆 布至办公区域，根据实际情况采用合适的布线方法，也可 通过集合点（CP）将线引至信息点（TO）。

模块5：掌握水平子系统技术PPT课件

12、管口保护原则
钢管或者PVC管在敷设时，应该采取措施保护管口，防止水泥砂浆 或者垃圾进入管口，堵塞管道，一般用塞头封住管口，并用胶布绑扎 牢固。
知识准备
5.5 水平子系统PVC线槽的施工技术
1、PVC线槽固定要求
安装线槽前，首先在墙面测量并且标出线槽的位置，在建工 程以1m线为基准，保证水平安装的线槽与地面或楼板平行，垂直 安装的线槽与地面或楼板垂直，没有可见的偏差。
知识准备
1、需求分析
需求分析对水平子系统的设计尤为重要，因为水平子系统是综 合布线工程中最大的一个子系统，使用材料最多，工期最长，投资 最大，也直接决定每个信息点的稳定性和传输速率。
主要涉及布线距离、布线路径、布线方式、避让强电和材料的 选择等，对后续水平子系统的施工是非常重要的，也直接影响网络 综合布线工程的质量、工期 、甚至影响最终工程造价。
知识准备
3、阅读建筑物图纸
认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物 图纸，掌握建筑物的土建结构、强电路径、弱电路径，特别是主要 电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电 器设备、电源插座、暗埋管线等。在阅读图纸时，进行记录或者标 记，正确处理水平子系统布线与电路、水路、气路和电器设备的直 接交叉或者路径冲突等问题。
知识准备
2、水平子系统与垂直子系统的区别
水平子系统与垂直子系统的区别在于： 垂直子系统通常位于建筑物内垂直的弱电间，而水平子系统通 常处在同一楼层上，线缆一端接在配线间的配线架上，另一端接在 信息插座上；
垂直子系统通常采用大对数双绞电缆或光缆，而水平子系统多 为4对非屏蔽双绞电缆，能支持大多数终端设备，在有磁场干扰或信 息保密时用屏蔽双绞线，在高宽带应用时采用光缆。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.避让强电原则
一般尽量避免水平缆线与36伏以上强电供电线路平行走线。在工程设计和施工中，一 般原则为网络布线避让强电布线。
6.地面无障碍原则
在设计和施工中，必须坚持地面无障碍原则。一般考虑在吊顶上布线，楼板和墙面预 埋布线等。对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地 板下布线。
3.阅读建筑物图纸
重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。在阅读图纸时，进 行记录或者标记，正确处理水平子系统布线与电路、水路、气路和电器设备的直接交叉或 者路径冲突问题。
6
4.规划和设计 1）拓扑结构——星型结构
水平布线子系统为星型结构，如上图所示。每个信息点都必须通过一根独立的缆线与 楼层管理间的配线架连接，然后通过跳线与交换机连接。
3）地面敷设布线方式
地面敷设布线方式是先在地面铺设线槽，然后把缆线安装在线槽中的布线方式。一般 应用在机房，需要铺设抗静电地板。
3
3.2.2 设计原则
1.性价比最高原则
水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
2.预埋管原则
认真分析布线路由和距离，确定缆线的走向和位置。新建建筑物优先考虑在建筑物梁 和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
2.布线方式 1）暗埋管布线方式
暗埋管布线方式是将各种穿线管提前预埋设或者浇筑在建筑物的隔墙、立柱、楼板或 地面中，然后穿线的布线方式。
2)桥架布线方式
桥架布线方式是将支撑缆线的金属桥架安装在建筑物楼道或者吊顶等区域，在桥架中 再集中安装各种缆线的布线方式。桥架布线方式具有集中布线和管理缆线的优点。
3.2 配线子系统的设计
1
内容概要 1 基本概念 2 设计原则 3 设计步骤和方法 4 设计案例 5 安装施工原则 6 安装施工技术
2
3.2.1 基本概念
1.概念
水平子系统指从工作区信息插座至楼层管理间（FD-TO）的部分，在GB50311国家标 准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统一般在同一个楼层上， 是从工作区的信息插座开始到管理间子系统的配线架。
5
3.2.3 设计步骤和方法
1.需求分析
需求分析主要涉及布线距离、布线路径、布线方式、避让强电和材料的选择等，对后续 水平子系统的施工是非常重要的，也直接影响网络综合布线工程的质量、工期，甚至影响最 终工程造价。
2.技术交流
不仅要与技术负责人交流，也要与项目或者行政负责人进行交流。重点了解每个信息点 路径上的电路、水路、气路和电器设备的安装位置等详细信息。并做书面记录。
表6-1 各段缆线长度限值
电缆总长度(m)线电缆H(m) 工作区电缆w(m)
90
5
85
9
80
13
75
17
70
22
电信间跳线和设备电缆D(m) 5 5 5 5 5
C=(102-H)／1.2
W=C-5
式中 C=W+D——工作区电缆、电信间跳线和设备电缆的长度之和；
D——电信间跳线和设备电缆的总长度；
容纳双绞线最多条数 2 4 7 12 18 23 40 50 60 80 100 150
截面利用率 30% 30% 30% 30% 30% 30% 30% 30% 30% 30% 30% 30%
11
表6-3 线管规格型号与容纳双绞线最多条数表
线管类型
PVC、金属 PVC
PVC、金属 PVC、金属
PVC PVC、金属 PVC、金属
8
3）开放型办公室布线系统长度的计算
对于商用建筑物或公共区域大开间的办公楼、综合楼等的场地，由于其使用对象数
量的不确定性和流动性等因素，宜按开放办公室综合布线系统要求进行设计，并应符合
下列规定：
采用多用户信息插座时，每一个多用户插座包括适当的备用量在内，宜能支持12个
工作区所需的8位模块通用插座；各段缆线长度可按表6-1选用，也可按下式计算。
3.水平缆线最短原则
为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平 缆线最短。对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多 个管理间，这样既能节约成本，又能降低施工难度。
4
4.水平缆线最长原则
按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长 度一般不超过90米。因此在前期设计时，水平缆线最长不宜超过90米。
图6-1 水平子系统拓扑结构
7
2）布线距离规定
图6-2 水平电缆和信道长度 （1）在电缆水平子系统中，信道最大长度不应大于100m。其中水平电缆长度不大于 90m，一端工作区设备连接跳线不大于５m，另一端设备间（电信间）的跳线不大于５m。 （2）信道总长度不应大于2000m。 （3）建筑物或建筑群配线设备之间(FD与BD、FD与CD、BD与BD、BD与CD之间)组成的 信道出现4个连接器件时，主干缆线的长度不应小于15m。
10
表6-2 线槽规格型号与容纳双绞线最多条数表
线槽／桥架类型
PVC
PVC
PVC
PVC 金属、PVC 金属、PVC 金属、PVC 金属、PVC 金属、PVC 金属、PVC 金属、PVC 金属、PVC
线槽／桥架规格/mm 20×10 25×12.5 30×16 39×18 50×25 60×22 75×50 80×50 100×50 100×80 150×75 200×100
W——工作区电缆的最大长度，且W≤22m；
9
H——水平电缆的长度
4）CP集合点的设置
如果在水平布线系统施工中，需要增加CP集合点时，同一个水平电缆上只允许一个 CP集合点，而且CP集合点与FD配线架之间水平线缆的长度应大于15m。
5）线缆布放根数
在水平布线系统中，缆线必须安装在线槽或者线管内。 在建筑物墙或者地面内暗埋布线时，一般选择线管，不允许使用线槽。 在建筑物墙面明装布线时，一般选择线槽，很少使用线管。 在楼道或者吊顶上长距离集中布线时，一般选择桥架。 选择线槽时，建议宽高之比为2：1，这样布出的线槽较为美观、大方。 选择线管时，建议使用满足布线根数需要的最小直径线管，这样能够降低布线成本。 缆线布放在管与线槽内的管径与截面利用率，应根据不同类型的缆线做不同的选择。
