压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式， PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。
一般整个启动过程完成约需0.3-2秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。
根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约0.3秒后，启动绕组以近似开路状态，所通过电流很小。
压缩机启动完成。
压缩机过电流及过热保护过热保护器在这里起非常重要的作用，绝不能不用或用不相符电流值的元件代替。
过热保护器紧贴在压缩机外壳表面，当运行电流过大过，热保护器内的电阻丝发热，烘烤碟形双金属片，使它反向拱起，保护触点断开，压缩机断电停止运转。
如果压缩机内温度升高，必定使机壳温度升高，在正常额定运行电流通过阻丝的低发热量下，加上壳体温升达到90℃以上时，双金属片也会拱起，保护触点断开，压缩机断电停止运转。
因此该保护器具有两种保护功能。
压缩机，C公共绕组， S是启动绕组端， M为运行绕组。
绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断：过热保护器频繁“开”“断”电磁重锤式起动器，内部电磁铁卡死，造成起动时L-S不能接通热保器5-10秒断开保护。

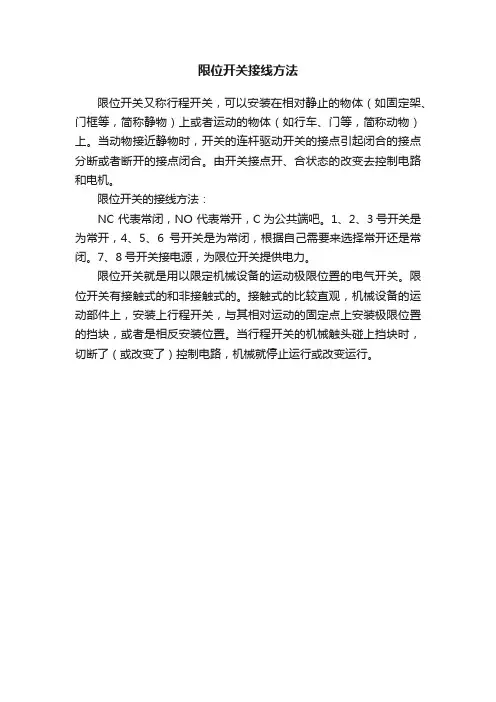

限位开关接线方法
限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。
当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。
由开关接点开、合状态的改变去控制电路和电机。
限位开关的接线方法：
NC 代表常闭，NO 代表常开，C为公共端吧。
1、2、3号开关是为常开，4、5、6号开关是为常闭，根据自己需要来选择常开还是常闭。
7、8号开关接电源，为限位开关提供电力。
限位开关就是用以限定机械设备的运动极限位置的电气开关。
限位开关有接触式的和非接触式的。
接触式的比较直观，机械设备的运动部件上，安装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。
当行程开关的机械触头碰上挡块时，切断了（或改变了）控制电路，机械就停止运行或改变运行。

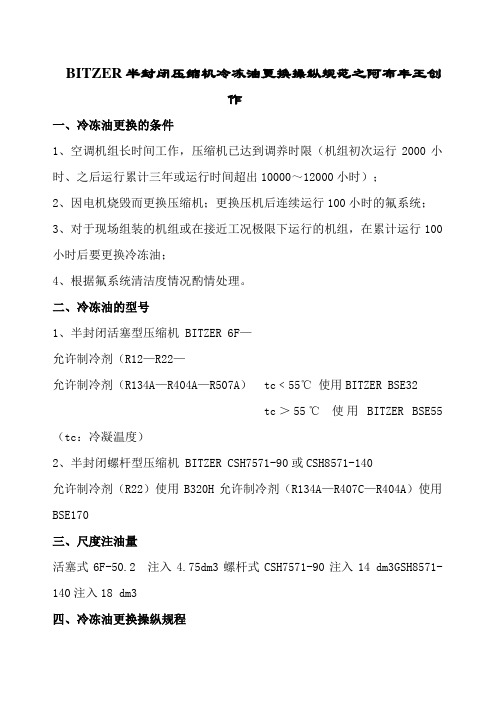

BITZER半封闭压缩机冷冻油更换操纵规范之阿布丰王创作一、冷冻油更换的条件1、空调机组长时间工作，压缩机已达到调养时限（机组初次运行2000小时、之后运行累计三年或运行时间超出10000～12000小时）；2、因电机烧毁而更换压缩机；更换压机后连续运行100小时的氟系统；3、对于现场组装的机组或在接近工况极限下运行的机组，在累计运行100小时后要更换冷冻油；4、根据氟系统清洁度情况酌情处理。
二、冷冻油的型号1、半封闭活塞型压缩机 BITZER 6F—允许制冷剂（R12—R22—允许制冷剂（R134A—R404A—R507A） tc﹤55℃使用BITZER BSE32tc＞55℃使用BITZER BSE55（tc：冷凝温度）2、半封闭螺杆型压缩机 BITZER CSH7571-90或CSH8571-140允许制冷剂（R22）使用B320H允许制冷剂（R134A—R407C—R404A）使用BSE170三、尺度注油量活塞式6F-50.2 注入4.75dm3螺杆式CSH7571-90注入14 dm3GSH8571-140注入18 dm3四、冷冻油更换操纵规程1、关闭高压排气及低压吸气截止阀，利用压机上的工艺阀针放掉压机内部的制冷剂，使缩机曲轴箱与大气相通；2、拧下曲轴箱底壳处的放油塞，将曲轴箱内的冷冻油放净并取下过滤网清洗；3、可用氮气从低压充气阀针吹入，用手堵住放油口增加机体内的压力，进一步排除机体内的残油，将清洗过后的过滤网吹干放入机体内并拧紧放油塞4、冷冻油注入：方案1：拧下压缩机曲轴箱正面的工艺端口柱塞，以此作为充注口将冷冻油通过合适的工具倒入曲轴箱内；方案2：（针对活塞机）将充氟表低压管接在压机腔体的低压工艺阀针上，利用真空泵将曲轴箱抽为负压，另一根充氟管单独卸下，一端拔出盛有冷冻油的容器内，另一端接在油泵低压吸入端的阀针上，利用曲轴箱内的负压将冷冻油吸入曲轴箱内。
5、因原系统中可能存有一定量的残油，换油加油时可少加一些，一般加至视油镜标线下限稍高位置即可；6、冷冻油充注完成后，拧紧工艺柱塞或卸下充氟管，并接好氟压表对压缩机抽真空；7、抽真空完毕后打开压缩机高低压截止阀检查是否有制冷剂泄露现象；8、如果没有漏点等待20分钟后启动机组；五、注意事项1、聚酯油BSE170=solest170具有强烈的吸湿性，水分在油中与油发生化学反应，而且不克不及通过抽真空除掉，工作时要求特别细心，尽量减少空气进入系统及储油容器；2、对更换压缩机的情况应注意，原制冷系统中已存有一定量的冷冻油，需要时应将系统内的存油吹出，如果有大量的油存于系统中，再开机时有发生液击的危险。

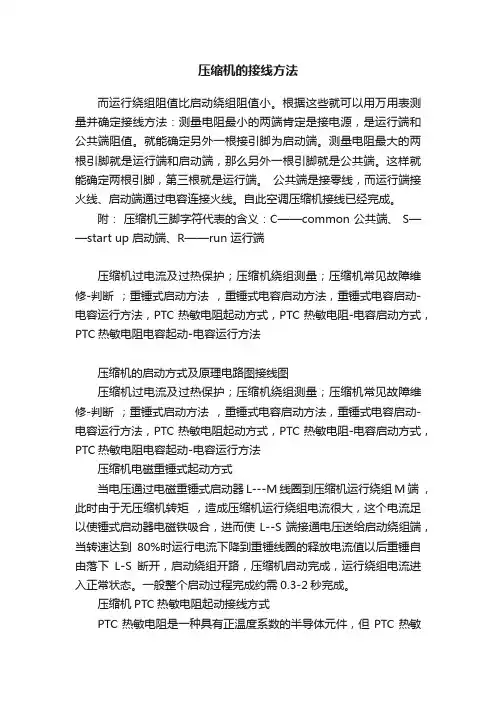

压缩机的接线方法而运行绕组阻值比启动绕组阻值小。
根据这些就可以用万用表测量并确定接线方法：测量电阻最小的两端肯定是接电源，是运行端和公共端阻值。
就能确定另外一根接引脚为启动端。
测量电阻最大的两根引脚就是运行端和启动端，那么另外一根引脚就是公共端。
这样就能确定两根引脚，第三根就是运行端。
公共端是接零线，而运行端接火线、启动端通过电容连接火线。
自此空调压缩机接线已经完成。
附：压缩机三脚字符代表的含义：C——common 公共端、 S——start up 启动端、R——run 运行端压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式，PTC热敏电阻电容起动-电容运行方法压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式，PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。
一般整个启动过程完成约需0.3-2秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。
根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约0.3秒后，启动绕组以近似开路状态，所通过电流很小。
光电开关的接线看看三菱FX系列是如何接线的仅以亚洲版（即电流漏型输入型） FX-PLC 为例解答如下：三菱 FX-PLC 的输入端子既可以接受电流输入也可接受电流输出的连接方式，（即 FX-PLC 的输入端子既可作为漏型输入也可作为源型输入连接）关键要掌握接线方式。
具体接线方式按下述： NPN 型接近开关接成漏型输入方式，只需将接近开关的开关输出端子（ + ）接入 PLC 的输入端子，接近开关的另一端子（—）接 PLC 的 COM 端。
PNP 型接近开关接成源型输入，则应把 PLC 的 24V+ 端子接外部电源的负极，外部电源的正极接接近开关的（ + ）端子，接近开关的另一端（—）则接 PLC 的输入端子。
注：图中端子 1 ：（传感器电源 + ）端子 2 ：（传感器电源—）端子 3 ：（传感器信号输出端）PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
PNP输出是低电平0，NPN输出的是高电平1。
PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、NPN类NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。
有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
当有信号触发后，输出线是悬空的，就是VCC电源线和out 线断开。

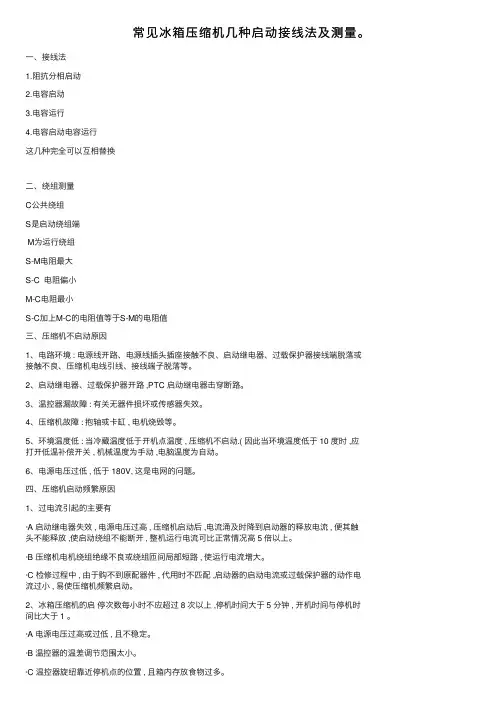

常见冰箱压缩机⼏种启动接线法及测量。
⼀、接线法1.阻抗分相启动2.电容启动3.电容运⾏4.电容启动电容运⾏这⼏种完全可以互相替换⼆、绕组测量C公共绕组S是启动绕组端M为运⾏绕组S-M电阻最⼤S-C 电阻偏⼩M-C电阻最⼩S-C加上M-C的电阻值等于S-M的电阻值三、压缩机不启动原因1、电路环境 : 电源线开路、电源线插头插座接触不良、启动继电器、过载保护器接线端脱落或接触不良、压缩机电线引线、接线端⼦脱落等。
2、启动继电器、过载保护器开路 ,PTC 启动继电器击穿断路。
3、温控器漏故障 : 有关⽆器件损坏或传感器失效。
4、压缩机故障 : 抱轴或卡缸 , 电机烧毁等。
5、环境温度低 : 当冷藏温度低于开机点温度 , 压缩机不启动.( 因此当环境温度低于 10 度时 ,应打开低温补偿开关 , 机械温度为⼿动 ,电脑温度为⾃动。
6、电源电压过低 , 低于 180V, 这是电⽹的问题。
四、压缩机启动频繁原因1、过电流引起的主要有·A 启动继电器失效 , 电源电压过⾼ , 压缩机启动后 ,电流涌及时降到启动器的释放电流 , 便其触头不能释放 ,使启动绕组不能断开 , 整机运⾏电流可⽐正常情况⾼ 5 倍以上。
·B 压缩机电机绕组绝缘不良或绕组匝间局部短路 , 使运⾏电流增⼤。
·C 检修过程中 , 由于购不到原配器件 , 代⽤时不匹配 ,启动器的启动电流或过载保护器的动作电流过⼩ , 易使压缩机频繁启动。
2、冰箱压缩机的启停次数每⼩时不应超过 8 次以上 ,停机时间⼤于 5 分钟 , 开机时间与停机时间⽐⼤于 1 。
·A 电源电压过⾼或过低 , 且不稳定。
·B 温控器的温差调节范围太⼩。
·C 温控器旋纽靠近停机点的位置 , 且箱内存放⾷物过多。
·D 感温头选择不合适 , 开机时间较短 ,需移动感温管的位置解决。
·E 冷凝器散热效果差 , 降低了压缩机的制冷量 , 引起压缩机超负荷运转 , 电流增⼤ ,导致过载保护器动作⽽切断电路。
PLC与接近、光电开关如何正确接线输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE （source Current 灌电流）。
2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。
这样的表述比较容易分清楚。
3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。
4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。
5）、SINK为传感器的低电平有效，SOURCE为传感器的高电平有效（按传感器的输出状态的表述）。
这种表述的笔者接触的最多，也是最容易引起混淆的说法。
接近开关与光电开关三、四线输出分NPN与PNP输出，对于无检测信号时NPN的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN管导通，开关输出为低电平。
对于无检测信号时PNP的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部PNP管导通，开关输出为高电平。
以上的情况只是针对，传感器是属于常开的状态下。
目前可厂商生产的传感器有常开与常闭之分；常闭型NPN输出为低电平，常闭型PNP输出为高电平。
因此用户在选型上与供应商配合上经常产生偏差。
另一种情况，用户也遇到SINK接PNP型传感器，SOURCE接NPN型传感器，也能驱动PLC接口，对于PLC输入信号状态则由PLC程序修改。

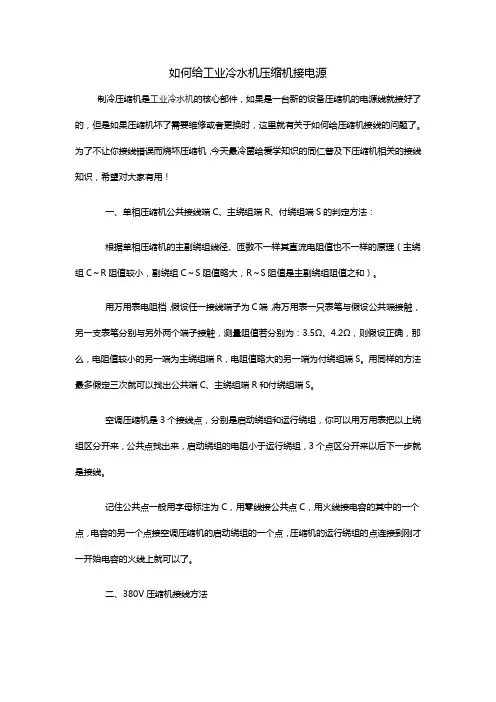

如何给工业冷水机压缩机接电源
制冷压缩机是工业冷水机的核心部件，如果是一台新的设备压缩机的电源线就接好了的，但是如果压缩机坏了需要维修或者更换时，这里就有关于如何给压缩机接线的问题了。
为了不让你接线错误而烧坏压缩机，今天最冷菌给爱学知识的同仁普及下压缩机相关的接线知识，希望对大家有用！
一、单相压缩机公共接线端C、主绕组端R、付绕组端S的判定方法：
根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理（主绕组C～R阻值较小，副绕组C～S阻值略大，R～S阻值是主副绕组阻值之和）。
用万用表电阻档，假设任一接线端子为C端，将万用表一只表笔与假设公共端接触，另一支表笔分别与另外两个端子接触，测量阻值若分别为：3.5Ω、4.2Ω，则假设正确，那么，电阻值较小的另一端为主绕组端R，电阻值略大的另一端为付绕组端S。
用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。

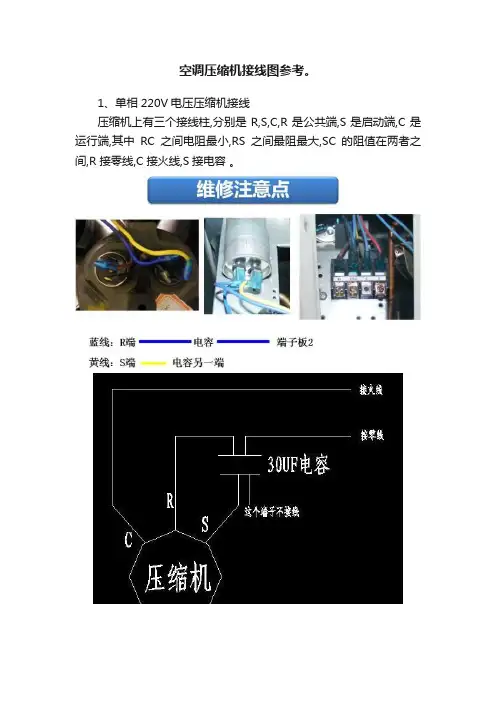

空调压缩机是3个接线点，分别是启动绕组和运行绕组，你可以用万用表把以上绕组区分开来，公共点找出来，启动绕组的电阻小于运行绕组，3个点区分开来以后下一步就是接线。
记住公共点一般用字母标注为C，用零线接公共点C，用火线接电容的其中的一个点，电容的另一个点接空调压缩机的启动绕组的一个点，压缩机的运行绕组的点连接到刚才一开始电容的火线上就可以了。
二、380V压缩机接线方法
如果压缩机是三相380V电压的，将三根火线直接接在压机接线柱上，然后通电，观察正转还是反转，压缩机反转噪音大，振动大，正转比较平稳，发现是反转后要马上断电，然后将其中任意两条火线换位，就是正确的接线方法了。
