第三章 熔体和玻璃体的相变

第三章 熔体与玻璃体3-2熔体粘度在727℃时是108dPa•s ，在1156℃时是104dPa•s ，在什么温度下它是107dPa•s （用log ()BA T K η+＝解之）？求该熔体的粘性流动活化能？解：按题意列出联立方程84log108727273log1041156273B A B A ⎧⎪⎪+⎨⎪⎪+⎩＝＋＝＝＋＝解得 A ＝－5.3 B ＝13300 log107＝－5.3＋T 13300＝7T ＝1080K ＝807℃粘性流动粘度式EkT ηη∆0＝exp （）△E ＝B •k /log e ＝4343.01038.11330023-⨯⨯＝4.226×10-19J/个＝4.226×10-19×6.02×1023J/mol ＝255kJ/mol3-3温度和组成对玻璃粘度的影响如图3-11所示，试从图中计算石英玻璃和苏打-石英玻璃的粘性流动活化能？图3-11 温度和组成对玻璃粘度的影响解：从3-11图求得粘度1000T 图中直线斜率对纯SiO 2两点是：η＝109 相应温度10000.6T ＝ T ＝1667Kη＝1012 10000.7T ＝ T ＝1429K按公式0ln ln EηRT η∆=+ΔE△EΔE △E)104.8(ln 1429314.8ln 631.27ln10)102.7(ln 1667314.8ln 723.20ln10500125009--⨯+=⨯+⨯+=⨯+ηηηη＝＝＝＝解之得：△E ＝5.8×105J/mol ＝580kJ/mol在苏打-石灰玻璃中两点是：ΔE△EΔE △ET TT T 00048.0ln 1053987.1ln 816.13ln1000029.0ln 1724987.1ln 605.4ln10K105395.0100010K 172458.010001000600262+=⨯++=⨯+======ηηηηηη＝＝＝＝解之： △E ＝48500cal/mol＝203kJ/mol两种玻璃粘性流动激活能数值相差近一倍，说明在相同温度下石英玻璃粘度比苏打－石英玻璃粘度约高7～8个数量级的原因。

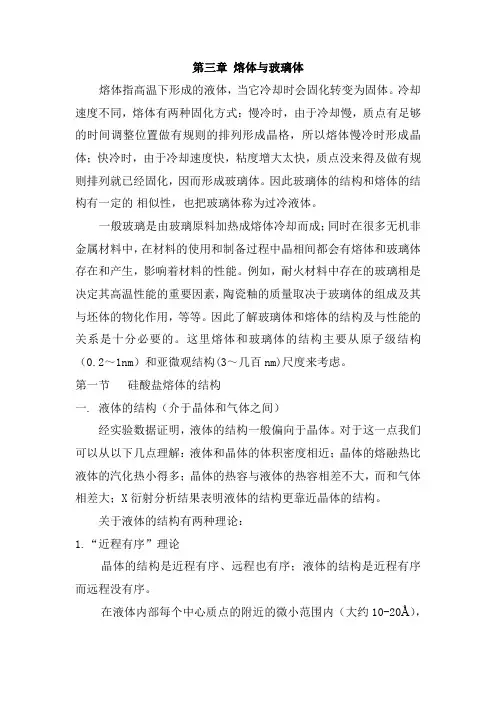

第三章熔体与玻璃体熔体指高温下形成的液体，当它冷却时会固化转变为固体。

冷却速度不同，熔体有两种固化方式：慢冷时，由于冷却慢，质点有足够的时间调整位置做有规则的排列形成晶格，所以熔体慢冷时形成晶体；快冷时，由于冷却速度快，粘度增大太快，质点没来得及做有规则排列就已经固化，因而形成玻璃体。

因此玻璃体的结构和熔体的结构有一定的相似性，也把玻璃体称为过冷液体。

一般玻璃是由玻璃原料加热成熔体冷却而成；同时在很多无机非金属材料中，在材料的使用和制备过程中晶相间都会有熔体和玻璃体存在和产生，影响着材料的性能。

例如，耐火材料中存在的玻璃相是决定其高温性能的重要因素，陶瓷釉的质量取决于玻璃体的组成及其与坯体的物化作用，等等。

因此了解玻璃体和熔体的结构及与性能的关系是十分必要的。

这里熔体和玻璃体的结构主要从原子级结构（0.2～1nm）和亚微观结构(3～几百nm)尺度来考虑。

第一节硅酸盐熔体的结构一. 液体的结构（介于晶体和气体之间）经实验数据证明，液体的结构一般偏向于晶体。

对于这一点我们可以从以下几点理解：液体和晶体的体积密度相近；晶体的熔融热比液体的汽化热小得多；晶体的热容与液体的热容相差不大，而和气体相差大；X衍射分析结果表明液体的结构更靠近晶体的结构。

关于液体的结构有两种理论：1.“近程有序”理论晶体的结构是近程有序、远程也有序；液体的结构是近程有序而远程没有序。

在液体内部每个中心质点的附近的微小范围内（大约10-20Å），认为是近程有序的。

超过此范围则无规律性。

2.“核前群”理论核前群理论是在“近程有序”理论的基础上发展而来的。

它也认为每个中心质点的附近有一个有序排列的范围，但越往外规律性越差，熔体是有一个个这样的复杂集团无规则的连接起来。

液体结晶首先要形成晶核，晶核如果继续长大则形成晶体。

核前群再发展就成为晶核的胚芽，但核前群不同于晶核，核前群一旦发展为晶核就有界面，就相当于出现新相，而核前群是熔体结构中的一部分，核前群之间没有界面。

第三章熔体和玻璃体§3-1 熔体的结构-聚合物理论一、聚合物的形成硅酸盐熔体聚合物的形成可分为三个阶段：（一）、石英颗粒分化熔体化学键分析：离子键与共价键性(约52％)混合。

Si-O键：σ、п 故具有高键能、方向性、低配位特点；R-O键：离子键键强比Si-O键弱 Si4+能吸引O2-；在熔融SiO2中，O/Si比为2：1，[SiO4]连接成架状。

若加入Na2O则使O/Si比例升高，随加入量增加，O/Si比可由原来的2：1逐步升高到4：1，[SiO4]连接方式可从架状变为层状、带状、链状、环状直至最后断裂而形成[SiO4]岛状，这种架状[SiO4]断裂称为熔融石英的分化过程。

由于Na+的存在使Si-O-Na中Si-O键相对增强，与Si相联的桥氧与Si的键相对减弱，易受Na2O的侵袭，而断裂，结果原来的桥氧变成非桥氧，形成由两个硅氧四面体组成的短链二聚体[Si2O1]脱离下来，同时断链处形成新的Si-O-Na键。

邻近的Si-O键可成为新的侵袭对象，只要有Na2O存在，这种分化过程将会继续下去。

分化的结果将产生许多由硅氧四面体短链形成的低聚合物，以及一些没有被分化完全的残留石英骨架，即石英的三维晶格碎片[SiO2]n 。

（二）、各类聚合物缩聚并伴随变形由分化过程产生的低聚合物，相互作用，形成级次较高的聚合物，同时释放出部分Na2O，这个过程称为缩聚。

[Si04]Na4+[Si2O7]NA6=[Si3O10]Na8+Na2O（短链）2[Si3O10]Na8=[SiO3]6Na12+2Na2O（三）、在一定时间和一定温度下，聚合⇌解聚达到平衡缩聚释放的Na2O又能进一步侵蚀石英骨架，而使其分化出低聚物，如此循环，最后体系出现分化⇌缩聚平衡。

熔体中存在低聚物、高聚物、三维晶格碎片、游离碱及石英颗粒带入的吸附物，因而熔体是不同聚合程度的聚合物的混合物，这些多种聚合物同时存在便是熔体结构远程无序的实质。
